Sensor de Cilindro GMR ifm MK5309

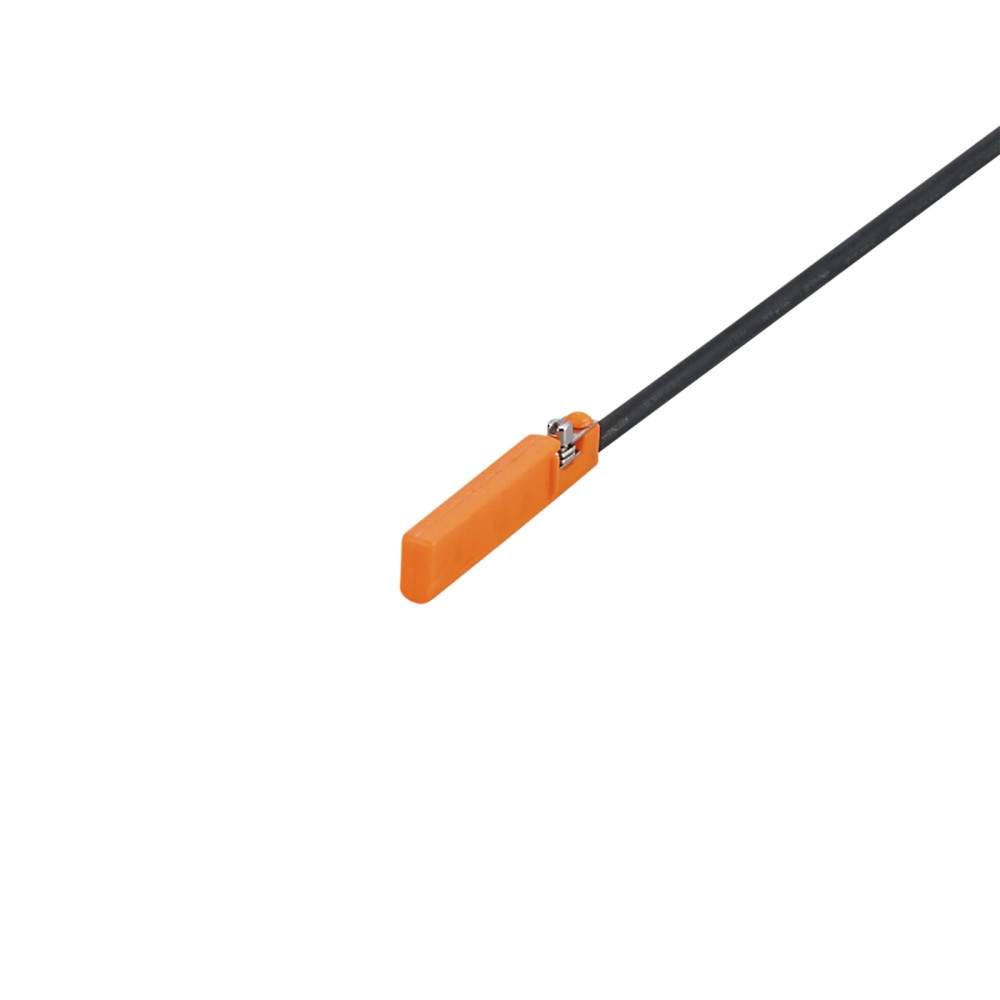

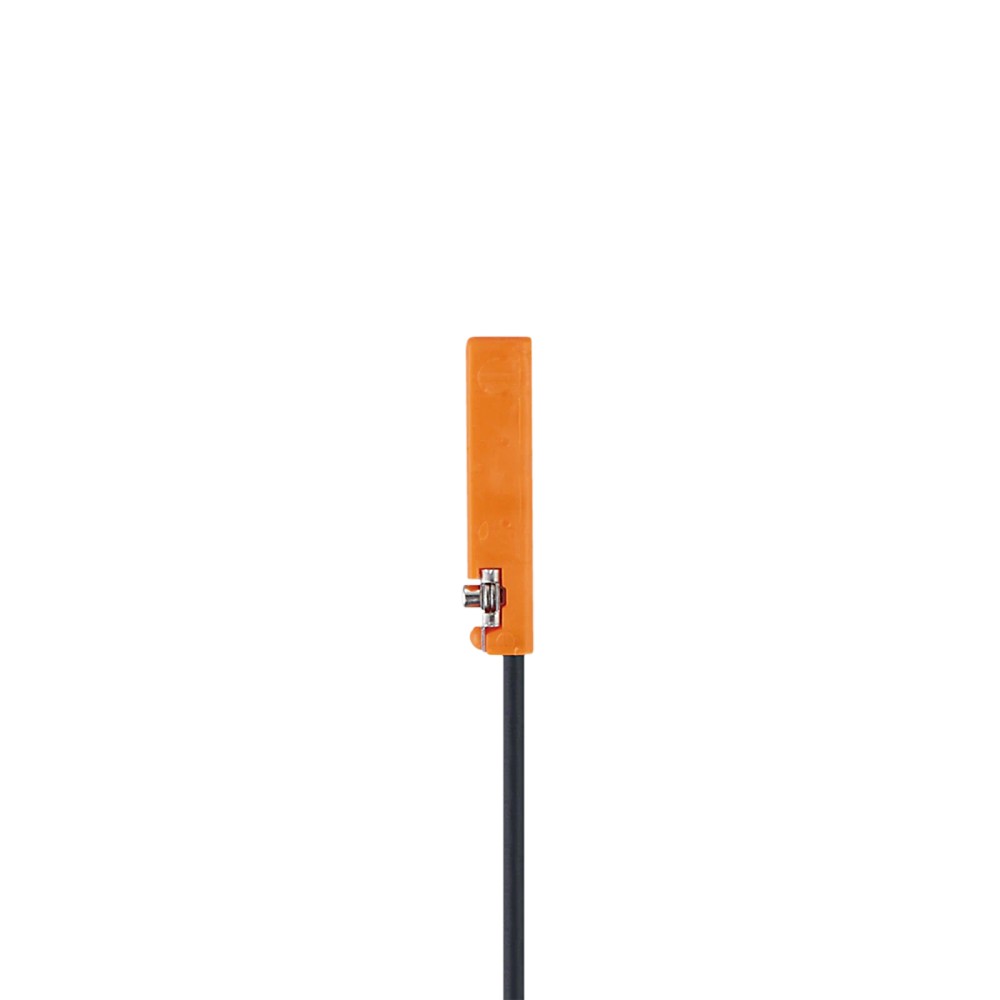

Pré-visualizar: MK5309 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros NPN, 10kHz, Cabo 2m, IP67

MK5309 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros NPN, 10kHz, Cabo 2m, IP67

Imagem meramente ilustrativa

R$ 573,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5309
EAN: 4021179151795
NCM do produto: 85365090

Destaques do Produto Tecnologia Célula GMR...mais

Fechar menu

Saiba mais sobre: "MK5309 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros NPN, 10kHz, Cabo 2m, IP67"

Destaques do Produto

Tecnologia

Célula GMR

Tipo de Saída

NPN

Frequência

10 kHz

Conexão

Cabo PUR 2m

Grau de Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5309 IFM - Sensor de Cilindro GMR, Saída NPN, 10kHz, Cabo 2m, IP67

O sensor MK5309 é um dispositivo de detecção magnética baseado em célula GMR, otimizado para monitoramento de posição em cilindros pneumáticos. Oferece alta velocidade de comutação de 10kHz com saída NPN e proteção IP67. É a solução ideal para integração precisa em sistemas de automação que demandam confiabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	MK5309
Tipo de Sensor	Célula GMR
Saída	NPN
Dimensões	26,1 x 2,8 x 5,5 mm
Sensibilidade	2,8 mT
Proteção	IP67
Frequência	10 kHz
Cabo	2 metros PUR

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura padrão
Sistemas de automação industrial com CLP de entrada NPN
Aplicações que exigem alta frequência de comutação (até 10kHz)
Ambientes com presença de umidade ou poeira (IP67)

⚠ Considere outro se precisa de:

Sistemas de controle que exigem lógica de saída PNP
Ambientes com interferência magnética extrema que excedam a sensibilidade de 2,8 mT
Conexões em sistemas de tensão AC
Cilindros sem ranhura compatível com as dimensões de montagem

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos
Monitoramento de posição em linhas de montagem automáticas
Sistemas de indexação e travamento
Aplicações industriais com necessidade de alta frequência de comutação

COMO ESCOLHER

Antes de comprar o MK5309 IFM - Sensor de Cilindro GMR, Saída NPN, 10kHz, Cabo 2m, IP67, verifique estes pontos:

Escolha este modelo se

Seu CLP requer entradas NPN, o ambiente exige proteção IP67, e a velocidade do cilindro demanda uma frequência de comutação de até 10kHz.

Busque outra opção se

Seu sistema operacional utiliza lógica PNP, ou se você necessita de conexão por conector M8/M12 em vez de cabo fixo.

ESPECIFICAÇÕES TÉCNICAS

Dados de Desempenho
Tecnologia	Célula GMR	Princípio de detecção magnética de alta precisão.
Frequência de comutação	10000 Hz	Capacidade de resposta rápida para aplicações de alta velocidade.

Dados Elétricos
Tipo de saída	NPN	Define a lógica de comutação negativa.
Tipo de tensão	DC	Alimentação necessária para operação.

Dados Mecânicos e Ambientais
Dimensões	26,1 x 2,8 x 5,5 mm	Dimensões físicas para integração em slots de cilindros.
Conexão	Cabo PUR 2m, 3 fios	Interface de conexão física e elétrica.
Grau de proteção	IP 65, IP 67	Nível de vedação contra elementos externos.

COMPATIBILIDADE

Comunicação

• Digital Standard (Sinal On/Off)

Conexões

Elétrica Cabo PUR, 3 fios, 2 metros

Processo Montagem direta em ranhuras de cilindros pneumáticos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada NPN	✓	O sensor MK5309 possui saída NPN, compatível com a lógica de entrada NPN.
CLP com entrada PNP	✗	Incompatibilidade lógica de sinal (NPN vs PNP).
Ambiente com umidade ou respingos	✓	Possui grau de proteção IP67.

INSTALAÇÃO

Como instalar o MK5309 IFM - Sensor de Cilindro GMR, Saída NPN, 10kHz, Cabo 2m, IP67

Verifique a compatibilidade do slot do cilindro com as dimensões do sensor.
Insira o sensor na ranhura do cilindro no ponto de detecção desejado.
Ajuste a posição deslizando o sensor até que o LED indique a detecção correta do campo magnético.
Fixe o sensor no local apertando o parafuso ou mecanismo de trava.
Conecte os três fios do cabo (tensão, terra e sinal) conforme o diagrama elétrico do equipamento.
Realize um teste de ciclo do cilindro para confirmar a comutação correta.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal de comutação	Tensão de alimentação incorreta ou cabo rompido	Medir continuidade do cabo e tensão de alimentação 24V DC
Sensor não detecta o pistão	Posicionamento fora do alcance magnético	Verificar se o sensor está alinhado com o campo magnético do cilindro
Sensor não comuta ou LED de status inoperante	Curto-circuito na carga de saída	Desconectar a saída e testar com carga resistiva simples
Comutação falsa ou instável	Interferência eletromagnética (EMI)	Verificar se o cabo está longe de linhas de potência de alta tensão

DOCUMENTAÇÃO TÉCNICA

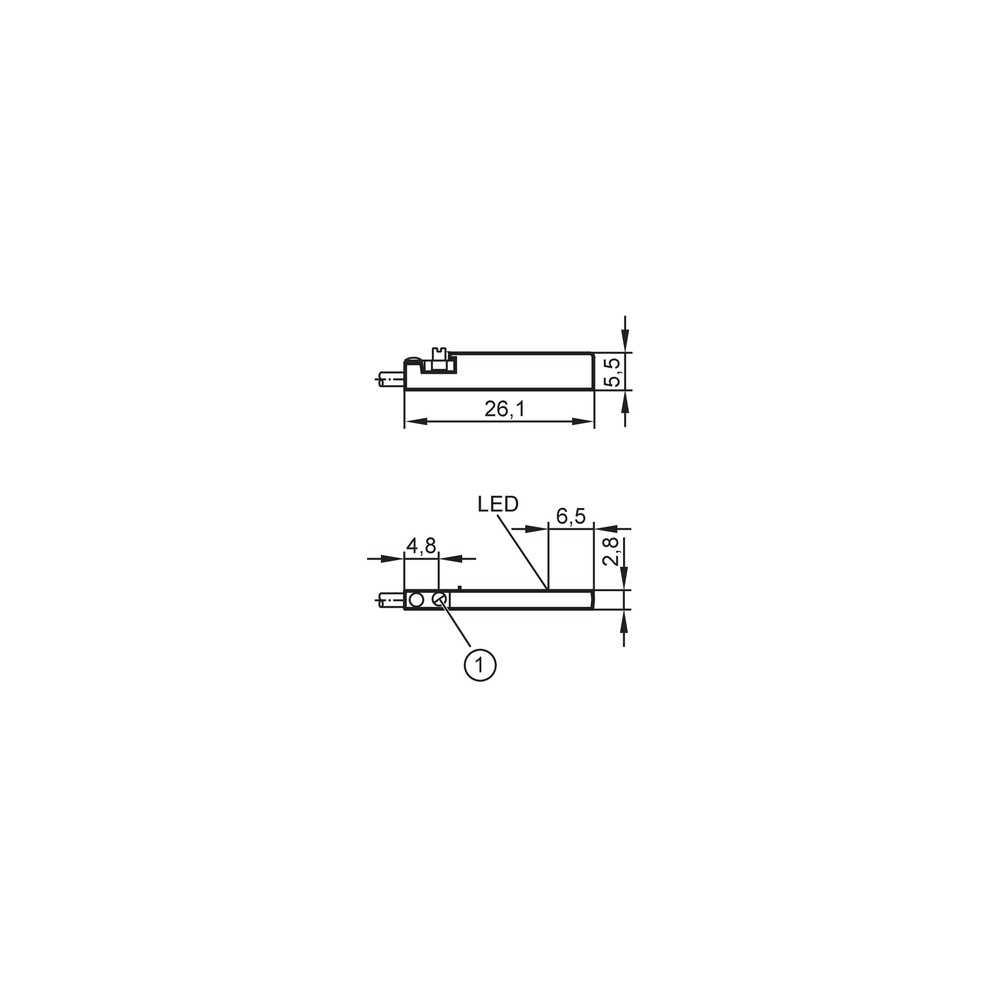

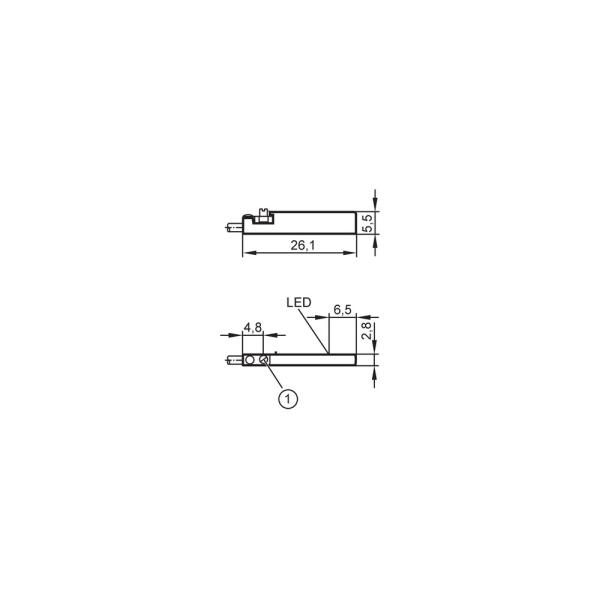

Datasheet Técnico MK5309 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MK5309 da ifm?

O MK5309 é um sensor magnético de cilindro com tecnologia de célula GMR, projetado para detecção de posição em atuadores pneumáticos.

O que acompanha o sensor na embalagem?

O produto acompanha o sensor com cabo PUR de 2 metros fixo. Acessórios de fixação mecânica não estão incluídos nesta unidade e devem ser adquiridos conforme o modelo do cilindro.

Este sensor funciona em entradas de CLP PNP?

Não, este sensor possui saída NPN. Ele não é compatível com entradas de CLP configuradas exclusivamente para lógica PNP.

Ele pode ser usado em qualquer ambiente?

Este sensor foi projetado para ambientes industriais padrão dentro da especificação IP67, não sendo indicado para imersão contínua ou ambientes com agentes químicos agressivos não especificados no manual.

Como diagnosticar uma falha de detecção?

Se não houver sinal na saída, verifique primeiro a integridade do cabo de 2 metros e a tensão de alimentação DC.

Como identificar uma falha por curto-circuito?

O sintoma de curto-circuito é a interrupção da comutação ou erro de diagnóstico no CLP; a causa geralmente é sobrecarga na saída ou dano ao isolamento do cabo.

Qual a diferença deste sensor para um Reed Switch?

A tecnologia GMR (Giant Magnetoresistive) oferece resposta de comutação muito mais rápida (10kHz) e vida útil superior, sem desgaste mecânico, diferentemente dos sensores Reed tradicionais.

Preciso comprar conectores adicionais?

Este modelo possui cabo fixo de 2 metros, eliminando a necessidade de conectores M8 ou M12 adicionais no ponto de instalação.

Como realizar a instalação física?

A instalação deve ser feita posicionando o sensor na ranhura (slot) do cilindro e fixando-o conforme as dimensões de 26,1 x 2,8 x 5,5 mm para garantir o alcance de 2,8 mT.

Qual a procedência deste componente?

O MK5309 é um produto original ifm electronic, com garantia de fabricação conforme os padrões de qualidade da marca e faturamento direto via fornecedor.
