Sensor para Cilindros IFM MK5301

Pré-visualizar: MK5301 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C GMR, PNP, 10kHz, IP67, M8

MK5301 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C GMR, PNP, 10kHz, IP67, M8

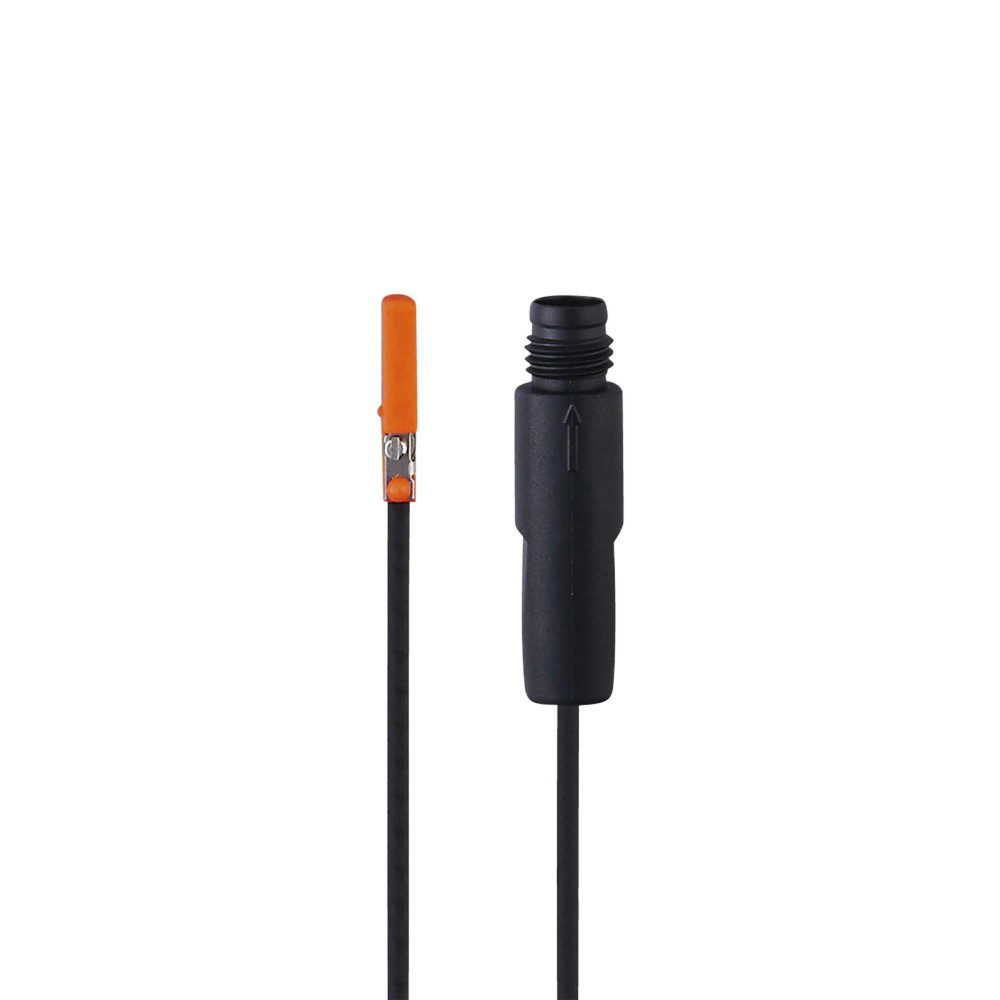

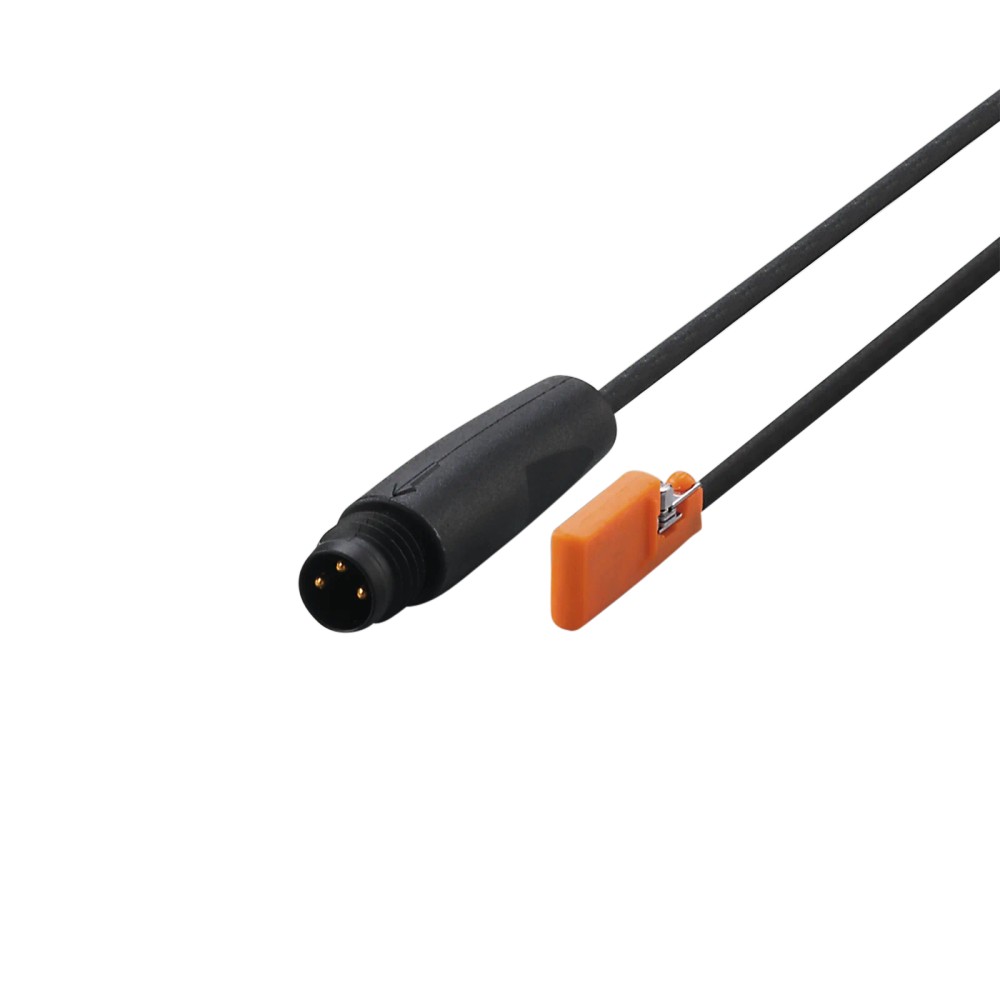

Imagem meramente ilustrativa

R$ 598,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5301
EAN: 4021179151719
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro C...mais

Fechar menu

Saiba mais sobre: "MK5301 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C GMR, PNP, 10kHz, IP67, M8"

Destaques do Produto

Ranhura do cilindro

Tipo de saída

PNP

Função de saída

Normalmente aberta

Conexão

Cabo PUR de 0,3 m e conexão M8

Frequência de comutação

10.000 Hz

Proteção declarada

IP65 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5301 IFM — Sensor para cilindros com ranhura C, detecção magnética GMR, saída PNP normalmente aberta, 10 kHz, IP65/IP67, cabo PUR de 0,3 m e conexão M8

O IFM MK5301 é um sensor magnético para detectar a posição de pistões em cilindros com ranhura C. Utiliza célula GMR e saída PNP normalmente aberta, com frequência de comutação de 10.000 Hz. Seu corpo mede 17,5 × 2,8 × 7,7 mm e apresenta graus de proteção IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor para cilindros com ranhura C
Tecnologia de detecção	Célula GMR
Saída	PNP, normalmente aberta
Frequência de comutação	10.000 Hz
Sensibilidade magnética	2,8 mT
Dimensões	17,5 × 2,8 × 7,7 mm
Conexão elétrica	Cabo PUR de 0,3 m com conexão M8
Grau de proteção	IP65 e IP67
Alimentação / corrente	DC; tensão e corrente não informadas na ficha fornecida
Identificação	IFM MK5301; GTIN 4021179151719

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura C, desde que a geometria da ranhura e a instalação sejam compatíveis com o sensor.
Aplicações de detecção magnética de posição do pistão que aceitem saída PNP normalmente aberta e alimentação DC, após confirmar os requisitos elétricos no datasheet.

⚠ Considere outro se precisa de:

Não selecionar para uma entrada que exija saída NPN ou função normalmente fechada; essas características não correspondem à saída declarada do MK5301.
Não presumir compatibilidade mecânica com ranhuras diferentes da ranhura C.
Não aplicar em circuito que exceda os limites elétricos ou ambientais especificados pelo fabricante; esses limites não constam integralmente na ficha fornecida.

APLICAÇÕES E USO

Aplicação declarada: detecção magnética em cilindros com ranhura C. A montagem deve corresponder à geometria do cilindro e às instruções do fabricante.
Possibilidade de uso: sinalização de posição do pistão para uma entrada de controle compatível com saída PNP normalmente aberta; confirmar os requisitos elétricos e a pinagem no datasheet.
A ficha informa proteção IP65 e IP67, mas não detalha condições de exposição, temperatura ou montagem para cada classificação. Consultar o datasheet antes de especificar para o ambiente de processo.

COMO ESCOLHER

Antes de comprar o MK5301 IFM — Sensor para cilindros com ranhura C, detecção magnética GMR, saída PNP normalmente aberta, 10 kHz, IP65/IP67, cabo PUR de 0,3 m e conexão M8, verifique estes pontos:

Escolha o MK5301 quando

A aplicação usar cilindro com ranhura C e exigir detecção magnética GMR com saída PNP normalmente aberta. Confirme também a conexão M8, a alimentação DC e os limites elétricos no datasheet.

Verifique outro sensor quando

O cilindro não tiver ranhura C, ou o controlador exigir saída NPN ou normalmente fechada. A ficha fornecida não identifica modelos alternativos nem confirma compatibilidade com outras geometrias.

Antes de fechar a seleção

Compare a interface elétrica, o conector e os requisitos de instalação do cilindro com o datasheet do MK5301; a ficha não informa tensão nominal, corrente de carga nem pinagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	MK5301	Código do produto indicado na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Sensor para cilindros com ranhura C	Aplicação e montagem declaradas.
Categoria	Sensores	Classificação informada no anúncio.
GTIN	4021179151719	Identificador comercial informado na ficha.
Part number / SKU	MK5301	Código de identificação do produto.

Princípio de detecção
Tecnologia de detecção	Célula GMR	Tecnologia magnética indicada pelo fabricante.
Sensibilidade magnética	2,8 mT	Valor de sensibilidade declarado na ficha; não representa, por si só, uma distância de detecção.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de corrente indicado; tensão nominal não informada na ficha fornecida.
Número de fios	3 fios	Configuração declarada; consultar datasheet para atribuição dos condutores.
Saída de comutação	PNP	Tipo de saída informado no anúncio.
Função de saída	Normalmente aberta	Estado funcional indicado na ficha.
Frequência de comutação	10.000 Hz	Frequência declarada; observar as condições de ensaio e operação do datasheet.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Conexões
Cabo	0,3 m, PUR	Comprimento e material declarados para o cabo.
Conexão	M8	Tipo de conexão informado; a ficha fornecida não especifica pinagem.

Condições ambientais
Grau de proteção	IP65 e IP67	Graus declarados; a condição de obtenção de cada grau e os limites ambientais devem ser verificados no datasheet.

Dados mecânicos
Dimensões	17,5 × 2,8 × 7,7 mm	Dimensões declaradas para o sensor; consultar o desenho dimensional para orientação de montagem.
Peso	9,7 g	Valor informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha descreve uma saída de comutação PNP.

Conexões

Elétrica Saída PNP normalmente aberta, corrente DC, três fios e cabo PUR de 0,3 m terminado em conexão M8. Confirme tensão, corrente de carga e pinagem no datasheet antes de conectar ao controlador; esses valores não estão discriminados na ficha fornecida.

Processo Instalação mecânica em ranhura C de cilindro. A ficha não informa dimensões de ranhura compatíveis nem adaptadores específicos; verificar a geometria do cilindro e o desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura C e entrada de controlador compatível com saída PNP normalmente aberta	✓	Corresponde ao tipo de montagem e à função de saída declarados; validar tensão, corrente e pinagem no datasheet.
Entrada que exige saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Cilindro com geometria de montagem diferente da ranhura C	✗	O produto é identificado para ranhura C; não há evidência de compatibilidade mecânica com outros tipos.
Integração por protocolo de comunicação digital	✗	A ficha informa saída de comutação PNP, sem protocolo digital declarado.
Instalação em ambiente que requer proteção IP65 ou IP67	✓	Esses graus de proteção estão declarados. A adequação depende de respeitar as condições de instalação e uso definidas pelo fabricante.

INSTALAÇÃO

Como instalar o MK5301 IFM — Sensor para cilindros com ranhura C, detecção magnética GMR, saída PNP normalmente aberta, 10 kHz, IP65/IP67, cabo PUR de 0,3 m e conexão M8

Confirme que o cilindro possui ranhura C compatível com o sensor.
Consulte o desenho dimensional para verificar o espaço disponível e a orientação de montagem.
Verifique no datasheet a tensão de alimentação, os limites de corrente e a pinagem antes de realizar a ligação.
Confirme que a entrada do controlador aceita sinal PNP normalmente aberto.
Instale o sensor na ranhura conforme as instruções do fabricante e ajuste sua posição para a detecção do pistão.
Após a ligação, valide a comutação durante o movimento do cilindro e confira a vedação e o roteamento do cabo conforme as condições da instalação.

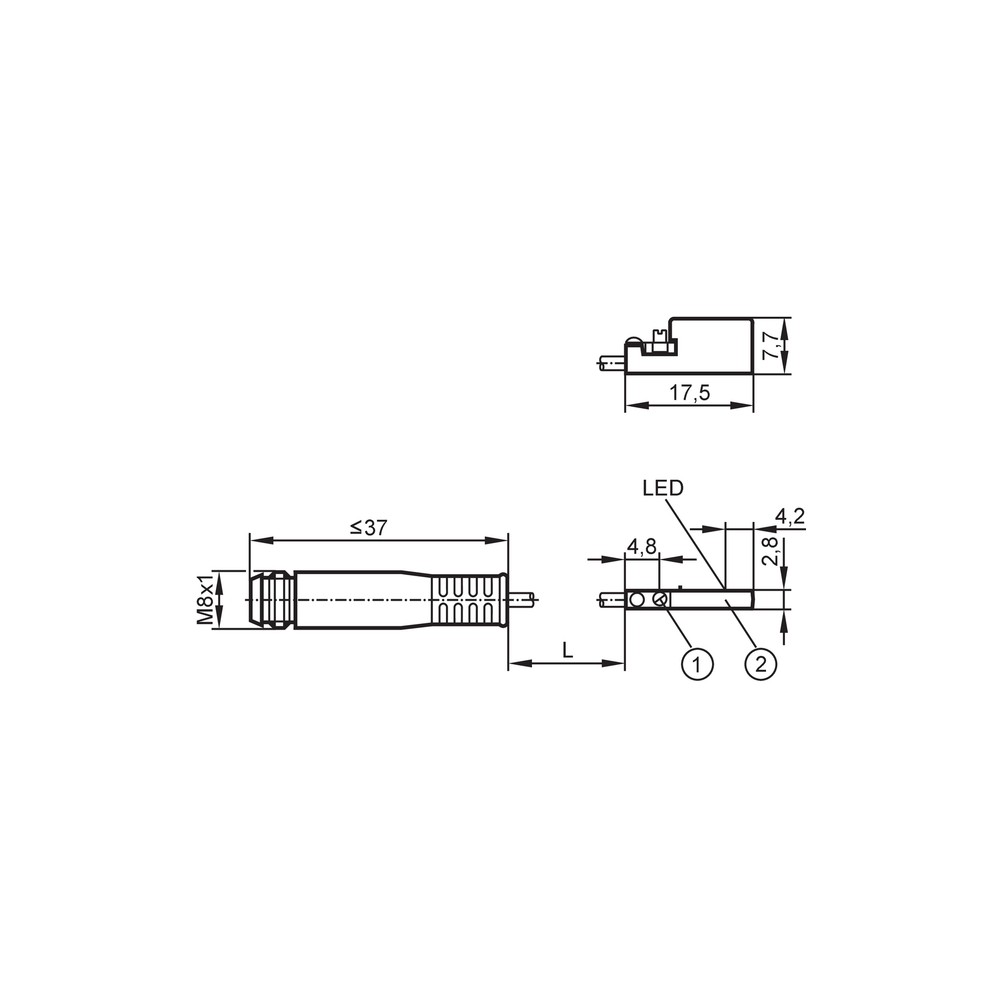

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não reconhece a comutação.	Possível incompatibilidade entre a entrada e a saída PNP normalmente aberta, ou ligação incorreta dos três fios.	Confirme o tipo de entrada do controlador e verifique tensão e pinagem conforme o datasheet; a ficha fornecida não apresenta o esquema de fios.
O sensor não comuta durante o movimento do pistão.	Posição de montagem inadequada, ranhura incompatível ou ausência de condição magnética de detecção.	Confirme a ranhura C, reposicione conforme as instruções do fabricante e verifique o funcionamento com o pistão em movimento.
A comutação é intermitente.	Possível mau contato na conexão M8 ou no cabeamento, ou montagem que não mantém a posição adequada para detecção.	Inspecione o acoplamento M8 e o cabo, confirme a fixação do sensor e compare a montagem com o desenho dimensional.
A saída permanece inativa após a instalação.	Possível ausência de alimentação DC adequada, ligação incorreta ou falha no circuito externo.	Meça a alimentação e confira conexão, pinagem e condições de carga segundo o datasheet, sem exceder os limites definidos pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MK5301 — PT-BR (Datasheet) Desenho em escala IFM MK5301 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5301 e em qual cilindro ele é usado?

É um sensor magnético para cilindros com ranhura C. Detecta a posição do pistão por célula GMR e fornece saída PNP normalmente aberta.

O MK5301 funciona com qualquer entrada de CLP?

Não necessariamente: a entrada precisa aceitar uma saída PNP normalmente aberta. Confirme também tensão, corrente e pinagem no datasheet, pois esses limites não estão detalhados na ficha fornecida.

O que acompanha o produto?

A ficha identifica o sensor e informa cabo PUR de 0,3 m com conexão M8. Não há acessórios adicionais listados como inclusos.

Posso usar este sensor em um cilindro sem ranhura C?

A ficha identifica o MK5301 para ranhura C e não confirma montagem em outros perfis. Verifique o desenho e a documentação do fabricante antes de selecionar para outra geometria.

Ele pode substituir um sensor NPN ou normalmente fechado?

Não como substituição direta com base nas especificações informadas: o MK5301 tem saída PNP normalmente aberta. A compatibilidade depende da entrada e da lógica do circuito.

O sensor não comuta; o que devo verificar antes de trocar?

Confira primeiro se a montagem corresponde à ranhura C, se a posição permite detectar o pistão e se a entrada do controlador aceita PNP normalmente aberto. Verifique também alimentação e ligação conforme o datasheet.

A saída aparece instável no controlador. O que pode causar isso?

Mau contato na conexão M8, cabeamento ou posicionamento inadequado são causas possíveis. Inspecione a conexão e a fixação e valide a instalação com as instruções do fabricante.

Devo comprar o MK5301 ou procurar uma versão NPN?

Escolha o MK5301 quando a aplicação exigir saída PNP normalmente aberta e montagem em ranhura C. Se o circuito exigir NPN, selecione uma versão compatível com essa entrada; a ficha não identifica um modelo alternativo.

Como confirmar se o sensor cabe na ranhura do cilindro?

Confira a geometria do cilindro e compare a montagem com o desenho dimensional do MK5301. A ficha não fornece medidas detalhadas da ranhura compatível.

Qual é a procedência e quem emite a nota fiscal?

A oferta informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

GMR

Tecnologia de detecção magnética indicada para o MK5301; a ficha não expande a sigla. (Ref.: célula GMR)

PNP

Tipo de saída de comutação informado para o sensor; a entrada conectada deve ser compatível com esse tipo. (Ref.: saída PNP)

Normalmente aberta

Função de saída indicada na ficha; o estado de comutação deve ser interpretado conforme as condições de operação e o datasheet. (Ref.: função de saída normalmente aberta)

Ranhura C

Perfil de montagem do cilindro para o qual o produto é identificado. (Ref.: tipo de ranhura C)

Grau de proteção IP

Classificação de proteção declarada para o invólucro, sujeita às condições de instalação e ensaio do fabricante. (Ref.: IP65 e IP67)
