Sensor Magnético IFM MK5171 - Detecção em Ranhura T

Pré-visualizar: MK5171 IFM - Sensor Magnético para Cilindro Detecção em Ranhura em T PNP, NA, 6000Hz, IP67

MK5171 IFM - Sensor Magnético para Cilindro Detecção em Ranhura em T PNP, NA, 6000Hz, IP67

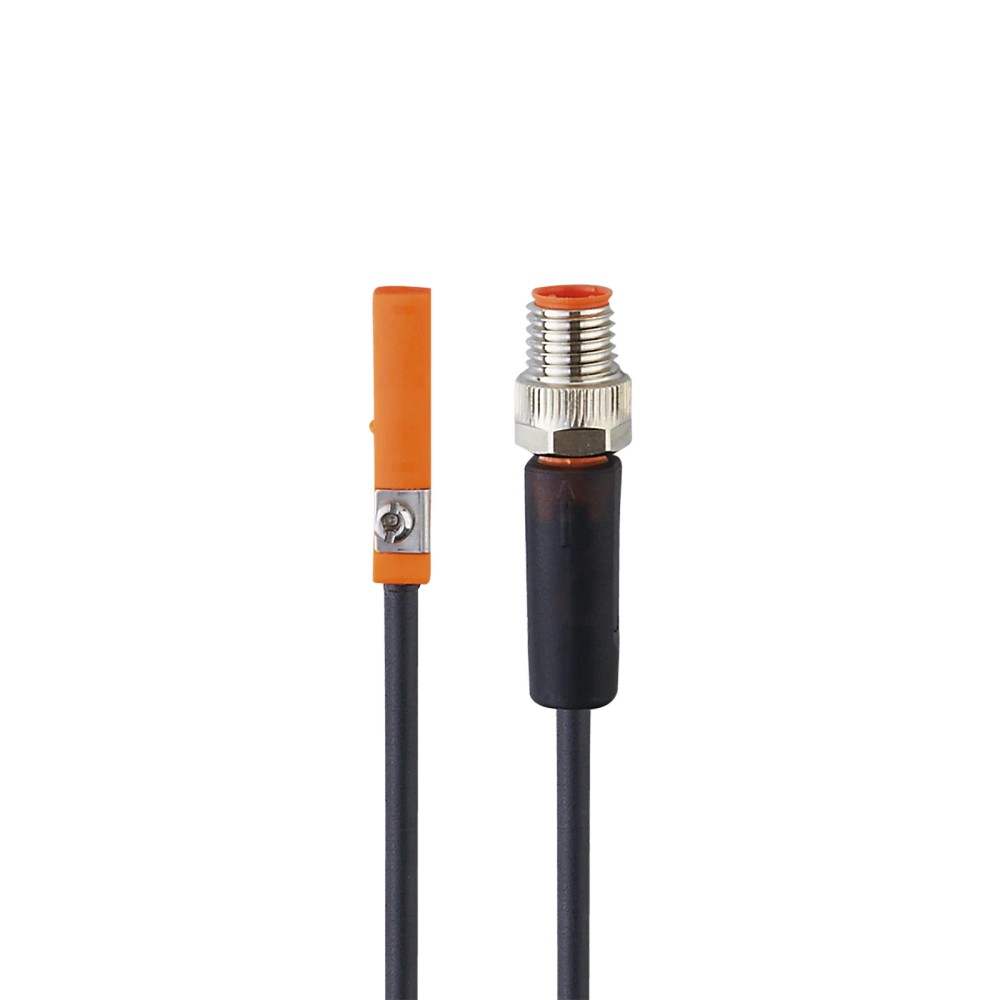

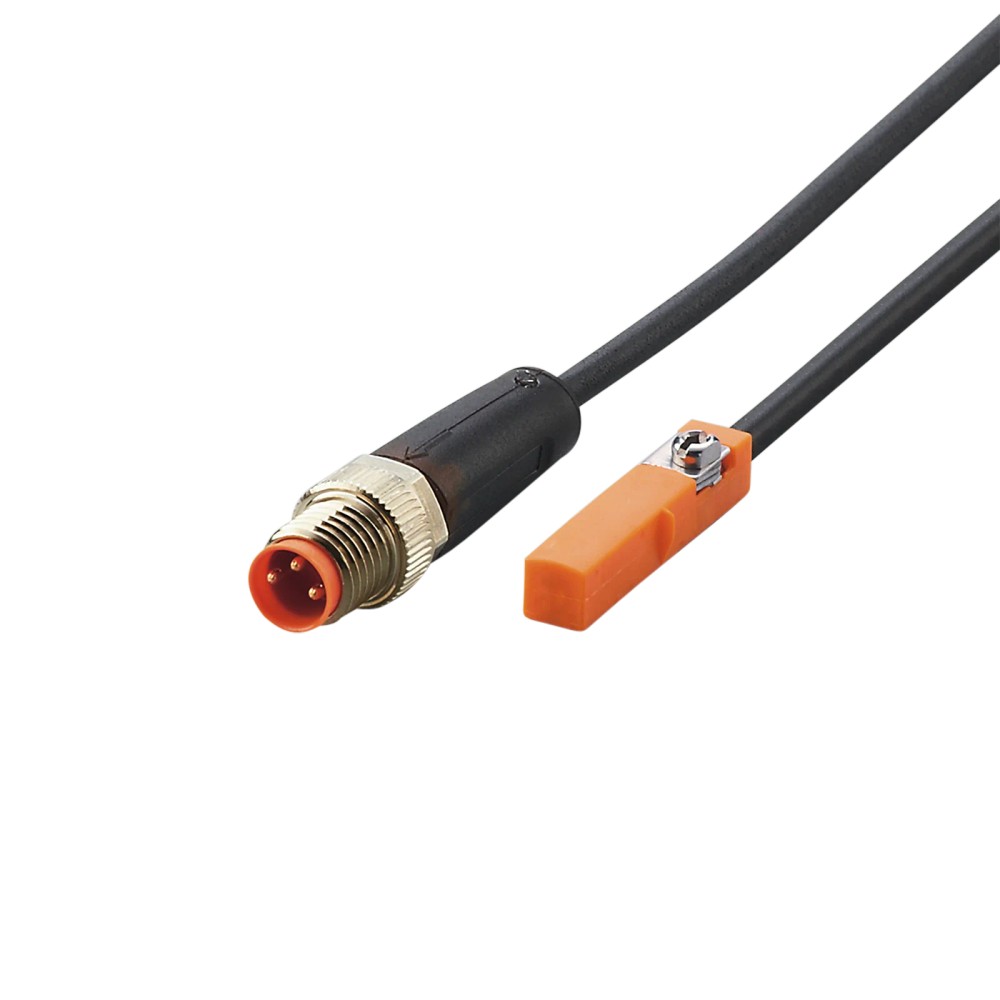

Imagem meramente ilustrativa

R$ 531,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5171
EAN: 4021179239752
NCM do produto: 85365090

Destaques do Produto Tecnologia AMR...mais

Fechar menu

Saiba mais sobre: "MK5171 IFM - Sensor Magnético para Cilindro Detecção em Ranhura em T PNP, NA, 6000Hz, IP67"

Destaques do Produto

Tecnologia

AMR

Saída

PNP

Função

NA (Normalmente Aberto)

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5171 IFM - Sensor Magnético para Cilindro Detecção em Ranhura em T PNP, NA, 6000Hz, IP67

O MK5171 é um sensor magnético para cilindros pneumáticos com ranhura em T, utilizando tecnologia de detecção por célula AMR para alta precisão. Com frequência de comutação de 6000 Hz e saída PNP normalmente aberta, oferece resposta rápida em aplicações industriais. Possui grau de proteção IP67, garantindo operação em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	MK5171
Marca	IFM
Tecnologia	Célula AMR
Sensibilidade	2 mT
Saída	PNP, NA
Conexão	M8
Frequência	6000 Hz
Grau de Proteção	IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos padrão com ranhura em T
Aplicações de alta velocidade que exigem até 6000Hz de comutação
Ambientes industriais com requisitos de proteção IP67

⚠ Considere outro se precisa de:

Cilindros pneumáticos sem ímã integrado
Ranhuras de cilindro com padrão diferente de T (ex: ranhuras em C ou redondas)
Ambientes com interferência magnética externa intensa não blindada

APLICAÇÕES E USO

Detecção de posição em cilindros pneumáticos
Automação de montagem e embalagem
Sistemas de triagem em esteiras transportadoras

COMO ESCOLHER

Antes de comprar o MK5171 IFM - Sensor Magnético para Cilindro Detecção em Ranhura em T PNP, NA, 6000Hz, IP67, verifique estes pontos:

Escolha este produto se

Seu cilindro utiliza ranhura em T e você necessita de alta frequência de comutação (6000Hz) e precisão AMR.

Busque outra opção se

Seu sistema requer saída NPN, conexão sem cabo integrado ou cilindro com tecnologia de montagem não compatível com ranhura T.

ESPECIFICAÇÕES TÉCNICAS

Dados técnicos
Tecnologia	Célula AMR	Padrão de detecção magnética
Frequência de comutação	6000 Hz	Capacidade de resposta rápida
Sensibilidade magnética	2 mT	Ponto de detecção do campo
Dimensões	25,3 x 5 x 6,5 mm	Compatibilidade física de montagem

Dados elétricos
Tipo de saída	PNP	Comutação positiva
Função de saída	Normalmente aberto	Estado lógico em repouso
Conexão	M8	Padrão de conexão elétrica

Dados ambientais e mecânicos
Grau de proteção	IP65, IP67	Vedação industrial
Número de fios	3 fios	Configuração elétrica

COMPATIBILIDADE

Comunicação

• Digital I/O

Conexões

Elétrica M8

Processo Ranhura em T (T-slot)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro pneumático com ranhura T	✓	Design projetado especificamente para esta montagem.
Ambiente com alta umidade e poeira	✓	Proteção IP67 atende aos requisitos de estanqueidade.
Cilindro sem campo magnético	✗	O sensor requer detecção de fluxo magnético para acionar.
Cilindro com ranhura tipo C ou redonda	✗	Geometria de encaixe mecânico incompatível.

INSTALAÇÃO

Como instalar o MK5171 IFM - Sensor Magnético para Cilindro Detecção em Ranhura em T PNP, NA, 6000Hz, IP67

Insira o sensor na ranhura em T do cilindro pneumático.
Deslize o sensor até a posição de detecção desejada.
Aperte o parafuso de fixação para garantir que o sensor não se desloque.
Conecte o cabo M8 ao conector de interface.
Verifique o acendimento do LED de status ao passar o cilindro.
Realize um teste de ciclos para confirmar a estabilidade da comutação.

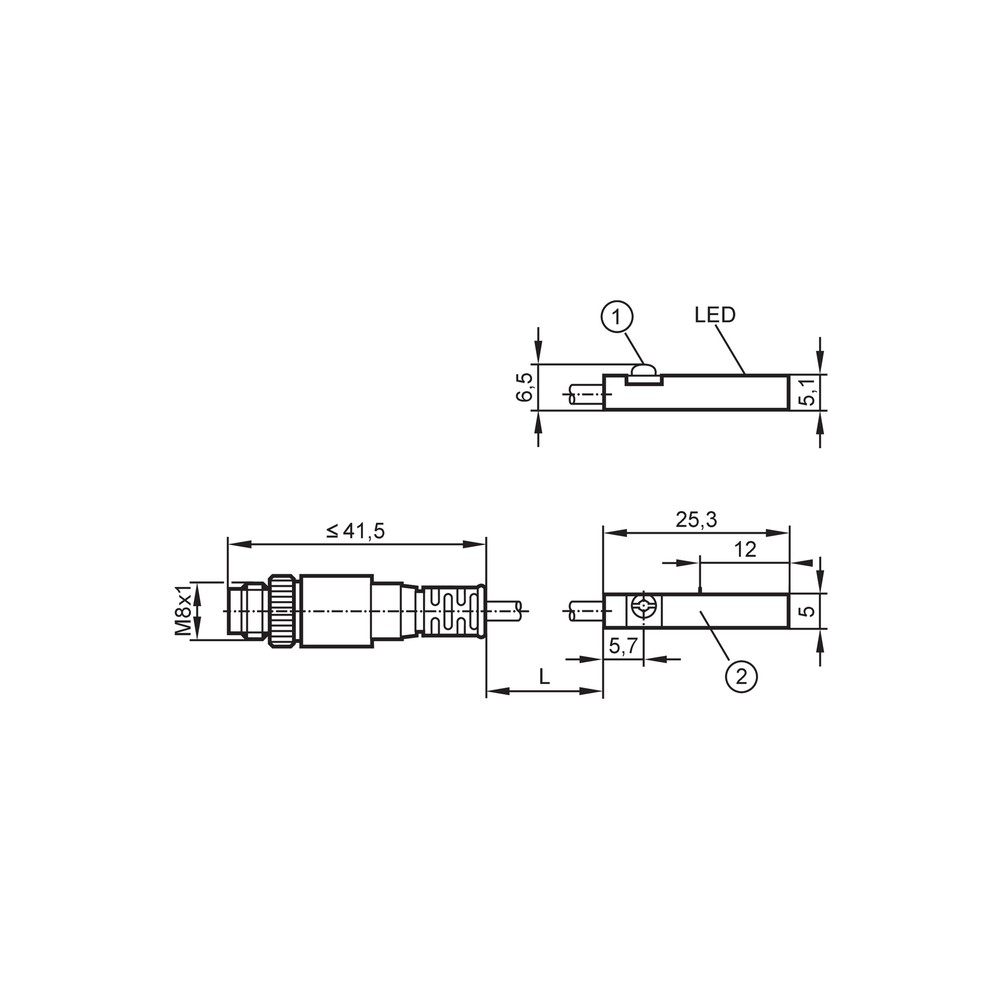

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED apagado	Ajuste incorreto ou ímã do cilindro fora do alcance	Verifique a posição física e a presença do campo magnético
Falha na saída de sinal	Curto-circuito ou sobrecarga	Consulte a proteção de sobrecarga no datasheet
Sensor intermitente	Cabo rompido ou conector M8 mal fixado	Teste a continuidade do cabo e firmeza do conector
Sensor não funciona	Inversão de polaridade	Verifique a fiação e pinagem do conector M8

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico MK5171 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor magnético MK5171 e qual sua principal função?

O MK5171 é um sensor magnético para cilindros pneumáticos com ranhura em T, operando com tecnologia de célula AMR e saída PNP normalmente aberta.

Com quais tipos de cilindros este sensor é compatível?

Este sensor é compatível com cilindros pneumáticos que possuam o padrão de ranhura em T e campo magnético para detecção.

Para quais aplicações este sensor não é adequado?

O sensor não deve ser instalado em cilindros que não possuam campo magnético (cilindros não magnéticos) ou cilindros com geometria de ranhura diferente de T.

Como posso identificar se o sensor está com falha de funcionamento?

Sintomas como falta de sinal de comutação ou acionamento intermitente podem indicar desvio de posição ou falha na polaridade da conexão M8.

O que verificar antes de realizar a troca de um sensor possivelmente defeituoso?

Verifique a tensão de alimentação, a continuidade do cabo e o alinhamento físico do sensor em relação ao ímã do cilindro antes de considerar a substituição.

Este sensor pode substituir outros modelos ou marcas?

Este é um componente avulso de automação industrial projetado para substituição direta em sistemas que já utilizam a tecnologia IFM.

Por que escolher este modelo em vez de tecnologias mais simples como Reed Switch?

A escolha entre este modelo e outros depende da necessidade da tecnologia AMR (alta sensibilidade e frequência) em comparação com modelos Reed Switch convencionais.

Como proceder com a instalação mecânica deste sensor no cilindro?

A instalação consiste em inserir o sensor na ranhura, ajustar a posição ideal de detecção conforme o campo magnético do ímã interno do cilindro e fixar utilizando o mecanismo de trava.

Qual a procedência e garantia de qualidade deste componente?

Este dispositivo é fabricado pela IFM, garantindo as especificações técnicas declaradas no datasheet e a compatibilidade industrial padrão.

O que acompanha o sensor e preciso comprar acessórios?

Este produto é um item de detecção direta, não requer acessórios adicionais para o seu funcionamento básico, mas conexões M8 são necessárias.

GLOSSÁRIO TÉCNICO

AMR (Anisotropic Magnetoresistive)

Tecnologia de detecção que utiliza a dependência da resistência elétrica de um material à direção do campo magnético. (Ref.: Tecnologia de detecção)

Ranhura em T (T-slot)

Geometria padrão de canal em cilindros pneumáticos onde o sensor é inserido e fixado. (Ref.: Tipo de produto)

PNP

Tipo de saída de transistor onde a carga é comutada para o positivo da fonte de alimentação. (Ref.: Tipo de saída)

IP67

Grau de proteção que indica total proteção contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Frequência de comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo. (Ref.: 6000 Hz)
