- Referência do fabricante: MK5155
- EAN: 4021179235600
- NCM do produto: 85365090
Destaques do Produto
Tipo de Ranhura
T...mais
Saiba mais sobre: "MK5155 IFM - Detector para Cilindros ifm Detecção em ranhura T PNP 6000Hz M8"
Destaques do Produto
Tipo de Ranhura
T
Tipo de Saída
PNP
Função
Normalmente Fechado
Conexão
M8
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o MK5155 IFM - Detector para Cilindros de Ranhura T, PNP, 6000Hz, M8

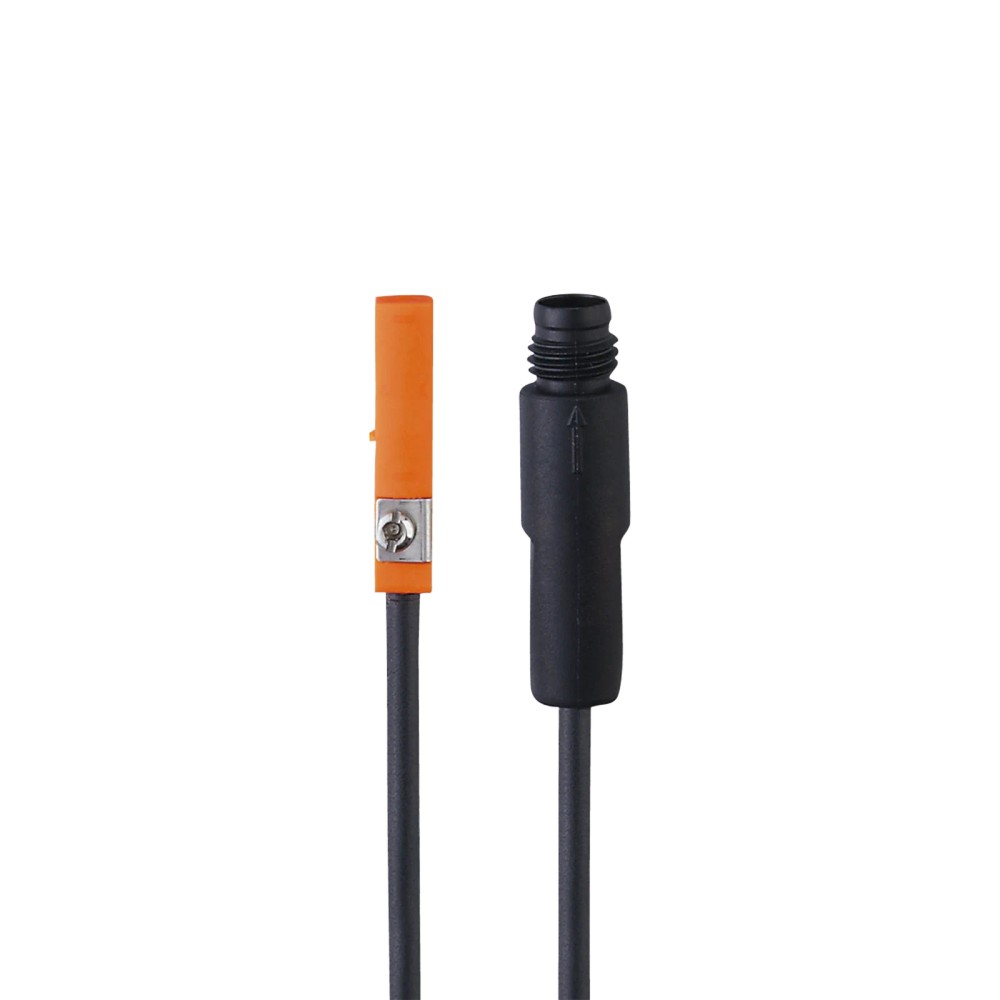

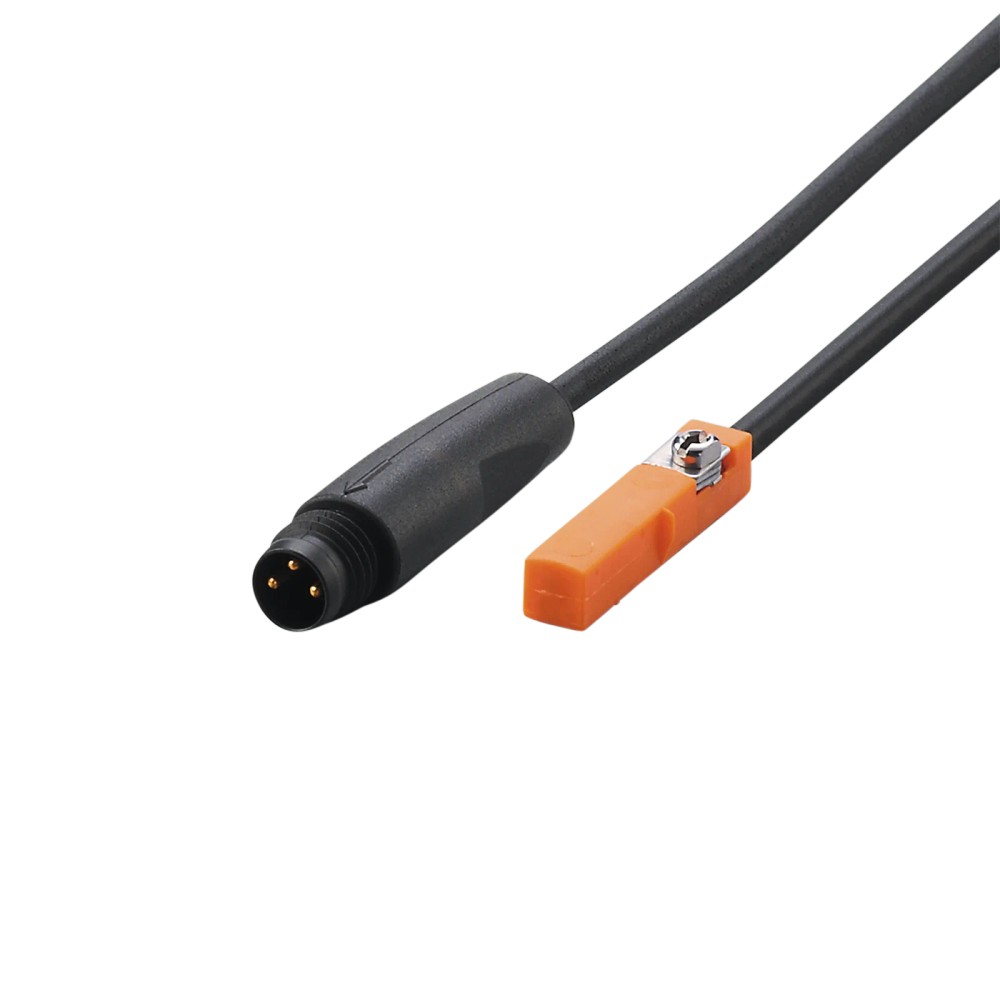

O sensor MK5155 da IFM é um detector eletrônico para monitoramento de posição em cilindros pneumáticos com ranhura tipo T. Baseado na tecnologia AMR, oferece alta precisão de comutação a 6000 Hz. Este modelo é configurado como PNP com saída normalmente fechada (NC) e possui conexão M8 para integração simples.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Part Number | MK5155 |
| Tecnologia | AMR |
| Tipo de Saída | PNP |
| Função | Normalmente Fechado |
| Frequência | 6000 Hz |
| Conexão | M8 |
| Proteção | IP65/IP67 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros pneumáticos com ranhura em T (T-slot)
- Aplicações que requerem alta frequência de comutação
- Automação industrial com sensores PNP
⚠ Considere outro se precisa de:
- Cilindros pneumáticos com ranhura tipo C
- Cilindros com ranhura redonda
- Aplicações que exigem lógica de saída NPN
- Ambientes com interferência magnética externa intensa não controlada
APLICAÇÕES E USO
- Monitoramento de fim de curso em cilindros pneumáticos
- Automação de máquinas de montagem
- Sistemas de transporte automatizados
- Processos industriais com alta cadência de ciclo
COMO ESCOLHER
Antes de comprar o MK5155 IFM - Detector para Cilindros de Ranhura T, PNP, 6000Hz, M8, verifique estes pontos:
Verificação de Ranhura
Escolha este modelo apenas se o seu cilindro possuir a geometria de ranhura T padrão. Ranhuras C ou redondas exigem outros modelos.
Polaridade de Saída
Certifique-se de que o seu CLP ou módulo de entrada aceite sinal PNP. Caso contrário, o sistema não reconhecerá a comutação.
Função de Comutação
Utilize este modelo (NC - Normalmente Fechado) se a lógica de segurança ou controle do seu sistema exigir que o sinal esteja presente em estado de repouso.
ESPECIFICAÇÕES TÉCNICAS
| Dados Elétricos | ||
|---|---|---|
| Tecnologia | Célula AMR | Princípio de detecção magnética para alta precisão |
| Frequência de comutação | 6000 Hz | Capacidade máxima de alternância de sinal por segundo |
| Função de saída | Normalmente fechado (NC) | Estado do circuito na ausência de atuação |
| Tipo de saída | PNP | Comutação para o polo positivo da alimentação |
| Dados Mecânicos | ||
|---|---|---|

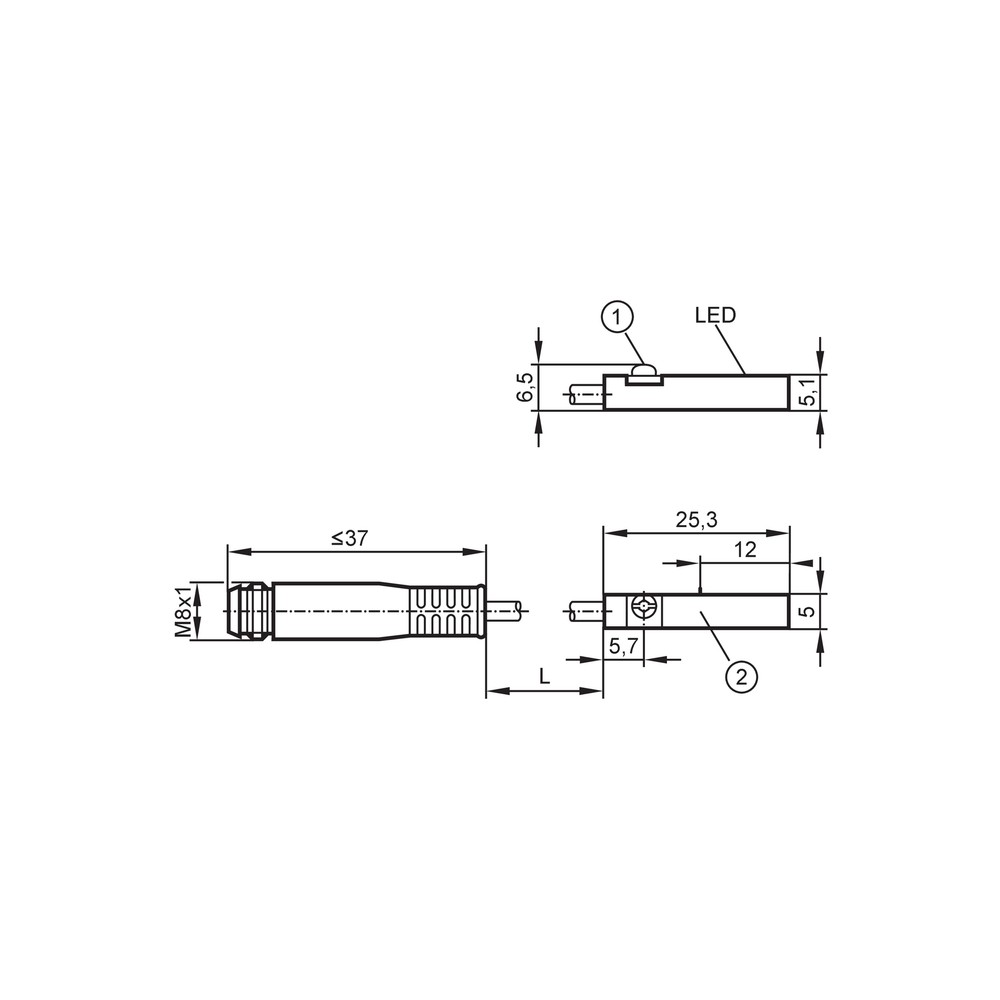

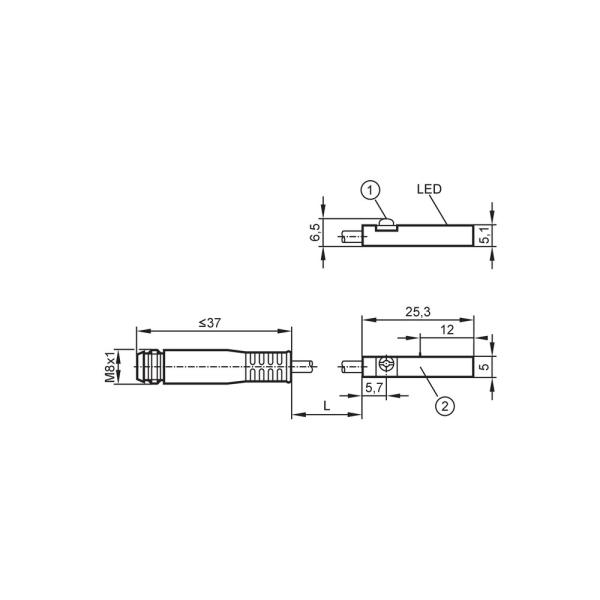

| Dimensões | 25 x 5 x 6,5 mm | Espaço ocupado pelo componente |
| Tipo de Ranhura | T | Compatibilidade mecânica com o cilindro |
| Conexão | Cabo 0,3m com conector M8 | Padrão de interface física |
| Peso | 12,1 g | Massa total do dispositivo |
| Condições Ambientais e Detecção | ||
|---|---|---|
| Grau de proteção | IP 65, IP 67 | Resistência a contaminantes e líquidos |
| Sensibilidade | 2 mT | Limite de detecção do campo magnético |
COMPATIBILIDADE
Comunicação
• Sinal discreto (ON/OFF)
Conexões
Elétrica
M8 (Conector de 3 pinos)
Processo
Ranhura T (T-Slot)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Cilindro pneumático com ranhura T | ✓ | O design físico do sensor foi projetado especificamente para essa geometria. |
| Sistemas de controle de 24V DC PNP | ✓ | Especificação elétrica compatível com a maioria dos PLCs industriais modernos. |
| Cilindros com ranhura redonda | ✗ | Incompatibilidade mecânica; requer modelos específicos para ranhura redonda. |
INSTALAÇÃO
Como instalar o MK5155 IFM - Detector para Cilindros de Ranhura T, PNP, 6000Hz, M8
- Limpe a ranhura T do cilindro para remover resíduos.
- Insira o sensor na ranhura na posição aproximada de operação.
- Deslize o sensor até o ponto de detecção desejado.
- Aperte o parafuso de fixação para travar o sensor na ranhura.
- Conecte o cabo M8 na interface de entrada do painel ou módulo de E/S.
- Verifique o LED de indicação para confirmar o alinhamento com o pistão.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sinal intermitente ou ausente. | Falha na vedação ou oxidação do conector M8. | Verifique a integridade do conector e limpe os terminais. |
| O sensor não comuta na posição esperada. | Desalinhamento do sensor na ranhura T. | Reajuste a posição física do sensor no cilindro. |
| LED de estado não acende ou erro no PLC. | Curto-circuito na carga de saída. | Verifique a fiação e a carga conectada ao sinal. |
| Sensor inoperante fisicamente visível. | Dano por impacto físico no corpo do sensor. | Inspecione o corpo do sensor quanto a deformações. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MK5155 e qual sua finalidade?
Este é um detector de proximidade magnético projetado especificamente para o monitoramento de posição do pistão em cilindros pneumáticos que possuem ranhura tipo T.
O que vem na embalagem ao comprar o MK5155?
O sensor MK5155 acompanha o cabo integrado de 0,3 metros com conexão M8, pronto para instalação em sistemas de automação que utilizam esse padrão de interface.
O sensor pode ser instalado em qualquer cilindro pneumático?
Este sensor não é compatível com cilindros que utilizam ranhuras tipo C, ranhuras redondas ou sistemas de fixação por braçadeiras externas de outros padrões.
Este sensor funciona em sistemas NPN?
Não, este modelo opera exclusivamente com tecnologia PNP. Para sistemas que exigem lógica NPN, é necessário verificar a disponibilidade de um modelo equivalente na linha ifm.
O que fazer se o sensor parar de detectar o cilindro?
Se o sensor parar de comutar, verifique primeiro a conexão do cabo M8 e se há detritos metálicos na ranhura. Um LED que não acende pode indicar falha de alimentação ou curto-circuito na carga.
Como diagnosticar uma falha de detecção no campo?
O sintoma comum de falha é a ausência de sinal de saída mesmo com o pistão na posição de detecção, geralmente causado por desalinhamento ou danos no cabo; verifique a continuidade do cabo e o alinhamento no slot.
Qual a vantagem deste sensor sobre sensores Reed magnéticos comuns?
O MK5155 oferece maior frequência de comutação (6000 Hz) e a robustez da tecnologia AMR em comparação com sensores Reed tradicionais, sendo mais resistente a vibrações e impactos.
Este sensor é a melhor escolha para a minha aplicação?
A escolha entre modelos similares depende basicamente da polaridade de saída (PNP vs NPN) e da função de comutação (Normalmente Aberto vs Normalmente Fechado). O MK5155 é um modelo NC (Normalmente Fechado).
Quais cuidados devo ter ao instalar o sensor no cilindro?
A instalação deve ser feita inserindo o sensor na ranhura T e fixando-o na posição desejada. Certifique-se de que o parafuso de fixação esteja devidamente apertado para evitar deslocamentos por vibração.
Qual o grau de proteção deste sensor para ambientes industriais?
A marcação IP65 e IP67 garante a vedação contra poeira e proteção contra imersão temporária em água, permitindo o uso em ambientes industriais com presença de umidade ou fluidos refrigerantes.
GLOSSÁRIO TÉCNICO
AMR (Anisotropic Magneto-Resistive)
Tecnologia de célula sensível ao campo magnético que oferece detecção sem contato, precisa e com alta durabilidade (Ref.: Tecnologia de detecção).
PNP
Tipo de saída de sensor que comuta a carga para o positivo da alimentação (Ref.: Tipo de saída).
Ranhura T (T-Slot)
Perfil geométrico específico em cilindros pneumáticos onde o sensor é inserido e fixado (Ref.: Tipo de ranhura).
Normalmente Fechado (NC)
Função de saída onde o circuito permanece fechado (conduzindo corrente) na ausência de detecção e abre na presença do campo magnético (Ref.: Função de saída).
IP67
Norma de proteção que garante estanqueidade contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).
