Detector de Cilindro ifm MK5142

Pré-visualizar: MK5142 IFM - Detector de Cilindro ifm Ranhura em T PNP 10kHz 2m

MK5142 IFM - Detector de Cilindro ifm Ranhura em T PNP 10kHz 2m

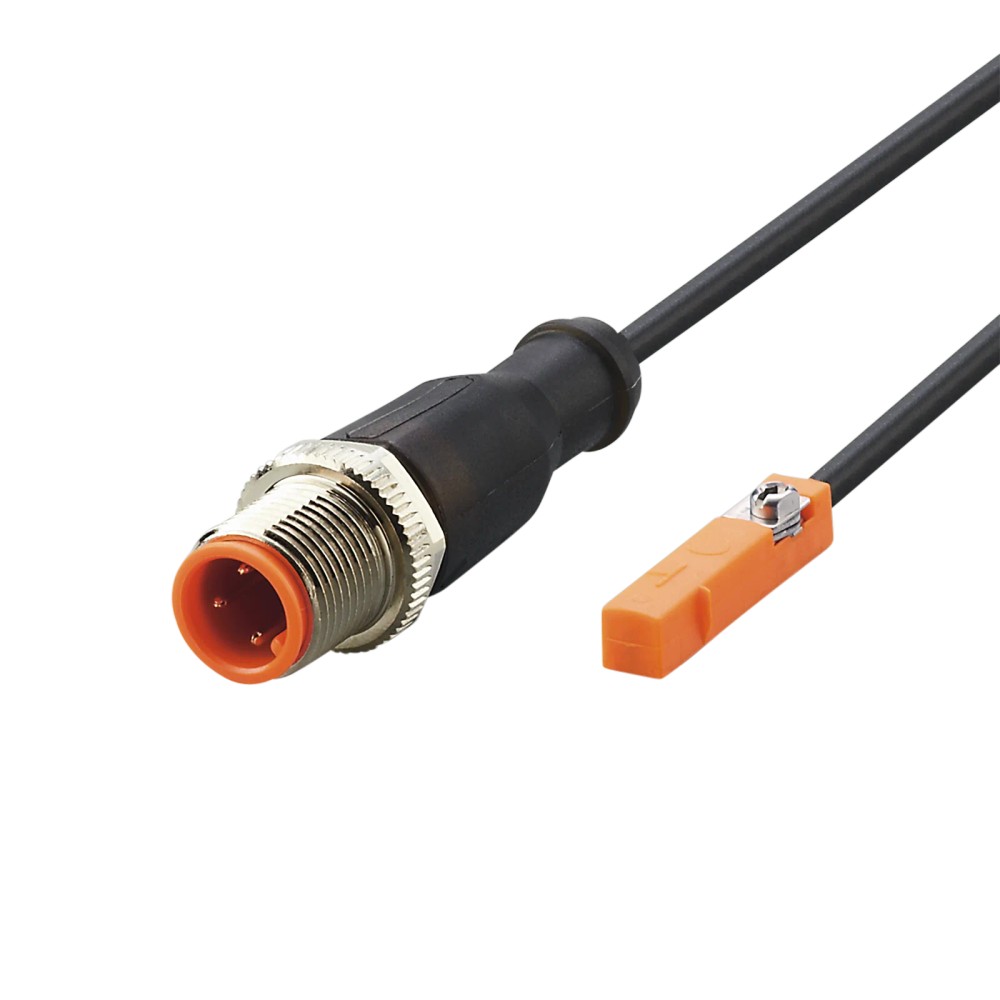

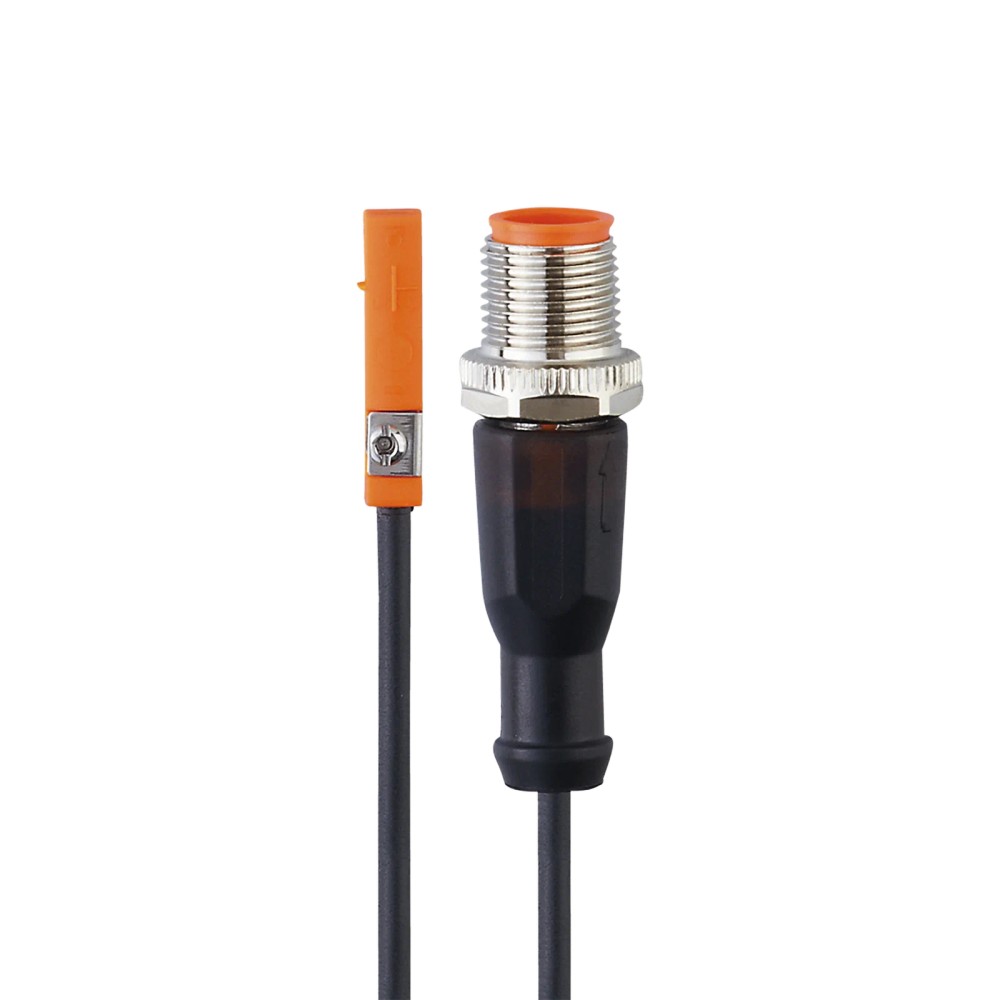

Imagem meramente ilustrativa

R$ 576,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5142
EAN: 4021179239653
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro T...mais

Fechar menu

Saiba mais sobre: "MK5142 IFM - Detector de Cilindro ifm Ranhura em T PNP 10kHz 2m"

Destaques do Produto

Ranhura do cilindro

Tecnologia de detecção

Célula GMR

Tipo de saída

PNP, normalmente aberta

Alimentação

Conexão e comprimento

M12; cabo PUR de 2 m

Frequência de comutação

10.000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros de ranhura em T ifm MK5142, PNP, célula GMR, 10 kHz, cabo PUR de 2 m

O ifm MK5142 é um detector magnético para cilindros com ranhura em T, destinado à detecção da posição do pistão magnético. Utiliza tecnologia de célula GMR e saída PNP normalmente aberta. Opera em DC, com frequência de comutação de 10.000 Hz, e possui cabo PUR de 2 m com conexão M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector para cilindros de ranhura em T
Ranhura	T
Tecnologia	Célula GMR
Saída	PNP, normalmente aberta
Tensão	DC
Frequência de comutação	10.000 Hz
Conexão	Cabo PUR de 2 m; conexão M12
Grau de proteção	IP 65 e IP 67
Dimensões	25 × 5 × 6,5 mm
Sensibilidade magnética	3,8 mT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em cilindros compatíveis com ranhura em T e pistão magnético, considerando a instalação e as condições definidas pelo fabricante.
Circuitos de controle DC preparados para receber uma saída PNP normalmente aberta.

⚠ Considere outro se precisa de:

Não selecionar para cilindros sem ranhura em T ou sem pistão magnético detectável; a ficha identifica o produto para cilindros de ranhura em T.
Não selecionar para entradas que exijam saída NPN ou contato normalmente fechado, pois a saída especificada é PNP normalmente aberta.
A ficha não informa tensão nominal, corrente de carga nem pinagem detalhada; confirme esses requisitos no datasheet antes de conectar.

APLICAÇÕES E USO

Detecção da posição de pistões magnéticos em cilindros com ranhura em T, conforme a aplicação indicada pelo fabricante. A compatibilidade com o modelo específico do cilindro deve ser verificada mecanicamente.
Uso em circuitos de controle DC que aceitem saída PNP normalmente aberta; confirme tensão, carga e pinagem no datasheet antes da integração.
Pode ser considerado em instalações onde os graus IP 65 e IP 67 informados sejam pertinentes, respeitando as condições de montagem e uso especificadas pelo fabricante. A ficha fornecida não detalha essas condições.

COMO ESCOLHER

Antes de comprar o Detector para cilindros de ranhura em T ifm MK5142, PNP, célula GMR, 10 kHz, cabo PUR de 2 m, verifique estes pontos:

Escolha o MK5142

Quando o cilindro possui ranhura em T e a aplicação requer detecção magnética com saída PNP normalmente aberta em circuito DC. Verifique também a conexão M12 e o cabo PUR de 2 m em relação ao arranjo da máquina.

Considere outra configuração

Se a entrada do controlador exigir NPN ou normalmente fechado, ou se o cilindro não tiver ranhura em T, procure uma versão compatível com esses requisitos. A ficha não fornece opções de modelos alternativos nem todos os parâmetros elétricos; valide-os na documentação oficial.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Detector para cilindros	Categoria informada para o produto.
Tipo de ranhura	T	Formato de ranhura indicado para a montagem no cilindro.
Nome do produto	Detector para cilindros de ranhura em T MK5142	Identificação declarada na ficha.
Marca	ifm	Fabricante informado.
SKU / Part number	MK5142	Código de identificação do produto.
GTIN	4021179239653	Identificador comercial informado.

Princípio de detecção
Tecnologia	Célula GMR	Tecnologia de detecção informada.
Sensibilidade magnética	3,8 mT	Valor informado na ficha para a sensibilidade magnética.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de tensão especificado; tensão nominal não informada na ficha fornecida.
Tipo de saída	PNP	Configuração da saída de comutação.
Função de saída	Normalmente aberta	Estado funcional declarado para a saída.
Número de fios	3	Quantidade de fios indicada na ficha.
Frequência de comutação	10.000 Hz	Frequência de comutação declarada.

Conexão elétrica
Cabo	2 m, PUR	Comprimento e material do cabo informados.
Conexão	M12	Tipo de conexão informado; pinagem não detalhada na ficha fornecida.

Proteções e grau de proteção
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Grau de proteção	IP 65; IP 67	Graus de proteção informados; condições de ensaio e uso devem ser verificadas na documentação do fabricante.

Dados mecânicos
Dimensões	25 × 5 × 6,5 mm	Dimensões declaradas para o sensor.
Peso	40 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto é especificado com saída de comutação PNP.

Conexões

Elétrica Saída PNP normalmente aberta, alimentação DC e três fios. Cabo PUR de 2 m com conexão M12. A tensão nominal e a pinagem não estão detalhadas na ficha fornecida; consulte o datasheet antes da ligação.

Processo Montagem destinada a cilindros com ranhura em T. A ficha não especifica um tipo de conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e pistão magnético, em circuito DC com entrada compatível com PNP normalmente aberto	✓	Corresponde ao tipo de cilindro e à função de saída especificados. Confirme os parâmetros elétricos e de montagem no datasheet.
Entrada de controle que requer saída NPN ou normalmente fechada	✗	A saída informada para o MK5142 é PNP normalmente aberta.
Cilindro sem ranhura em T	✗	O produto é especificado para cilindros de ranhura em T; não há evidência de compatibilidade mecânica com outros perfis.
Aplicação que exige protocolo de comunicação digital	✗	A ficha informa saída de comutação PNP e não especifica protocolo de comunicação.

INSTALAÇÃO

Como instalar o Detector para cilindros de ranhura em T ifm MK5142, PNP, célula GMR, 10 kHz, cabo PUR de 2 m

Confirme que o cilindro possui ranhura em T e que a aplicação requer detecção de pistão magnético.
Verifique no datasheet as dimensões de montagem e a compatibilidade com o cilindro específico.
Posicione e fixe o sensor na ranhura conforme as instruções do fabricante, sem presumir torque ou ferramenta não informados.
Confirme que o circuito de controle é DC e compatível com saída PNP normalmente aberta; valide tensão, carga e pinagem no datasheet.
Conecte o cabo de três fios e a conexão M12 conforme o diagrama oficial do fabricante.
Após a montagem, opere o cilindro e confirme a comutação do sinal na entrada do controle; se não houver comutação, consulte o diagnóstico e a documentação do fabricante.

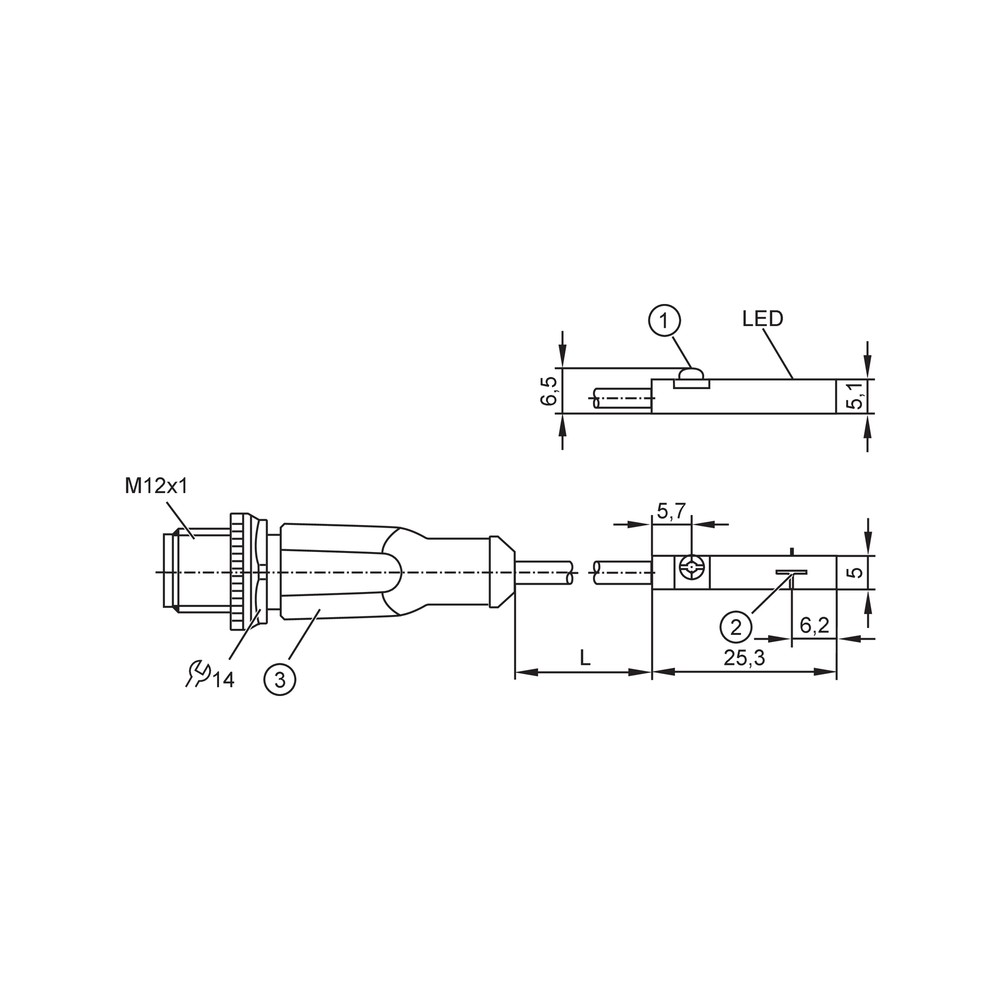

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controle não muda de estado quando o pistão se desloca.	Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada do controle, ou posicionamento inadequado do sensor em relação ao pistão magnético.	Confirme o tipo de entrada do controle e a posição do sensor; compare a instalação com as instruções do datasheet.
O sinal não é reconhecido após a conexão elétrica.	Ligação incorreta dos três fios ou incompatibilidade de tensão/carga; esses parâmetros não estão detalhados na ficha resumida.	Desenergize conforme os procedimentos da máquina e confira a pinagem e os limites elétricos no datasheet oficial.
O sensor não se encaixa ou não fica retido no cilindro.	A ranhura do cilindro pode não ser do tipo T ou pode haver incompatibilidade dimensional com o conjunto.	Verifique o perfil da ranhura e compare as dimensões de montagem com o desenho dimensional e as especificações do cilindro.
Funcionamento intermitente da detecção durante o movimento.	Possível desalinhamento ou instalação fora da posição adequada para detectar o campo magnético do pistão.	Inspecione o posicionamento e a fixação do sensor e teste a comutação ao longo do curso, seguindo o procedimento do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5142, português (Datasheet) Desenho em escala MK5142 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5142 e para que tipo de cilindro serve?

É um detector magnético para cilindros com ranhura em T. A ficha especifica tecnologia de célula GMR para detectar a posição do pistão magnético.

Que tipo de saída e conexão elétrica ele tem?

Tem saída PNP normalmente aberta, alimentação DC e três fios. A conexão informada é M12, com cabo PUR de 2 m; consulte o datasheet para tensão e pinagem.

O MK5142 serve em cilindro sem ranhura em T?

A ficha especifica uso em cilindros de ranhura em T, portanto não confirma compatibilidade mecânica com outros perfis. Verifique o perfil do cilindro e as instruções do fabricante antes da seleção.

Posso usar este sensor em uma entrada NPN ou normalmente fechada?

A saída do MK5142 é PNP normalmente aberta. Uma entrada que exija NPN ou normalmente fechada não corresponde à configuração especificada.

O sensor não sinaliza a posição do pistão; o que devo verificar antes de trocar?

Verifique se o cilindro tem ranhura em T, se o sensor está corretamente posicionado e se a entrada do controle aceita PNP normalmente aberto. Confira também a ligação elétrica no datasheet.

O sinal fica intermitente durante o curso; qual pode ser a causa?

Uma causa possível é o posicionamento ou a fixação inadequada em relação ao campo magnético do pistão. Inspecione a montagem e confirme a comutação ao longo do curso conforme as instruções do fabricante.

Este produto é um kit ou acompanha acessórios?

A ficha fornecida identifica o sensor e não lista acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes de concluir a compra.

Como decidir entre este modelo e outro detector de cilindro?

Escolha o MK5142 quando a ranhura for T e o circuito aceitar saída PNP normalmente aberta em DC. Se esses requisitos não forem atendidos, procure uma versão com a ranhura ou o tipo de saída exigidos pela aplicação.

Como instalar e conectar o MK5142?

Monte-o na ranhura T conforme o desenho e as instruções do fabricante e conecte os três fios segundo o diagrama oficial. A ficha resumida não informa pinagem, tensão nominal nem torque de montagem.

Que cuidados devo ter com o cabo e a conexão?

O produto possui cabo PUR de 2 m e conexão M12. Faça o roteamento e a conexão de acordo com a documentação do fabricante; a ficha fornecida não especifica raio mínimo de curvatura.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de detecção magnética indicada para o sensor. (Ref.: tecnologia — Célula GMR)

Ranhura em T

Perfil de montagem do cilindro para o qual o detector é especificado. (Ref.: tipo de ranhura — T)

PNP

Tipo de saída de comutação informado para a conexão com o circuito de controle. (Ref.: tipo de saída — PNP)

Normalmente aberta

Função de saída indicada na ficha do produto. (Ref.: função de saída — Normalmente aberto)

Grau de proteção IP

Classificação de proteção informada para o invólucro, sujeita às condições definidas pelo fabricante. (Ref.: grau de proteção — IP 65, IP 67)
