Detector para Cilindros IFM MK5139

Pré-visualizar: MK5139 IFM - Detector para Cilindros Ranhura em T AMR PNP M12

MK5139 IFM - Detector para Cilindros Ranhura em T AMR PNP M12

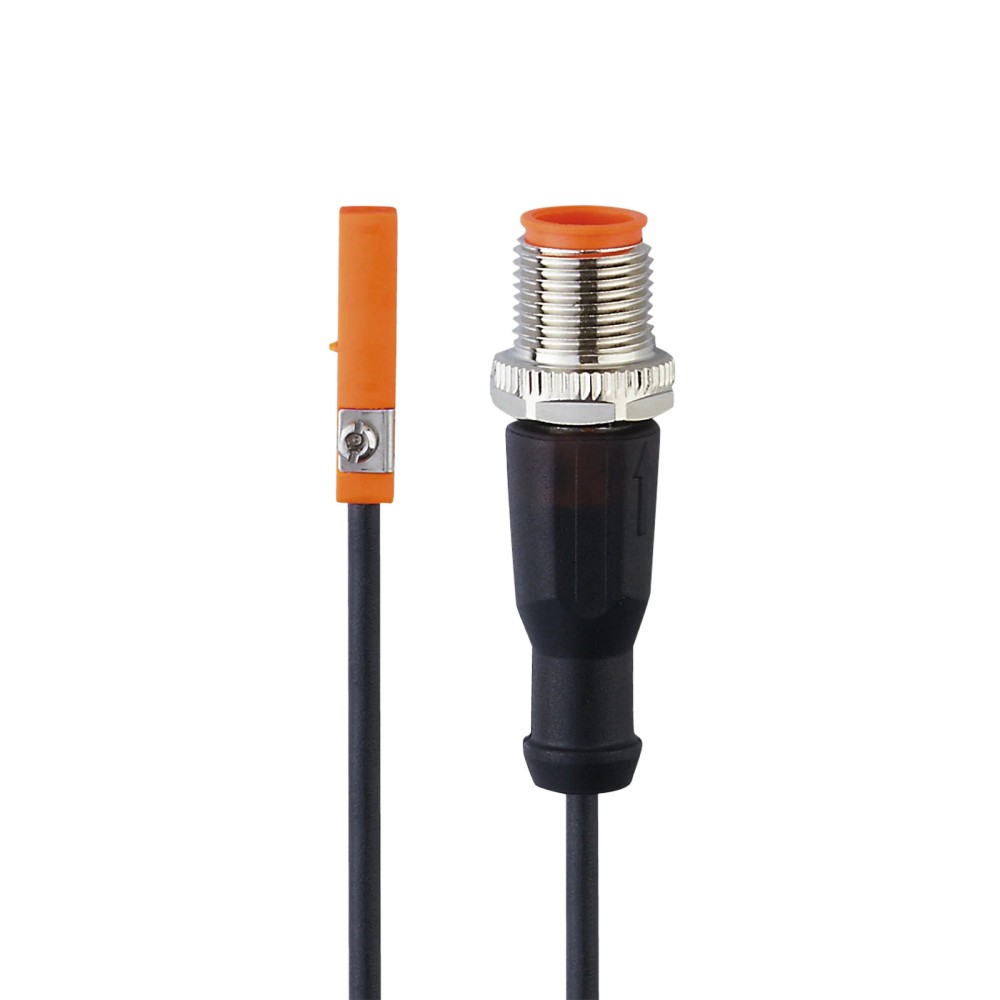

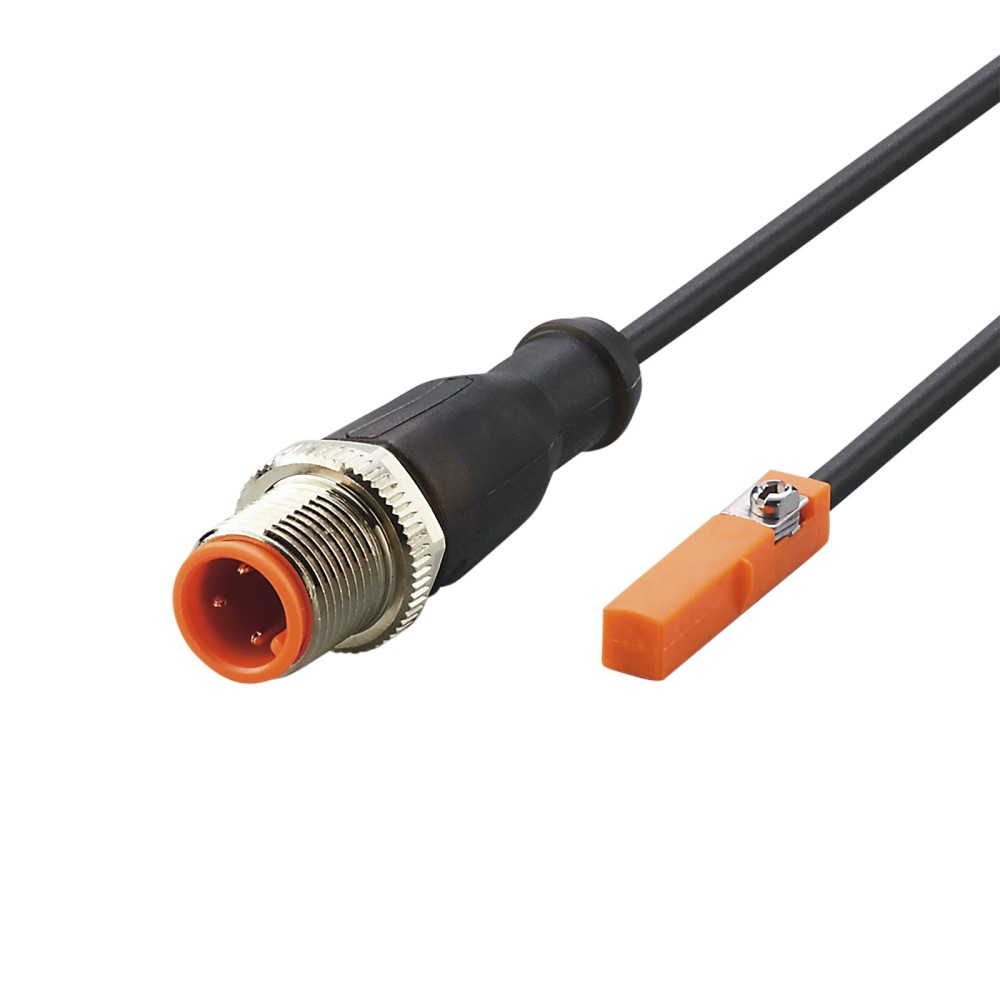

Imagem meramente ilustrativa

R$ 547,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5139
EAN: 4021179151658
NCM do produto: 85365090

Destaques do Produto Montagem prevista...mais

Fechar menu

Saiba mais sobre: "MK5139 IFM - Detector para Cilindros Ranhura em T AMR PNP M12"

Destaques do Produto

Montagem prevista

Cilindro com ranhura em T

Tecnologia

Célula AMR

Saída

PNP, normalmente aberta, DC

Ligação

Cabo PUR de 0,3 m e conexão M12

Proteção declarada

IP65 e IP67

Sensibilidade magnética

2 mT

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros de ranhura em T ifm MK5139, célula AMR, saída PNP normalmente aberta, cabo PUR de 0,3 m e conexão M12

O ifm MK5139 é um detector para cilindros com ranhura em T, baseado em célula AMR, para detectar a posição magnética do pistão. Possui saída DC PNP normalmente aberta, sensibilidade magnética de 2 mT e frequência de comutação de 6.000 Hz. Conta com cabo PUR de 0,3 m e conexão M12; confirme a pinagem e os requisitos elétricos no datasheet antes da ligação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MK5139
Tipo	Detector para cilindros de ranhura em T
Tecnologia de detecção	Célula AMR
Sensibilidade magnética	2 mT
Configuração da saída	DC, PNP, normalmente aberta
Frequência de comutação	6.000 Hz
Conexão	Cabo PUR de 0,3 m; conexão M12
Grau de proteção	IP65 e IP67
Dimensões	25 × 5 × 6,5 mm
Número de fios	3 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em cilindros pneumáticos com ranhura em T, desde que a geometria do cilindro e a instalação sejam compatíveis com o MK5139.
Aplicações que aceitem saída DC PNP normalmente aberta e conexão elétrica conforme a documentação do fabricante.
Instalações que atendam às condições de proteção IP65/IP67 especificadas para o produto.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN ou normalmente fechada: a ficha identifica a saída como PNP normalmente aberta.
Não presuma compatibilidade mecânica com cilindros sem ranhura em T ou com outros perfis; confirme o encaixe no desenho dimensional e na documentação do fabricante.
Não use a frequência de comutação ou a sensibilidade como substituto da verificação de compatibilidade do cilindro, do circuito e da pinagem.

APLICAÇÕES E USO

Aplicação declarada: detecção de posição em cilindros com ranhura em T, conforme o tipo de produto informado pelo fabricante.
Possibilidade de aplicação: integração da saída PNP normalmente aberta a uma entrada de controle compatível. Essa adequação depende da tensão, corrente e pinagem do circuito, dados que devem ser confirmados no datasheet.
Limitação: a ficha não confirma compatibilidade mecânica com perfis de cilindro diferentes da ranhura em T; verifique a montagem no desenho dimensional e na documentação do cilindro.

COMO ESCOLHER

Antes de comprar o Detector para cilindros de ranhura em T ifm MK5139, célula AMR, saída PNP normalmente aberta, cabo PUR de 0,3 m e conexão M12, verifique estes pontos:

Quando escolher o MK5139

Escolha-o quando a aplicação envolver detecção em cilindro com ranhura em T e o sistema aceitar sensor AMR com saída DC PNP normalmente aberta, conexão M12 e cabo de 0,3 m.

Quando avaliar outra configuração

Considere outro sensor se o circuito exigir saída NPN ou normalmente fechada, ou se a montagem do cilindro não corresponder à ranhura em T. A ficha disponível não informa tensão de alimentação, corrente de saída nem pinagem; confira esses requisitos no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada na ficha do produto.
Modelo e SKU	MK5139	Código de identificação do produto.
Part number	MK5139	Número de peça informado.
GTIN	4021179151658	Identificador comercial informado.
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação declarada para o sensor.
Tecnologia	Sensor de cilindro com célula AMR	Tecnologia de detecção informada.

Dados elétricos e de saída
Configuração de saída	DC, PNP, normalmente aberto	Tipo de saída declarado; confirme os requisitos da entrada conectada.
Número de fios	3 fios	Configuração de condutores informada.
Frequência de comutação	6.000 Hz	Frequência de comutação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para o produto.
Proteção contra curto-circuitos	Sim	Proteção declarada para o produto.
Proteção contra sobrecarga	Sim	Proteção declarada para o produto.

Detecção
Sensibilidade magnética	2 mT	Valor de sensibilidade informado; não substitui a validação da aplicação e da posição de montagem.

Conexões
Cabo	PUR, 0,3 m	Tipo de cabo e comprimento informados.
Conexão	M12	Tipo de conexão informado; pinagem não especificada nos dados fornecidos.

Condições ambientais
Grau de proteção	IP65, IP67	Classificações declaradas na ficha; observar as condições de instalação indicadas pelo fabricante.

Dados mecânicos
Dimensões	25 × 5 × 6,5 mm	Dimensões informadas; consulte o desenho dimensional para orientar a montagem.
Peso	21,2 g	Valor presente nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto é identificado como sensor com saída de comutação DC PNP normalmente aberta; não há indicação de IO-Link ou outro protocolo.

Conexões

Elétrica Saída DC PNP normalmente aberta, 3 fios, com cabo PUR de 0,3 m e conexão M12. A tensão de alimentação, a corrente e a pinagem não estão detalhadas nos dados fornecidos; valide-as no datasheet antes da ligação.

Processo Montagem prevista em cilindros com ranhura em T. A compatibilidade mecânica com um cilindro específico depende do perfil e das dimensões de montagem; consulte o desenho dimensional e a documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e circuito compatível com saída DC PNP normalmente aberta	✓	Corresponde ao tipo de montagem e à configuração de saída informados para o MK5139; confirme também dimensões e requisitos elétricos.
Entrada de controle que exige saída NPN ou normalmente fechada	✗	A ficha identifica o MK5139 como PNP normalmente aberto, não como NPN ou normalmente fechado.
Cilindro sem ranhura em T ou com perfil de encaixe não confirmado	✗	A aplicação declarada é para ranhura em T; não há informação que confirme outros perfis.
Integração que exige um protocolo de comunicação especificado, como IO-Link	✗	A ficha não declara protocolo de comunicação; informa uma saída de comutação PNP.
Ambiente cuja exigência de proteção corresponda às classificações IP65/IP67 declaradas	✓	Esses graus de proteção constam na ficha. A adequação depende das condições efetivas de instalação e do atendimento às instruções do fabricante.

INSTALAÇÃO

Como instalar o Detector para cilindros de ranhura em T ifm MK5139, célula AMR, saída PNP normalmente aberta, cabo PUR de 0,3 m e conexão M12

Confirme que o cilindro possui ranhura em T e que o perfil de montagem corresponde ao sensor, consultando o desenho dimensional.
Verifique no datasheet a tensão, a corrente admissível, a pinagem M12 e os requisitos da entrada de controle antes de energizar.
Desenergize o circuito antes de conectar ou desconectar o sensor.
Posicione e fixe o sensor na ranhura conforme as instruções do fabricante do cilindro e do sensor; não force o encaixe.
Conecte o cabo e a interface M12 de acordo com a pinagem oficial, sem inferir a função dos fios pela quantidade de condutores.
Energize o sistema e valide a comutação do sensor durante o movimento do cilindro; consulte o datasheet se o sinal não corresponder ao esperado.

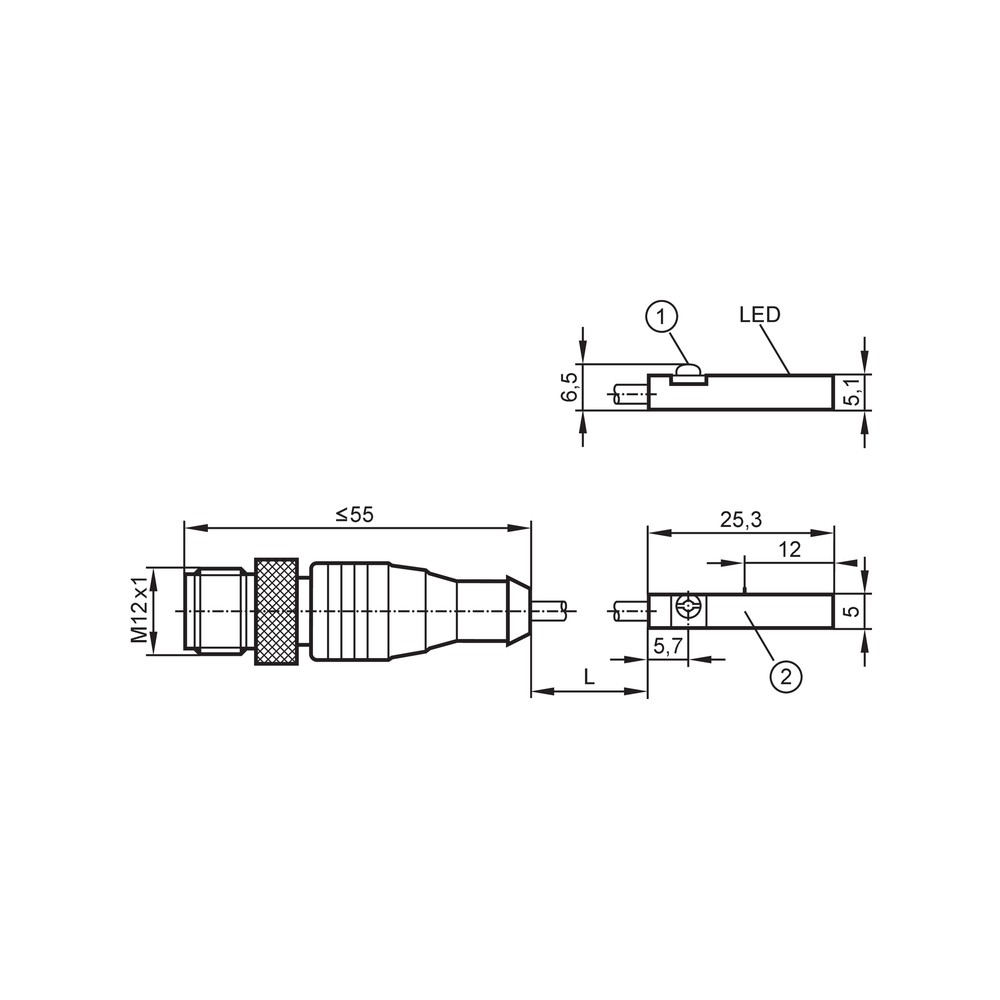

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não registra a comutação do sensor.	Pode haver incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada, ligação incorreta ou ausência de alimentação adequada.	Confirme no datasheet a pinagem e os requisitos elétricos; verifique a compatibilidade da entrada e a continuidade das conexões.
O sensor não comuta quando o pistão se desloca.	O sensor pode não estar corretamente posicionado na ranhura, ou a montagem pode não corresponder ao perfil do cilindro.	Confira a compatibilidade mecânica e a posição de montagem com o desenho dimensional e as instruções do fabricante.
O sinal aparece intermitente durante o movimento do cilindro.	Posicionamento inadequado ou conexão elétrica instável são causas possíveis; os dados fornecidos não permitem determinar uma causa única.	Inspecione a fixação, o encaixe e a conexão M12; compare a resposta observada com as instruções do datasheet.
O sensor deixa de funcionar após uma falha no circuito.	Pode haver curto-circuito, sobrecarga ou ligação com polaridade incorreta; o sensor possui proteções declaradas para essas condições, mas isso não substitui o diagnóstico do circuito.	Desenergize o sistema e verifique alimentação, polaridade, carga e condição da instalação antes de testar novamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5139 em português (Datasheet) Desenho em escala MK5139 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5139 e para que tipo de aplicação serve?

É um detector de cilindro com célula AMR destinado a cilindros com ranhura em T. A saída é DC PNP normalmente aberta.

O que acompanha o produto e como é feita a conexão?

A ficha informa um cabo PUR de 0,3 m e conexão M12. Não há acessórios adicionais listados como inclusos.

Posso usar o MK5139 em uma entrada NPN ou normalmente fechada?

Não se a entrada exigir essas configurações: a saída declarada para o MK5139 é PNP normalmente aberta. Verifique a interface do controlador antes da compra.

Ele serve para cilindro sem ranhura em T?

A ficha especifica aplicação em cilindros com ranhura em T e não confirma outros perfis. Consulte o desenho e a documentação do cilindro para validar o encaixe.

O sensor não muda o estado durante o movimento; o que devo verificar?

Verifique primeiro o posicionamento na ranhura e a compatibilidade mecânica do cilindro. Depois, confira a pinagem e a ligação elétrica no datasheet.

O controlador não recebe o sinal do sensor; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador. Confira também a alimentação, a pinagem M12 e as conexões.

É melhor comprar este sensor ou escolher uma versão NPN?

O MK5139 é a opção correspondente quando o circuito aceita saída PNP normalmente aberta. Se a entrada exigir NPN, selecione uma versão cuja ficha declare essa saída.

Este modelo serve para qualquer cilindro com ranhura em T?

A categoria de aplicação é cilindro com ranhura em T, mas a ficha não confirma encaixe universal em todos os cilindros. Compare o perfil e as dimensões com o desenho do fabricante.

Como faço a instalação elétrica sem errar a pinagem?

Consulte a pinagem oficial no datasheet antes da ligação, pois ela não está detalhada nos dados fornecidos. Desenergize o circuito durante a conexão e confirme a compatibilidade da entrada.

O sensor tem protocolo IO-Link?

A ficha não declara IO-Link nem outro protocolo; identifica uma saída de comutação DC PNP normalmente aberta. Consulte a documentação do fabricante se a aplicação exigir uma interface de comunicação específica.

GLOSSÁRIO TÉCNICO

Célula AMR

Tecnologia de detecção magnética indicada para o MK5139. (Ref.: tecnologia do sensor: célula AMR)

PNP

Configuração de saída de comutação identificada para o sensor; deve corresponder à entrada do circuito. (Ref.: saída DC PNP)

Normalmente aberto

Configuração da saída declarada como normalmente aberta. (Ref.: função de saída)

Sensibilidade magnética

Parâmetro informado para a detecção magnética do sensor. (Ref.: 2 mT)

Grau de proteção IP

Classificação de proteção indicada para o produto, sujeita às condições de instalação do fabricante. (Ref.: IP65 e IP67)
