Sensor Magnético para Cilindro IFM MK5138

Pré-visualizar: MK5138 IFM - Sensor Magnético para Cilindro Cilindro Pneumático AMR, PNP, M8, 2mT

MK5138 IFM - Sensor Magnético para Cilindro Cilindro Pneumático AMR, PNP, M8, 2mT

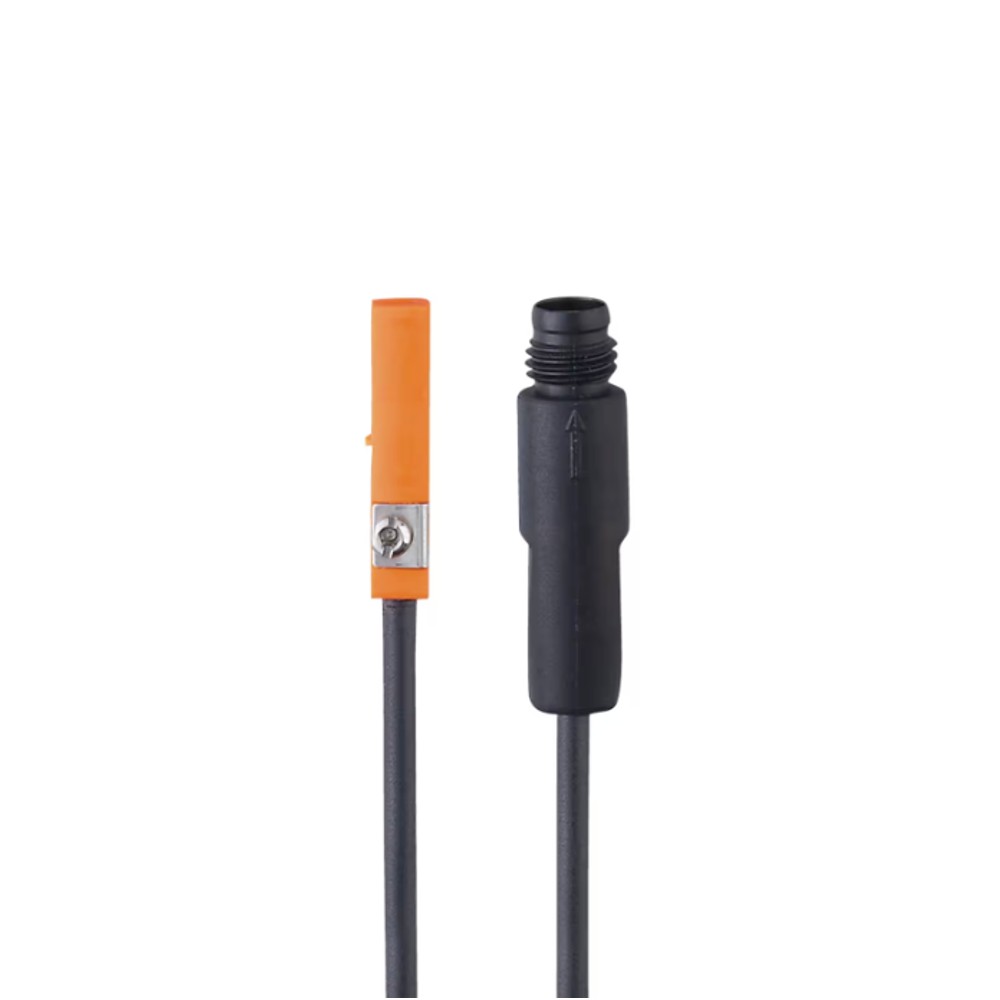

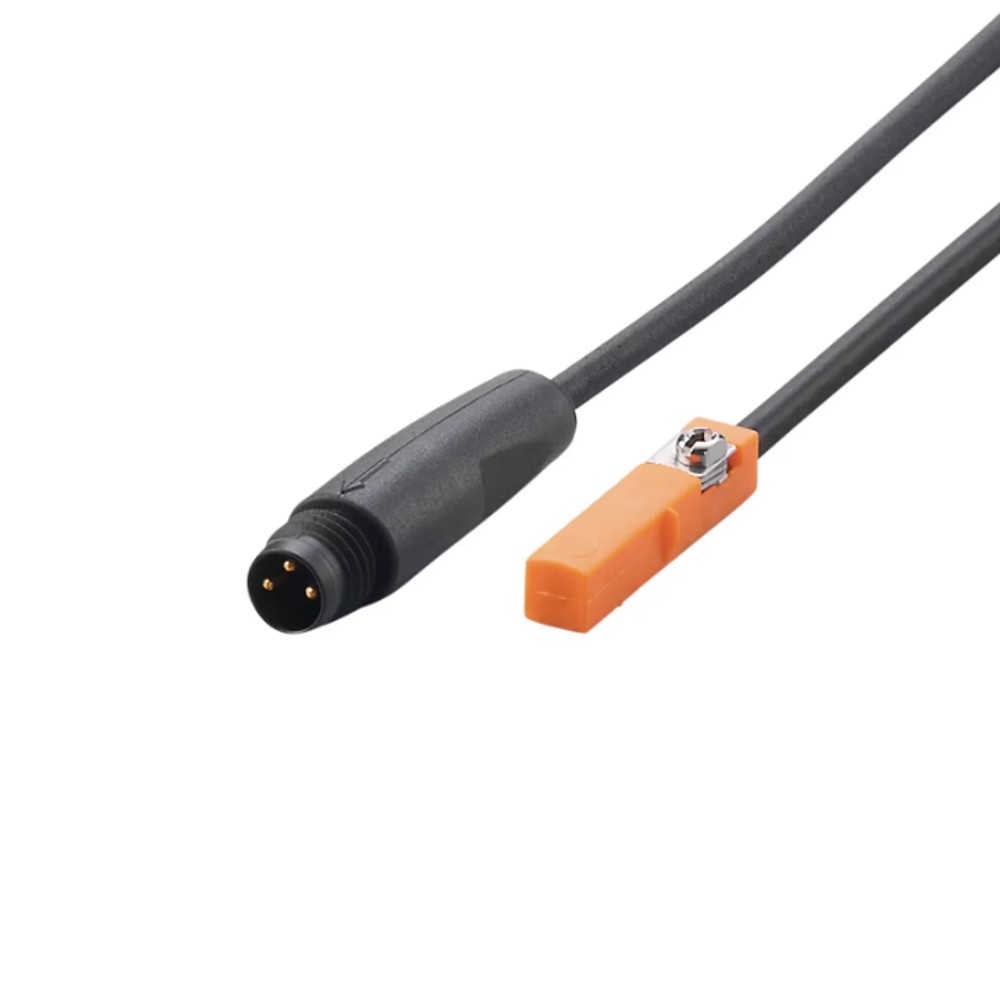

Imagem meramente ilustrativa

R$ 517,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5138
EAN: 4021179151641
NCM do produto: 85365090

Destaques do Produto Aplicação Cilindro...mais

Fechar menu

Saiba mais sobre: "MK5138 IFM - Sensor Magnético para Cilindro Cilindro Pneumático AMR, PNP, M8, 2mT"

Destaques do Produto

Aplicação

Cilindro pneumático com ranhura em T

Tecnologia

Célula AMR; sensibilidade magnética de 2 mT

Tipo de saída

DC PNP, normalmente aberta

Conexão

M8 macho de 3 pinos

Comprimento e tipo de cabo

0,3 m, PUR flexível

Proteção e comutação

IP65/IP67; 6000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM MK5138 — Sensor magnético AMR para cilindro pneumático com ranhura em T, saída PNP normalmente aberta, conexão M8

O IFM MK5138 é um detector magnético com célula AMR destinado à detecção de posição em cilindros pneumáticos com ranhura em T. Possui saída DC PNP normalmente aberta, sensibilidade magnética de 2 mT e conexão M8 macho de 3 pinos. Seu cabo flexível PUR tem 0,3 m e o sensor apresenta grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector magnético para cilindros de ranhura em T
Tecnologia de detecção	Célula AMR
Sensibilidade magnética	2 mT
Saída	DC PNP, normalmente aberta
Conexão elétrica	M8 macho, 3 pinos
Cabo	0,3 m, PUR, flexível, preto
Grau de proteção	IP65 e IP67
Frequência de comutação	6000 Hz
Dimensões	25 × 5 × 6,5 mm
Código do fabricante	MKT3020BBPKG/A/0,3M/ZH/AS

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção magnética de posição em cilindros pneumáticos com ranhura em T, observando a compatibilidade mecânica do sensor com a ranhura e com o cilindro.
Instalações que necessitam de saída DC PNP normalmente aberta e conexão M8 macho de 3 pinos compatível com o circuito de controle.
Aplicações em que a sensibilidade magnética especificada de 2 mT e a frequência de comutação de 6000 Hz atendam aos requisitos do sistema.

⚠ Considere outro se precisa de:

Não selecionar quando a entrada do sistema exigir saída NPN ou contato normalmente fechado: a ficha especifica saída DC PNP normalmente aberta.
Não selecionar para conexão elétrica incompatível com M8 macho de 3 pinos sem confirmar a existência de cabeamento ou interface adequada.
A ficha identifica o uso em cilindro com ranhura em T; não há evidência fornecida para confirmar encaixe em outros perfis de cilindro. Verifique a compatibilidade mecânica com o fabricante do cilindro.

APLICAÇÕES E USO

Uso especificado: detecção magnética de posição em cilindros pneumáticos com ranhura em T. A instalação depende de o sensor encaixar mecanicamente no perfil do cilindro.
Possibilidade de uso: integração com entrada de controle que aceite saída DC PNP normalmente aberta e conexão M8 de 3 pinos; valide a pinagem e os requisitos elétricos no datasheet.
A ficha informa IP65/IP67, mas não detalha neste contexto as condições de ensaio ou instalação associadas a cada grau. Consulte o fabricante para validar a adequação às condições ambientais reais.

COMO ESCOLHER

Antes de comprar o IFM MK5138 — Sensor magnético AMR para cilindro pneumático com ranhura em T, saída PNP normalmente aberta, conexão M8, verifique estes pontos:

Escolha o MK5138 quando

A aplicação for detecção magnética em cilindro pneumático com ranhura em T e o sistema aceitar saída DC PNP normalmente aberta, conexão M8 macho de 3 pinos e sensibilidade de 2 mT.

Verifique outra configuração quando

O controlador exigir NPN ou saída normalmente fechada, ou quando a conexão requerida não corresponder ao M8 macho de 3 pinos. Confirme também o encaixe na ranhura específica do cilindro; a ficha não informa compatibilidade universal entre perfis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Detector para cilindros de ranhura em T MK5138	Tipo de produto indicado na ficha.
Função	Sensor magnético para cilindro pneumático	Aplicação declarada para detecção em cilindro pneumático.
Marca	IFM	Fabricante informado.
SKU / part number	MK5138	Identificação do produto no anúncio.
Código do fabricante	MKT3020BBPKG/A/0,3M/ZH/AS	Código de fabricante informado nos dados do anúncio.
GTIN	4021179151641	Identificador comercial fornecido no catálogo.
Descrição fiscal	Dispositivo elétrico para abertura ou fechamento de circuito elétrico, acionado automaticamente através de sensor magnético, para tensão não superior a 1.000 V	Descrição fiscal fornecida; não substitui os limites elétricos de operação do datasheet.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

Tecnologia e detecção
Tecnologia de detecção	Célula AMR	Tecnologia de detecção declarada para o sensor.
Sensibilidade magnética	2 mT	Valor informado para a sensibilidade magnética.

Dados elétricos e saída
Tipo de saída	DC PNP, normalmente aberta	Estado e tipo de saída especificados; conferir os requisitos da entrada de controle.
Número de fios	3	Quantidade de fios indicada na ficha.
Frequência de comutação	6000 Hz	Frequência de comutação especificada.
Proteção contra inversão de polaridade	Sim	Proteção indicada na descrição do catálogo.
Proteção contra curto-circuitos	Sim	Proteção indicada na descrição do catálogo.
Proteção contra sobrecarga	Sim	Proteção indicada na descrição do catálogo.

Conexões e cabeamento
Conexão	M8 macho de 3 pinos	Tipo de conector informado; verificar compatibilidade com o cabo ou a entrada do sistema.
Tipo de cabo	0,3 m PUR, cabo flexível preto	Material, comprimento e característica do cabo conforme a ficha.

Condições ambientais
Grau de proteção	IP65, IP67	Graus de proteção declarados; observar as condições e a montagem definidas pelo fabricante.

Dados mecânicos e materiais
Dimensões	25 × 5 × 6,5 mm	Dimensões informadas para avaliação de espaço e montagem.
Cor	Preto e laranja	Cores do produto informadas no anúncio.
Cor do corpo do sensor	Laranja	Cor do corpo conforme os atributos do anúncio.
Acabamento	Plástico fosco	Acabamento informado no anúncio.
Peso	12,1 g	Peso registrado nos dados do catálogo.
Composição do kit	Sensor de proximidade, cabo, conector e haste de fixação	Itens descritos como composição do kit no anúncio; confirmar a apresentação física do conjunto antes da instalação.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado; a ficha especifica saída de comutação DC PNP normalmente aberta.

Conexões

Elétrica Conexão M8 macho de 3 pinos; saída DC PNP normalmente aberta, com 3 fios. Confirmar o esquema de ligação e a pinagem na folha de dados do fabricante antes de energizar; a pinagem não está detalhada nos dados fornecidos.

Processo Instalação em cilindro pneumático com ranhura em T. A compatibilidade mecânica depende do perfil e das dimensões da ranhura do cilindro; confirme com o fabricante do cilindro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle que aceite sensor DC PNP normalmente aberto e conexão M8 de 3 pinos	✓	Corresponde ao tipo de saída e à conexão informados para o MK5138; valide a pinagem com a folha de dados.
Cilindro pneumático com ranhura em T e montagem mecanicamente compatível	✓	A ficha define o produto como detector para cilindros de ranhura em T; o encaixe no perfil específico deve ser confirmado.
Sistema que exige saída NPN ou normalmente fechada	✗	A saída especificada é DC PNP normalmente aberta.
Controlador ou chicote sem conexão compatível com M8 macho de 3 pinos	✗	A conexão elétrica declarada é M8 macho de 3 pinos; não há informação de adaptador incluído.
Aplicação que requer protocolo de comunicação digital	✗	A ficha informa uma saída de comutação PNP e não especifica protocolo de comunicação digital.

INSTALAÇÃO

Como instalar o IFM MK5138 — Sensor magnético AMR para cilindro pneumático com ranhura em T, saída PNP normalmente aberta, conexão M8

Confirme que o cilindro pneumático possui ranhura em T compatível com a geometria do sensor.
Confira as dimensões do sensor e o desenho dimensional em relação ao espaço disponível no cilindro.
Verifique se a entrada do controlador aceita saída DC PNP normalmente aberta e se a conexão M8 de 3 pinos é compatível.
Consulte a folha de dados do fabricante para identificar a pinagem e o esquema de ligação antes de conectar a alimentação.
Instale e fixe o sensor na ranhura conforme as instruções do fabricante do cilindro e do sensor; não force o conjunto se o perfil não corresponder.
Após a montagem, movimente o cilindro e confirme a comutação do sinal no sistema de controle, verificando também a conexão e o alinhamento do sensor.

Desenho Dimensional

ACESSÓRIOS

Cabo PUR flexível de 0,3 m
Conector M8 macho de 3 pinos
Haste de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a mudança de posição do cilindro.	Possível incompatibilidade entre saída PNP normalmente aberta e a entrada do controlador, ligação incorreta ou falta de correspondência entre sensor e ranhura do cilindro.	Confirme o tipo de entrada do controlador, a pinagem na folha de dados e o encaixe do sensor na ranhura; observe o estado da saída durante o movimento do cilindro.
O sinal permanece ativo ou inativo durante todo o curso.	Possível posicionamento inadequado em relação ao campo magnético do cilindro, montagem incorreta ou ligação incompatível.	Verifique a posição e a fixação do sensor, confirme que o cilindro é compatível com a ranhura em T e valide a ligação elétrica conforme o datasheet.
O sinal aparece de forma intermitente.	Possível conexão M8 mal encaixada, cabo danificado ou montagem que não mantém o sensor na posição necessária.	Inspecione o acoplamento do conector e o cabo; confira a fixação do sensor e monitore a saída durante o curso do cilindro.
A saída não comuta após a instalação elétrica.	Possível ausência de alimentação adequada, polaridade ou pinagem incorreta, ou falha no circuito conectado.	Desenergize antes de revisar a instalação, consulte a pinagem oficial e verifique alimentação, conexões e entrada do controlador; a ficha fornecida não especifica a tensão nominal de operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5138 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5138 e para que tipo de cilindro ele serve?

É um sensor magnético com célula AMR para detectar posição em cilindros pneumáticos com ranhura em T. A compatibilidade com o perfil específico do cilindro deve ser confirmada mecanicamente.

Qual saída e conexão elétrica esse sensor usa?

O MK5138 tem saída DC PNP normalmente aberta e conexão M8 macho de 3 pinos. Confira a pinagem e a compatibilidade da entrada de controle no datasheet do fabricante.

O produto acompanha cabo e itens de montagem?

A composição informada inclui sensor de proximidade, cabo, conector e haste de fixação. O cabo indicado é PUR flexível de 0,3 m, e a conexão é M8 macho de 3 pinos.

Ele funciona com uma entrada NPN?

A ficha especifica saída DC PNP normalmente aberta, não NPN. Para uma entrada que exija NPN, confirme outra versão compatível com o circuito.

Posso usar o MK5138 em um cilindro sem ranhura em T?

A ficha identifica o MK5138 como detector para cilindros com ranhura em T. Não há informação suficiente para confirmar montagem em outros perfis; valide com o fabricante do cilindro.

O sensor não muda de estado durante o movimento; o que verifico antes de trocar?

Confira se a entrada aceita PNP normalmente aberto, se a ligação segue a pinagem oficial e se o sensor está corretamente encaixado e posicionado na ranhura. Esses pontos podem causar ausência de comutação sem que o sensor esteja defeituoso.

O sinal fica intermitente: pode ser o cabo ou o conector?

Sim, uma conexão M8 mal acoplada ou um cabo danificado são causas possíveis. Inspecione o conector e o cabo e verifique se o sensor permanece firmemente montado durante o curso.

Como decido entre o MK5138 e outra versão de sensor?

Escolha o MK5138 quando a aplicação exigir detecção magnética em ranhura T, saída DC PNP normalmente aberta e conexão M8 macho de 3 pinos. Se o controlador exigir NPN ou normalmente fechado, procure uma versão com essa saída.

Que cuidados devo ter na instalação do MK5138?

Confirme o encaixe na ranhura, consulte o desenho dimensional e siga a pinagem e o esquema de ligação do datasheet. Não force a montagem caso o perfil do cilindro não corresponda.

Qual ferramenta ou ajuste devo usar para instalar e posicionar o sensor?

A ficha fornecida não especifica ferramenta, torque ou método de ajuste. Consulte as instruções do fabricante do sensor e do cilindro para os procedimentos de montagem aplicáveis.

GLOSSÁRIO TÉCNICO

Célula AMR

Tecnologia de detecção magnética identificada para o MK5138. (Ref.: tecnologia de detecção)

Sensibilidade magnética

Parâmetro informado para caracterizar a sensibilidade do sensor ao campo magnético. (Ref.: 2 mT)

PNP

Tipo de saída de comutação especificado para o sensor; a entrada de controle deve ser compatível. (Ref.: saída DC PNP)

Normalmente aberta

Configuração da saída declarada na qual a ficha identifica o sensor como normalmente aberto. (Ref.: tipo de saída)

Grau de proteção IP

Classificação de proteção indicada para o invólucro, sujeita às condições especificadas pelo fabricante. (Ref.: IP65 e IP67)
