Sensor Magnético para Cilindro IFM MK5128

Pré-visualizar: MK5128 IFM - Sensor para Cilindro Ranhura em T Detecção Magnética PNP 25x5mm 6m Cabo

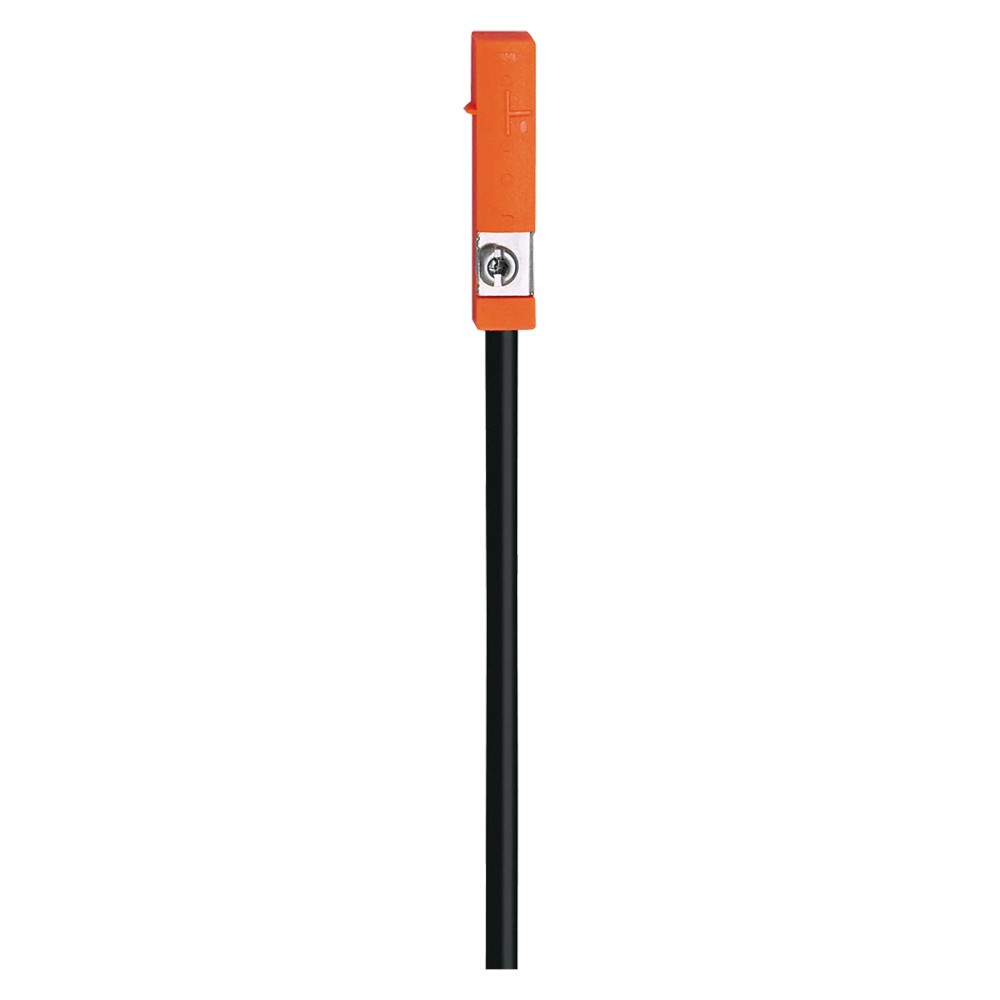

MK5128 IFM - Sensor para Cilindro Ranhura em T Detecção Magnética PNP 25x5mm 6m Cabo

Imagem meramente ilustrativa

R$ 597,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5128
EAN: 4021179151542
NCM do produto: 85365090

Destaques do Produto Tipo de cilindro...mais

Fechar menu

Saiba mais sobre: "MK5128 IFM - Sensor para Cilindro Ranhura em T Detecção Magnética PNP 25x5mm 6m Cabo"

Destaques do Produto

Tipo de cilindro

Ranhura em T

Tecnologia

Célula GMR, detecção magnética

Tipo de saída

PNP normalmente aberta, DC

Conexão

Cabo PVC de 6 m, 3 fios

Sensibilidade magnética

2,8 mT

Dimensões

25 × 5 × 6,5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor magnético para cilindro de ranhura em T IFM MK5128, célula GMR, saída PNP normalmente aberta, cabo PVC de 6 m

O IFM MK5128 é um sensor magnético com célula GMR para detecção da posição do pistão em cilindros com ranhura em T. Possui saída DC PNP normalmente aberta, cabo de 3 fios com 6 m e dimensões de 25 × 5 × 6,5 mm. A sensibilidade magnética especificada é de 2,8 mT, e a frequência de comutação é de 10.000 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Detector magnético para cilindro de ranhura em T
Tecnologia de detecção	Célula GMR
Saída	DC PNP, normalmente aberta
Sensibilidade magnética	2,8 mT
Dimensões	25 × 5 × 6,5 mm
Conexão elétrica	Cabo PVC de 6 m, 3 fios
Grau de proteção	IP65, IP67 e IP69K
Frequência de comutação	10.000 Hz
Proteções elétricas	Inversão de polaridade, curto-circuito e sobrecarga
Identificação	MK5128; GTIN 4021179151542

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção magnética da posição do pistão em cilindros pneumáticos com ranhura em T, desde que a montagem e a geometria do cilindro permitam a instalação do sensor.
Aplicações de automação que aceitem uma saída DC PNP normalmente aberta e uma conexão por cabo de 3 fios.

⚠ Considere outro se precisa de:

Não selecione para cilindros sem ranhura em T sem confirmar a possibilidade de montagem mecânica por documentação do cilindro e do fabricante.
Não selecione quando o circuito de entrada exigir saída NPN ou contato normalmente fechado; a ficha identifica a saída como PNP normalmente aberta.
Não presuma compatibilidade elétrica com uma tensão de alimentação ou corrente de carga específica: esses valores não constam nos dados fornecidos e devem ser verificados no datasheet.

APLICAÇÕES E USO

Aplicação especificada: detecção da posição do pistão em cilindros de ranhura em T por meio de detecção magnética. A ficha não detalha modelos de cilindro ou condições específicas de montagem.
Possibilidade de uso em automação industrial com entrada discreta PNP normalmente aberta, desde que os requisitos de alimentação e carga do circuito sejam confirmados no datasheet.
O produto declara graus de proteção IP65, IP67 e IP69K; a adequação a uma condição concreta de lavagem, imersão ou exposição ambiental deve ser validada conforme as condições de ensaio do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor magnético para cilindro de ranhura em T IFM MK5128, célula GMR, saída PNP normalmente aberta, cabo PVC de 6 m, verifique estes pontos:

Escolha o MK5128 quando

A aplicação exigir detecção magnética em cilindro com ranhura em T e o sistema de controle aceitar saída DC PNP normalmente aberta. Confirme também o espaço de montagem, o comprimento do cabo e os requisitos elétricos no datasheet.

Considere outra configuração quando

O cilindro não tiver ranhura em T ou a entrada do controlador exigir outra lógica de saída, como NPN ou normalmente fechada. A ficha não identifica modelos alternativos compatíveis; consulte o fabricante para selecionar uma referência adequada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo	MK5128	Código do produto.
Tipo de produto	Detector magnético para cilindros de ranhura em T	Aplicação e tipo de montagem identificados na ficha.
Tecnologia do sensor	Célula GMR	Tecnologia de detecção informada para o sensor.
Categoria	Sensores	Categoria de produto indicada no anúncio.

Dados elétricos e saída
Configuração de saída	Normalmente aberta, DC, PNP	Lógica e tipo de saída especificados; confirmar tensão e corrente admissíveis no datasheet.
Número de fios	3	Quantidade de condutores indicada para o cabo; pinagem não informada nos dados fornecidos.
Frequência de comutação	10.000 Hz	Valor de frequência de comutação especificado para o sensor.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha; não substitui a verificação da ligação elétrica correta.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Detecção magnética
Sensibilidade magnética	2,8 mT	Valor de sensibilidade informado para a detecção magnética.

Conexão elétrica
Tipo de conexão	Cabo PVC	Material e formato de conexão indicados na ficha.
Comprimento do cabo	6 m	Comprimento fornecido; não há informação sobre extensão ou variantes.

Condições ambientais e proteção
Grau de proteção	IP65, IP67 e IP69K	Graus de proteção declarados; as condições de ensaio e aplicação devem ser consultadas no datasheet.

Dados mecânicos
Dimensões	25 × 5 × 6,5 mm	Dimensões externas informadas para o produto.
Peso	79,7 g	Massa indicada no conjunto de dados do produto.

Identificação comercial
SKU	MK5128	Código de identificação do produto no anúncio.
Part Number	MK5128	Referência do fabricante informada.
GTIN	4021179151542	Código global de identificação informado na ficha.
NCM	8536.50.90	Classificação fiscal indicada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto é descrito como sensor com saída discreta DC PNP normalmente aberta.

Conexões

Elétrica Cabo PVC de 6 m com 3 fios; saída DC PNP normalmente aberta. A tensão de alimentação, a corrente de saída e a identificação dos fios não estão informadas nos dados fornecidos; verificar o datasheet antes da ligação.

Processo Detecção magnética associada à posição do pistão; não há conexão de processo especificada. A compatibilidade mecânica indicada é com cilindros de ranhura em T.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e entrada de controle compatível com saída DC PNP normalmente aberta	✓	Corresponde ao tipo de cilindro e à configuração de saída informados para o MK5128; confirme os valores elétricos completos no datasheet.
Entrada do controlador configurada para receber sinal NPN ou normalmente fechado	✗	A saída informada para este produto é PNP normalmente aberta.
Cilindro sem ranhura em T	✗	A ficha identifica o sensor como detector para cilindros de ranhura em T; não há informação que confirme outra forma de montagem.
Sistema que exige protocolo de comunicação industrial específico	✗	Não há protocolo de comunicação informado; a ficha descreve uma saída discreta PNP.
Aplicação que requer cabo com comprimento diferente de 6 m	✗	O comprimento informado é 6 m; não há variantes ou possibilidade de extensão especificadas nos dados fornecidos.

INSTALAÇÃO

Como instalar o Sensor magnético para cilindro de ranhura em T IFM MK5128, célula GMR, saída PNP normalmente aberta, cabo PVC de 6 m

Confirme que o cilindro possui ranhura em T e que o espaço disponível permite instalar um sensor com as dimensões informadas.
Verifique no datasheet do fabricante a compatibilidade mecânica com o cilindro e as instruções de fixação aplicáveis.
Desenergize o circuito antes de realizar a instalação elétrica.
Posicione o sensor na ranhura conforme as instruções do fabricante e ajuste sua posição de detecção seguindo o procedimento indicado no datasheet.
Conecte o cabo de 3 fios ao circuito de controle apenas após confirmar a pinagem, a alimentação e os limites elétricos no datasheet.
Energize o sistema e valide a comutação da saída durante o movimento do pistão; não exceda as condições elétricas especificadas pelo fabricante.

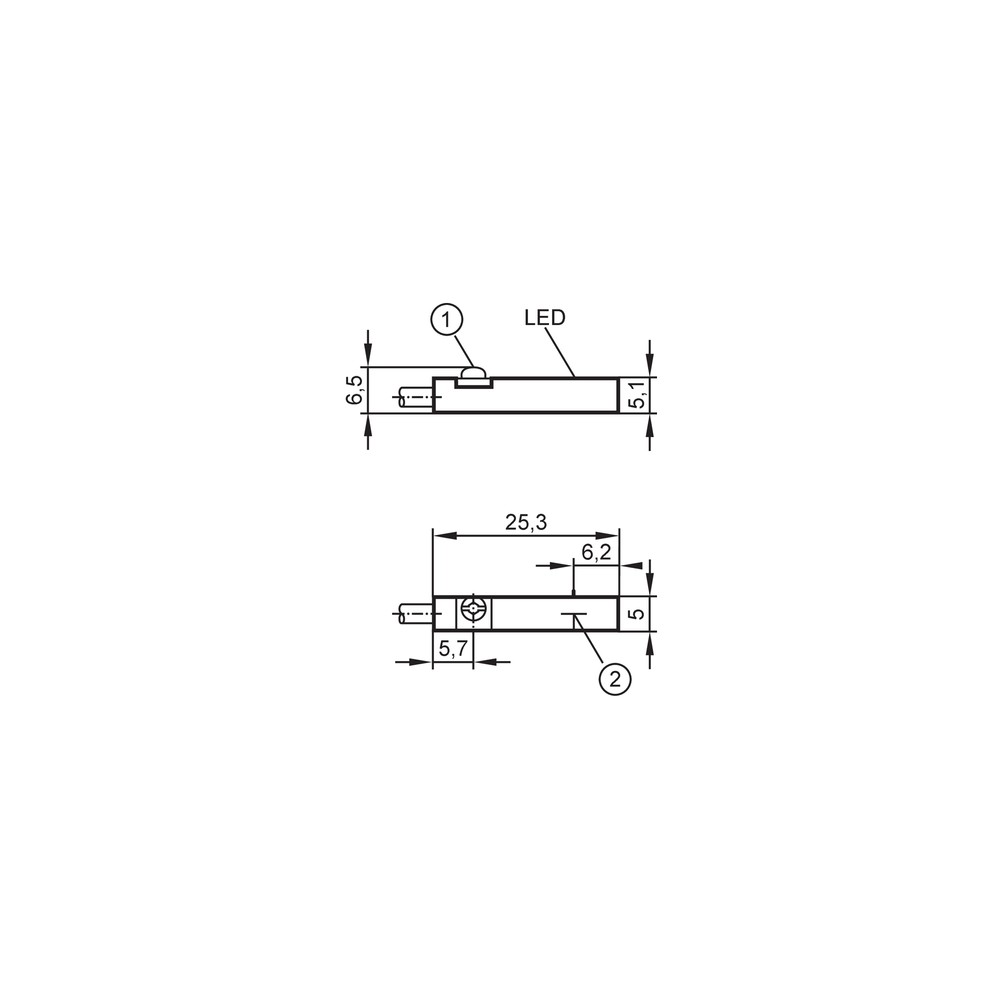

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A saída não comuta durante o movimento do cilindro.	Posição de montagem inadequada, ausência de detecção magnética na posição esperada ou ligação elétrica incorreta.	Confirme a montagem na ranhura em T, observe a posição do pistão e verifique alimentação, pinagem e sinal de saída conforme o datasheet.
O controlador não reconhece o sinal do sensor.	A entrada pode não aceitar sinal PNP normalmente aberto ou a conexão pode não corresponder à configuração elétrica do circuito.	Confira o tipo de entrada do controlador e compare a ligação do sensor com o diagrama de conexão oficial.
A saída permanece ativa ou apresenta comportamento diferente do esperado.	A lógica de entrada ou a posição de detecção pode não corresponder à sequência de operação esperada; também pode haver erro de ligação.	Verifique a lógica normalmente aberta, o estado da entrada do controlador e o posicionamento do sensor seguindo as instruções do fabricante.
O sensor deixa de funcionar após uma falha elétrica ou apresenta atuação intermitente.	Pode haver curto-circuito, sobrecarga, inversão de polaridade ou dano na conexão; a ficha informa proteções, mas não garante funcionamento sob falhas persistentes.	Desenergize o circuito e inspecione cabo e conexões; depois confirme polaridade e condições elétricas nos limites especificados pelo fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5128 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5128 e para que tipo de cilindro ele serve?

É um detector magnético com célula GMR destinado a cilindros com ranhura em T. A detecção é feita pela posição magnética do pistão.

Qual é a saída elétrica e como é feita a conexão?

A saída é DC PNP normalmente aberta, com cabo PVC de 3 fios e 6 m. Consulte o datasheet para confirmar a pinagem e os valores elétricos antes da ligação.

Este sensor serve para um cilindro sem ranhura em T?

A ficha especifica aplicação em cilindros de ranhura em T e não confirma outro tipo de montagem. Para cilindros sem essa ranhura, valide a montagem com o fabricante antes de selecionar o produto.

Posso usar o MK5128 em uma entrada NPN ou normalmente fechada?

A configuração informada é PNP normalmente aberta, portanto não corresponde diretamente a uma entrada que exija NPN ou normalmente fechada. Verifique a compatibilidade do circuito de controle antes da compra.

O sensor não está detectando o pistão: o que devo verificar antes de trocar?

Verifique se está instalado na ranhura em T, se a posição de montagem permite detectar o pistão e se o circuito está alimentado corretamente. Confirme também a pinagem e a leitura da entrada conforme o datasheet.

O controlador não recebe o sinal; o sensor pode estar com defeito?

Pode haver incompatibilidade entre a entrada do controlador e a saída PNP normalmente aberta, ou um problema de ligação. Compare o tipo de entrada, a alimentação e a conexão com a documentação do fabricante antes de substituir o sensor.

Como decido entre este modelo e um sensor com outra saída?

Escolha o MK5128 quando a aplicação requerer detecção em ranhura em T e aceitar saída DC PNP normalmente aberta. Se o circuito exigir outra lógica, confirme uma referência compatível com o fabricante; a ficha não identifica modelos alternativos.

O produto acompanha cabo ou preciso comprar uma conexão à parte?

O sensor é descrito com cabo PVC de 6 m e 3 fios. A ficha fornecida não lista acessórios adicionais inclusos.

Quais cuidados devo tomar na instalação?

Desenergize o circuito e confirme no datasheet a pinagem, a alimentação e os limites elétricos antes de ligar o cabo. Instale o sensor na ranhura em T seguindo as instruções do fabricante e valide a comutação após a montagem.

Como confirmar a posição correta do sensor no cilindro?

Use o procedimento de posicionamento indicado no datasheet do MK5128 e valide o estado da saída durante o movimento do pistão. Os dados fornecidos não especificam ferramenta ou torque de fixação.

GLOSSÁRIO TÉCNICO

Célula GMR

Elemento de detecção magnética usado pelo sensor para identificar a posição magnética do pistão. (Ref.: tecnologia do sensor: célula GMR)

PNP

Tipo de saída discreta que fornece sinal positivo à entrada conectada, conforme a configuração elétrica do circuito. (Ref.: configuração de saída: DC PNP)

Normalmente aberta

Lógica de saída indicada como aberta no estado normal de referência do sensor; consulte a documentação para as condições de comutação. (Ref.: configuração de saída: normalmente aberta)

Sensibilidade magnética

Parâmetro associado à resposta do sensor ao campo magnético. (Ref.: 2,8 mT)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, conforme condições de ensaio aplicáveis. (Ref.: IP65, IP67 e IP69K)
