- Referência do fabricante: MK5122
- EAN: 4021179151481
- NCM do produto: 85365090
Destaques do Produto
Tecnologia
GMR...mais
Saiba mais sobre: "MK5122 IFM - Detector p/ Cilindro T Detecção magnética GMR PNP NA 10kHz IP67"
Destaques do Produto
Tecnologia
GMR
Tipo de Saída
PNP
Função
Normalmente Aberto
Conexão
M8
Grau de Proteção
IP67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

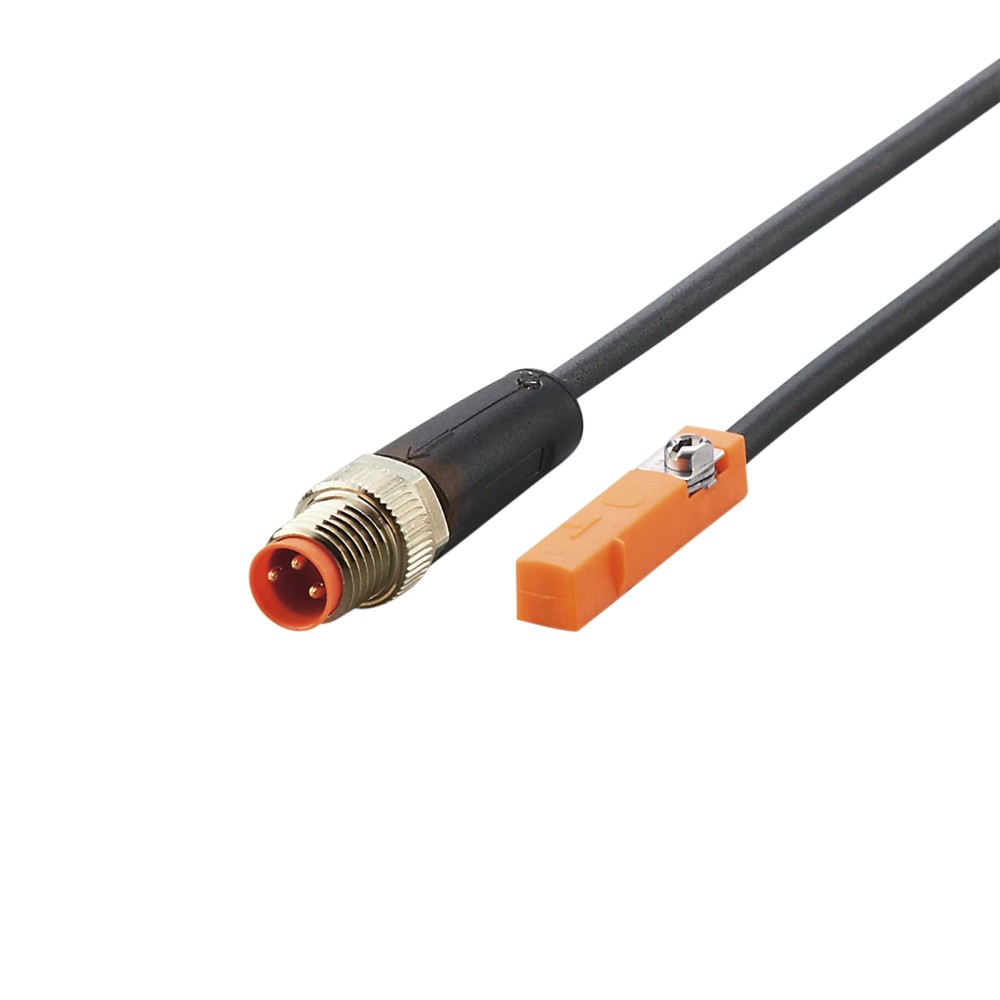

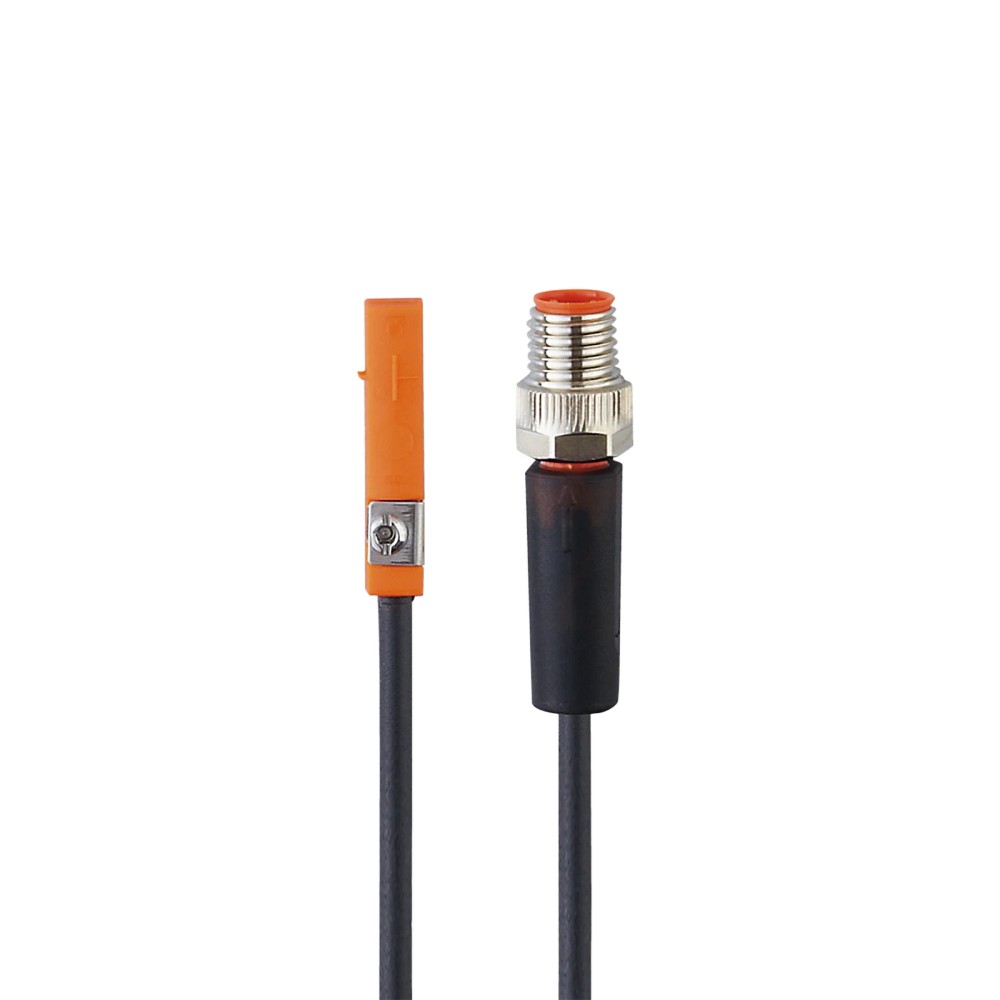

Sobre o MK5122 IFM - Detector p/ Cilindro T Detecção magnética GMR PNP NA 10kHz IP67
O MK5122 é um sensor de proximidade magnético desenvolvido pela IFM para monitoramento de posição em cilindros pneumáticos com ranhura tipo T. Utiliza tecnologia de célula GMR para detecção precisa com alta frequência de 10kHz. Com saída PNP normalmente aberta e grau de proteção IP67, é uma solução robusta para automação industrial.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | MK5122 |
| Marca | IFM |
| Tecnologia | GMR |
| Saída | PNP |
| Função | Normalmente Aberto |
| Conexão | Cabo 1m c/ M8 |
| Frequência | 10kHz |
| Proteção | IP67 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros pneumáticos com ranhura tipo T (standard)
- Sistemas de automação industrial DC
- Aplicações com alta frequência de ciclo (até 10kHz)
⚠ Considere outro se precisa de:
- Cilindros pneumáticos sem ranhura T
- Cilindros sem pistão magnético
- Ambientes com submersão contínua em fluidos corrosivos não compatíveis com PUR
- Aplicações que exigem saída NPN ou NF (Normalmente Fechado)
APLICAÇÕES E USO
- Monitoramento de fim de curso em cilindros pneumáticos
- Detecção de posição em linhas de montagem automatizadas
- Sistemas de embalagem que utilizam atuadores pneumáticos
- Ambientes industriais com necessidade de alta frequência de comutação
COMO ESCOLHER
Antes de comprar o MK5122 IFM - Detector p/ Cilindro T Detecção magnética GMR PNP NA 10kHz IP67, verifique estes pontos:
Escolha o MK5122 se:
Seu sistema utiliza cilindros com ranhura T e você necessita de um sensor PNP com alta velocidade de resposta (10kHz) e proteção IP67.
Busque outra opção se:
Seu sistema exigir saída NPN, montagem em cilindros sem ranhura ou em ranhuras tipo C, ou se a aplicação exigir especificações de proteção superiores a IP67.
ESPECIFICAÇÕES TÉCNICAS
| Dados de detecção | ||
|---|---|---|
| Tecnologia | Célula GMR | Princípio de funcionamento do sensor |
| Sensibilidade | 2,8 mT | Intensidade do campo magnético necessária para comutação |
| Dados elétricos | ||
|---|---|---|
| Tipo de Saída | PNP | Configuração de comutação elétrica |
| Função | Normalmente aberto | Estado do contato sem detecção |
| Frequência | 10000 Hz | Velocidade máxima de comutação |
| Proteções | Inversão de polaridade, curto-circuito, sobrecarga | Segurança operacional embarcada |
| Dados mecânicos e ambientais | ||
|---|---|---|

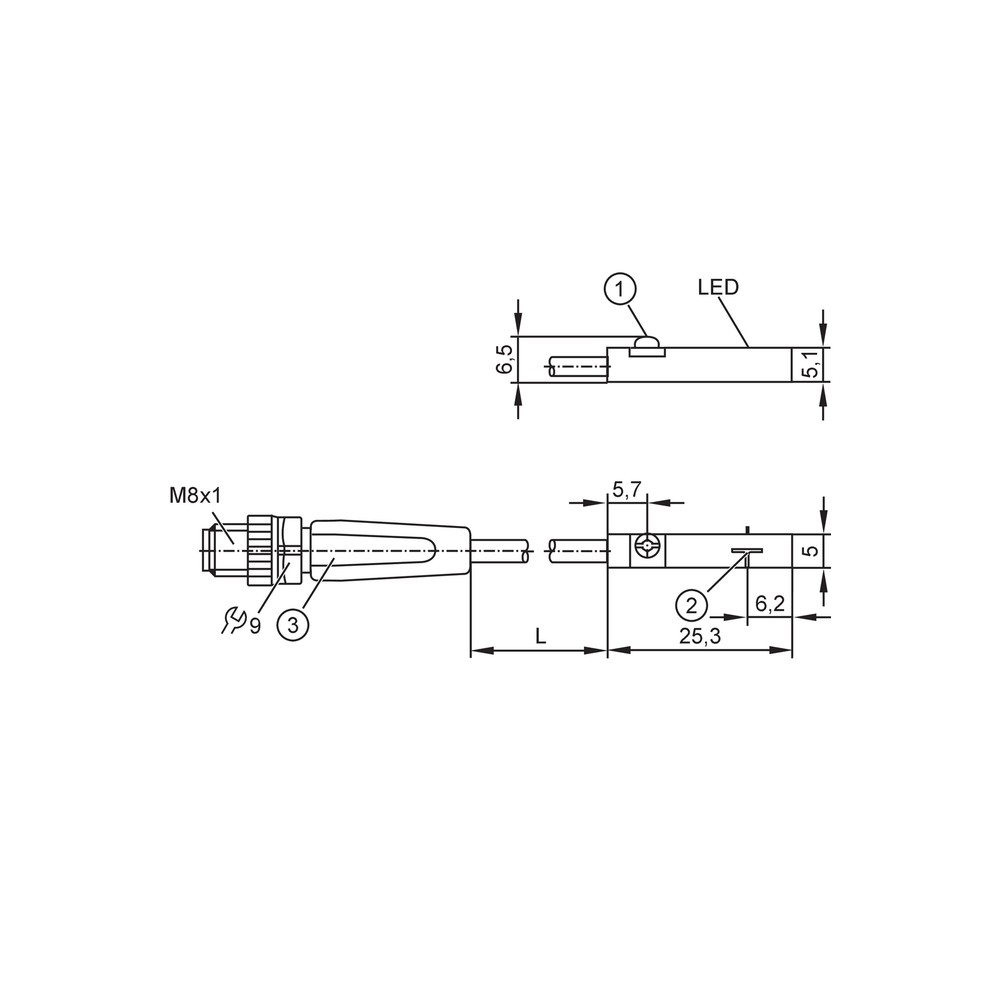

| Dimensões | 25,3 x 5 x 6,5 mm | Tamanho físico do componente |
| Tipo de Ranhura | T | Compatibilidade mecânica de montagem |
| Conexão | Cabo 1m PUR com M8 | Interface de conexão física |
| Grau de Proteção | IP65, IP67 | Resistência ambiental |
COMPATIBILIDADE
Comunicação
• Digital (PNP)
Conexões
Elétrica
Conector M8, 3 polos
Processo
Ranhura tipo T para cilindros pneumáticos
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Cilindros com ranhura T | ✓ | O design mecânico é específico para esse padrão de montagem. |
| Sistemas de controle 24V DC PNP | ✓ | Compatível com entradas digitais PNP padrão industrial. |
| Ambientes com alta vibração | ✓ | A fixação em ranhura T e a construção robusta garantem estabilidade. |
| Cilindros tipo C-Slot | ✗ | Incompatibilidade geométrica de fixação. |
INSTALAÇÃO
Como instalar o MK5122 IFM - Detector p/ Cilindro T Detecção magnética GMR PNP NA 10kHz IP67
- Limpe a ranhura T do cilindro para remover resíduos.
- Insira o sensor na ranhura T do cilindro pneumático.
- Deslize o sensor até a posição de detecção desejada.
- Aperte o parafuso de fixação para travar o sensor na posição.
- Conecte o plug M8 ao cabo de extensão ou à entrada do controlador.
- Verifique o acionamento do LED de status ao mover o pistão manualmente.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou LED não acende. | Falha na alimentação ou rompimento do cabo. | Verificar tensão de alimentação nos pinos do conector M8. |
| Sinal intermitente na saída. | Cabo mal conectado ou danificado. | Inspecionar integridade física do cabo PUR e firmeza do conector. |
| Saída desativada pela proteção interna. | Curto-circuito na carga conectada. | Verificar corrente da carga e se há curto-circuito na fiação externa. |
| Sensor nunca detecta o pistão. | Sensor fora do alcance magnético do pistão. | Reposicionar o sensor na ranhura T conforme desenho dimensional. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MK5122 e qual sua finalidade?
Este é um detector de proximidade magnético projetado especificamente para cilindros pneumáticos com ranhura tipo T, utilizando sensor de efeito GMR para detectar a posição do pistão.
O que acompanha o produto na embalagem?
O kit inclui o sensor com 1 metro de cabo PUR integrado e conector M8. Não acompanha suportes adicionais ou cabos de extensão, que devem ser adquiridos separadamente conforme a necessidade da instalação.
O sensor MK5122 serve para cilindros que não possuem ranhura T?
Este modelo não é compatível com cilindros de ranhura tipo C ou fixações por abraçadeira externa, sendo exclusivo para ranhuras em T.
Existe alguma aplicação onde este sensor não deve ser utilizado?
O sensor não deve ser aplicado em cilindros não magnéticos, pois depende do campo magnético do pistão para acionamento, nem em ambientes com temperaturas ou pressões que excedam as especificações técnicas da carcaça.
O que fazer se o sensor não sinalizar a posição do cilindro?
Geralmente indica falha na comunicação ou falta de detecção magnética. Verifique se a tensão de alimentação está correta (DC) e se o sensor está posicionado na ranhura dentro da zona de detecção do ímã do cilindro.
O que significa se o sensor parar de comutar inesperadamente?
Pode indicar um curto-circuito ou sobrecarga na saída PNP. Verifique a fiação e a carga conectada, garantindo que não ultrapassem os limites suportados pelo sensor.
Devo comprar este sensor ou uma alternativa universal?
Este produto é um componente de automação específico. A escolha entre este modelo e outros depende da compatibilidade física (ranhura T) e elétrica (PNP/NA), sendo um componente de substituição direta para modelos equivalentes da série IFM.
Este produto é vendido como um kit para múltiplos cilindros?
Este é um componente avulso. Se você precisa de redundância ou sensores para múltiplos cilindros, deve adquirir a quantidade equivalente de unidades MK5122, pois não são vendidos em kits de múltiplos sensores.
Quais cuidados tomar na instalação do sensor?
A instalação deve ser feita inserindo o sensor na ranhura T e fixando-o através do mecanismo próprio. Certifique-se de que o cabo não sofra tração excessiva e que o conector M8 esteja firmemente rosqueado para manter o grau de proteção IP67.
Qual a procedência deste sensor?
A procedência do produto é a IFM Electronic. Este componente é enviado e faturado diretamente pelo fabricante, garantindo a rastreabilidade e as especificações técnicas originais da marca.
GLOSSÁRIO TÉCNICO
GMR (Giant Magnetoresistance)
Tecnologia de sensor que utiliza o efeito de magnetorresistência gigante para detectar campos magnéticos com alta sensibilidade. (Ref.: Tecnologia do sensor)
PNP
Tipo de saída onde o sensor comuta o polo positivo da fonte de alimentação para a carga (comutação positiva). (Ref.: Tipo de saída)
IP67
Classificação de proteção contra ingresso de poeira e imersão temporária em água (até 1m por 30 min). (Ref.: Grau de proteção)
Sensibilidade Magnética
Valor do campo magnético (em mT - militesla) necessário para que o sensor alterne seu estado. (Ref.: Sensibilidade magnética)
Normalmente Aberto (NA)
Estado do contato do sensor que permanece aberto sem detecção e fecha ao detectar o alvo magnético. (Ref.: Função de saída)
