Sensor Magnético IFM MK5119 - Detecção em Ranhura T

Pré-visualizar: MK5119 IFM - Sensor de Cilindro Magnético IFM Detecção em ranhura T PNP, 10kHz, Cabo 0,3m

MK5119 IFM - Sensor de Cilindro Magnético IFM Detecção em ranhura T PNP, 10kHz, Cabo 0,3m

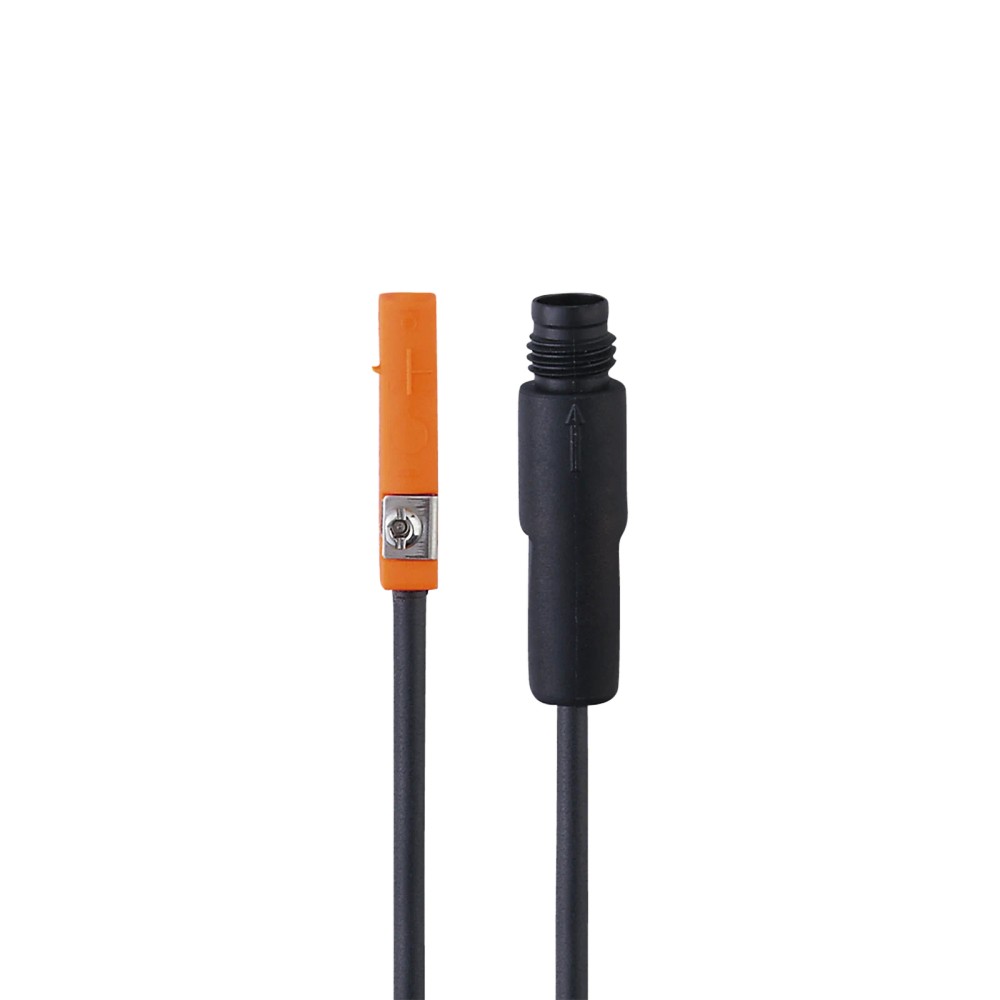

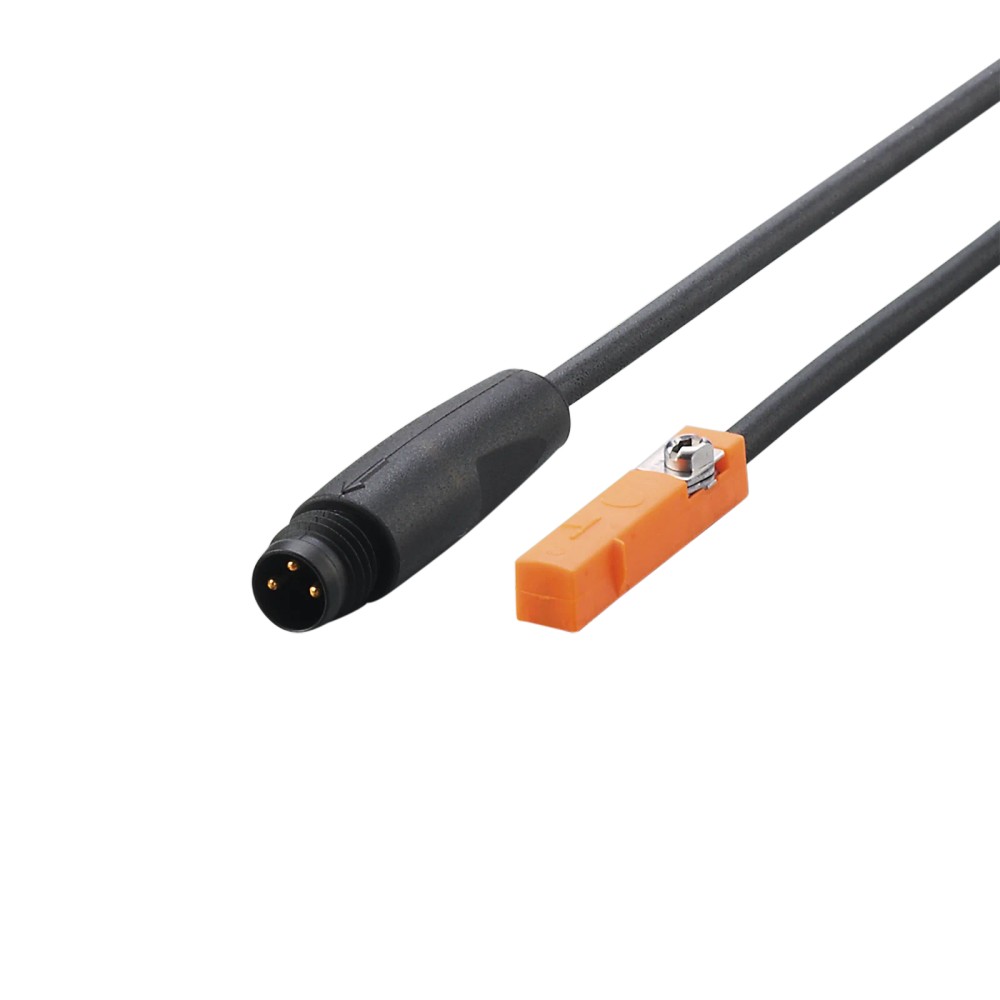

Imagem meramente ilustrativa

R$ 517,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5119
EAN: 4021179151450
NCM do produto: 85365090

Destaques do Produto Tipo de Ranhura...mais

Fechar menu

Saiba mais sobre: "MK5119 IFM - Sensor de Cilindro Magnético IFM Detecção em ranhura T PNP, 10kHz, Cabo 0,3m"

Destaques do Produto

Tipo de Ranhura

T-slot

Saída

PNP

Função

Normalmente fechado

Conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5119 IFM - Sensor de Cilindro Magnético IFM Detecção em ranhura T PNP, 10kHz, Cabo 0,3m

O sensor MK5119 da IFM é um detector de posição magnético projetado para cilindros pneumáticos com ranhura em T. Utiliza tecnologia de célula GMR para oferecer alta precisão de resposta em aplicações dinâmicas. Com saída PNP e frequência de comutação de 10 kHz, garante integração eficiente em sistemas industriais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	MK5119
Tecnologia	Célula GMR
Saída	PNP
Frequência	10 kHz
Grau de Proteção	IP 65/67
Conexão	M8
Dimensões	25 x 5 x 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com padrão de ranhura em T (T-slot)
Sistemas de automação industrial que exigem alta frequência de comutação (até 10kHz)
Aplicações DC operando com lógica PNP

⚠ Considere outro se precisa de:

Cilindros com ranhura em formato C (C-slot)
Aplicações expostas a campos magnéticos externos intensos constantes
Ambientes com submersão contínua em fluidos não compatíveis com IP67

APLICAÇÕES E USO

Monitoramento de fim de curso em cilindros pneumáticos de ranhura em T.
Aplicações de automação que exigem alta cadência de medição.
Ambientes industriais que demandam vedação IP67 contra poeira e umidade.

COMO ESCOLHER

Antes de comprar o MK5119 IFM - Sensor de Cilindro Magnético IFM Detecção em ranhura T PNP, 10kHz, Cabo 0,3m, verifique estes pontos:

Quando escolher o MK5119

Utilize quando o projeto exigir detecção magnética rápida (10kHz) em cilindros com perfil de ranhura em T e interface PNP.

Quando evitar este modelo

Evite se o seu sistema exigir lógica de saída NPN ou Normalmente Aberto (NO), ou se o cilindro utilizar perfil de ranhura tipo C, incompatível com este modelo.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Tecnologia de detecção	Célula GMR	Princípio de operação baseado em magnetoresistência gigante para alta precisão.
Sensibilidade magnética	2,8 mT	Ponto de acionamento definido para detecção do campo magnético do pistão.

Dados Elétricos
Saída de comutação	PNP	Padrão de sinal positivo na saída quando o sensor é ativado.
Função de saída	Normalmente fechado	O sinal permanece ativo (nível alto) até que o campo magnético seja detectado.
Frequência de comutação	10000 Hz	Capacidade de processar 10 mil ciclos por segundo, ideal para movimentos rápidos.

Dados Mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões compactas para montagem em ranhuras padrão T.
Conexão	0,3 m PUR-cabo, M8 Conexão	Cabo flexível de poliuretano com conector padrão M8 industrial.
Grau de proteção	IP 65, IP 67	Proteção contra jatos de água e imersão temporária conforme normas.

COMPATIBILIDADE

Comunicação

• Digital (PNP)

Conexões

Elétrica M8 Conector (3 fios)

Processo Montagem em ranhura T (T-slot)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindros com ranhura em T	✓	Projeto mecânico otimizado para este perfil de ranhura.
Controladores com entrada NPN	✗	O sensor é configurado para saída PNP (comutação positiva).
Aplicações de alta velocidade (10kHz)	✓	A tecnologia GMR suporta frequências de comutação elevadas.

INSTALAÇÃO

Como instalar o MK5119 IFM - Sensor de Cilindro Magnético IFM Detecção em ranhura T PNP, 10kHz, Cabo 0,3m

Identifique a ranhura em T no corpo do cilindro.
Insira o sensor na ranhura na posição desejada.
Deslize o sensor até a área de detecção do campo magnético.
Ajuste a posição fina para garantir o sinal estável.
Fixe o sensor apertando o parafuso de montagem integrado.
Conecte o cabo M8 ao conector de interface do sistema.

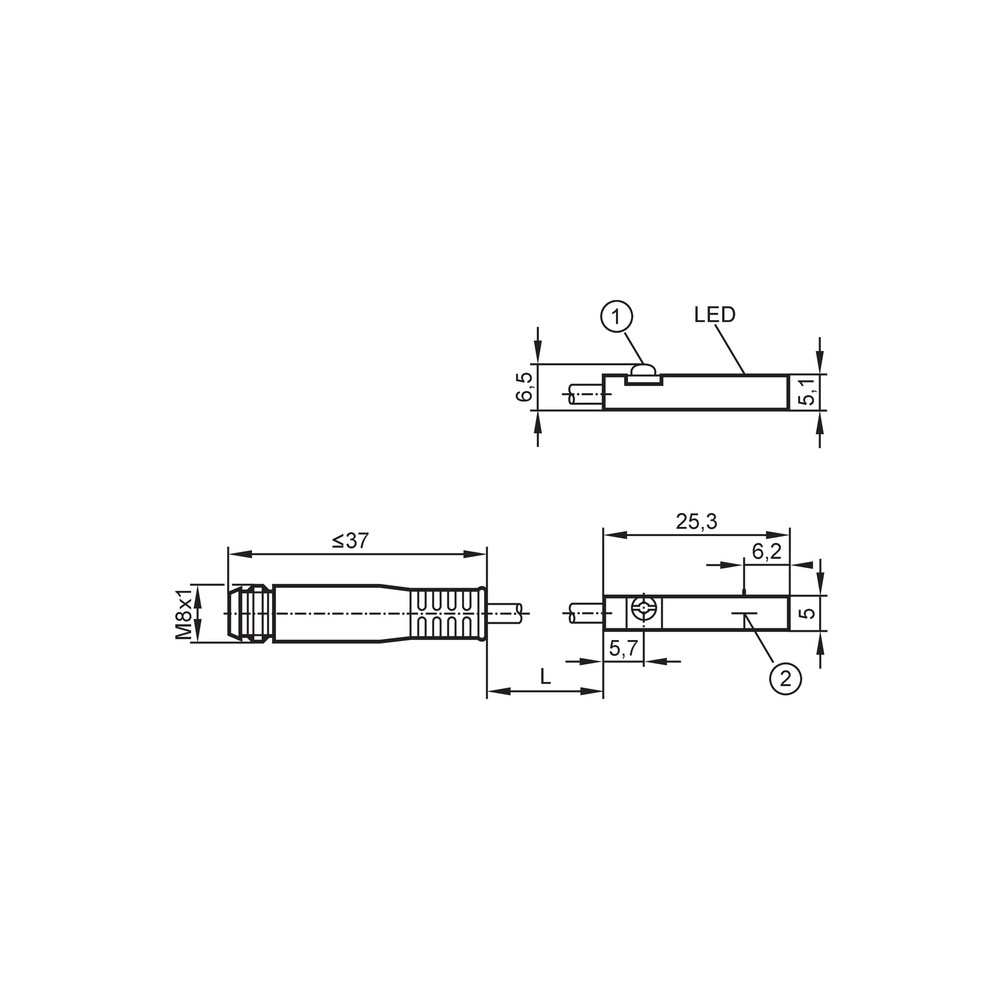

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não detecta a posição do pistão.	Sensor mal posicionado na ranhura em T.	Verifique o alinhamento do sensor com a zona de atuação magnética do cilindro.
Sinal de saída inexistente ou LED de erro ativo.	Curto-circuito na carga de saída.	Desconecte a carga e meça a tensão na saída para validar o funcionamento do sensor.
Sensor não liga ou apresenta comportamento errático.	Tensão de alimentação fora da faixa (abaixo de 10V ou acima de 30V).	Utilize um multímetro para medir a tensão de alimentação no conector M8.
Comutações falsas ou não esperadas.	Interferência magnética externa elevada.	Afaste outras fontes de campos magnéticos ou metais ferrosos próximos ao sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Português) (Datasheet) Desenho em escala do sensor (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MK5119 da IFM?

O MK5119 é um sensor magnético para cilindros pneumáticos com ranhura em T, operando por tecnologia de célula GMR para detecção de posição do pistão.

O que acompanha este produto?

O pacote inclui apenas o sensor magnético MK5119 com cabo de 0,3m fixo e conector M8. Acessórios de montagem específicos para o tipo de perfil do cilindro devem ser verificados conforme a necessidade da aplicação.

Este sensor funciona em qualquer cilindro pneumático?

Este sensor não deve ser utilizado em cilindros que não possuam perfil de ranhura em T (T-slot), pois a fixação é projetada especificamente para este padrão mecânico.

Quais restrições de ambiente devo considerar?

Não utilize este sensor em ambientes com campos magnéticos intensos externos, pois a sensibilidade de 2,8 mT pode sofrer interferências que causam comutações falsas.

Por que o sensor parece não estar detectando o cilindro?

Se o sensor não comuta, verifique primeiro o alinhamento físico na ranhura do cilindro e certifique-se de que o LED indicador de status (se presente) ou a saída elétrica esteja reagindo à passagem do pistão.

Como diagnosticar falha na saída do sensor?

Verifique a continuidade do cabo e a tensão de alimentação de 10-30V DC no conector M8. Se a tensão estiver presente e a saída não chavear, o sensor pode estar danificado por sobrecarga externa.

Qual a diferença entre este sensor e um modelo normalmente aberto?

O MK5119 utiliza saída PNP com lógica normalmente fechada, enquanto outros modelos podem ser PNP normalmente aberto (NO) ou NPN. A escolha depende da lógica do seu controlador (CLP).

Este sensor é mais rápido que um sensor tipo Reed?

Este modelo possui uma frequência de comutação de 10.000 Hz, sendo adequado para aplicações de alta velocidade que exigem resposta rápida, superando sensores Reed convencionais.

Como instalar corretamente na ranhura do cilindro?

A instalação deve ser feita inserindo o sensor na ranhura em T, ajustando a posição onde o campo magnético é detectado e fixando o parafuso de montagem para garantir a estabilidade contra vibrações.

Qual a procedência deste componente?

O produto é fabricado pela IFM Electronic, com conformidade técnica e suporte direto da marca. A origem e qualidade seguem os padrões globais de sensoriamento industrial da empresa.

GLOSSÁRIO TÉCNICO

GMR (Giant Magnetoresistance)

Tecnologia de célula sensível a campos magnéticos que oferece alta precisão e resposta rápida na detecção da posição do pistão. (Ref.: Tecnologia de detecção)

PNP

Tipo de saída de comutação que fornece tensão positiva (positivo da alimentação) quando ativado. (Ref.: Saída de comutação)

T-slot (Ranhura em T)

Padrão de montagem em cilindros pneumáticos onde o sensor é inserido e fixado dentro de uma ranhura em forma de T. (Ref.: Tipo de ranhura)

Sensibilidade Magnética

Intensidade do campo magnético necessária para que o sensor altere seu estado de comutação, aqui definida em 2,8 mT. (Ref.: Sensibilidade magnética)

Frequência de Comutação

Taxa máxima de ciclos de ligar/desligar que o sensor consegue processar por segundo, sendo 10.000 Hz neste modelo. (Ref.: Frequência de comutação)
