Sensor de Cilindro IFM MK5116

Pré-visualizar: MK5116 IFM - Sensor de Cilindro GMR IFM Detecção Magnética PNP 10000Hz IP67

MK5116 IFM - Sensor de Cilindro GMR IFM Detecção Magnética PNP 10000Hz IP67

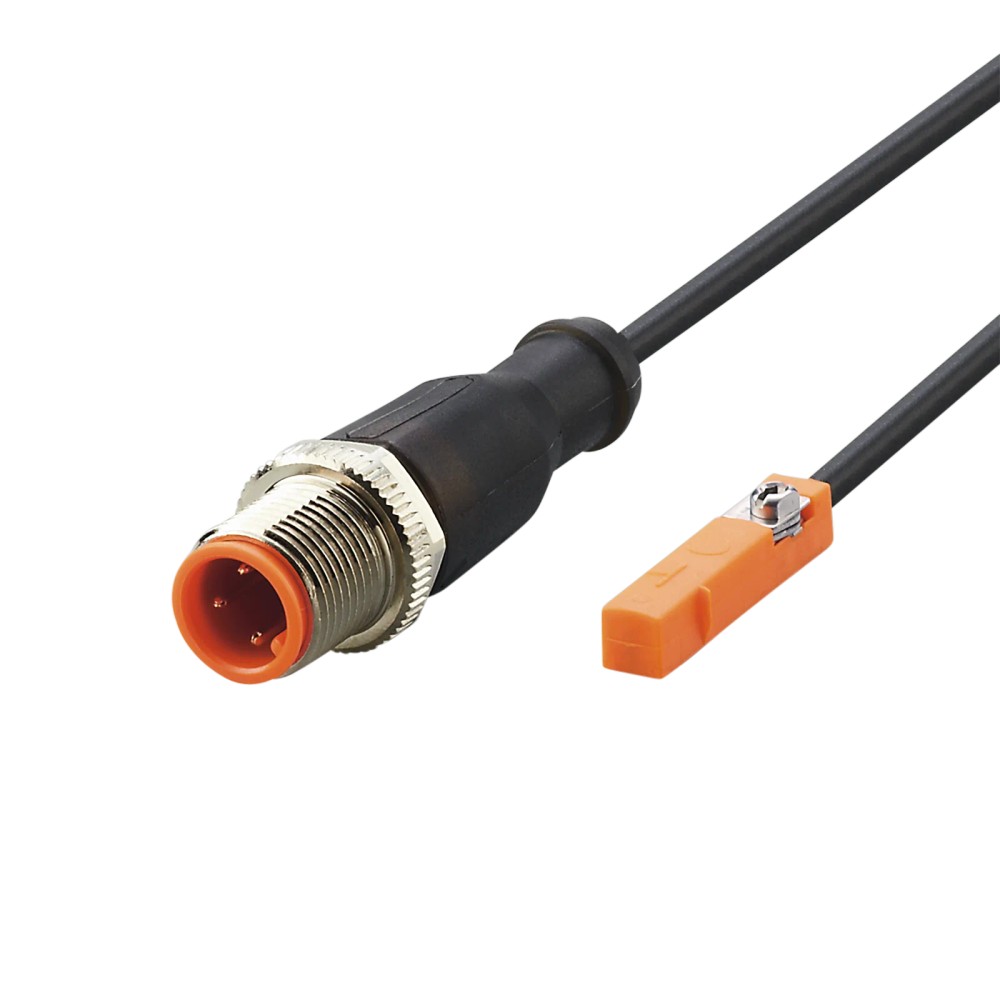

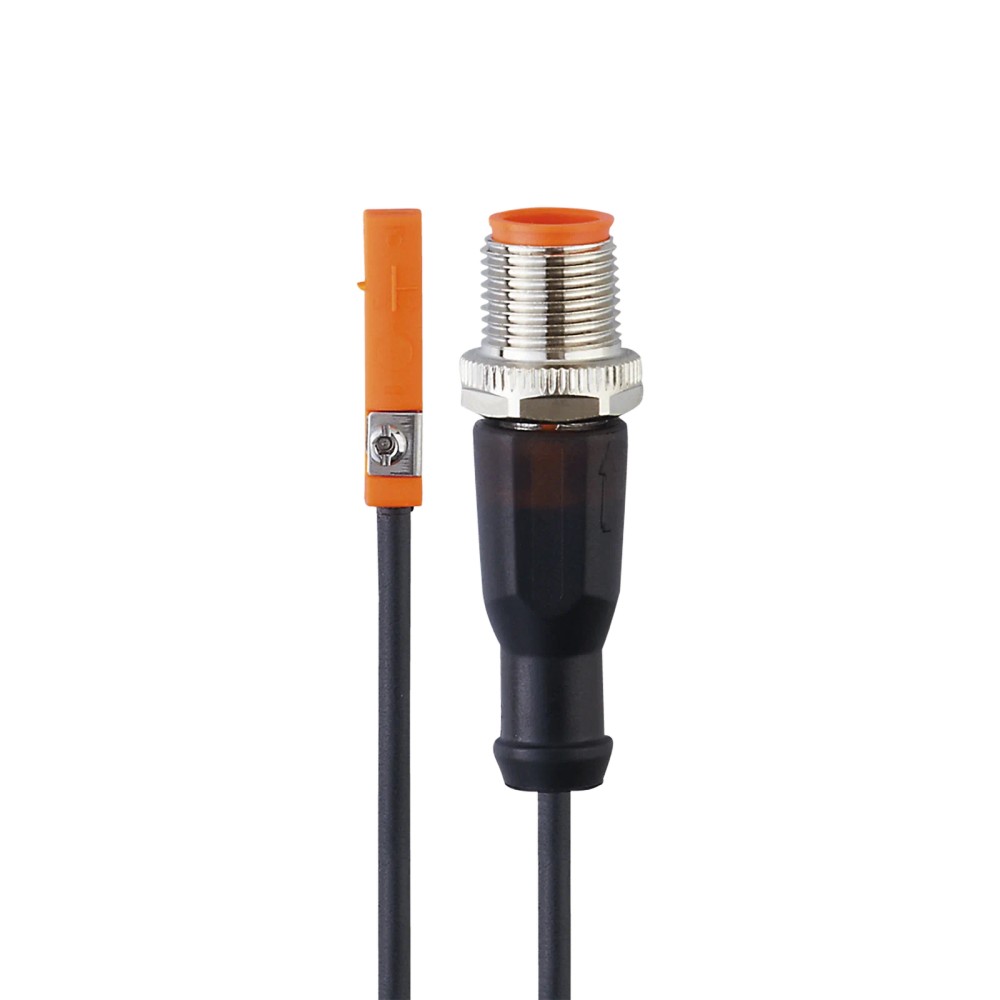

Imagem meramente ilustrativa

R$ 598,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5116
EAN: 4021179151429
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "MK5116 IFM - Sensor de Cilindro GMR IFM Detecção Magnética PNP 10000Hz IP67"

Destaques do Produto

Tecnologia de detecção

Célula GMR

Tipo de saída

PNP, normalmente aberta

Sensibilidade magnética

2,8 mT

Frequência de comutação

10.000 Hz

Conexão

Cabo PUR de 1 m; conexão M12

Proteção declarada

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM MK5116 — Sensor de cilindro com célula GMR, saída PNP normalmente aberta, 10.000 Hz, IP65/IP67

O IFM MK5116 é um sensor magnético de cilindro com célula GMR, destinado à detecção magnética em aplicações com cilindros. Possui saída DC PNP normalmente aberta, frequência de comutação de 10.000 Hz e sensibilidade magnética de 2,8 mT. Seu corpo mede 25 × 5 × 6,5 mm e o conjunto informado inclui cabo PUR de 1 m e conexão M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Célula GMR
Aplicação indicada	Cilindro
Saída	DC PNP, normalmente aberta
Sensibilidade magnética	2,8 mT
Frequência de comutação	10.000 Hz
Dimensões	25 × 5 × 6,5 mm
Conexão informada	Cabo PUR de 1 m; conexão M12
Grau de proteção	IP65 e IP67
Número de fios	3
Proteções elétricas	Inversão de polaridade, curto-circuito e sobrecarga

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção magnética em cilindros, conforme a aplicação indicada na ficha do produto.
Instalações que aceitem saída DC PNP normalmente aberta e a conexão informada de cabo PUR de 1 m com conexão M12.
Aplicações em que as dimensões de 25 × 5 × 6,5 mm e a sensibilidade magnética de 2,8 mT atendam aos requisitos do conjunto.

⚠ Considere outro se precisa de:

Não selecione este modelo quando o circuito exigir saída NPN ou contato normalmente fechado; a ficha especifica saída PNP normalmente aberta.
Não selecione sem verificar a compatibilidade elétrica e mecânica com o controlador, o cilindro e o conector da instalação: a ficha não informa pinagem, tensão de alimentação nem padrão de montagem.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detecção magnética em cilindros. Verifique a compatibilidade de montagem com o cilindro específico, pois o padrão de fixação não consta nos dados fornecidos.
Possibilidade de uso em sistemas de automação com entrada DC PNP normalmente aberta, desde que a tensão e a interface elétrica sejam compatíveis; confirme esses parâmetros no datasheet e na documentação do controlador.
Para ambientes que exijam proteção IP65 ou IP67, considere os graus declarados e valide a montagem e a conexão nas condições reais de operação. A ficha não informa faixa de temperatura ou resistência a agentes químicos.

COMO ESCOLHER

Antes de comprar o IFM MK5116 — Sensor de cilindro com célula GMR, saída PNP normalmente aberta, 10.000 Hz, IP65/IP67, verifique estes pontos:

Escolha o MK5116 quando

A aplicação for detecção magnética em cilindro e o sistema aceitar saída DC PNP normalmente aberta, sensibilidade de 2,8 mT e frequência de comutação de 10.000 Hz.

Verifique antes de especificar

Confirme no datasheet e no projeto a tensão de alimentação, a pinagem, o tipo de conector requerido e a compatibilidade mecânica com o cilindro. Esses detalhes não estão especificados nos dados fornecidos.

Considere outra versão quando

O circuito exigir saída NPN ou normalmente fechada, ou quando as dimensões e a sensibilidade magnética declaradas não atenderem aos requisitos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	MK5116	Código do produto IFM informado na ficha.
Tipo de produto	Sensor do cilindro com célula GMR	Descrição técnica do produto.
Aplicação	Cilindro	Aplicação indicada nos dados do anúncio.
Marca	IFM	Fabricante informado.
SKU / Part Number	MK5116	Identificadores do produto.
GTIN	4021179151429	Identificador comercial informado.

Tecnologia e detecção
Tipo de sensor	Célula GMR	Tecnologia de detecção indicada na ficha.
Sensibilidade magnética	2,8 mT	Valor nominal informado para a sensibilidade magnética.

Saídas e dados elétricos
Configuração de saída	Normalmente aberta, DC, PNP	Tipo de saída declarado; verificar tensão de alimentação e compatibilidade da entrada do controlador no datasheet.
Número de fios	3 fios	Configuração informada na ficha; pinagem não fornecida nos dados disponíveis.
Frequência de comutação	10.000 Hz	Frequência de comutação indicada pelo fabricante nos dados do produto.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Proteção contra curto-circuitos	Sim	Proteção declarada para a saída; não substitui a verificação das condições elétricas de instalação.
Proteção contra sobrecarga	Sim	Proteção declarada nos dados do produto.

Conexão elétrica
Cabo	PUR, 1 m	Tipo e comprimento de cabo informados.
Conexão	M12	Conexão informada; pinagem e configuração do conector não constam nos dados disponíveis.

Condições ambientais
Grau de proteção	IP65, IP67	Graus de proteção declarados; a adequação depende das condições de montagem e conexão.

Dados mecânicos
Dimensões	25 × 5 × 6,5 mm	Dimensões informadas para o sensor.

COMPATIBILIDADE

Comunicação

• Saída de comutação DC PNP normalmente aberta; não há protocolo de comunicação digital informado.

Conexões

Elétrica Saída DC PNP normalmente aberta, 3 fios. A ficha informa cabo PUR de 1 m e conexão M12, mas não fornece tensão de alimentação, pinagem ou atribuição dos pinos; confirme esses dados no datasheet antes da ligação.

Processo Sensor indicado para aplicação em cilindro. A ficha não especifica padrão de fixação, ranhura compatível ou dimensões de montagem do cilindro; validar a compatibilidade mecânica no desenho e na documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal DC PNP normalmente aberto	✓	O tipo de saída informado é DC PNP normalmente aberta. A compatibilidade da tensão e da interface de entrada deve ser confirmada no datasheet e no controlador.
Circuito que exige saída NPN ou normalmente fechada	✗	A saída especificada para o MK5116 é PNP normalmente aberta.
Montagem em cilindro com compatibilidade mecânica confirmada	✓	A aplicação indicada é cilindro; o padrão de fixação específico não consta nos dados fornecidos e precisa ser conferido.
Instalação que exige protocolo de comunicação digital	✗	A ficha informa uma saída de comutação PNP e não declara protocolo digital.
Ambiente que requer proteção IP65 ou IP67	✓	Os graus de proteção informados são IP65 e IP67; a adequação depende das condições reais de instalação e do modo de conexão.

INSTALAÇÃO

Como instalar o IFM MK5116 — Sensor de cilindro com célula GMR, saída PNP normalmente aberta, 10.000 Hz, IP65/IP67

Confirme que o modelo MK5116 e a tecnologia de detecção atendem à aplicação prevista.
Verifique no datasheet a compatibilidade mecânica com o cilindro e o método de montagem; a ficha resumida não especifica o padrão de fixação.
Confira a compatibilidade entre a saída DC PNP normalmente aberta e a entrada do controlador, incluindo tensão de alimentação e requisitos elétricos.
Consulte a documentação do fabricante para identificar a pinagem antes de realizar a ligação dos 3 fios ou do conector M12.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante, sem presumir posição ou distância de detecção não informadas.
Após a ligação, teste a comutação com o cilindro e o sistema em condições seguras; verifique o estado do sinal no controlador.

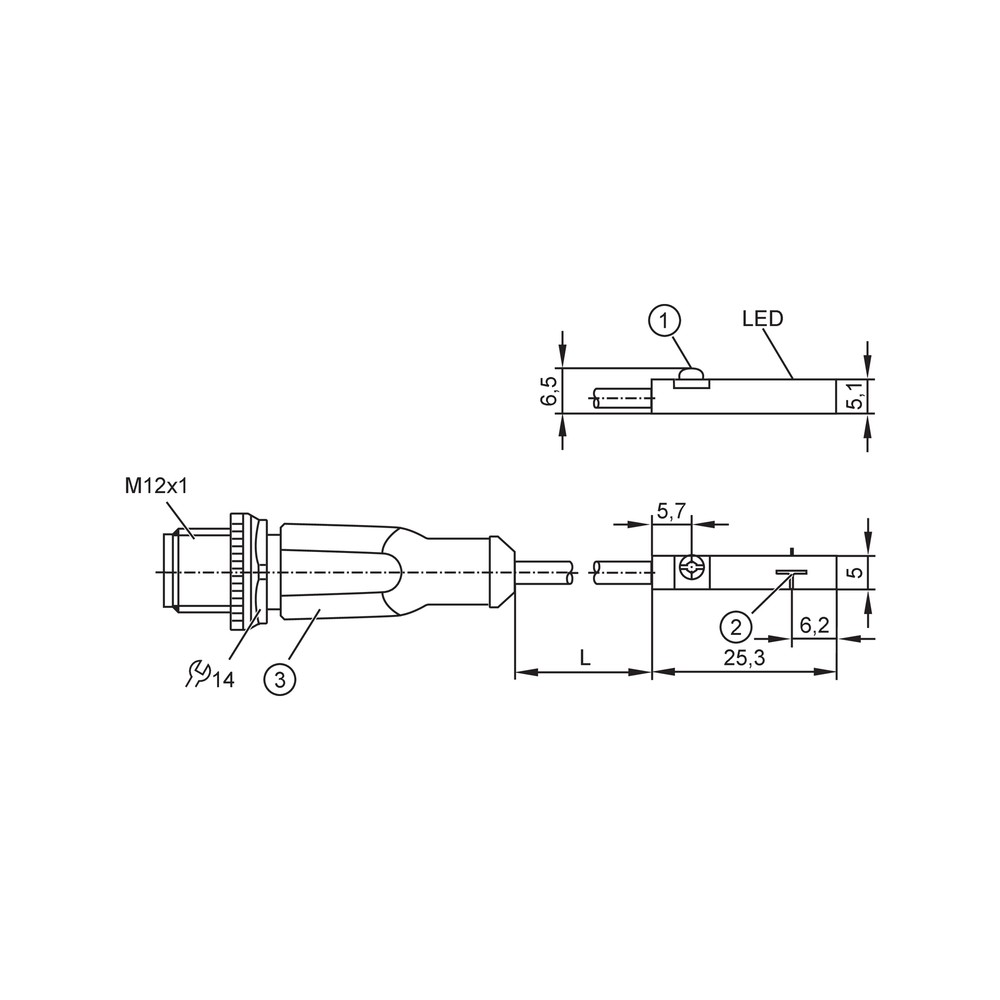

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador, ligação incorreta ou alimentação fora dos requisitos do sistema.	Confirme no datasheet a tensão e a pinagem; verifique o tipo de entrada do controlador e teste a continuidade/estado do sinal conforme o procedimento de manutenção.
A detecção do ímã no cilindro é intermitente ou não ocorre.	Possível incompatibilidade mecânica, posicionamento inadequado ou campo magnético insuficiente para a sensibilidade especificada.	Verifique a montagem e a posição do sensor conforme a documentação do cilindro e do fabricante; confirme se a aplicação atende à sensibilidade magnética de 2,8 mT.
O sinal permanece ativo ou não muda durante o ciclo do cilindro.	Pode haver seleção incompatível com a lógica normalmente aberta ou ausência de alteração do campo magnético detectado na posição instalada.	Confirme que o circuito espera uma saída normalmente aberta e observe o sinal enquanto movimenta o cilindro, verificando a posição e o alinhamento do sensor.
A saída deixa de funcionar após uma falha elétrica.	Possível curto-circuito, sobrecarga ou ligação com polaridade incorreta; as proteções declaradas não dispensam a inspeção do circuito e da instalação.	Desenergize o circuito e inspecione a fiação e a carga conectada; corrija a causa e consulte o datasheet antes de recolocar o sensor em operação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MK5116 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5116 e para que serve?

É um sensor de cilindro com célula GMR, indicado para detecção magnética em aplicações com cilindros. Sua saída é DC PNP normalmente aberta.

Ele funciona com entrada NPN ou com lógica normalmente fechada?

Não conforme a configuração informada: o MK5116 tem saída PNP normalmente aberta. Verifique se a entrada do controlador aceita esse tipo de sinal.

O produto acompanha cabo ou conector?

A ficha informa cabo PUR de 1 m e conexão M12. Não há outros acessórios listados como inclusos.

Posso usar este modelo em uma aplicação que exige saída NPN?

A ficha especifica saída PNP, não NPN. Para uma entrada que exija NPN, confirme uma versão adequada com o fabricante.

Ele serve para qualquer cilindro ou para detectar qualquer material?

A aplicação informada é cilindro e a tecnologia é magnética, com sensibilidade de 2,8 mT. A ficha não declara compatibilidade universal com cilindros nem detecção de materiais não magnéticos.

O sensor não comuta; o que devo verificar antes de trocar?

Confira primeiro a compatibilidade PNP da entrada, a alimentação e a pinagem no datasheet. Depois, verifique montagem, posição e presença do campo magnético durante o ciclo.

O sinal fica sempre ligado ou não muda com o movimento?

Verifique se o circuito espera uma saída normalmente aberta e se o sensor está posicionado para detectar a mudança do campo magnético. Confirme a montagem e observe o sinal no controlador.

Como escolher entre este sensor e outro modelo?

Escolha o MK5116 se forem compatíveis a aplicação em cilindro, a saída PNP normalmente aberta, a sensibilidade de 2,8 mT e as dimensões. Busque outra versão se o circuito exigir NPN ou contato normalmente fechado.

Que cuidados devo ter na instalação?

Use o desenho dimensional e consulte o datasheet para montagem e pinagem. Confirme também a compatibilidade elétrica antes de energizar o circuito.

Há um diagrama de ligação ou pinagem disponível nos dados do produto?

Os dados fornecidos incluem o datasheet do fabricante, mas não apresentam uma URL separada para diagrama de ligação ou pinagem. Consulte o datasheet para obter as instruções aplicáveis ao modelo.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor magnético indicada para o MK5116. (Ref.: tipo de sensor: célula GMR)

PNP

Tipo de saída de comutação especificado para este sensor; a entrada do controlador precisa ser compatível. (Ref.: configuração de saída: DC PNP)

Normalmente aberta

Configuração de saída declarada para o MK5116. (Ref.: configuração de saída: normalmente aberta)

Sensibilidade magnética

Parâmetro informado para caracterizar a detecção magnética do sensor. (Ref.: 2,8 mT)

Grau de proteção IP

Classificação de proteção declarada para o produto; a adequação depende das condições de instalação. (Ref.: IP65, IP67)
