Sensor Magnético para Cilindro IFM MK5111

Pré-visualizar: MK5111 IFM - Detector para Cilindros T-Slot Detecção magnética em cilindros GMR, PNP, 10kHz, IP69K

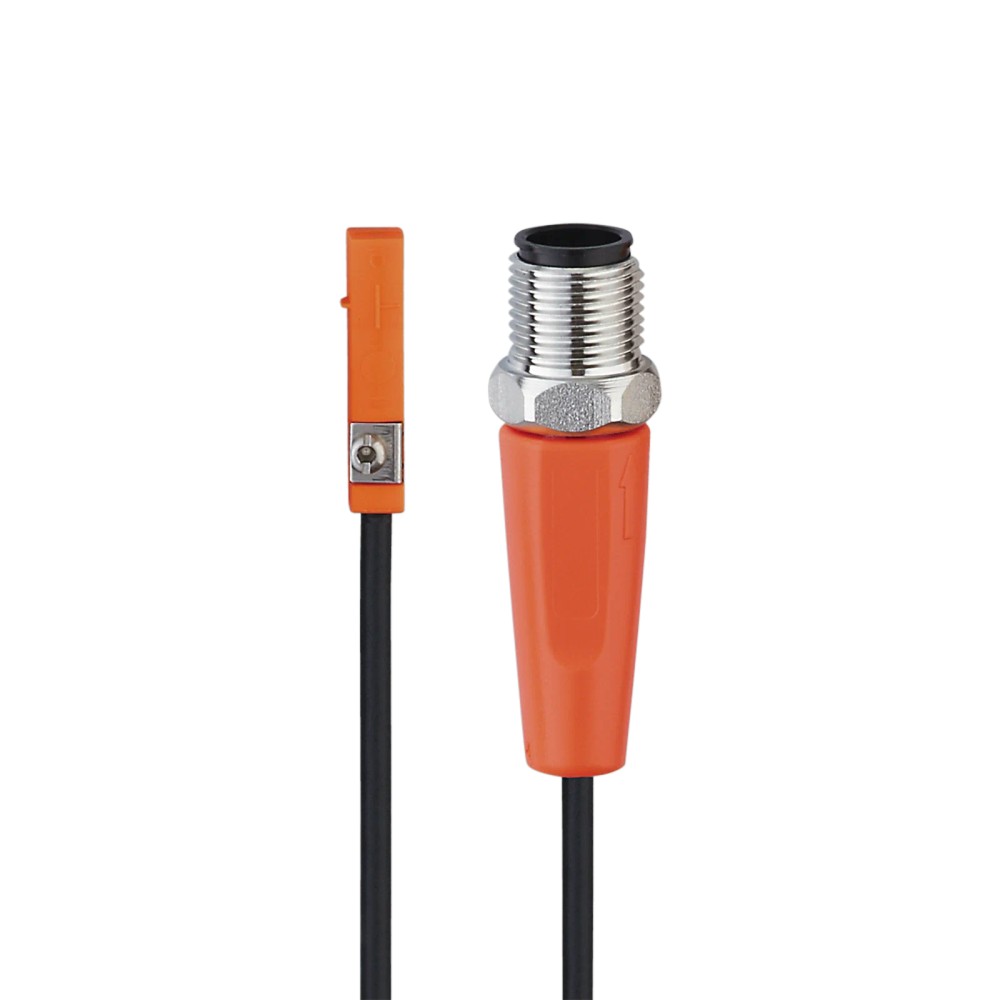

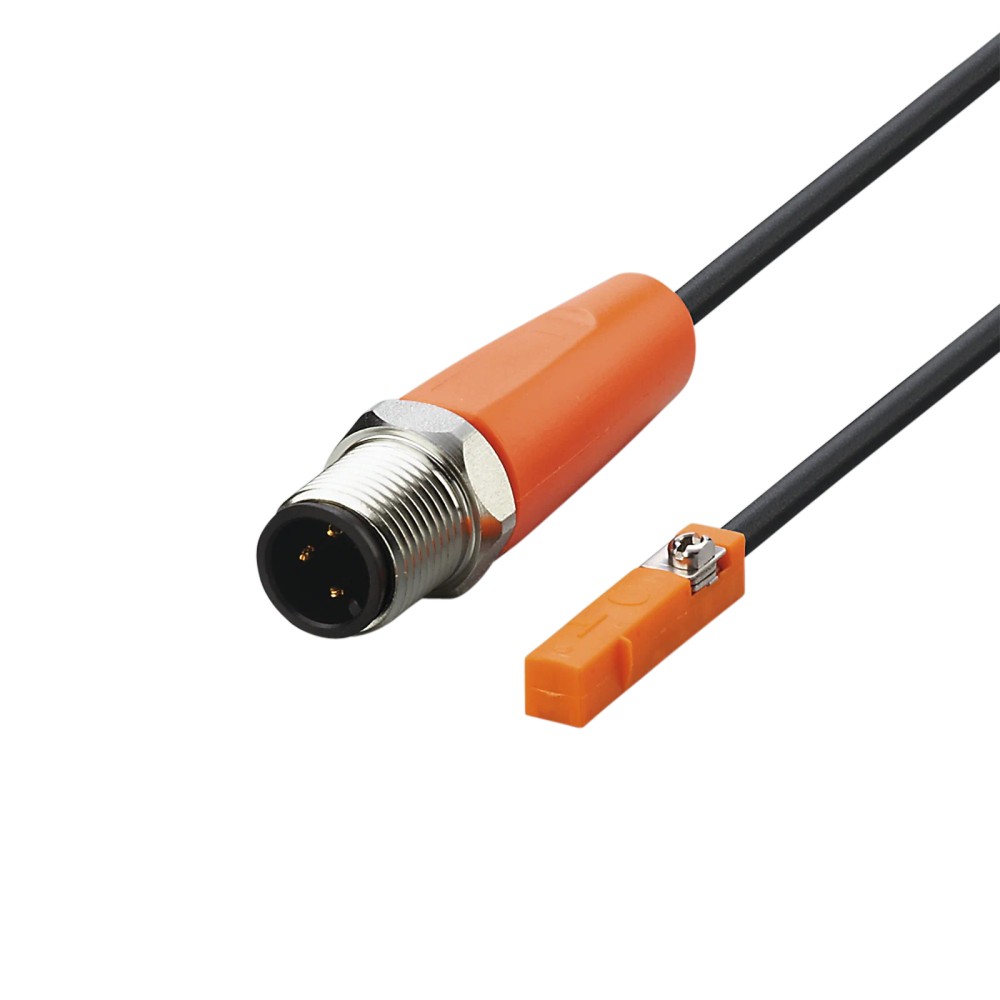

MK5111 IFM - Detector para Cilindros T-Slot Detecção magnética em cilindros GMR, PNP, 10kHz, IP69K

Imagem meramente ilustrativa

R$ 584,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5111
EAN: 4021179151375
NCM do produto: 85365090

Destaques do Produto Formato de montagem...mais

Fechar menu

Saiba mais sobre: "MK5111 IFM - Detector para Cilindros T-Slot Detecção magnética em cilindros GMR, PNP, 10kHz, IP69K"

Destaques do Produto

Formato de montagem

Cilindro com ranhura em T

Tecnologia de detecção

Célula GMR

Tipo de saída

PNP normalmente aberta

Frequência de comutação

10.000 Hz

Conexão

Cabo de 0,3 m com conexão M12

Proteção declarada

IP65, IP67 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros de ranhura em T IFM MK5111, célula GMR, saída PNP normalmente aberta, 10 kHz, IP65/IP67/IP69K

O IFM MK5111 é um detector magnético para cilindros com ranhura em T, baseado em célula GMR, usado para detectar a posição do êmbolo magnético. Possui saída PNP normalmente aberta e frequência de comutação de 10.000 Hz. Seu cabo PVC de 0,3 m termina em conexão M12, e o grau de proteção informado é IP65, IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector para cilindros de ranhura em T
Tecnologia	Célula GMR
Saída de comutação	PNP, normalmente aberta
Frequência de comutação	10.000 Hz
Sensibilidade magnética	2,8 mT
Conexão	Cabo PVC de 0,3 m; conexão M12
Grau de proteção	IP65, IP67 e IP69K
Dimensões	25 x 5 x 6,5 mm
Alimentação/tipo de corrente informado	DC
Número de fios	3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T, desde que a geometria e a instalação sejam compatíveis com o MK5111 e o cilindro possua êmbolo magnético detectável.
Entradas de controle que aceitem sinal de sensor DC de três fios com saída PNP normalmente aberta; confirme os requisitos elétricos do controlador no datasheet.

⚠ Considere outro se precisa de:

Aplicações que exigem saída NPN ou contato normalmente fechado, pois a ficha identifica saída PNP normalmente aberta.
Cilindros sem ranhura em T ou sem êmbolo magnético detectável; a ficha não declara compatibilidade mecânica com essas configurações.
Não selecione sem validar a conexão M12 e a interface elétrica do equipamento receptor; a ficha não especifica protocolo de comunicação nem pinagem detalhada.

APLICAÇÕES E USO

Uso declarado: detecção magnética de posição em cilindros com ranhura em T; a ficha identifica o produto como detector para esse formato de cilindro.
Possibilidade de uso: sinalização de posição do êmbolo para uma entrada de controle compatível com saída DC PNP normalmente aberta. Essa aplicação depende da compatibilidade elétrica do receptor e da instalação correta.
A ficha lista IP65, IP67 e IP69K, mas não detalha condições de exposição, procedimentos de limpeza ou limites ambientais; valide esses requisitos no datasheet.

COMO ESCOLHER

Antes de comprar o Detector para cilindros de ranhura em T IFM MK5111, célula GMR, saída PNP normalmente aberta, 10 kHz, IP65/IP67/IP69K, verifique estes pontos:

Escolha o MK5111 quando

A aplicação exigir detecção magnética em cilindro com ranhura em T, saída PNP normalmente aberta e frequência de comutação de 10.000 Hz, e quando a conexão e os requisitos elétricos forem compatíveis com a instalação.

Busque outra configuração quando

O controlador exigir saída NPN ou normalmente fechada, ou quando o cilindro não tiver ranhura em T ou êmbolo magnético detectável. Para outras condições de montagem e interface, compare os dados do cilindro e do receptor com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação e forma de montagem declaradas.
Marca	IFM	Fabricante informado no anúncio.
Modelo/SKU/Part Number	MK5111	Identificação do produto.
GTIN	4021179151375	Código global de identificação informado.
Categoria	Sensores	Categoria comercial do produto.

Princípio de detecção
Tecnologia	Célula GMR	Tecnologia do sensor declarada.
Sensibilidade magnética	2,8 mT	Valor informado na ficha; consulte o datasheet para condições de medição.

Dados elétricos e saídas
Tipo de corrente	DC	Tipo de corrente informado; tensão de alimentação não consta nos dados fornecidos.
Tipo de saída	PNP, normalmente aberta	Estado e tipo de saída de comutação declarados.
Número de fios	3 fios	Configuração de condutores informada.
Frequência de comutação	10.000 Hz	Valor declarado para a frequência de comutação.

Conexões
Cabo	PVC, 0,3 m	Comprimento e material do cabo informados.
Conexão	M12	Tipo de conexão informado; pinagem não consta nos dados fornecidos.

Proteções e condições ambientais
Grau de proteção	IP65, IP67 e IP69K	Graus de proteção declarados na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada no contexto do produto.
Proteção contra curto-circuitos	Sim	Proteção indicada no contexto do produto.
Proteção contra sobrecarga	Sim	Proteção indicada no contexto do produto.

Dados mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões declaradas para o sensor.
Peso	20,9 g	Peso informado no dataset do produto.

Identificação documental e classificação
NCM	8536.50.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; o produto é especificado com saída de comutação PNP normalmente aberta.

Conexões

Elétrica Tipo de corrente DC, sensor de três fios, saída PNP normalmente aberta e cabo PVC de 0,3 m com conexão M12. A tensão de alimentação, a pinagem e a corrente de saída não estão especificadas nos dados fornecidos; consulte o datasheet antes de ligar.

Processo Montagem indicada para cilindros com ranhura em T. A ficha não informa conexão de processo roscada nem dimensões adicionais da interface mecânica; confirme o encaixe com o cilindro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e êmbolo magnético, ligado a entrada compatível com sensor DC PNP normalmente aberto	✓	Corresponde ao tipo de produto, princípio magnético e tipo de saída declarados; devem ser confirmados os requisitos elétricos e o encaixe específicos.
Entrada de controle que requer saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Cilindro sem ranhura em T ou sem êmbolo magnético detectável	✗	O produto é declarado para detecção magnética em cilindros com ranhura em T; a ficha não declara aplicação nesses casos.
Instalação que exige um protocolo de comunicação industrial específico	✗	Não há protocolo de comunicação informado; os dados descrevem uma saída de comutação PNP.
Ambiente que requer grau de proteção IP65, IP67 ou IP69K	✓	Esses graus de proteção constam na ficha. A adequação depende das condições reais de instalação e uso.

INSTALAÇÃO

Como instalar o Detector para cilindros de ranhura em T IFM MK5111, célula GMR, saída PNP normalmente aberta, 10 kHz, IP65/IP67/IP69K

Confirme que o cilindro possui ranhura em T e êmbolo magnético detectável.
Verifique no datasheet as dimensões de montagem e as condições elétricas necessárias antes da instalação.
Posicione o sensor na ranhura compatível do cilindro, seguindo as instruções do fabricante do cilindro e do sensor.
Fixe o sensor conforme o procedimento especificado no datasheet; os dados fornecidos não informam ferramenta nem torque de aperto.
Conecte a saída PNP normalmente aberta a uma entrada compatível, respeitando a pinagem e a alimentação indicadas pelo fabricante.
Após a ligação, acione o cilindro e confirme a comutação do sinal no controlador; investigue o alinhamento e a conexão se não houver detecção.

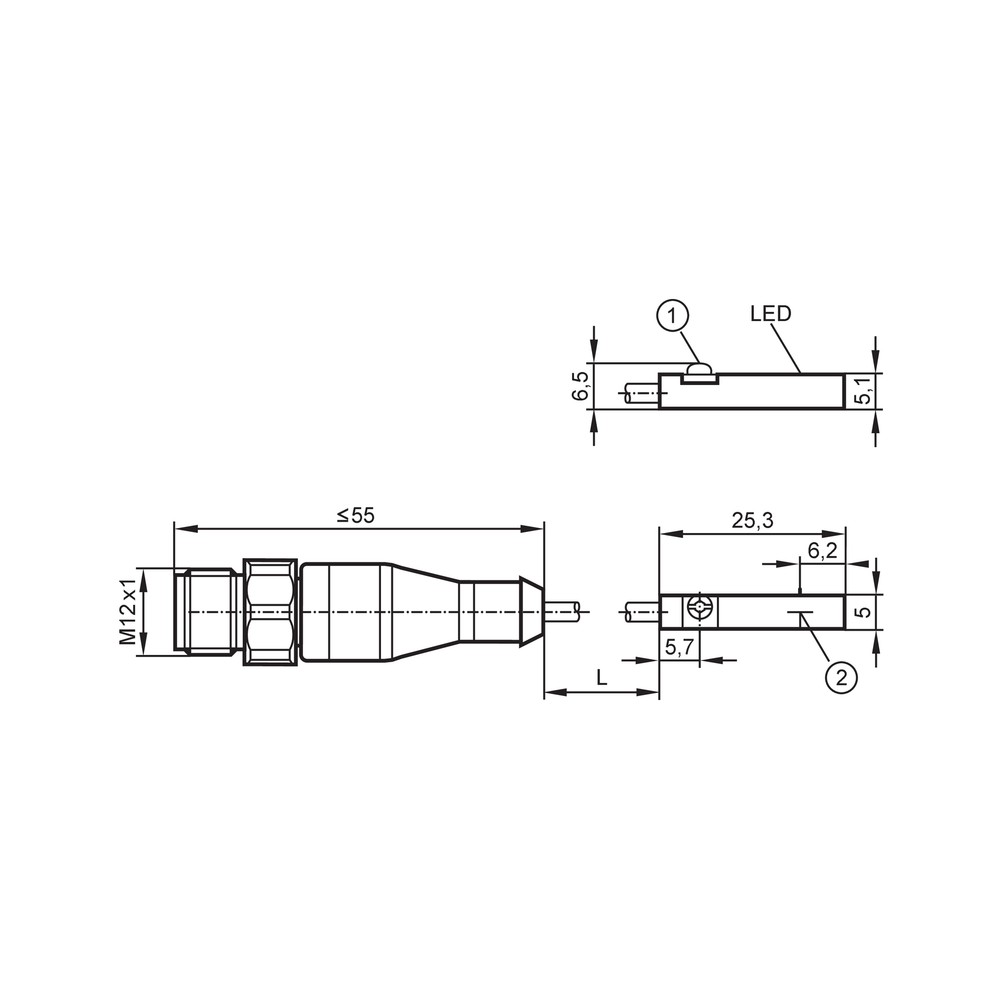

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a posição do cilindro.	Pode haver incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada do controlador, ou ligação incorreta.	Confirme o tipo de entrada exigido pelo controlador e compare a fiação com o diagrama do datasheet; verifique também a alimentação conforme os dados do fabricante.
O sinal não comuta durante o movimento do cilindro.	O sensor pode não estar posicionado corretamente na ranhura ou o êmbolo pode não apresentar o campo magnético necessário à detecção.	Confirme a presença de ranhura em T e êmbolo magnético e reposicione o sensor conforme as instruções de montagem do fabricante.
O sinal fica permanentemente ativo ou inativo.	Uma ligação incompatível, conexão M12 mal acoplada ou posição inadequada do sensor pode impedir a comutação esperada.	Inspecione o acoplamento da conexão, confira a pinagem no datasheet e teste a comutação ao deslocar o êmbolo.
O sensor apresenta falha após uma condição de sobrecarga ou curto-circuito na instalação.	A proteção contra curto-circuito e sobrecarga é declarada, mas os dados fornecidos não especificam limites nem condições de recuperação.	Desenergize a instalação e verifique a fiação e a carga conectada; consulte o datasheet para limites elétricos antes de religar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MK5111 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5111 e para que tipo de cilindro serve?

É um detector magnético com célula GMR destinado a cilindros com ranhura em T. A aplicação pressupõe um êmbolo magnético detectável.

Que tipo de sinal e conexão elétrica ele usa?

A ficha especifica saída PNP normalmente aberta, corrente DC e três fios. A conexão é descrita como cabo PVC de 0,3 m com conexão M12; consulte o datasheet para pinagem e dados elétricos não informados.

O que vem junto com o sensor?

Os dados fornecidos não listam acessórios inclusos, portanto não é possível confirmar itens adicionais na embalagem. O produto é identificado como o sensor MK5111.

Ele serve em cilindro sem ranhura em T?

A ficha identifica o MK5111 como detector para cilindros de ranhura em T e não declara compatibilidade com outros formatos. Confirme a interface mecânica no datasheet e junto ao fabricante do cilindro.

Posso usar o MK5111 com entrada NPN ou normalmente fechada?

Não conforme a configuração declarada: a saída é PNP normalmente aberta. Se o controlador exigir NPN ou normalmente fechada, selecione uma versão compatível.

O sensor não muda de estado; o que devo verificar antes de substituí-lo?

Verifique se o cilindro tem êmbolo magnético, se o sensor está corretamente posicionado na ranhura e se a conexão está acoplada. Depois, confira a ligação e a compatibilidade da entrada com saída PNP.

O sinal aparece invertido ou permanece ligado no controlador: qual pode ser a causa?

Uma causa possível é a expectativa de lógica ou tipo de saída diferente da saída PNP normalmente aberta do MK5111. Compare a configuração da entrada e a pinagem com o datasheet antes de trocar o sensor.

Como escolher entre o MK5111 e outro detector para cilindro?

Escolha o MK5111 se precisar de detecção magnética em ranhura em T e de saída PNP normalmente aberta. Para saída NPN, normalmente fechada ou outra interface de montagem, procure uma versão cujos dados atendam a esses requisitos.

Que cuidados devo tomar ao instalar o sensor?

Confirme a compatibilidade da ranhura e do êmbolo e siga o desenho e o diagrama do datasheet para posicionamento e ligação. Os dados fornecidos não especificam ferramenta ou torque de aperto.

O MK5111 usa algum protocolo de comunicação industrial?

A ficha não informa protocolo de comunicação; especifica uma saída de comutação PNP normalmente aberta. Verifique no datasheet os dados elétricos necessários para conectá-lo ao controlador.

GLOSSÁRIO TÉCNICO

GMR

Tecnologia de célula magnetorresistiva usada para detectar campo magnético.

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada compatível, conforme a configuração do circuito.

Normalmente aberta

Configuração de saída cujo estado de repouso é especificado como aberto; a lógica efetiva deve ser conferida no datasheet e no controlador.

Frequência de comutação

Número de comutações por segundo declarado para o sensor.

Grau de proteção IP

Classificação de proteção declarada contra ingresso de elementos externos, cuja aplicação deve considerar as condições especificadas pelo fabricante.
