Detector para Cilindros IFM MK5110

Pré-visualizar: MK5110 IFM - Detector para Cilindros IFM Ranhura em T PNP 2m PVC

MK5110 IFM - Detector para Cilindros IFM Ranhura em T PNP 2m PVC

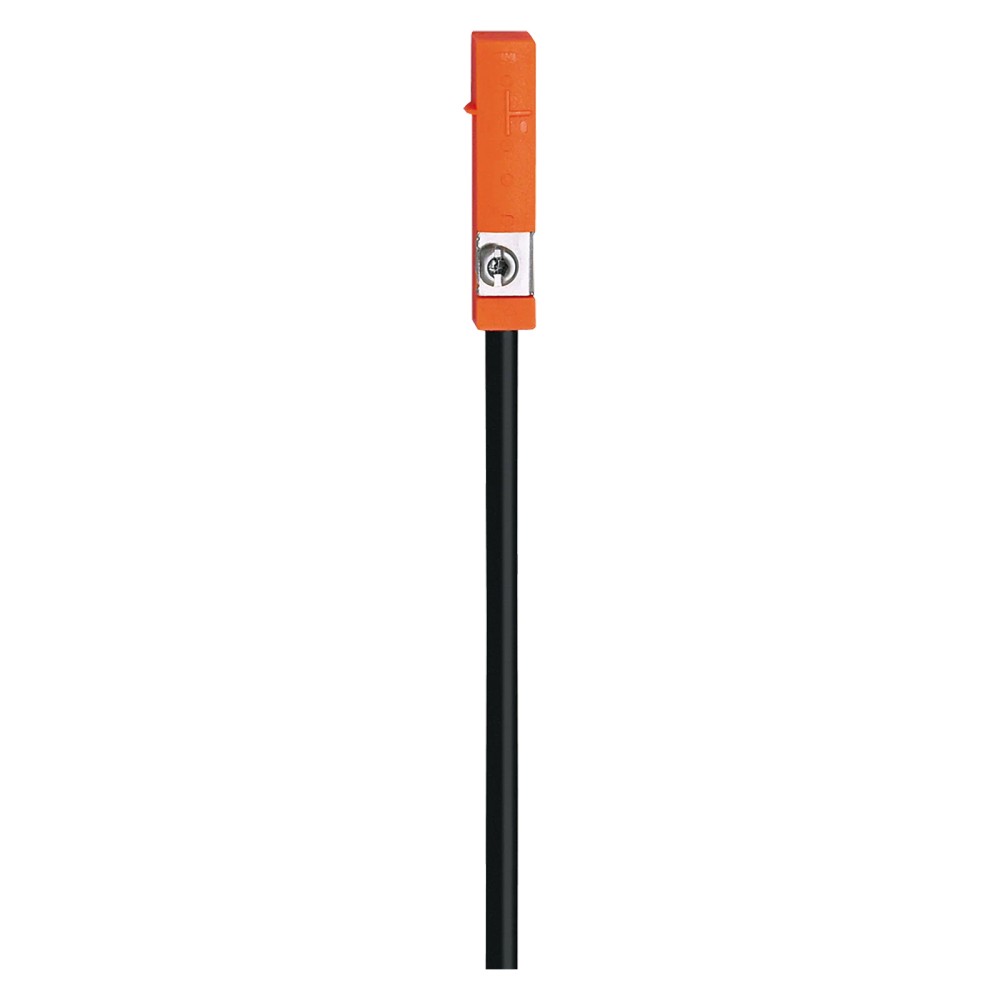

Imagem meramente ilustrativa

R$ 521,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5110
EAN: 4021179151368
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "MK5110 IFM - Detector para Cilindros IFM Ranhura em T PNP 2m PVC"

Destaques do Produto

Tipo de Saída

PNP

Tipo de Ranhura

Frequência

10000 Hz

Cabo

2m PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para Cilindros IFM MK5110 - Ranhura em T, PNP, 2m PVC

O sensor MK5110 é um detector magnético de posição robusto, desenvolvido para cilindros pneumáticos com ranhura em T. Utiliza tecnologia de célula GMR, garantindo alta precisão e uma frequência de comutação elevada de 10.000 Hz. Com vedação IP69K, é ideal para ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	MK5110
Princípio Sensor	Célula GMR
Saída	PNP, Normalmente Aberto
Ranhura	T-Slot
Grau de Proteção	IP65/IP67/IP69K
Frequência	10.000 Hz
Cabo	2m PVC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T (T-slot)
Ambientes com necessidade de alta frequência de comutação
Aplicações com exigência de grau de proteção IP69K (limpeza por jato de pressão)

⚠ Considere outro se precisa de:

Cilindros com ranhura tipo C ou ranhura redonda
Aplicações que exijam resistência a fluidos agressivos não compatíveis com PVC
Cilindros sem êmbolo magnético

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos com ranhura em T
Ambientes industriais com necessidade de lavagem sob pressão
Sistemas de automação que exigem resposta rápida em alta frequência

COMO ESCOLHER

Antes de comprar o Detector para Cilindros IFM MK5110 - Ranhura em T, PNP, 2m PVC, verifique estes pontos:

Quando escolher este sensor

Opte pelo MK5110 quando o seu cilindro pneumático possuir ranhura em T e você necessitar de alta velocidade de comutação e proteção contra líquidos agressivos (IP69K).

Quando buscar outra alternativa

Busque outro modelo se o seu cilindro utilizar ranhura em C ou cilíndrica, ou se a sua aplicação exigir um sinal de saída NPN em vez de PNP.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tecnologia	Célula GMR	Princípio de funcionamento magnético
Frequência	10000 Hz	Capacidade máxima de comutação

Dados Mecânicos
Dimensões	25 x 5 x 6,5 mm	Gabinete do sensor
Tipo de Ranhura	T	Compatibilidade mecânica
Conexão	2m Cabo PVC	Interface física

Condições Ambientais
Grau de Proteção	IP65, IP67, IP69K	Resistência a meios externos

COMPATIBILIDADE

Comunicação

• Não aplicável (Sinal digital discreto)

Conexões

Elétrica Cabo 2m PVC, 3 fios

Processo Ranhura em T

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindros com ranhura T	✓	Projeto mecânico compatível com ranhuras T padrão.
Sistemas de controle NPN	✗	O sensor possui saída PNP, exigindo entradas com lógica positiva.
Ambientes úmidos/lavagem	✓	Possui certificação IP69K.

INSTALAÇÃO

Como instalar o Detector para Cilindros IFM MK5110 - Ranhura em T, PNP, 2m PVC

Limpe a superfície da ranhura em T do cilindro.
Insira o sensor na ranhura.
Posicione o sensor sobre a área de detecção desejada.
Aperte o parafuso de fixação existente no sensor para travá-lo no lugar.
Conecte os três fios do cabo conforme o diagrama elétrico do equipamento.
Verifique o acionamento do LED de status durante o movimento do pistão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou LED apagado	Falha na detecção magnética	Verificar se o pistão do cilindro possui ímã e se o sensor está alinhado corretamente.
Sinal intermitente ou impreciso	Vibração excessiva	Confirmar se o parafuso de fixação na ranhura em T está devidamente apertado.
Sensor inoperante e LED de erro	Curto-circuito na carga	Inspecionar a fiação e o consumo de corrente da carga conectada.
Ausência de sinal no CLP	Incompatibilidade elétrica	Validar se a entrada do controlador é configurada para PNP (sinal positivo).

DOCUMENTAÇÃO TÉCNICA

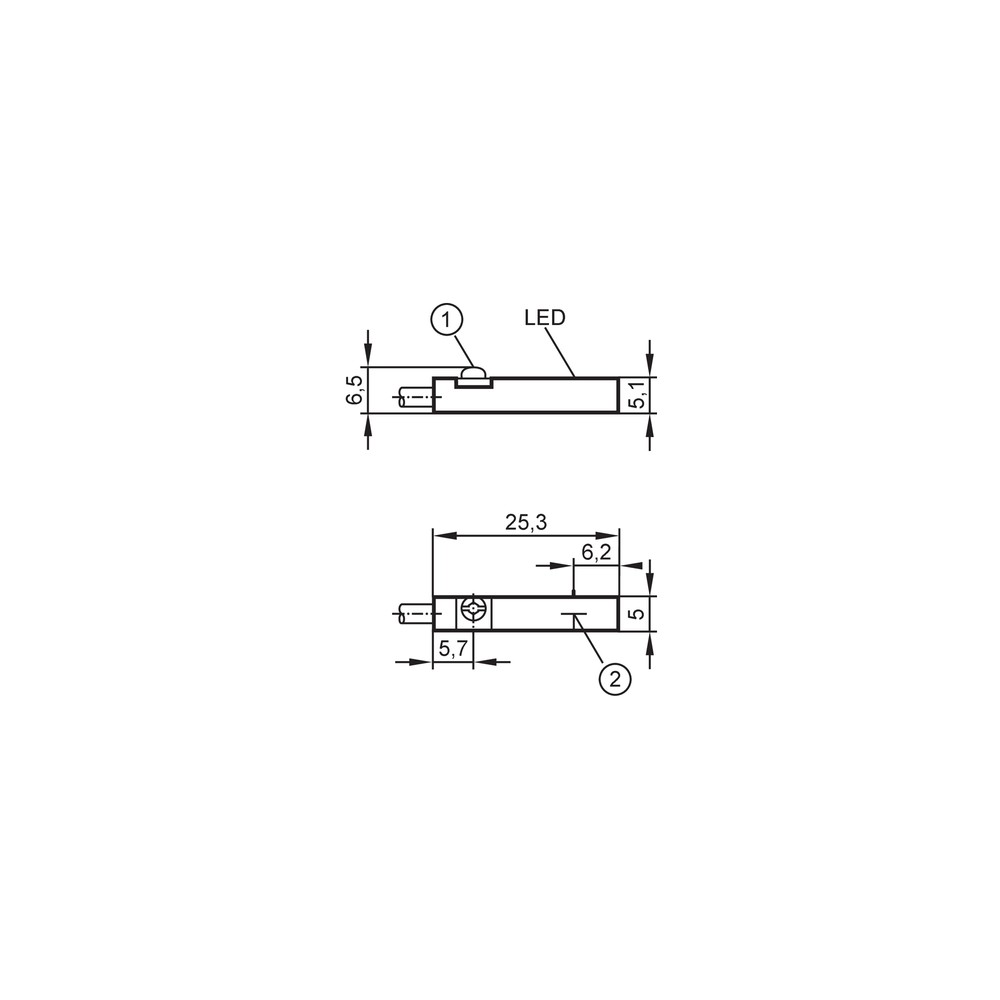

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MK5110 e para qual aplicação ele serve?

O MK5110 é um detector magnético de posição projetado especificamente para cilindros pneumáticos com ranhura em T, utilizando tecnologia de célula GMR para detecção precisa.

O que acompanha o produto na embalagem?

O produto é entregue como uma unidade única contendo o sensor com cabo fixo de 2 metros em PVC, pronto para ser montado em ranhuras padrão T.

Este sensor funciona em cilindros convencionais sem pistão magnético?

Não, este sensor é projetado exclusivamente para detecção magnética. Cilindros sem pistão magnético não ativarão o sensor.

Posso utilizar este sensor em cilindros com ranhura tipo C?

O MK5110 não é indicado para ranhuras do tipo C ou cilíndricas, pois a geometria do alojamento é específica para perfis em T.

O LED do sensor não acende, o que devo verificar?

Verifique a posição do êmbolo magnético em relação ao sensor. Se o LED não acender, o campo magnético pode estar fora do alcance ou o sensor mal posicionado na ranhura.

Por que o meu sistema não reconhece o sinal de comutação?

A causa provável é a inversão ou falha na conexão dos fios de saída. Verifique se o CLP está configurado para entrada PNP e se a pinagem do cabo está correta.

Qual a vantagem de usar um sensor GMR em vez de um sensor Reed?

A tecnologia GMR (Giant Magnetoresistance) oferece uma resposta mais precisa e rápida em comparação a sensores Reed convencionais, além de não possuir partes móveis mecânicas sujeitas a desgaste.

Como este modelo se diferencia de outros detectores da IFM?

Este modelo é otimizado para altas frequências de comutação (até 10.000 Hz), enquanto outros modelos podem ser limitados a frequências menores. Consulte o datasheet para comparar modelos específicos.

Qual o cuidado necessário durante a instalação na ranhura?

A montagem deve ser feita inserindo o sensor na ranhura e apertando o parafuso de fixação. Certifique-se de não aplicar torque excessivo que possa danificar a carcaça plástica.

Como posso garantir a maior durabilidade do sensor em campo?

Este componente é um item de automação industrial eletrônica. A vida útil depende das condições ambientais; evite exposição a produtos químicos agressivos não compatíveis com o revestimento em PVC do cabo.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de magnetoresistência gigante usada para detectar campos magnéticos com alta sensibilidade e velocidade. (Ref.: Tecnologia do sensor)

PNP

Configuração de saída que comuta o positivo da fonte de alimentação para a carga. (Ref.: Configuração de saída)

Ranhura em T

Geometria de encaixe padrão para fixação de sensores em cilindros pneumáticos. (Ref.: Tipo de ranhura)

Frequência de Comutação

Número máximo de ciclos de ligar/desligar por segundo que o sensor consegue processar. (Ref.: Frequência de comutação)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, comum em indústrias de alimentos. (Ref.: Grau de proteção)
