Detector para Cilindros IFM MK5108

Pré-visualizar: MK5108 IFM - Detector para Cilindros IFM Ranhura em T PNP 2,8mT M12

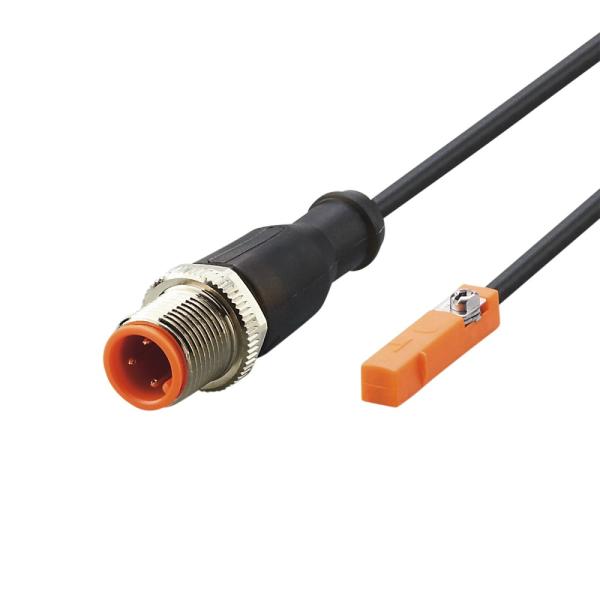

MK5108 IFM - Detector para Cilindros IFM Ranhura em T PNP 2,8mT M12

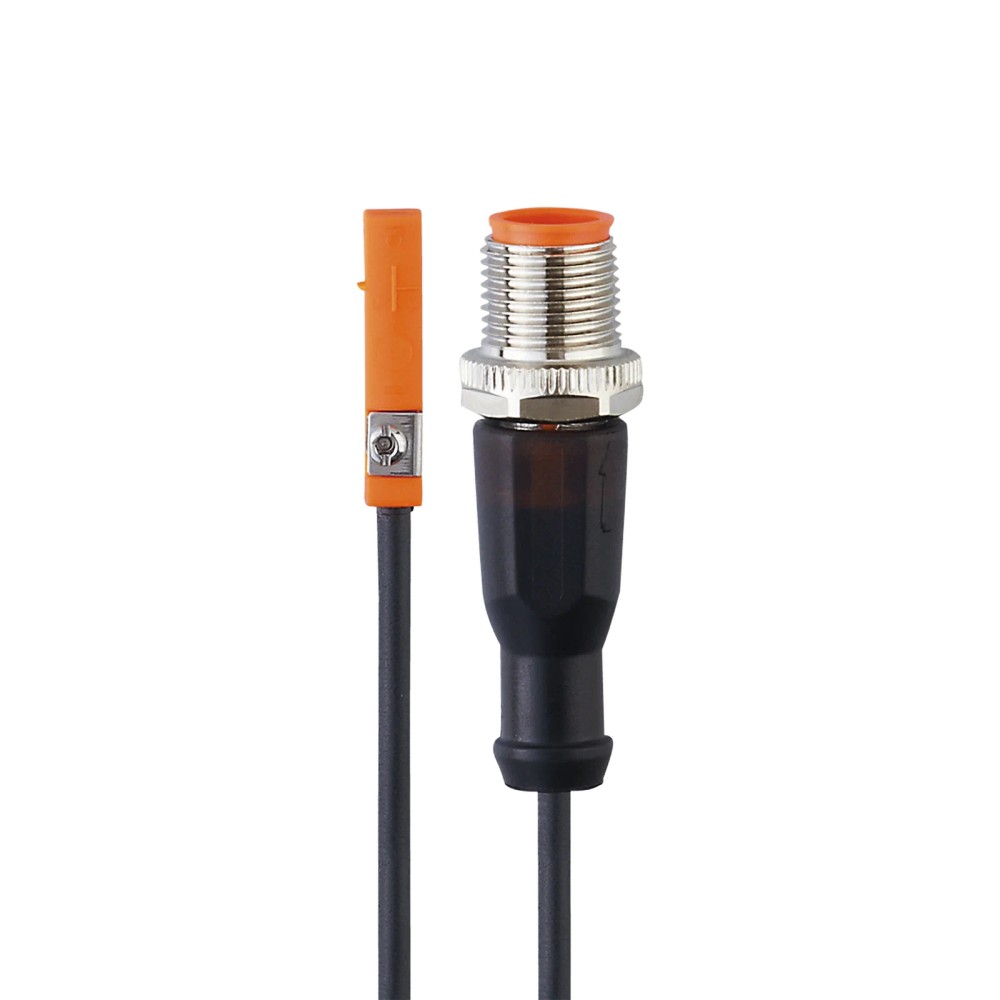

Imagem meramente ilustrativa

R$ 567,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5108
EAN: 4021179151344
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro T...mais

Fechar menu

Saiba mais sobre: "MK5108 IFM - Detector para Cilindros IFM Ranhura em T PNP 2,8mT M12"

Destaques do Produto

Ranhura do cilindro

Tecnologia de detecção

Célula GMR

Tipo de saída

PNP normalmente aberta

Sensibilidade magnética

2,8 mT

Conexão

M12 com cabo PUR de 0,3 m

Proteção

IP 65 / IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros IFM MK5108 para ranhura em T, célula GMR, saída PNP normalmente aberta, sensibilidade magnética de 2,8 mT, cabo PUR de 0,3 m e conexão M12

O IFM MK5108 é um detector magnético para cilindros com ranhura em T, baseado em célula GMR. Detecta a posição magnética do pistão e fornece uma saída de comutação PNP normalmente aberta. Opera em corrente contínua e tem sensibilidade magnética de 2,8 mT, além de proteção IP 65 e IP 67. A conexão informada é M12, com cabo PUR de 0,3 m.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector para cilindros de ranhura em T
Tecnologia	Célula GMR
Sensibilidade magnética	2,8 mT
Saída	PNP, normalmente aberta
Alimentação / corrente	DC; tensão de operação não informada na ficha
Conexão elétrica	M12 e cabo PUR de 0,3 m
Grau de proteção	IP 65, IP 67
Dimensões	25 x 5 x 6,5 mm
Frequência de comutação	10.000 Hz
Número de fios	3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros com ranhura em T que aceitem um detector magnético compatível com essa geometria; confirme a compatibilidade mecânica com o fabricante do cilindro.
Aplicações de detecção de posição de pistão em que a entrada do controlador seja compatível com uma saída PNP normalmente aberta em DC.
Instalações que exijam a frequência de comutação informada de 10.000 Hz e a sensibilidade magnética de 2,8 mT, após validação das condições da aplicação.

⚠ Considere outro se precisa de:

Não selecione para cilindros sem ranhura em T sem confirmar a possibilidade de montagem mecânica por documentação do cilindro e do fabricante.
Não conecte diretamente a uma entrada que exija saída NPN ou contato normalmente fechado sem verificar a compatibilidade elétrica do sistema.
A ficha não informa tensão de operação, corrente de saída nem pinagem detalhada; valide esses dados no datasheet antes de dimensionar a ligação.

APLICAÇÕES E USO

Uso em cilindros com ranhura em T para detecção magnética da posição do pistão, conforme o formato de montagem indicado. A compatibilidade com o cilindro específico deve ser confirmada.
Aplicação em circuitos de controle DC cuja entrada aceite saída PNP normalmente aberta. A tensão de alimentação e a ligação devem ser conferidas no datasheet.
Possibilidade de uso em instalações que demandem a frequência de comutação declarada de 10.000 Hz; a adequação ao ciclo da máquina deve ser validada pelo projetista.
A ficha declara proteções IP 65 e IP 67, mas não detalha condições de instalação, exposição ou duração; consulte o fabricante para validar o ambiente real.

COMO ESCOLHER

Antes de comprar o Detector para cilindros IFM MK5108 para ranhura em T, célula GMR, saída PNP normalmente aberta, sensibilidade magnética de 2,8 mT, cabo PUR de 0,3 m e conexão M12, verifique estes pontos:

Escolha o MK5108 quando

A aplicação usar cilindro com ranhura em T e requerer detecção magnética com saída PNP normalmente aberta. Confirme também a compatibilidade da entrada do controlador, da conexão M12 e das condições elétricas no datasheet.

Avalie outra configuração quando

O cilindro não tiver ranhura em T, ou quando o circuito exigir outra função de saída ou outra lógica elétrica. A ficha não especifica tensão de operação, corrente de saída ou pinagem; consulte a documentação do fabricante antes de definir a substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação e geometria de montagem indicadas na ficha.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / part number	MK5108	Identificação do produto.
GTIN	4021179151344	Identificador comercial informado.
Categoria	Sensor magnético / sensores	Classificação apresentada no anúncio.

Tecnologia e detecção
Tecnologia	Célula GMR	Tecnologia de detecção informada na ficha.
Sensibilidade magnética	2,8 mT	Valor informado para a sensibilidade magnética; não equivale a uma distância de detecção.

Dados elétricos e saídas
Tipo de corrente	DC	Tipo de corrente informado; tensão de operação não fornecida nos dados disponíveis.
Número de fios	3 fios	Configuração informada para a ligação elétrica.
Saída de comutação	PNP	Tipo de saída especificado; validar compatibilidade com a entrada do controlador.
Função de saída	Normalmente aberto	Estado funcional indicado na ficha.
Frequência de comutação	10.000 Hz	Frequência informada para a comutação.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Conexões
Conexão elétrica	M12 e cabo PUR de 0,3 m	Configuração de conexão indicada no anúncio; consulte o datasheet para confirmar a pinagem.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67	Classificações informadas; devem ser consideradas conforme as condições de montagem e uso especificadas pelo fabricante.

Dados mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões externas informadas; consulte o desenho dimensional para detalhes de montagem.
Peso	21 g	Peso informado no conjunto de dados do produto.
Tipo de ranhura	T	Geometria de montagem indicada.
Material do cabo	PUR	Material do cabo identificado na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha descreve uma saída de comutação PNP normalmente aberta.

Conexões

Elétrica Alimentação em DC; saída PNP normalmente aberta, 3 fios. Conexão informada: M12 com cabo PUR de 0,3 m. A tensão de operação, a corrente de saída e a pinagem não constam nos dados fornecidos; confirme no datasheet antes da ligação.

Processo Montagem mecânica indicada para ranhura em T de cilindros. Não é informada uma conexão de processo fluida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e entrada de controle compatível com sensor PNP normalmente aberto em DC	✓	Corresponde ao tipo de ranhura e à função de saída informados. A tensão e a pinagem devem ser verificadas no datasheet.
Cilindro sem ranhura em T	✗	A ficha identifica o produto como detector para ranhura em T; não confirma montagem em outra geometria.
Entrada de controle que requer saída NPN	✗	A saída especificada é PNP. A ficha não indica operação NPN.
Sistema que exige comunicação por protocolo digital	✗	Não há protocolo digital informado; os dados descrevem uma saída de comutação.
Instalação que requer confirmação de tensão ou corrente específicas	✗	Esses valores não aparecem nos dados fornecidos e precisam ser confirmados no datasheet antes de validar a aplicação.

INSTALAÇÃO

Como instalar o Detector para cilindros IFM MK5108 para ranhura em T, célula GMR, saída PNP normalmente aberta, sensibilidade magnética de 2,8 mT, cabo PUR de 0,3 m e conexão M12

Confirme que o cilindro possui ranhura em T compatível com o formato do detector.
Compare as dimensões de montagem com o desenho dimensional e as instruções do fabricante do cilindro.
Verifique no datasheet a tensão de operação, a pinagem e os limites elétricos antes de energizar.
Confirme que a entrada do controlador é compatível com saída PNP normalmente aberta e alimentação DC.
Instale o detector na ranhura conforme as instruções do cilindro e fixe-o de acordo com a documentação do fabricante; não aplique torque não especificado.
Após a ligação, teste a comutação ao longo do movimento do pistão e verifique a resposta da entrada do controlador.

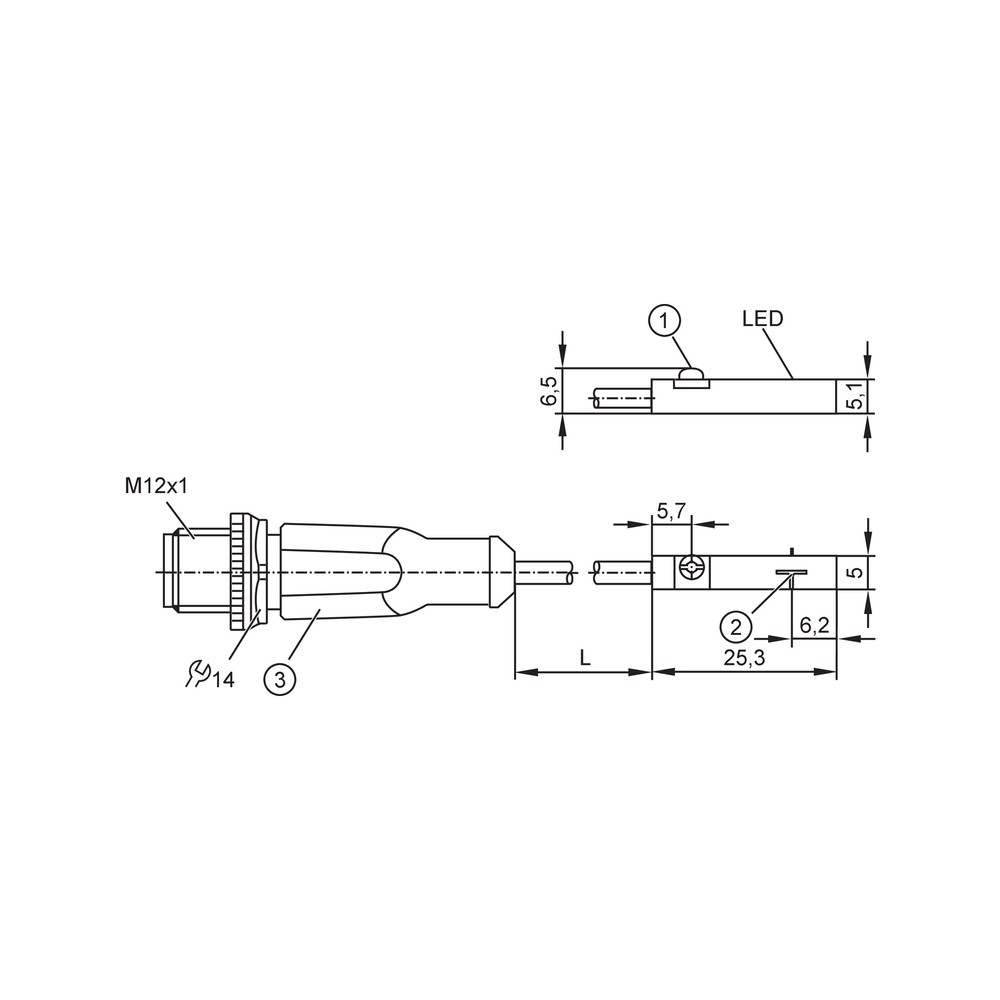

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do detector.	Possível incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada do controlador, ou erro de ligação.	Confirme o tipo de entrada e a pinagem no datasheet; verifique a ligação e observe o sinal de saída durante o movimento do pistão.
O detector não comuta quando o pistão se desloca.	Possível incompatibilidade da ranhura ou do cilindro com a montagem, ou posicionamento inadequado do detector.	Confira se o cilindro tem ranhura em T compatível e compare a montagem com as instruções do fabricante do cilindro.
A entrada permanece acionada ou não acompanha a posição do pistão.	Possível incompatibilidade entre a função normalmente aberta do detector e a lógica esperada pelo circuito de controle.	Verifique a lógica da entrada do controlador e confirme a função de saída configurada no projeto.
O sensor apresenta falha após uma ligação elétrica incorreta ou condição de circuito anormal.	Ligação incompatível com os requisitos elétricos do sensor ou ocorrência de curto-circuito/sobrecarga.	Desenergize o circuito e confira tensão, pinagem e estado da fiação conforme o datasheet. A ficha informa proteções contra inversão de polaridade, curto-circuito e sobrecarga, mas não dispensa a verificação da instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MK5108 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5108 e para que tipo de cilindro serve?

É um detector magnético para cilindros com ranhura em T. Usa uma célula GMR e fornece uma saída de comutação para detecção da posição do pistão.

A saída do MK5108 é PNP ou NPN?

A saída especificada é PNP normalmente aberta. Confirme que a entrada do controlador aceita esse tipo de sinal.

O produto acompanha cabo ou conector?

A ficha informa cabo PUR de 0,3 m e conexão M12. Não há uma lista de acessórios inclusos além dessa configuração de conexão.

Posso usar o MK5108 em um cilindro sem ranhura em T?

A ficha especifica o MK5108 para ranhura em T e não confirma montagem em outras geometrias. Verifique a compatibilidade mecânica com o fabricante do cilindro antes de selecionar.

Ele funciona em corrente alternada ou com saída NPN?

A ficha informa corrente DC e saída PNP normalmente aberta. Não há especificação de operação em AC ou de saída NPN.

O sensor não aciona a entrada do CLP; o que devo verificar antes de trocar?

Verifique se a entrada do CLP é compatível com PNP normalmente aberto e confirme a pinagem e a alimentação no datasheet. Também confira a instalação na ranhura e teste a comutação durante o movimento do pistão.

A saída fica acionada o tempo todo; isso significa que o sensor está com defeito?

Não necessariamente; a lógica da entrada pode não corresponder à função normalmente aberta ou a montagem pode não estar adequada ao cilindro. Confira a lógica do circuito e a posição do detector antes de substituir a peça.

Devo comprar este modelo ou um detector com outra saída?

Escolha o MK5108 quando o sistema aceitar saída PNP normalmente aberta em DC e a montagem for em ranhura T. Se a entrada exigir NPN ou outra função de saída, selecione uma versão compatível com esses requisitos.

Como faço a instalação e a ligação elétrica do MK5108?

Confirme a ranhura em T, as dimensões de montagem, a pinagem e os requisitos elétricos no datasheet antes de instalar. A ficha não fornece a tensão de operação nem a pinagem detalhada, portanto não energize sem consultar a documentação.

A ficha informa a tensão de alimentação e a pinagem do sensor?

Não nos dados disponíveis; eles informam DC e três fios, mas não especificam a tensão de operação nem a pinagem. Consulte o datasheet oficial do MK5108 para esses detalhes.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de detecção magnética indicada para o MK5108. (Ref.: Tecnologia — Célula GMR)

Sensibilidade magnética

Parâmetro de resposta magnética informado pelo fabricante; não deve ser interpretado como distância de detecção. (Ref.: 2,8 mT)

PNP

Tipo de saída de comutação especificado para o sensor; requer entrada de controle compatível. (Ref.: saída PNP)

Normalmente aberto

Função de saída indicada na ficha para o estado de comutação do detector. (Ref.: função de saída — normalmente aberto)

Grau de proteção IP

Classificação de proteção declarada para o produto, a considerar conforme as condições de montagem e uso do fabricante. (Ref.: IP 65, IP 67)
