Sensor para Cilindro IFM MK5107

Pré-visualizar: MK5107 IFM - Sensor para Cilindro IFM Detecção magnética em ranhura T PNP, NA, M12, 2,8 mT

MK5107 IFM - Sensor para Cilindro IFM Detecção magnética em ranhura T PNP, NA, M12, 2,8 mT

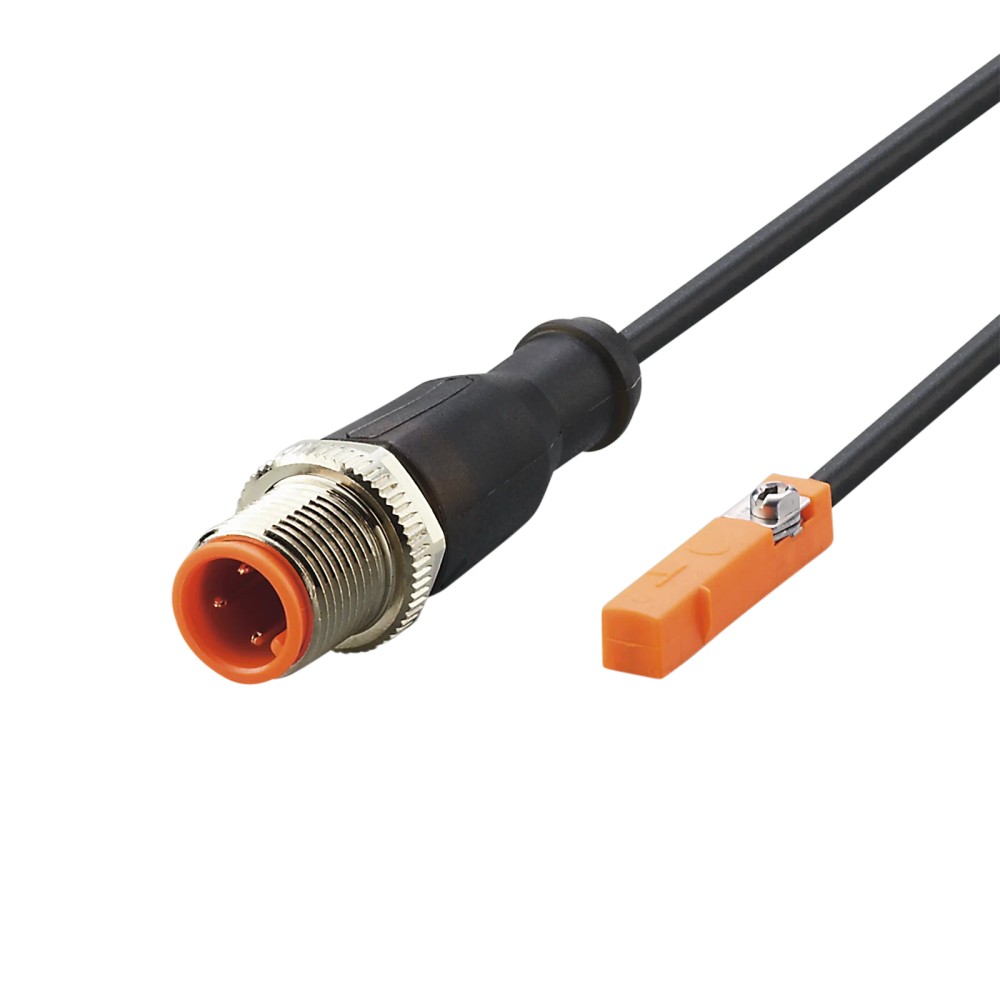

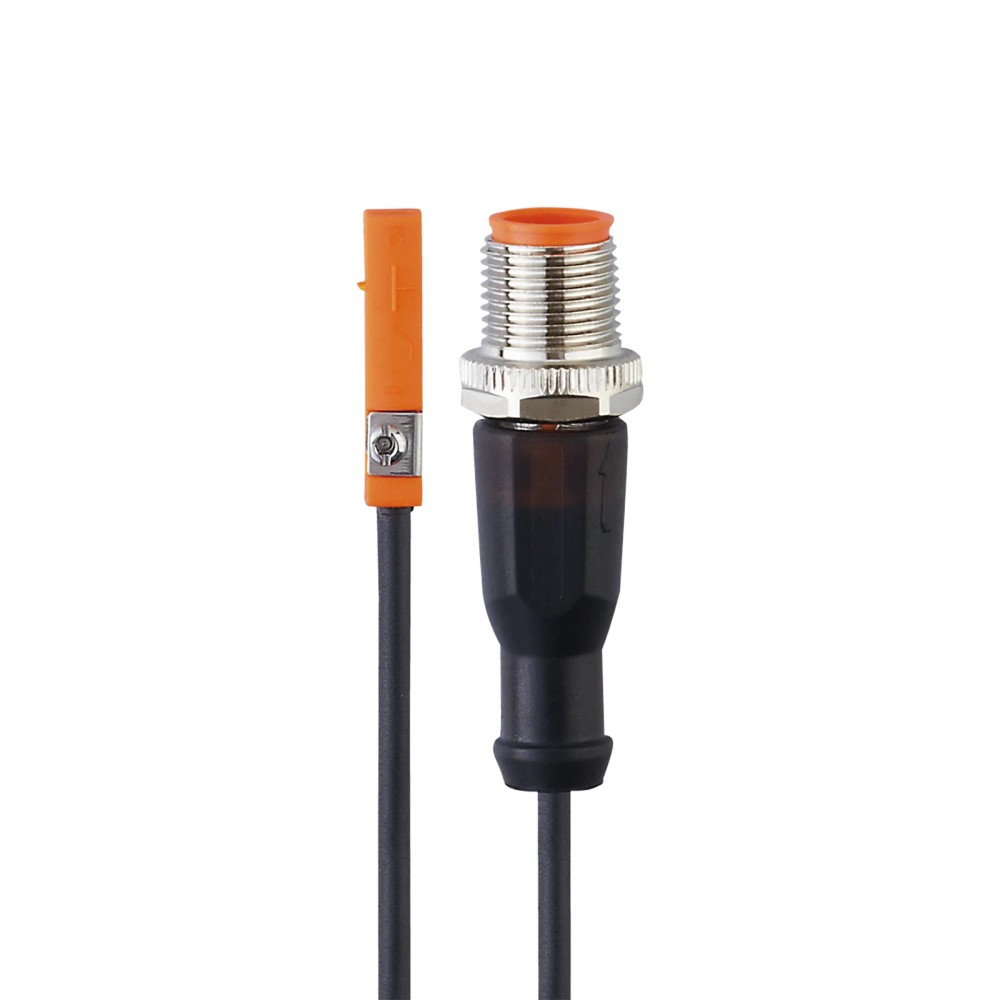

Imagem meramente ilustrativa

R$ 547,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5107
EAN: 4021179151337
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro T...mais

Fechar menu

Saiba mais sobre: "MK5107 IFM - Sensor para Cilindro IFM Detecção magnética em ranhura T PNP, NA, M12, 2,8 mT"

Destaques do Produto

Ranhura do cilindro

Tipo de saída

PNP, normalmente aberta

Tecnologia

Célula GMR

Conexão elétrica

M12 com cabo PUR de 0,3 m

Sensibilidade magnética

2,8 mT

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor para cilindro IFM MK5107, detecção magnética GMR para ranhura T, PNP normalmente aberto, conexão M12

O IFM MK5107 é um detector magnético para cilindros com ranhura T, destinado à detecção da posição do pistão magnético. Utiliza célula GMR, saída PNP normalmente aberta e sensibilidade magnética de 2,8 mT. Possui conexão M12 e grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector para cilindros de ranhura T
Tecnologia de detecção	Célula GMR
Saída	PNP, normalmente aberta
Sensibilidade magnética	2,8 mT
Alimentação	DC; tensão nominal não informada no contexto
Conexão	M12; cabo PUR de 0,3 m
Grau de proteção	IP65, IP67
Frequência de comutação	10.000 Hz
Dimensões	25 x 5 x 6,5 mm
Número de fios	3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros com ranhura T e pistão com ímã permanente, desde que a geometria de montagem e a intensidade do campo atendam à aplicação.
Circuitos de entrada compatíveis com saída PNP normalmente aberta e alimentação DC, após conferência dos requisitos elétricos completos na folha de dados.

⚠ Considere outro se precisa de:

Não selecione para cilindros sem ranhura T ou sem pistão magnético: o produto é um detector magnético para cilindros de ranhura T.
Não conecte a uma entrada que exija saída NPN ou normalmente fechada; a saída informada é PNP normalmente aberta.

APLICAÇÕES E USO

Aplicação informada: detecção magnética em cilindros com ranhura T; a operação pressupõe cilindro com pistão magnético e montagem compatível.
Possibilidade de uso: sinalização da posição do pistão para uma entrada de controle com compatibilidade elétrica PNP normalmente aberta; confirme alimentação e pinagem na folha de dados.
A ficha não especifica condições de pressão, temperatura, velocidade do cilindro ou distância de detecção; valide esses requisitos na documentação do fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor para cilindro IFM MK5107, detecção magnética GMR para ranhura T, PNP normalmente aberto, conexão M12, verifique estes pontos:

Quando escolher o MK5107

Escolha-o para detecção magnética em cilindro com ranhura T quando a saída PNP normalmente aberta, a sensibilidade de 2,8 mT e a conexão M12 forem adequadas ao circuito e à montagem.

Quando avaliar outra opção

Avalie outro detector se o cilindro não tiver ranhura T, se for necessária uma saída NPN ou normalmente fechada, ou se os requisitos de alimentação, conexão e montagem não coincidirem. Consulte a folha de dados para confirmar valores elétricos não especificados nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado na ficha.
Modelo / SKU / part number	MK5107	Identificação do produto.
GTIN	4021179151337	Código de identificação comercial informado.
Tipo de produto	Detector para cilindros de ranhura T	Aplicação indicada pelo fabricante.
Tecnologia de detecção	Célula GMR	Princípio de detecção magnética informado.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de alimentação informado; tensão nominal não consta no contexto.
Saída de comutação	PNP	Tipo de saída elétrica.
Função de saída	Normalmente aberto	Estado funcional informado para a saída.
Número de fios	3 fios	Configuração de ligação indicada.
Frequência de comutação	10.000 Hz	Frequência especificada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção listada nos dados do produto.
Proteção contra curto-circuitos	Sim	Proteção listada nos dados do produto.
Proteção contra sobrecarga	Sim	Proteção listada nos dados do produto.

Detecção magnética
Sensibilidade magnética	2,8 mT	Valor de sensibilidade especificado.

Conexões
Conexão	M12	Tipo de conexão informado; pinagem não detalhada no contexto.
Cabo	PUR, 0,3 m	Material e comprimento indicados na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67	Graus de proteção declarados; consulte a documentação para as condições de ensaio e instalação aplicáveis.

Dados mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões do produto informadas.
Peso	21,1 g	Peso indicado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; a ficha especifica uma saída de comutação PNP.

Conexões

Elétrica Saída PNP normalmente aberta, DC, 3 fios, com conexão M12 e cabo PUR de 0,3 m. Confirme pinagem e tensão de alimentação na folha de dados do fabricante antes da ligação.

Processo Montagem como detector para cilindros com ranhura T. A ficha não informa dimensões detalhadas da ranhura ou acessórios de fixação; verifique o desenho dimensional e a documentação do cilindro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura T e pistão magnético, ligado a entrada compatível com sensor PNP normalmente aberto	✓	A aplicação corresponde ao tipo de produto e à função de saída informados; os requisitos elétricos completos devem ser conferidos na folha de dados.
Cilindro sem ranhura T	✗	O produto é especificado para instalação em ranhura T.
Entrada de controle que requer saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Aplicação que exige comunicação por protocolo industrial	✗	Não há protocolo de comunicação indicado; a ficha informa saída de comutação.

INSTALAÇÃO

Como instalar o Sensor para cilindro IFM MK5107, detecção magnética GMR para ranhura T, PNP normalmente aberto, conexão M12

Confirme que o cilindro possui ranhura T e pistão magnético.
Verifique as dimensões de montagem no desenho dimensional e confirme a compatibilidade mecânica com o cilindro.
Desenergize o circuito antes de instalar ou realizar a ligação elétrica.
Instale o detector na ranhura conforme as instruções do fabricante, sem forçar o corpo ou o cabo.
Conecte os 3 fios e a conexão M12 de acordo com a pinagem indicada na folha de dados; confirme a compatibilidade com a entrada PNP normalmente aberta.
Energize o circuito e verifique a comutação do sensor ao posicionar o pistão; consulte a folha de dados se o sinal não corresponder ao esperado.

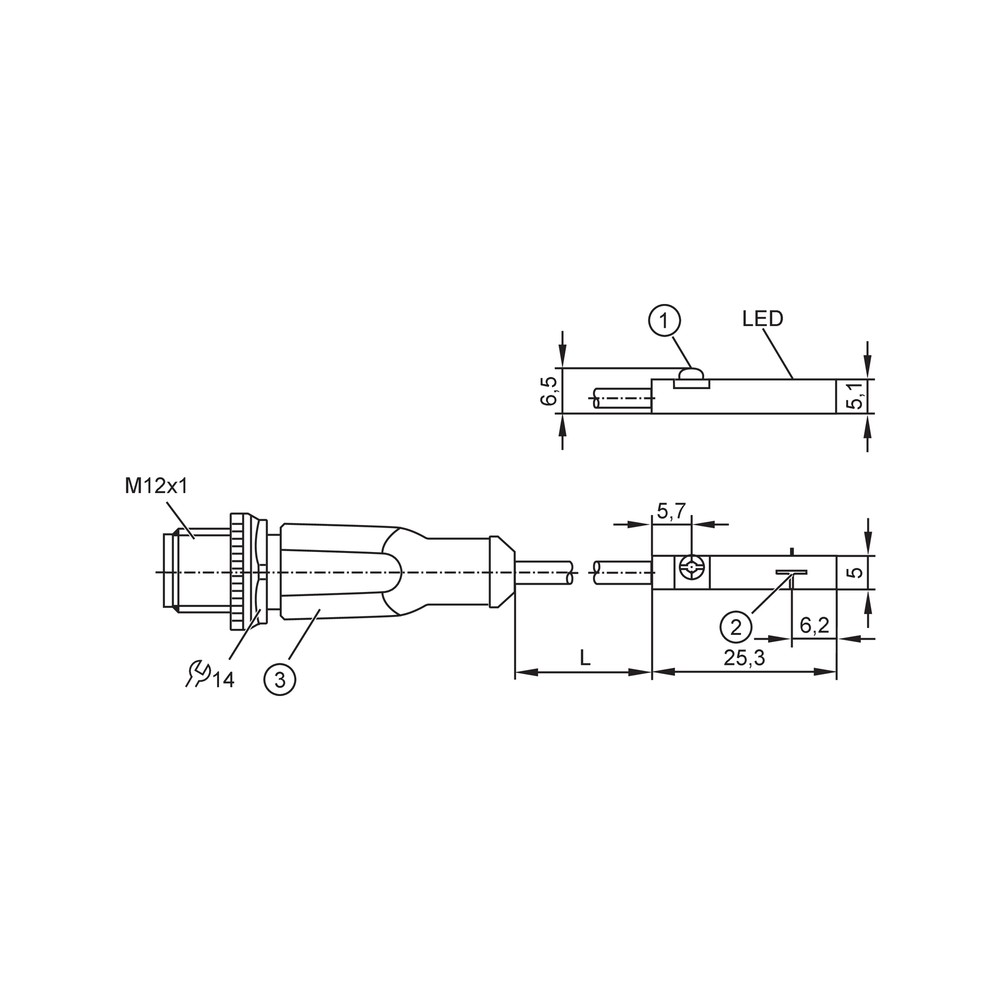

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada de controle não muda de estado durante o movimento do pistão.	Pistão sem ímã, campo magnético insuficiente na posição de detecção ou montagem incompatível com a ranhura.	Confirme que o cilindro possui pistão magnético, confira a instalação na ranhura T e verifique a resposta do sensor ao longo do curso.
O sinal não é reconhecido pelo controlador mesmo com o sensor acionado.	Incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação elétrica incorreta.	Confira o tipo de entrada do controlador e compare a ligação e a pinagem com a folha de dados.
O sensor não apresenta funcionamento após a ligação.	Alimentação DC ausente ou conexão incorreta; os limites de tensão não estão disponíveis no contexto.	Verifique a alimentação DC e as conexões conforme os valores e a pinagem da folha de dados do fabricante.
A comutação ocorre de forma irregular durante a operação.	Posição de montagem ou alinhamento inadequado em relação ao campo magnético do pistão.	Revise a fixação e teste a comutação em diferentes posições do curso, comparando o resultado com as instruções de montagem do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5107 em português (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto IFM (Datasheet)

PERGUNTAS FREQUENTES

O que é o MK5107 e para que serve?

É um detector magnético IFM para cilindros com ranhura T. Detecta a posição do pistão magnético e fornece uma saída PNP normalmente aberta.

Com quais entradas elétricas posso usar este sensor?

Use-o com uma entrada compatível com saída PNP normalmente aberta e alimentação DC. A tensão e a pinagem devem ser confirmadas na folha de dados.

O que acompanha o produto?

O contexto não informa acessórios incluídos. A ficha identifica o sensor e sua conexão por cabo PUR de 0,3 m com M12.

Serve para cilindro sem ranhura T?

Não é especificado para esse tipo de montagem: o MK5107 é um detector para cilindros com ranhura T. Confirme a geometria do cilindro antes da compra.

Posso usar em um circuito que exige saída NPN ou normalmente fechada?

Não conforme a configuração indicada, que é PNP normalmente aberta. Se a entrada exigir NPN ou normalmente fechada, selecione um sensor com a saída correspondente.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique se o cilindro possui pistão magnético, se o sensor está instalado na ranhura T e se o campo alcança a posição de detecção. Depois confira alimentação e ligação.

O controlador não recebe o sinal: o sensor está com defeito?

Não necessariamente. Primeiro confirme a compatibilidade da entrada com PNP normalmente aberto e confira a pinagem e a alimentação segundo a folha de dados.

Devo comprar este modelo ou procurar outra versão?

Escolha o MK5107 quando a aplicação exigir detector para ranhura T com saída PNP normalmente aberta e conexão M12. Para outra ranhura ou função de saída, procure um modelo que corresponda a esses requisitos.

Como instalar e confirmar a posição de detecção?

Monte o sensor na ranhura T conforme a documentação do fabricante e verifique a comutação ao movimentar o pistão. Consulte a folha de dados para detalhes de ligação e montagem.

É necessário adquirir acessórios de conexão separadamente?

A ficha não lista acessórios incluídos nem especifica acessórios adicionais necessários. Confirme a conexão M12 e os componentes da instalação com a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de detecção magnética indicada para o sensor MK5107. (Ref.: tecnologia de detecção: Célula GMR)

Ranhura T

Tipo de ranhura do cilindro para o qual o detector é especificado. (Ref.: tipo de ranhura: T)

PNP

Tipo de saída de comutação especificado para o sensor. (Ref.: saída de comutação: PNP)

Normalmente aberto

Função de saída indicada na ficha do produto. (Ref.: função de saída: normalmente aberto)

Grau de proteção IP

Classificação de proteção declarada para o produto; as condições de ensaio devem ser verificadas na documentação. (Ref.: grau de proteção: IP65, IP67)
