Sensor para Cilindro ifm MK5106

Pré-visualizar: MK5106 IFM - Detector para Cilindro ifm Ranhura em T GMR PNP 2,8mT

MK5106 IFM - Detector para Cilindro ifm Ranhura em T GMR PNP 2,8mT

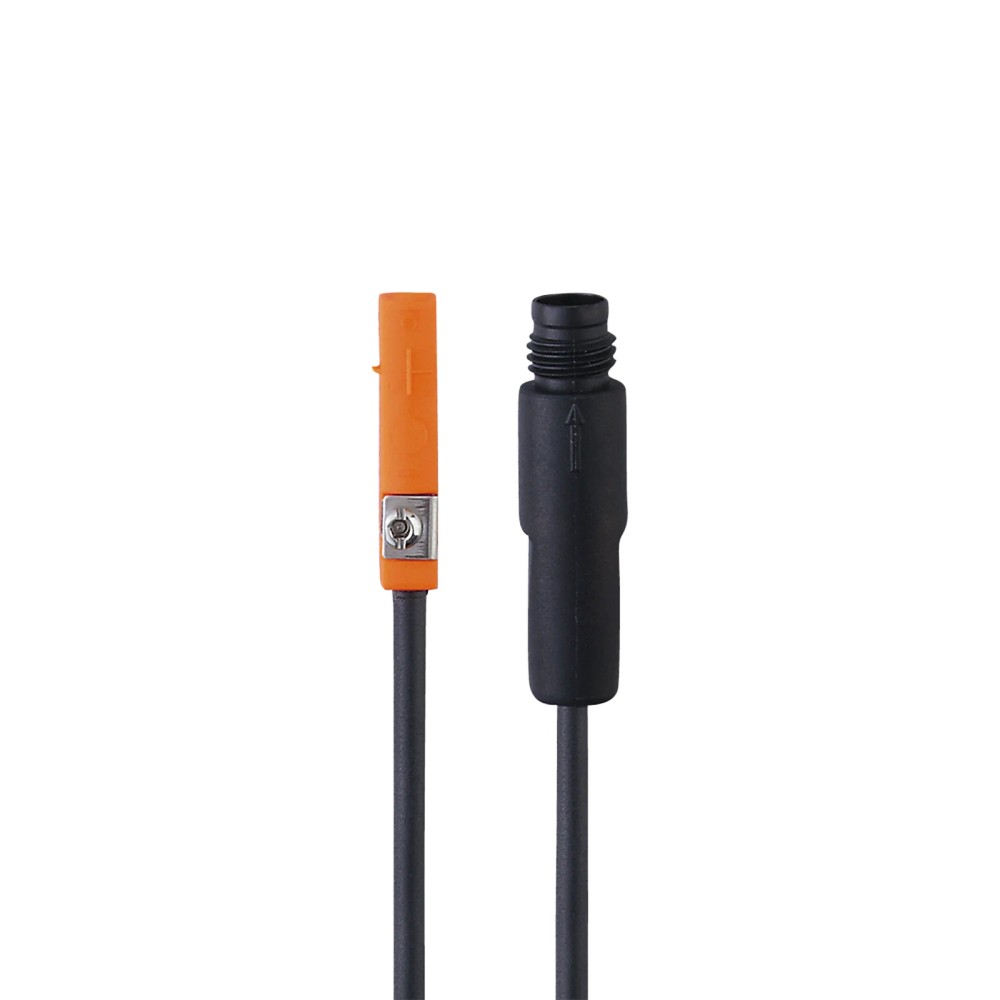

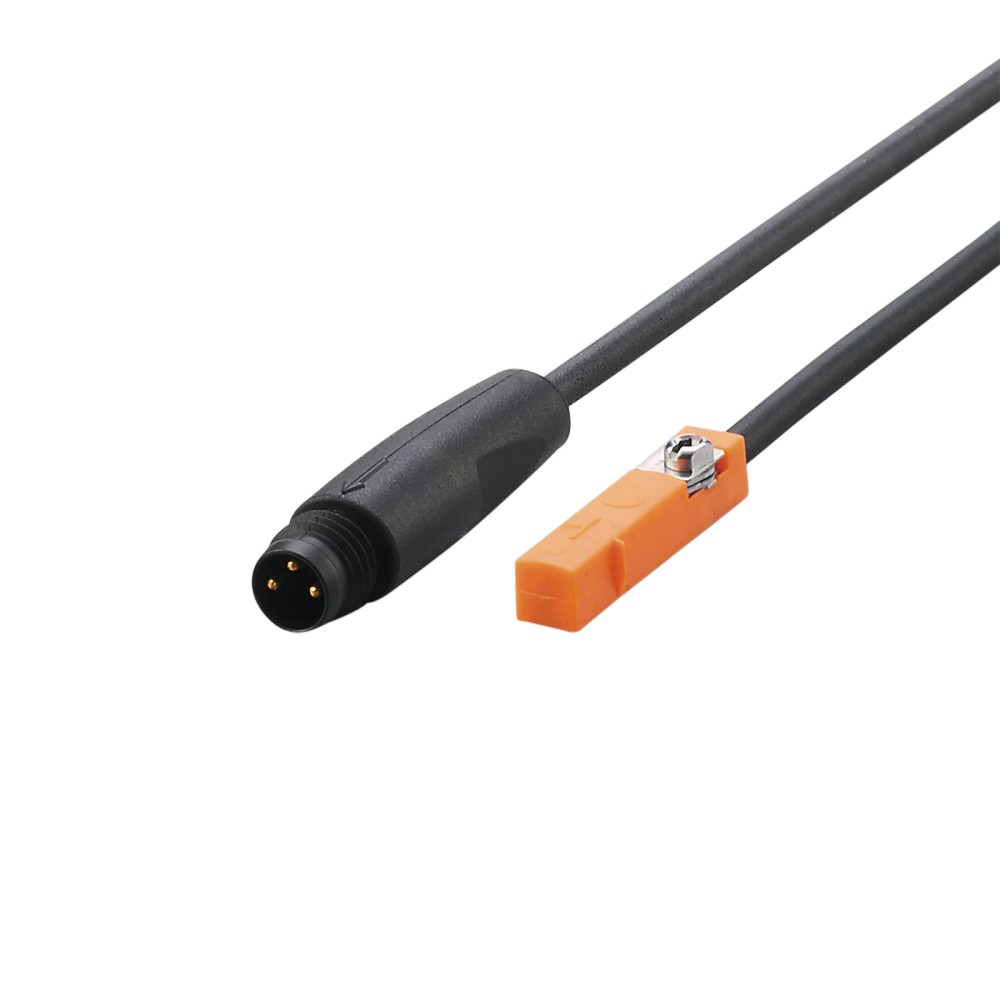

Imagem meramente ilustrativa

R$ 533,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5106
EAN: 4021179151320
NCM do produto: 85365090

Destaques do Produto Montagem Cilindro com...mais

Fechar menu

Saiba mais sobre: "MK5106 IFM - Detector para Cilindro ifm Ranhura em T GMR PNP 2,8mT"

Destaques do Produto

Montagem

Cilindro com ranhura em T

Tecnologia

Célula GMR

Saída

PNP, normalmente aberta

Alimentação

Conexão

Cabo PUR de 0,3 m e conexão M8

Sensibilidade magnética

2,8 mT

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros de ranhura em T ifm MK5106, célula GMR, PNP, normalmente aberto, 2,8 mT

O ifm MK5106 é um detector magnético para cilindros com ranhura em T. Usa célula GMR e fornece saída PNP normalmente aberta para detecção da posição magnética do pistão. Opera em DC, tem sensibilidade magnética de 2,8 mT e frequência de comutação de 10.000 Hz. A conexão informada é cabo PUR de 0,3 m com conector M8.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de aplicação	Detector para cilindros de ranhura em T
Tecnologia do sensor	Célula GMR
Sensibilidade magnética	2,8 mT
Função de saída	Normalmente aberto (NA)
Saída de comutação	PNP
Tipo de tensão	DC
Frequência de comutação	10.000 Hz
Conexão	Cabo PUR de 0,3 m, conexão M8
Grau de proteção	IP 65 e IP 67
Dimensões	25 × 5 × 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção da posição magnética do pistão em cilindros com ranhura em T, desde que a geometria de montagem e as condições elétricas correspondam às especificações do produto.
Aplicações de automação que aceitem uma saída PNP normalmente aberta em corrente contínua e conexão M8 compatível.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída NPN ou normalmente fechada; essas características não correspondem à saída informada para o MK5106.
Não presuma compatibilidade mecânica com outro perfil de cilindro sem verificar a ranhura e o desenho dimensional do fabricante.

APLICAÇÕES E USO

Detecção da posição do pistão em cilindros com ranhura em T, conforme o tipo de montagem declarado pelo fabricante; a instalação precisa respeitar o perfil do cilindro e as instruções do datasheet.
Integração em circuitos de automação DC que aceitem saída PNP normalmente aberta. Essa aplicação é uma possibilidade baseada nas características elétricas informadas; confirme tensão, corrente e pinagem no datasheet.
A ficha declara proteção IP 65 e IP 67, mas não detalha condições de instalação, exposição ou limpeza; valide a adequação ambiental com o fabricante.

COMO ESCOLHER

Antes de comprar o Detector para cilindros de ranhura em T ifm MK5106, célula GMR, PNP, normalmente aberto, 2,8 mT, verifique estes pontos:

Escolha o MK5106 quando

A aplicação requer detecção magnética em cilindro de ranhura em T e o circuito de controle aceita saída PNP normalmente aberta em DC. Confirme também a compatibilidade da conexão M8 e do comprimento de cabo de 0,3 m.

Avalie outra configuração quando

A entrada de controle requer NPN, contato normalmente fechado ou uma conexão diferente. A ficha disponível não informa tensão de operação, corrente de saída nem pinagem; consulte o datasheet antes de validar o circuito e a ligação.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm	Marca indicada nos dados do produto.
Modelo e SKU	MK5106	Identificação do produto.
GTIN	4021179151320	Código global de identificação informado.
Número de peça	MK5106	Part number informado.
Categoria	Sensores; detector para cilindros de ranhura em T	Classificação e tipo de aplicação informados.

Área de aplicação e tecnologia
Tipo de detector	Para cilindros de ranhura em T	Perfil de montagem indicado na ficha.
Tecnologia do sensor	Célula GMR	Tecnologia de detecção declarada.
Sensibilidade magnética	2,8 mT	Valor informado para a sensibilidade magnética.

Dados elétricos e saídas
Tipo de tensão	DC	Tipo de tensão indicado; faixa de tensão não consta nos dados disponíveis.
Número de fios	3	Quantidade de fios informada.
Saída de comutação	PNP	Tipo de saída informado.
Função de saída	Normalmente aberto	Estado funcional da saída informado.
Frequência de comutação	10.000 Hz	Valor informado; condição de medição não detalhada nos dados disponíveis.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.

Conexões
Cabo	PUR, 0,3 m	Material e comprimento informados para o cabo.
Conector	M8	Tipo de conexão indicado; pinagem não consta nos dados disponíveis.

Condições ambientais
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; consulte o fabricante para as condições de ensaio e uso correspondentes.

Dados mecânicos
Dimensões	25 × 5 × 6,5 mm	Dimensões informadas; consulte o desenho dimensional para orientação de montagem.
Peso	12,2 g	Valor presente nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado; o produto informa saída de comutação PNP.

Conexões

Elétrica Saída PNP normalmente aberta, alimentação em DC, três fios; cabo PUR de 0,3 m e conexão M8. Tensão, corrente máxima e pinagem não estão informadas nos dados disponíveis; confirme no datasheet antes da ligação.

Processo Aplicação mecânica em cilindros com ranhura em T. Não há conexão de processo de fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sensor PNP normalmente aberto e ligação de três fios	✓	A função de saída, o tipo de tensão e o número de fios informados correspondem a essa configuração; confirme tensão, corrente e pinagem no datasheet.
Entrada que requer saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Montagem em cilindro com ranhura em T	✓	Esse é o tipo de cilindro indicado para o detector; confira o perfil e as dimensões de montagem.
Montagem em perfil de cilindro diferente ou conexão M8 de pinagem desconhecida	✗	A compatibilidade mecânica com outros perfis e a pinagem não estão estabelecidas pelos dados disponíveis; verifique o desenho e o datasheet.

INSTALAÇÃO

Como instalar o Detector para cilindros de ranhura em T ifm MK5106, célula GMR, PNP, normalmente aberto, 2,8 mT

Confirme que o cilindro possui ranhura em T compatível com o detector, consultando o desenho dimensional do fabricante.
Verifique no datasheet a tensão DC permitida, a corrente de saída e a pinagem antes de conectar o sensor.
Confirme que a entrada do controlador aceita sinal PNP normalmente aberto e a ligação de três fios.
Confira a compatibilidade do conector M8 e do cabo de 0,3 m com o circuito instalado.
Posicione e fixe o detector na ranhura conforme as instruções do fabricante; os dados disponíveis não especificam torque ou ferramenta.
Após a ligação, teste a comutação durante o movimento do pistão e confirme a resposta da entrada do controlador.

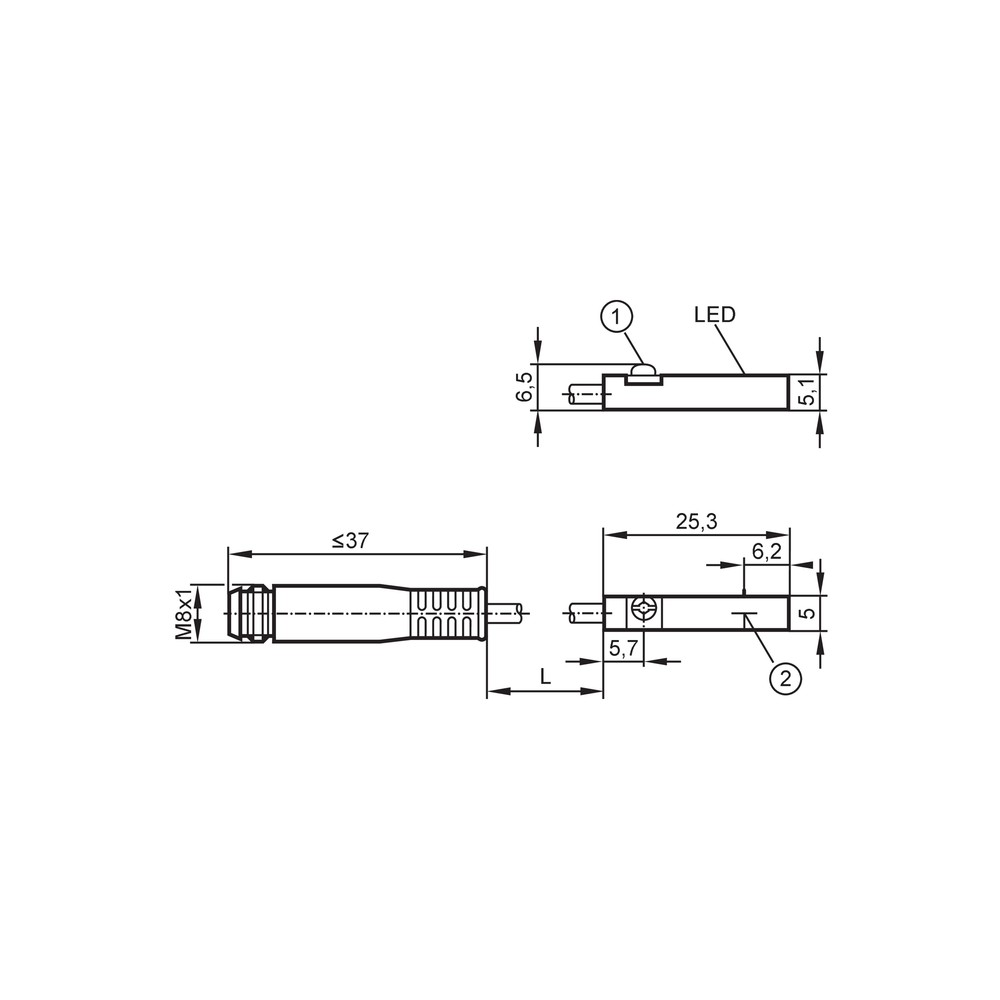

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado durante o movimento do pistão.	Possível incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ligação incorreta ou detector fora da posição adequada na ranhura.	Confirme o tipo de entrada e a ligação conforme o datasheet; depois verifique o posicionamento do detector e observe a saída durante a movimentação.
O sensor não comuta mesmo com ligação aparentemente correta.	Alimentação fora dos limites especificados, pinagem incorreta ou ausência de detecção do campo magnético na posição instalada.	Consulte a faixa de tensão e a pinagem no datasheet, meça a alimentação e teste o sensor ao longo do curso do pistão.
A saída permanece ativa quando se esperava que estivesse desativada.	A saída é normalmente aberta, e a interpretação do estado pode não corresponder à lógica esperada pelo circuito; também pode haver erro de ligação.	Compare a lógica de entrada com a função normalmente aberta e valide a ligação usando o esquema do fabricante.
O sensor apresenta funcionamento intermitente após a instalação.	Conexão M8 ou cabo com ligação instável, ou montagem que não mantém a posição de detecção necessária.	Inspecione o assentamento do conector e do cabo, confirme a fixação na ranhura e verifique a comutação ao longo do curso do pistão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do MK5106 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5106 e para quem ele serve?

É um detector magnético para cilindros com ranhura em T, destinado a aplicações que aceitem saída PNP normalmente aberta em DC. A ficha informa tecnologia de célula GMR.

O que acompanha o produto?

Os dados fornecidos descrevem o detector com cabo PUR de 0,3 m e conexão M8. Não há acessórios adicionais listados.

Posso usar o MK5106 em uma entrada NPN ou normalmente fechada?

Não, essas características não correspondem à saída especificada: o MK5106 é PNP normalmente aberto. Verifique os requisitos da entrada antes da seleção.

Ele serve para cilindros sem ranhura em T?

A ficha identifica o produto para cilindros de ranhura em T. Não há informação que confirme compatibilidade mecânica com outros perfis; confira o desenho e os dados do cilindro.

O sensor não sinaliza a posição do pistão; o que devo verificar antes de substituí-lo?

Confirme que o circuito aceita saída PNP normalmente aberta, verifique a alimentação e a pinagem no datasheet e teste o posicionamento do sensor na ranhura durante o curso do pistão.

A saída fica ativa no estado que eu não esperava; o que pode estar acontecendo?

A ficha especifica função normalmente aberta, que pode diferir da lógica esperada pelo controlador. Verifique a lógica da entrada e a ligação com base no esquema oficial.

Devo comprar este modelo ou procurar uma versão diferente?

Escolha o MK5106 quando a montagem em ranhura T e a saída PNP normalmente aberta atenderem à aplicação. Se o circuito exigir NPN ou normalmente fechada, procure uma configuração que corresponda a esse requisito.

O produto inclui cabo e conector ou preciso prever a conexão?

A ficha informa cabo PUR de 0,3 m e conexão M8. Confirme a compatibilidade do conector e a pinagem no datasheet antes da instalação.

Como instalo o detector no cilindro?

Confirme a compatibilidade da ranhura T, consulte o desenho dimensional e siga o procedimento do fabricante. Antes de energizar, valide a pinagem e os requisitos elétricos no datasheet.

Qual é o grau de proteção informado para o MK5106?

A ficha declara IP 65 e IP 67. Consulte o datasheet para verificar as condições de uso aplicáveis à instalação.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor magnético indicada para detectar a presença do campo magnético do pistão. (Ref.: Tecnologia do sensor: célula GMR)

PNP

Tipo de saída de comutação especificado para o sensor; a entrada do controlador deve ser compatível com essa saída. (Ref.: Saída de comutação: PNP)

Normalmente aberto

Função de saída declarada para o MK5106; confirme a lógica resultante no circuito de controle. (Ref.: Função de saída: normalmente aberto)

Sensibilidade magnética

Parâmetro informado para a resposta magnética do detector. (Ref.: Sensibilidade magnética: 2,8 mT)

Grau de proteção IP

Classificação declarada de proteção do invólucro contra ingresso de elementos conforme condições definidas pelo padrão IP. (Ref.: Grau de proteção: IP 65 e IP 67)
