Sensor para Cilindro IFM MK5104

Pré-visualizar: MK5104 IFM - Sensor para Cilindro IFM Detecção magnética em ranhura T PNP/NPN, 4000Hz, IP67

MK5104 IFM - Sensor para Cilindro IFM Detecção magnética em ranhura T PNP/NPN, 4000Hz, IP67

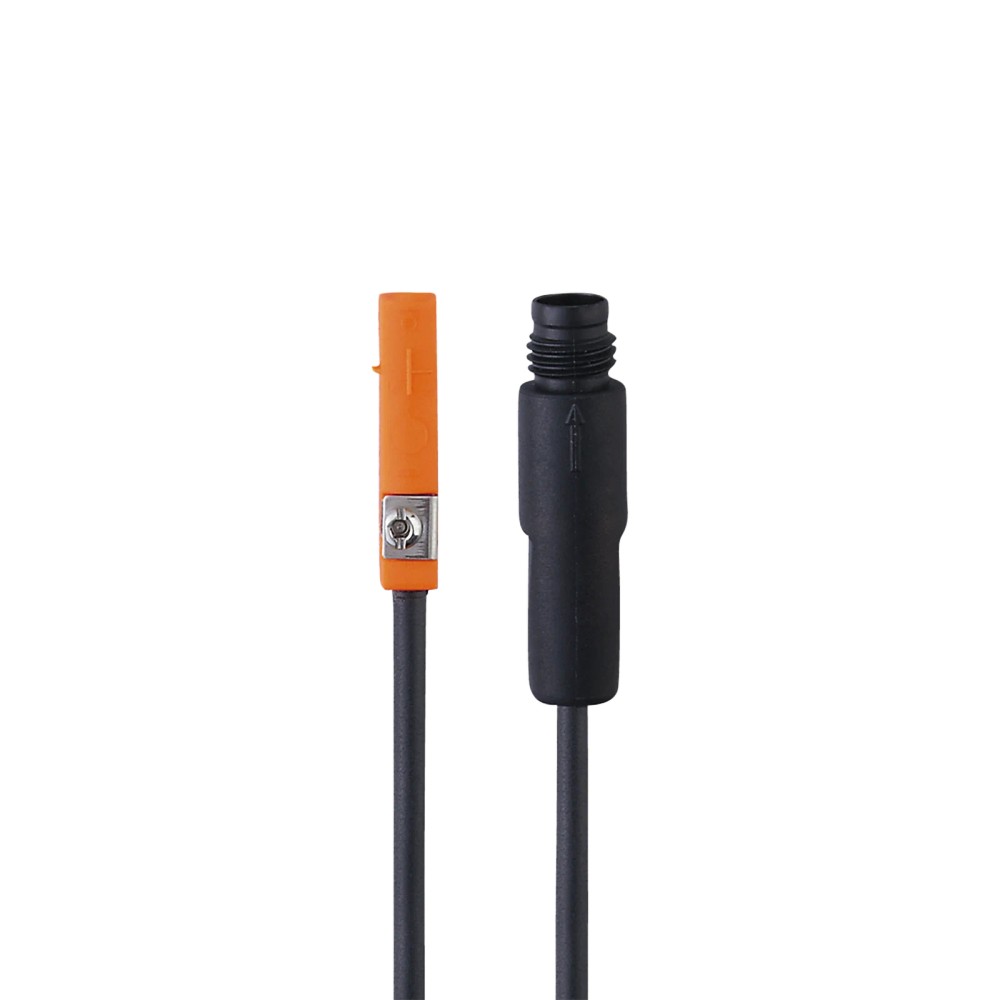

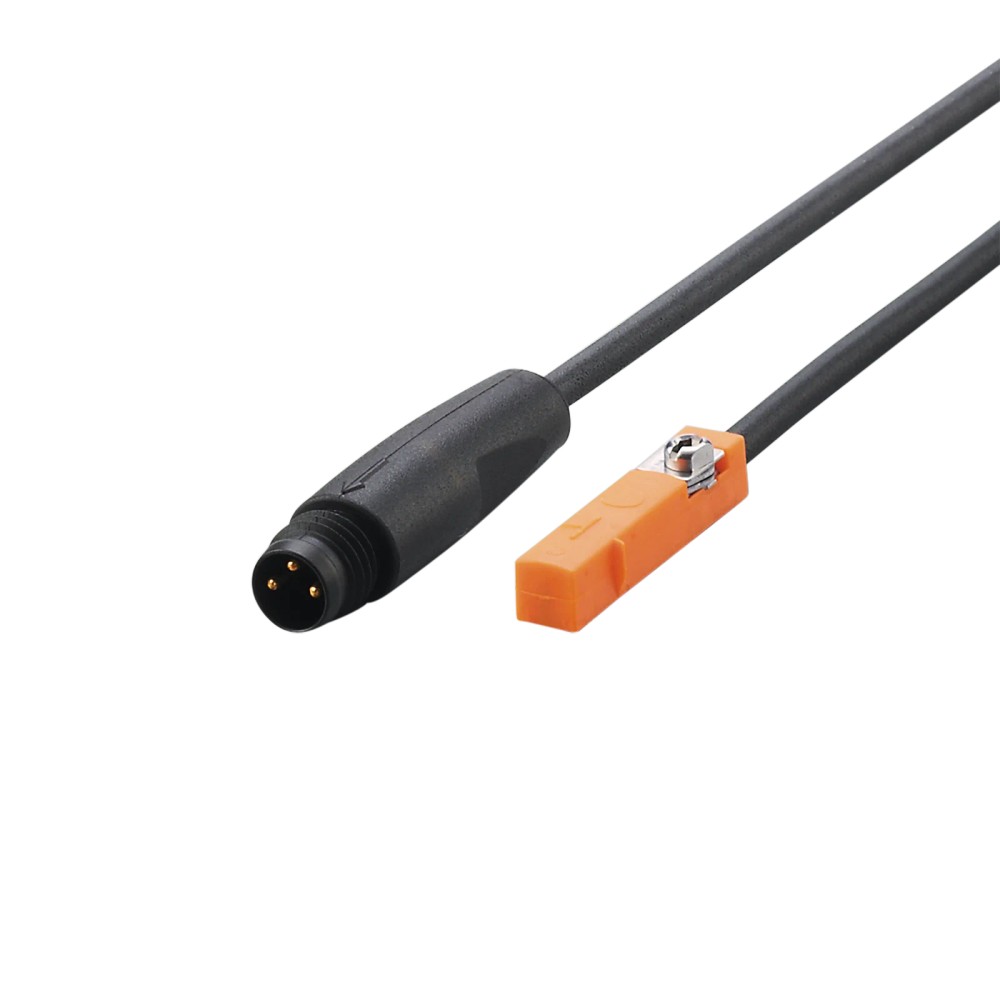

Imagem meramente ilustrativa

R$ 576,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5104
EAN: 4021179151306
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro...mais

Fechar menu

Saiba mais sobre: "MK5104 IFM - Sensor para Cilindro IFM Detecção magnética em ranhura T PNP/NPN, 4000Hz, IP67"

Destaques do Produto

Ranhura do cilindro

Ranhura em T

Tecnologia de detecção

Magnética, célula GMR

Tipo de saída

PNP/NPN, normalmente aberta

Alimentação

Conexão

Cabo PUR de 0,3 m com conexão M8

Frequência de comutação

4000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5104 IFM — Sensor para cilindro de ranhura em T, célula GMR, saída PNP/NPN

O IFM MK5104 é um detector magnético para cilindros com ranhura em T, destinado à detecção da posição do êmbolo magnético. Utiliza célula GMR e possui sensibilidade magnética de 2,8 mT. Opera em DC, com saída normalmente aberta PNP/NPN e frequência de comutação de 4000 Hz. A conexão informada é por cabo PUR de 0,3 m com conexão M8.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MK5104
Tipo	Detector para cilindros de ranhura em T
Tecnologia de sensor	Célula GMR
Saída	PNP/NPN, normalmente aberta
Tensão	DC
Sensibilidade magnética	2,8 mT
Frequência de comutação	4000 Hz
Conexão	Cabo PUR de 0,3 m; conexão M8
Grau de proteção	IP65 e IP67
Dimensões	25 x 5 x 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T e êmbolo com ímã, desde que a geometria permita a instalação do detector e os requisitos elétricos correspondam à instalação.
Detecção de posição do êmbolo em aplicações que aceitem sensor magnético DC com saída normalmente aberta PNP/NPN.

⚠ Considere outro se precisa de:

Aplicações que exijam detecção de um alvo não magnético ou sem ímã no êmbolo; a ficha identifica o produto como detector magnético para cilindro.
Instalações que não aceitem alimentação DC, saída normalmente aberta PNP/NPN ou conexão M8; confirme os requisitos do circuito antes da seleção.

APLICAÇÕES E USO

Aplicação declarada: detecção magnética em cilindros com ranhura em T; o cilindro deve possuir êmbolo magnético para que a detecção seja aplicável.
Possibilidade de uso inferida: monitoramento de posição do êmbolo em sistemas automatizados, desde que o cilindro, o circuito DC e a entrada de controle sejam compatíveis. Confirme os parâmetros elétricos e mecânicos no datasheet e na documentação do cilindro.
A ficha informa proteção IP65 e IP67, mas não detalha condições de montagem, exposição ou limites ambientais; consulte o fabricante para validar o ambiente específico.

COMO ESCOLHER

Antes de comprar o MK5104 IFM — Sensor para cilindro de ranhura em T, célula GMR, saída PNP/NPN, verifique estes pontos:

Escolha o MK5104 quando

O cilindro tiver ranhura em T, êmbolo magnético e a aplicação exigir detecção magnética com saída normalmente aberta PNP/NPN em DC. Verifique também o encaixe mecânico, a conexão M8 e a compatibilidade elétrica com a entrada de controle.

Considere outra especificação quando

A aplicação exigir um tipo de saída, alimentação, conexão ou forma de montagem diferentes dos informados para este modelo. A ficha disponível não detalha corrente, tensão nominal, pinagem nem dimensões de ranhura compatíveis; consulte o datasheet e os requisitos do cilindro e do circuito antes de substituir ou selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	MK5104	Identificação do produto IFM.
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação mecânica declarada na ficha.
Tecnologia	Sensor do cilindro com célula GMR	Tecnologia de detecção indicada no contexto.

Dados de detecção
Sensibilidade magnética	2,8 mT	Valor informado para a detecção magnética.
Frequência de comutação	4000 Hz	Frequência de comutação declarada.

Dados elétricos e saídas
Tipo de tensão	DC	Tipo de alimentação informado; a tensão nominal não consta no contexto.
Função de saída	Normalmente aberto	Estado funcional da saída especificado.
Saída de comutação	PNP/NPN	Tipo de saída indicado na ficha; não estão informados corrente ou pinagem.
Número de fios	2 fios	Quantidade de fios informada na ficha; confirme a ligação no datasheet.

Conexão elétrica
Cabo	Cabo PUR de 0,3 m	Comprimento e material do cabo informados.
Conexão	M8	Tipo de conexão declarado; a pinagem não consta no contexto.

Proteções e condições ambientais
Grau de proteção	IP65 e IP67	Graus de proteção informados na ficha; observe as condições de instalação especificadas pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a ligação elétrica.
Proteção contra curto-circuitos	Sim	Proteção declarada; não substitui a verificação dos limites elétricos no datasheet.
Proteção contra sobrecarga	Sim	Proteção declarada; consulte o datasheet para condições e limites de operação.

Dados mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões informadas para o sensor.
Peso	16 g	Peso disponível no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Sensor DC com saída normalmente aberta PNP/NPN; cabo PUR de 0,3 m e conexão M8. A ficha não informa tensão nominal, corrente de saída nem pinagem detalhada; confirme esses dados no datasheet e no circuito de destino.

Processo Montagem em ranhura T de cilindro. A ficha não especifica dimensões de ranhura ou método de fixação; confirme a compatibilidade mecânica com o cilindro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura em T e êmbolo magnético, com circuito DC compatível com saída normalmente aberta PNP/NPN.	✓	Corresponde ao tipo de produto, à tecnologia magnética e à saída indicados na ficha; validar os parâmetros elétricos completos no datasheet.
Cilindro sem ímã no êmbolo ou aplicação de detecção de alvo não magnético.	✗	O MK5104 é descrito como detector magnético para cilindro e utiliza célula GMR.
Sistema que requer alimentação AC ou uma saída diferente de PNP/NPN normalmente aberta.	✗	A ficha informa tensão DC e saída normalmente aberta PNP/NPN.
Instalação cujo encaixe depende de dimensões específicas da ranhura não confirmadas.	✗	A ficha não fornece dimensões de ranhura; não é possível confirmar a compatibilidade mecânica sem verificar o cilindro e o desenho/datasheet.

INSTALAÇÃO

Como instalar o MK5104 IFM — Sensor para cilindro de ranhura em T, célula GMR, saída PNP/NPN

Confirme que o cilindro possui ranhura em T e êmbolo magnético.
Verifique no datasheet a compatibilidade mecânica da ranhura e as instruções de montagem aplicáveis.
Confira a tensão DC, o tipo de saída e os requisitos da entrada de controle antes de conectar o sensor.
Instale o sensor na ranhura conforme as instruções do fabricante, sem forçar o corpo ou o cabo.
Conecte o cabo e a conexão M8 conforme a pinagem indicada no datasheet; a pinagem não está detalhada na ficha fornecida.
Teste a comutação movimentando o êmbolo e confirme o sinal no dispositivo de controle antes de liberar a máquina.

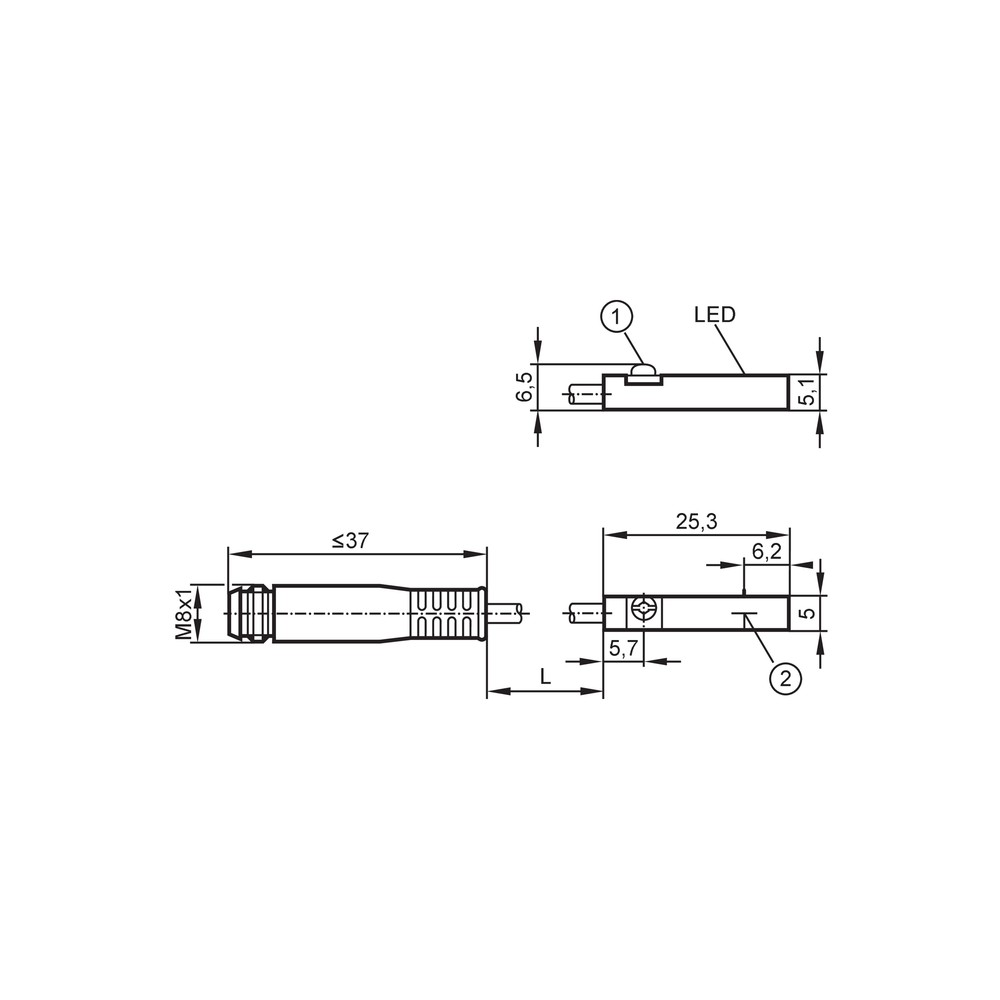

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a mudança de posição do cilindro.	O êmbolo pode não ter ímã, ou o sensor pode não estar corretamente posicionado na ranhura.	Confirme que o cilindro possui êmbolo magnético e consulte as instruções do fabricante para verificar montagem e posição do sensor.
A saída permanece em um único estado durante o movimento.	Possível incompatibilidade entre a saída do sensor e a entrada de controle, ou ligação incorreta.	Confira o tipo de entrada, a alimentação DC e a pinagem no datasheet antes de alterar a ligação.
O sensor não comuta mesmo com montagem no cilindro.	Possível incompatibilidade mecânica com a ranhura ou ausência de condição de detecção magnética adequada.	Verifique a ranhura, o êmbolo magnético e os dados de sensibilidade no datasheet; não presuma compatibilidade dimensional sem confirmação.
O sensor apresenta falha após uma ligação elétrica incorreta ou sobrecarga.	A ligação pode exceder as condições permitidas, ainda que a ficha informe proteções contra inversão de polaridade, curto-circuito e sobrecarga.	Desenergize o circuito e compare tensão, carga e ligação com os limites e o esquema do datasheet antes de reconectar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MK5104 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5104 e para que tipo de cilindro serve?

É um detector magnético com célula GMR para cilindros com ranhura em T. A aplicação pressupõe um êmbolo magnético; confirme também o encaixe no cilindro.

Que tipo de saída e conexão elétrica ele usa?

A ficha informa alimentação DC, saída normalmente aberta PNP/NPN e conexão M8 com cabo PUR de 0,3 m. Consulte o datasheet para tensão nominal e pinagem.

O que vem junto com o MK5104?

O contexto não informa acessórios ou itens adicionais incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o MK5104 em um cilindro sem ímã no êmbolo?

Não é indicado para essa condição: o produto é um detector magnético para cilindro e usa célula GMR. A ficha não declara compatibilidade com êmbolos sem ímã.

Ele funciona em um circuito AC ou com uma saída diferente de PNP/NPN normalmente aberta?

A ficha especifica tensão DC e saída normalmente aberta PNP/NPN, portanto não confirma uso em AC ou com outra configuração de saída. Verifique os requisitos do circuito no datasheet.

O cilindro se move, mas o controlador não detecta a posição. O que devo verificar antes de trocar o sensor?

Confirme que o êmbolo é magnético, que o sensor está corretamente instalado na ranhura e que a entrada do controlador aceita a saída utilizada. Verifique também a alimentação e a pinagem no datasheet.

A saída fica sempre ligada ou desligada; isso significa que o sensor queimou?

Não necessariamente: posição de montagem, ausência de detecção magnética ou ligação incompatível também podem causar esse sintoma. Confira a montagem e o circuito antes de substituir o sensor.

É melhor comprar um kit ou somente o sensor MK5104?

A ficha descreve o MK5104 como sensor individual e não informa um kit ou acessórios inclusos. Se a instalação exigir cabo, conexão ou fixação adicionais, confirme os itens necessários para o seu cilindro.

Quando devo escolher o MK5104 em vez de outro detector para cilindro?

Escolha-o quando a aplicação exigir detecção magnética em ranhura T e aceitar alimentação DC com saída normalmente aberta PNP/NPN. Se algum desses requisitos diferir, compare as especificações completas com outra opção.

Como instalar e testar o sensor no cilindro?

Confirme a ranhura T e o êmbolo magnético, instale conforme a documentação do fabricante e conecte seguindo a pinagem do datasheet. Depois, movimente o êmbolo e verifique a mudança de sinal na entrada de controle.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor magnético indicada para o MK5104.

Sensibilidade magnética

Parâmetro informado para caracterizar a resposta magnética do sensor.

PNP/NPN

Tipos de saída de comutação especificados para conexão a um circuito de controle compatível.

Normalmente aberto

Função de saída declarada para o sensor; consulte o datasheet para o comportamento elétrico detalhado.

Grau de proteção IP

Classificação de proteção do invólucro indicada na ficha; as condições específicas de uso devem ser verificadas na documentação do fabricante.
