Detector para Cilindros IFM MK5103

Pré-visualizar: MK5103 IFM - Detector para Cilindros IFM Para Ranhura em T Célula GMR 2,8mT 4000Hz

MK5103 IFM - Detector para Cilindros IFM Para Ranhura em T Célula GMR 2,8mT 4000Hz

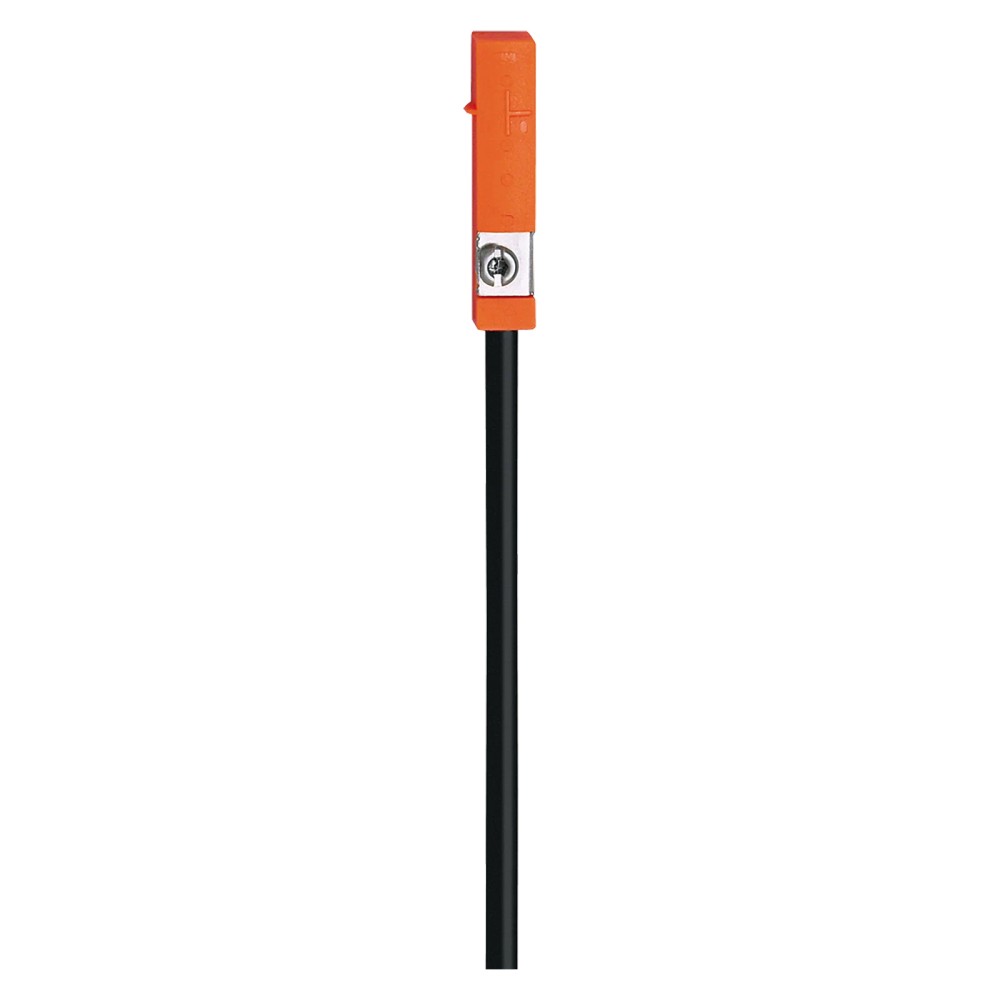

Imagem meramente ilustrativa

R$ 524,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5103
EAN: 4021179151290
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro T...mais

Fechar menu

Saiba mais sobre: "MK5103 IFM - Detector para Cilindros IFM Para Ranhura em T Célula GMR 2,8mT 4000Hz"

Destaques do Produto

Ranhura do cilindro

Tecnologia

Célula GMR

Tipo de saída

PNP/NPN, normalmente aberta

Conexão

Cabo PUR de 2 m, 2 fios

Frequência de comutação

4000 Hz

Proteção do invólucro

IP 65 e IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros IFM MK5103 para ranhura em T, célula GMR, sensibilidade magnética de 2,8 mT, 4000 Hz

O IFM MK5103 é um detector magnético para cilindros com ranhura em T, baseado em célula GMR. É usado para detectar a posição do pistão magnético em cilindros compatíveis com essa ranhura. Possui saída normalmente aberta PNP/NPN, frequência de comutação de 4000 Hz e proteção IP 65/IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector para cilindros com ranhura em T
Tecnologia de detecção	Célula GMR
Sensibilidade magnética	2,8 mT
Saída	PNP/NPN, normalmente aberta
Frequência de comutação	4000 Hz
Conexão elétrica	Cabo PUR de 2 m; 2 fios
Grau de proteção	IP 65 e IP 67
Dimensões	25 x 5 x 6,5 mm
Proteções elétricas	Inversão de polaridade, curto-circuito e sobrecarga

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção da posição de pistão magnético em cilindro pneumático com ranhura tipo T, desde que o cilindro e a instalação sejam compatíveis com as dimensões e a sensibilidade do sensor.
Aplicações que aceitem sensor de 2 fios, saída normalmente aberta PNP/NPN e conexão por cabo PUR de 2 m.
Instalações que exijam os graus de proteção IP 65 ou IP 67, respeitando as condições definidas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para cilindros sem ranhura tipo T sem confirmar a compatibilidade mecânica com o fabricante do cilindro.
Não selecionar quando a aplicação exigir uma saída ou conexão elétrica diferente das especificações listadas; confirme a interface necessária no datasheet e no equipamento de controle.
Não presumir compatibilidade com qualquer cilindro, controlador ou ambiente apenas com base no tipo de ranhura ou no grau IP; valide as condições de instalação no datasheet.

APLICAÇÕES E USO

Detecção da posição de pistão magnético em cilindros com ranhura T, aplicação indicada pelo tipo de produto. A compatibilidade deve ser confirmada para o modelo específico de cilindro.
Uso em sistemas de automação que aceitem a saída de comutação e a conexão de 2 fios especificadas. Confirme tensão, corrente e pinagem no datasheet antes da integração.
Aplicações que demandem os graus de proteção IP 65/IP 67, desde que as condições de instalação e operação correspondam às especificações completas do fabricante.
A ficha não especifica materiais do cilindro, temperatura de operação, montagem em outros perfis ou protocolos de comunicação; valide esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Detector para cilindros IFM MK5103 para ranhura em T, célula GMR, sensibilidade magnética de 2,8 mT, 4000 Hz, verifique estes pontos:

Escolha o MK5103 quando

A aplicação requerer detecção magnética em cilindro com ranhura T, célula GMR, saída normalmente aberta PNP/NPN, cabo PUR de 2 m e frequência de comutação de 4000 Hz.

Verifique antes de especificar

Confirme a adequação mecânica à ranhura do cilindro e a compatibilidade elétrica com a entrada do controlador. A ficha disponível não detalha pinagem, tensão de alimentação ou corrente; consulte o datasheet oficial para esses dados.

Considere outra configuração quando

A montagem exigir outra geometria de ranhura, outro comprimento ou tipo de conexão, ou uma função de saída diferente. A ficha não identifica modelos alternativos específicos; compare os requisitos com o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação e formato de montagem indicados na ficha.
Tecnologia de detecção	Célula GMR	Princípio de detecção magnética informado para o produto.
Sensibilidade magnética	2,8 mT	Valor de sensibilidade especificado na ficha.
Marca	IFM	Fabricante identificado no anúncio.
Modelo / SKU / part number	MK5103	Identificador do produto.
GTIN	4021179151290	Código comercial informado no anúncio.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de alimentação informado; a tensão nominal não consta nos dados disponíveis.
Função de saída	Normalmente aberto	Estado de comutação indicado para a saída.
Saída de comutação	PNP/NPN	Tipos de saída listados na ficha; verificar detalhes de ligação no datasheet.
Número de fios	2 fios	Configuração da conexão elétrica informada.
Frequência de comutação	4000 Hz	Frequência de comutação especificada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção declarada nos dados do produto.
Proteção contra curto-circuitos	Sim	Proteção declarada nos dados do produto.
Proteção contra sobrecarga	Sim	Proteção declarada nos dados do produto.

Conexão elétrica
Tipo e comprimento da conexão	Cabo PUR de 2 m	Material e comprimento do cabo informados na ficha.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67	Graus de proteção informados; observar condições e especificações de ensaio no datasheet oficial.

Dados mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões nominais indicadas no anúncio.
Peso	26,6 g	Peso registrado nos dados do catálogo.
Tipo de ranhura	T	Perfil de montagem indicado para o detector.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado; o produto é descrito como detector com saída de comutação.

Conexões

Elétrica Cabo PUR de 2 m e 2 fios; alimentação DC; saída de comutação PNP/NPN, normalmente aberta. A tensão, a corrente e a pinagem não estão especificadas nos dados disponíveis; confirmar no datasheet oficial antes de conectar.

Processo Montagem para ranhura tipo T em cilindro. A compatibilidade mecânica depende da geometria da ranhura e das instruções do fabricante do cilindro; não há conexão de processo roscada informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura tipo T e pistão magnético, com interface elétrica validada conforme datasheet	✓	O produto é especificado como detector para cilindros de ranhura T com tecnologia de detecção magnética GMR.
Cilindro sem ranhura tipo T	✗	A montagem indicada é para ranhura tipo T; não há evidência de compatibilidade mecânica com outros perfis.
Controlador cuja entrada seja compatível com a saída de comutação e a ligação de 2 fios, após validação dos valores elétricos no datasheet	✓	A ficha informa saída PNP/NPN normalmente aberta e ligação de 2 fios, mas não fornece tensão, corrente ou pinagem.
Rede ou sistema que exija protocolo de comunicação industrial específico	✗	Não há protocolo de comunicação informado; o produto é descrito com saída de comutação.

INSTALAÇÃO

Como instalar o Detector para cilindros IFM MK5103 para ranhura em T, célula GMR, sensibilidade magnética de 2,8 mT, 4000 Hz

Confirme que o cilindro possui ranhura tipo T compatível com o sensor.
Verifique no datasheet as condições mecânicas de montagem e as especificações elétricas antes da instalação.
Posicione o detector na ranhura conforme as instruções do fabricante do cilindro e do sensor.
Fixe o sensor conforme o método indicado na documentação; os dados disponíveis não informam ferramenta ou torque.
Conecte o cabo de 2 fios ao circuito DC somente após confirmar a pinagem, a tensão e os limites elétricos no datasheet.
Acione o sistema em condições controladas e confirme a comutação do sinal ao movimentar o pistão; consulte o fabricante se o comportamento não corresponder ao esperado.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

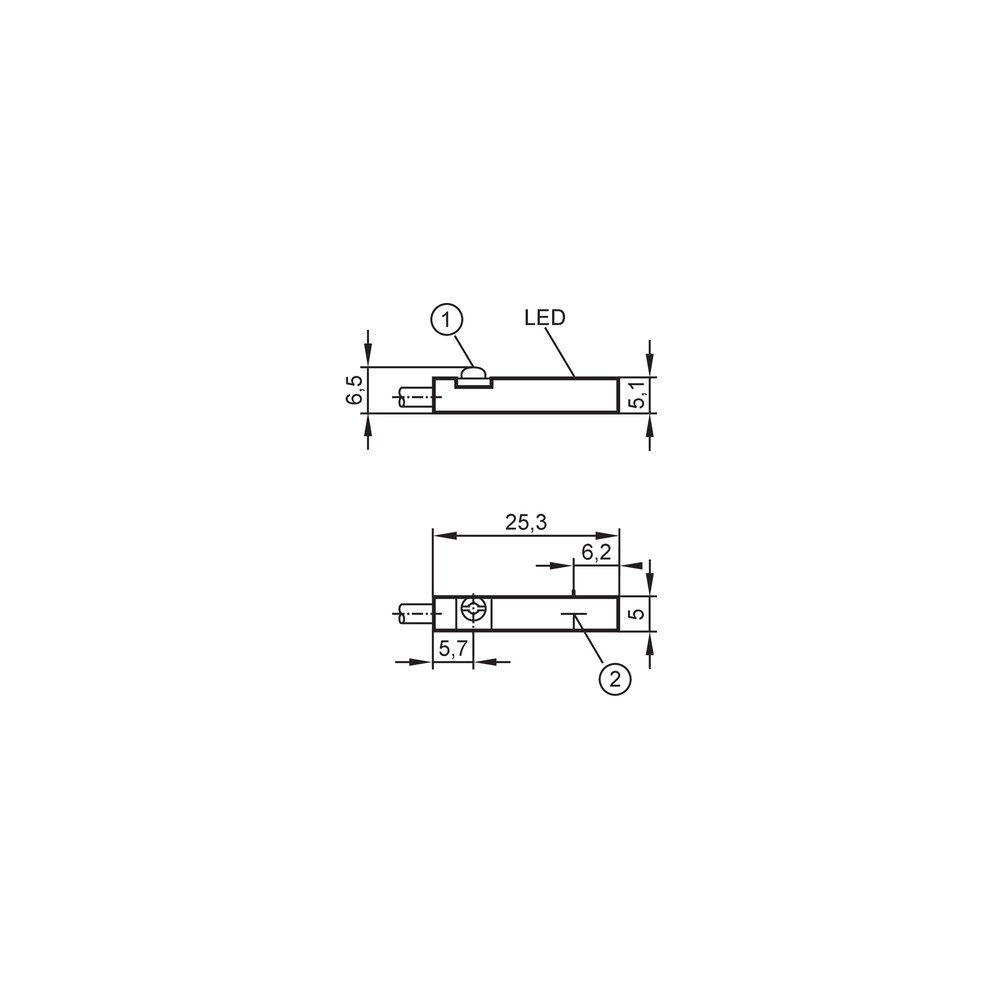

Folha de dados IFM MK5103 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)
