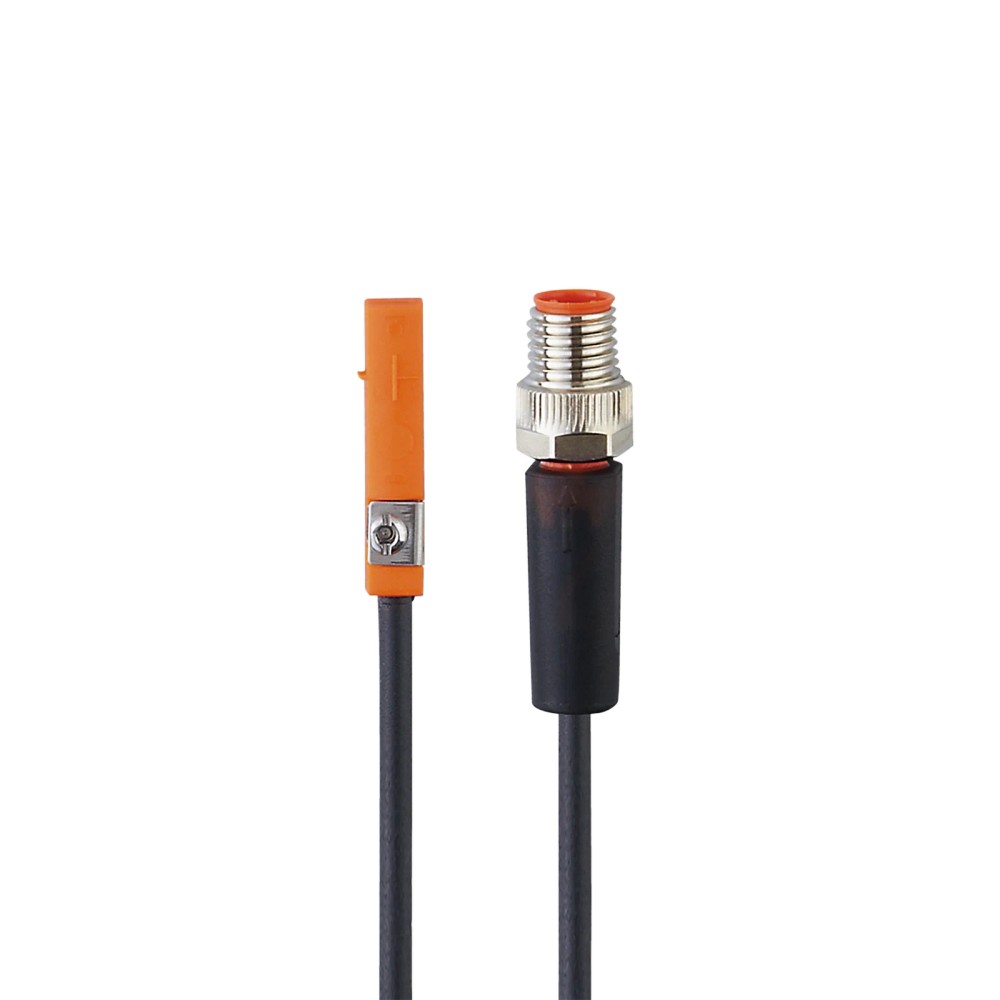

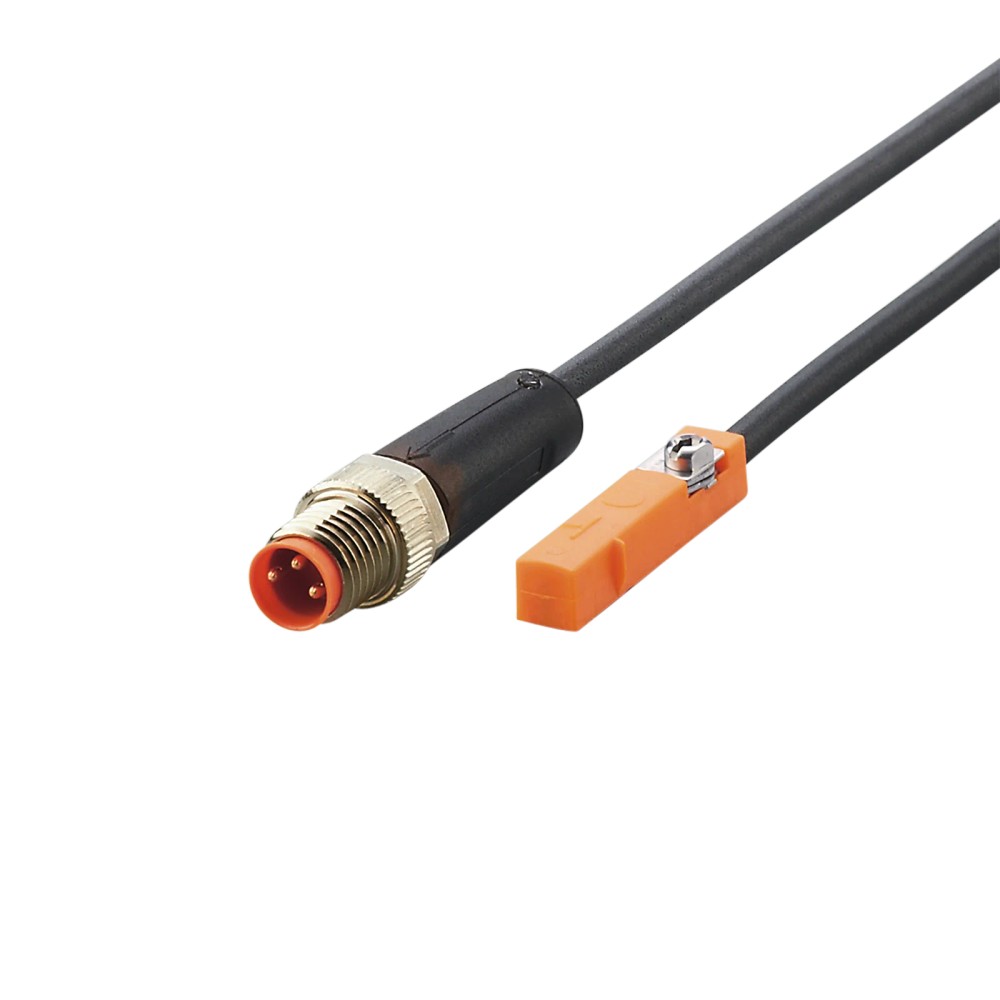

MK5102 IFM - Detector Cilindro Ranhura T Detecção posição pneumática GMR, PNP, NA, 0,3m M8, IP67

Imagem meramente ilustrativa

R$ 534,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5102
EAN: 4021179151283
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro T...mais

Fechar menu

Saiba mais sobre: "MK5102 IFM - Detector Cilindro Ranhura T Detecção posição pneumática GMR, PNP, NA, 0,3m M8, IP67"

Destaques do Produto

Ranhura do cilindro

Tecnologia

GMR

Saída

PNP, normalmente aberta

Alimentação

Conexão

Cabo PUR de 0,3 m e conexão M8

Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros de ranhura em T IFM MK5102, célula GMR, saída PNP normalmente aberta, cabo PUR de 0,3 m e conexão M8

O IFM MK5102 é um detector magnético para cilindros com ranhura em T, destinado à detecção da posição do êmbolo magnético. Utiliza célula GMR e saída PNP normalmente aberta, com alimentação em corrente contínua. Tem conexão M8, cabo PUR de 0,3 m e grau de proteção IP65/IP67 informado na ficha.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MK5102
Tipo de produto	Detector para cilindros de ranhura em T
Tecnologia de detecção	Célula GMR
Tipo de saída	PNP, normalmente aberta
Tipo de tensão	DC
Conexão	Cabo PUR de 0,3 m; conexão M8
Grau de proteção	IP65 e IP67
Dimensões	25,3 x 5 x 6,5 mm
Frequência de comutação	10.000 Hz
Sensibilidade magnética	2,8 mT

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T e êmbolo com ímã detectável, quando a saída PNP normalmente aberta e a conexão elétrica forem compatíveis com o sistema de controle.
Aplicações de detecção de posição em que sejam adequados sensor magnético GMR, alimentação DC e as proteções IP65/IP67 informadas.

⚠ Considere outro se precisa de:

Não selecionar para ranhura diferente de T sem confirmar a fixação mecânica com o fabricante do cilindro.
Não selecionar para entrada de controle que exija saída NPN ou normalmente fechada; o MK5102 é PNP normalmente aberto.
Não presumir compatibilidade com cilindros sem êmbolo magnético detectável.

APLICAÇÕES E USO

Aplicação indicada: detecção da posição do êmbolo em cilindros com ranhura em T, conforme o tipo de produto descrito na ficha. A instalação pressupõe êmbolo magnético detectável; confirme as instruções específicas do cilindro e do sensor.
Possibilidade a validar: sinalização de posição de cilindro em circuitos de automação com entrada compatível com PNP normalmente aberto. A ficha não especifica dispositivos de controle ou protocolos compatíveis; valide a interface elétrica antes da integração.

COMO ESCOLHER

Antes de comprar o Detector para cilindros de ranhura em T IFM MK5102, célula GMR, saída PNP normalmente aberta, cabo PUR de 0,3 m e conexão M8, verifique estes pontos:

Escolha o MK5102 quando

O cilindro tiver ranhura em T e êmbolo magnético, e o circuito aceitar sensor DC com saída PNP normalmente aberta. Confirme também a conexão M8 e o comprimento do cabo de 0,3 m.

Verifique outra configuração quando

A ranhura do cilindro, o tipo de saída exigido pelo controlador ou a interface de conexão não corresponderem aos dados do MK5102. A ficha disponível não identifica modelos alternativos nem adaptadores compatíveis; valide a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado na ficha.
Modelo / SKU / Part Number	MK5102	Código do produto.
GTIN	4021179151283	Identificador comercial informado.
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação mecânica indicada.
Tipo de ranhura	T	Perfil de cilindro indicado para instalação.
Tecnologia de detecção	Célula GMR	Princípio de detecção informado.
Sensibilidade magnética	2,8 mT	Valor declarado na ficha.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de alimentação indicado.
Tipo de saída	PNP	Tipo de saída elétrica declarado.
Função de saída	Normalmente aberta	Estado funcional da saída informado.
Número de fios	3	Quantidade de fios declarada; consultar datasheet para identificação de cada condutor.
Frequência de comutação	10.000 Hz	Frequência de comutação indicada na ficha.

Proteções elétricas
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante na ficha.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante na ficha.

Conexões
Cabo	PUR, 0,3 m	Material e comprimento informados para o cabo.
Conexão	M8	Tipo de conexão indicado; conferir pinagem no datasheet.

Condições ambientais e proteção
Grau de proteção	IP65, IP67	Graus de proteção informados na ficha; observar as condições de instalação e uso do fabricante.

Dados mecânicos
Dimensões	25,3 x 5 x 6,5 mm	Dimensões declaradas do sensor.
Peso	14,7 g	Valor disponível nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto é descrito com saída de comutação PNP normalmente aberta.

Conexões

Elétrica Alimentação DC, 3 fios, saída PNP normalmente aberta; cabo PUR de 0,3 m e conexão M8. Verifique a pinagem e os requisitos do circuito no datasheet antes de conectar.

Processo Fixação mecânica destinada a cilindros com ranhura em T. A ficha não especifica conexão de processo pneumática.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro pneumático com ranhura em T, êmbolo magnético e entrada de controle compatível com PNP normalmente aberto	✓	Corresponde ao tipo de ranhura e à função de detecção descritos, desde que a interface elétrica e a conexão sejam compatíveis.
Controlador que requer saída NPN ou normalmente fechada	✗	A ficha especifica saída PNP normalmente aberta.
Cilindro com geometria de ranhura diferente de T	✗	A aplicação indicada para o modelo é em cilindros de ranhura em T; a ficha não confirma compatibilidade mecânica com outros perfis.
Sistema que exige protocolo de comunicação digital específico	✗	A ficha não informa protocolo digital; especifica saída PNP de comutação.

INSTALAÇÃO

Como instalar o Detector para cilindros de ranhura em T IFM MK5102, célula GMR, saída PNP normalmente aberta, cabo PUR de 0,3 m e conexão M8

Confirme que o cilindro possui ranhura em T e que a aplicação utiliza êmbolo magnético detectável.
Compare as dimensões do sensor e a geometria da ranhura com o desenho dimensional do fabricante.
Posicione e fixe o sensor conforme as instruções do fabricante do cilindro e do datasheet do MK5102.
Verifique no datasheet a identificação dos três fios e a pinagem da conexão M8 antes de realizar a ligação.
Conecte somente a um circuito DC com entrada compatível com saída PNP normalmente aberta; confira a documentação do sistema de controle.
Após a montagem, acione o cilindro e confirme a comutação do sinal em todas as posições de detecção previstas.

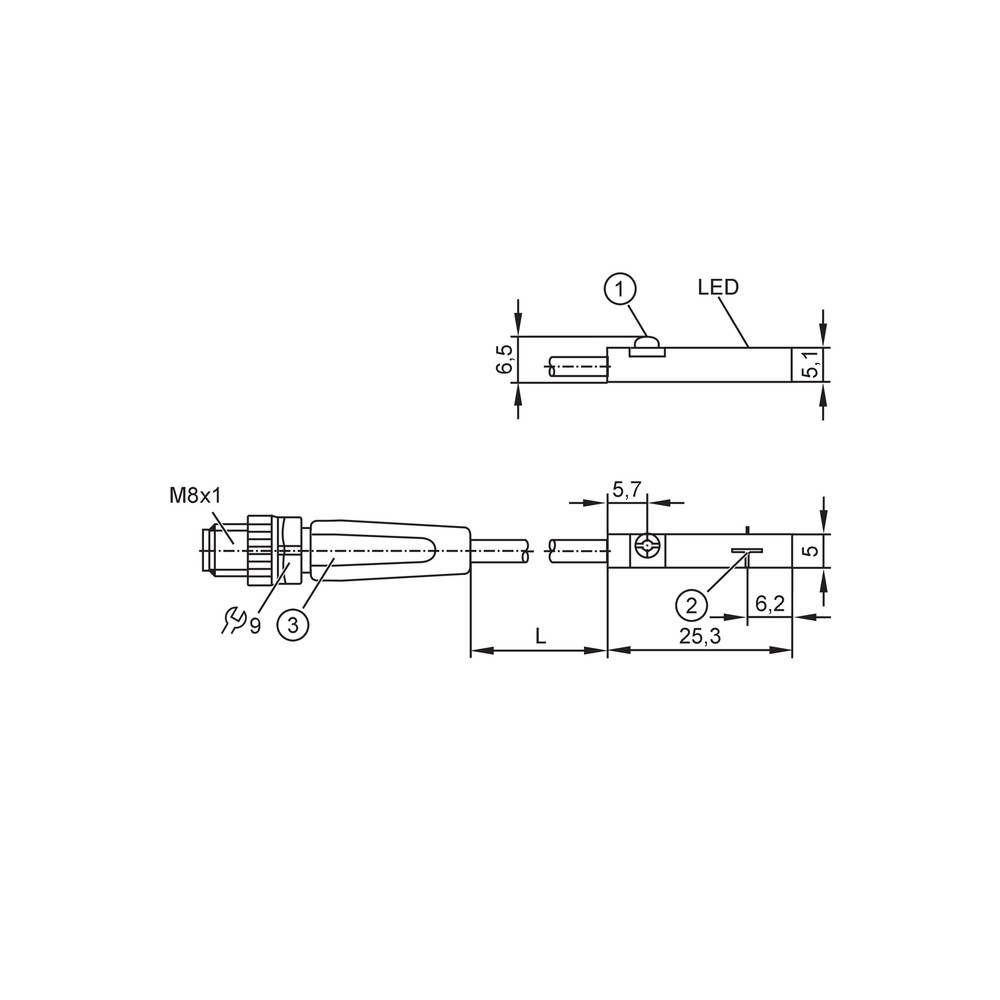

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a posição do cilindro.	Possível incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada do controlador, ou ligação incorreta dos fios.	Confirme o tipo de entrada do controlador e consulte no datasheet a pinagem e a identificação dos condutores; verifique o sinal com o cilindro em movimento.
O sinal permanece acionado ou não comuta ao longo do curso.	O sensor pode estar posicionado fora da região de detecção do ímã, ou o cilindro pode não ter êmbolo magnético detectável.	Confirme a presença do ímã no êmbolo e ajuste a posição do sensor conforme as instruções do fabricante do cilindro e do datasheet.
O sensor deixa de operar depois de uma ligação elétrica.	Ligação ou polaridade incorreta, apesar das proteções declaradas contra inversão de polaridade, curto-circuito e sobrecarga.	Desenergize o circuito, confira a pinagem no datasheet e inspecione a instalação antes de religar; não use as proteções como substituto da ligação correta.
Há comutação intermitente ou perda de sinal durante o ciclo.	Fixação ou posicionamento instável do sensor na ranhura, ou conexão M8/cabo sem contato elétrico confiável.	Inspecione a fixação, o encaixe da conexão e o estado visível do cabo; teste o sinal durante o movimento do cilindro.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5102 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MK5102 e para que tipo de cilindro serve?

É um detector magnético de posição para cilindros com ranhura em T. A ficha especifica tecnologia GMR e saída PNP normalmente aberta.

O MK5102 funciona com entrada PNP ou NPN no controlador?

A saída do MK5102 é PNP normalmente aberta. Confirme que a entrada do controlador aceita esse tipo de saída antes da ligação.

O produto acompanha cabo e conexão?

A ficha informa cabo PUR de 0,3 m e conexão M8. Não há acessórios adicionais listados.

Este sensor serve para cilindro com ranhura diferente de T?

A ficha identifica o MK5102 para cilindros com ranhura em T e não confirma outros perfis. Para outra geometria, valide a compatibilidade mecânica com o fabricante.

Posso usar o MK5102 em um cilindro sem ímã no êmbolo?

A aplicação é de detecção magnética; a ficha não confirma detecção em êmbolos sem ímã. Verifique a construção do cilindro antes da seleção.

O sensor não muda o estado da entrada; o que devo verificar antes de trocar?

Confira a compatibilidade da entrada com PNP normalmente aberto, a pinagem no datasheet e a presença de êmbolo magnético. Verifique também o posicionamento do sensor na ranhura.

O sinal fica acionado o tempo todo; o sensor pode estar com defeito?

Pode haver posicionamento inadequado em relação ao ímã ou incompatibilidade no circuito de entrada. Teste o sensor ao longo do curso e confira a ligação antes de concluir que precisa ser substituído.

É melhor comprar o MK5102 avulso ou procurar um conjunto com acessórios?

A ficha descreve o sensor e não lista acessórios inclusos. Se a instalação exigir componentes adicionais, identifique-os separadamente conforme o cilindro e o sistema de controle.

Quando devo escolher este modelo em vez de outro detector de cilindro?

Escolha o MK5102 quando a ranhura for T e o circuito aceitar saída PNP normalmente aberta em DC. Se a aplicação exigir outra saída ou outra geometria, procure uma configuração cujas especificações atendam a esses requisitos.

Como faço a ligação sem errar a pinagem?

Consulte a pinagem no datasheet do MK5102 antes de conectar os três fios ou a conexão M8. Faça a instalação desenergizada e confirme que o circuito aceita saída PNP normalmente aberta.

GLOSSÁRIO TÉCNICO

GMR

Tecnologia de detecção magnética indicada para o MK5102.

PNP

Tipo de saída de comutação especificado para o sensor.

Normalmente aberta

Função de saída declarada para o MK5102.

Ranhura em T

Perfil de montagem de cilindro indicado para este detector.

Grau de proteção IP

Classificação de proteção indicada na ficha para o produto.
