Sensor de Cilindro IFM MK5101

Pré-visualizar: MK5101 IFM - Detector para Cilindros T-Slot Detecção magnética PNP, 2.8mT, M8, IP67

MK5101 IFM - Detector para Cilindros T-Slot Detecção magnética PNP, 2.8mT, M8, IP67

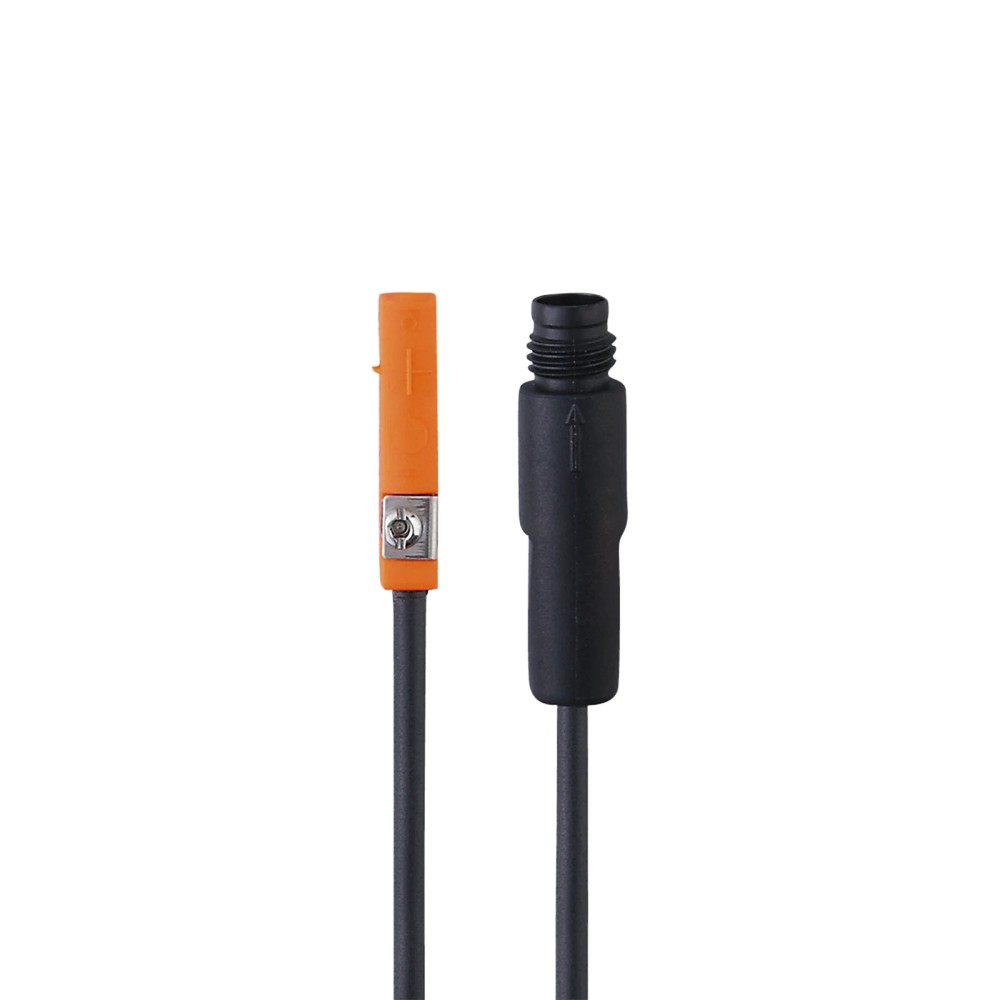

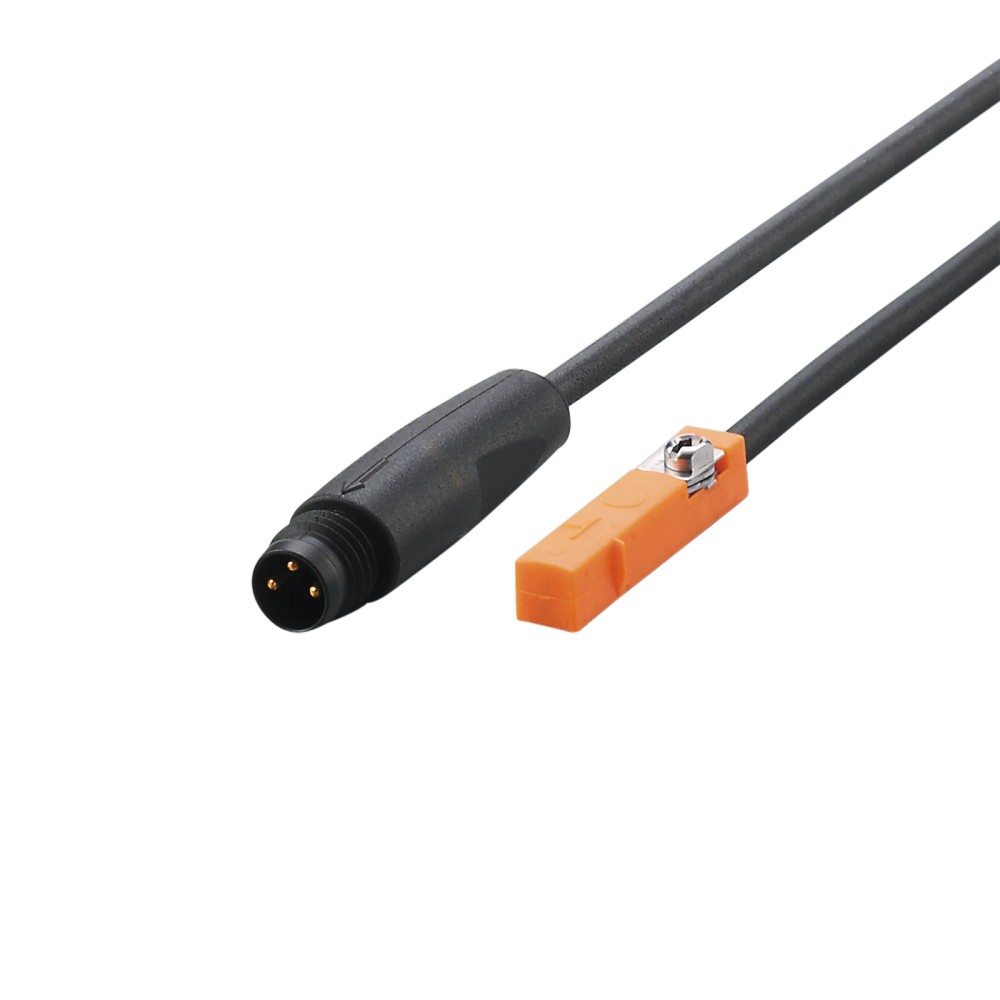

Imagem meramente ilustrativa

R$ 517,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5101
EAN: 4021179151276
NCM do produto: 85365090

Destaques do Produto Aplicação mecânica...mais

Fechar menu

Saiba mais sobre: "MK5101 IFM - Detector para Cilindros T-Slot Detecção magnética PNP, 2.8mT, M8, IP67"

Destaques do Produto

Aplicação mecânica

Cilindro com ranhura em T

Tecnologia

Célula GMR, detecção magnética

Saída

PNP normalmente aberta

Conexão elétrica

Cabo PUR de 0,3 m e conexão M8

Proteção declarada

IP65/IP67

Código do produto

MK5101

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Detector para cilindros de ranhura em T ifm MK5101, célula GMR, saída PNP

O ifm MK5101 é um detector magnético para cilindros com ranhura em T, baseado em célula GMR. É utilizado para detectar a posição magnética do êmbolo em cilindros compatíveis. Possui saída PNP normalmente aberta, sensibilidade magnética de 2,8 mT e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Detector para cilindros de ranhura em T
Tecnologia do sensor	Célula GMR
Saída de comutação	PNP, normalmente aberta
Sensibilidade magnética	2,8 mT
Tensão	DC; tensão nominal não informada na ficha disponível
Conexão	Cabo PUR de 0,3 m; conexão M8
Número de fios	3
Grau de proteção	IP65 e IP67
Frequência de comutação	10.000 Hz
Dimensões	25 x 5 x 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção magnética de posição em cilindros cuja ranhura e geometria sejam compatíveis com o formato T especificado para o MK5101.
Sistemas de controle DC que aceitem sinal de sensor PNP normalmente aberto, após validar tensão, corrente e pinagem no datasheet do fabricante.
Instalações que exijam grau de proteção IP65 ou IP67 nas condições definidas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam saída NPN ou contato normalmente fechado, pois a ficha identifica saída PNP normalmente aberta.
Montagem em cilindro sem ranhura em T compatível; a ficha não declara adaptadores ou compatibilidade com outros perfis.
Instalações que exijam valores de tensão, corrente de carga, pinagem ou condições ambientais não confirmados na ficha disponível; validar esses requisitos no datasheet antes da seleção.

APLICAÇÕES E USO

Aplicação declarada: detecção de posição magnética em cilindros de ranhura em T compatíveis.
Possibilidade de uso: sinalização de posição do êmbolo para uma entrada digital DC compatível com saída PNP normalmente aberta; validar os parâmetros elétricos e a montagem no datasheet.
Limitação: a ficha fornecida não especifica tensão nominal, corrente de carga, faixa de temperatura, distância de detecção ou pinagem; não dimensionar a instalação com base em valores presumidos.

COMO ESCOLHER

Antes de comprar o Detector para cilindros de ranhura em T ifm MK5101, célula GMR, saída PNP, verifique estes pontos:

Escolha o MK5101 quando

A aplicação usar um cilindro com ranhura em T compatível, detecção magnética por célula GMR e entrada de controle adequada a uma saída PNP normalmente aberta.

Avalie outra versão quando

O sistema exigir saída NPN ou normalmente fechada, ou quando o perfil do cilindro não for ranhura em T. A ficha disponível não identifica modelos alternativos; consulte a IFM para selecionar uma variante compatível.

Valide antes de instalar

Confirme no datasheet a tensão de alimentação, a corrente admissível, a pinagem do M8 e as condições específicas de uso do grau IP. Esses valores não estão detalhados nos dados fornecidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Identificação do fabricante informada na ficha.
Modelo / SKU / Part number	MK5101	Código de identificação do produto.
GTIN	4021179151276	Identificador comercial informado no anúncio.
Tipo de produto	Detector para cilindros de ranhura em T	Aplicação mecânica declarada.
Descrição funcional	Sensor do cilindro com célula GMR	Tecnologia de detecção magnética declarada.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de tensão informado; tensão nominal não consta nos dados disponíveis.
Função de saída	Normalmente aberto	Estado funcional da saída declarado.
Saída de comutação	PNP	Tipo de saída informado; verificar compatibilidade com a entrada do controlador.
Número de fios	3 fios	Configuração elétrica declarada; consultar datasheet para pinagem.
Frequência de comutação	10.000 Hz	Frequência informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuitos	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.

Detecção magnética
Tecnologia do sensor	Célula GMR	Tecnologia identificada na descrição do produto.
Sensibilidade magnética	2,8 mT	Valor declarado na ficha; não representa distância de detecção.

Conexões
Cabo	PUR, 0,3 m	Tipo e comprimento declarados para o cabo.
Conexão	M8	Conexão informada; pinagem não detalhada nos dados disponíveis.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus informados na ficha; observar condições de ensaio e instalação do fabricante.

Dados mecânicos
Dimensões	25 x 5 x 6,5 mm	Dimensões informadas no anúncio.
Peso	12,1 g	Peso indicado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação industrial indicado na ficha. O produto é descrito com saída de comutação PNP normalmente aberta.

Conexões

Elétrica Sensor DC de 3 fios, com cabo PUR de 0,3 m e conexão M8. A saída é PNP normalmente aberta. A pinagem e os valores de tensão e corrente devem ser confirmados no datasheet antes da ligação.

Processo Montagem mecânica para cilindro com ranhura em T. Não é uma conexão de processo para tubulação ou fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada digital DC compatível com saída PNP normalmente aberta e parâmetros elétricos confirmados no datasheet	✓	A ficha declara alimentação DC, três fios e saída PNP normalmente aberta; tensão e corrente não estão especificadas nos dados fornecidos.
Cilindro com ranhura em T e dimensões de montagem compatíveis com o sensor	✓	O tipo de produto é declarado como detector para cilindros de ranhura em T; confirme a geometria e a fixação do cilindro.
Entrada que requer saída NPN ou normalmente fechada	✗	A ficha identifica saída PNP normalmente aberta, diferente dos requisitos indicados.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo; a saída informada é de comutação PNP.
Cilindro sem ranhura em T	✗	O tipo de montagem informado é para cilindros de ranhura em T; não há adaptadores ou compatibilidade com outros perfis declarados.

INSTALAÇÃO

Como instalar o Detector para cilindros de ranhura em T ifm MK5101, célula GMR, saída PNP

Confirme que o cilindro possui ranhura em T compatível com a instalação do MK5101.
Consulte o desenho dimensional e verifique o espaço disponível para o sensor e a conexão.
Posicione o sensor conforme as instruções do fabricante para a geometria do cilindro; não presuma posição de detecção sem consultar o datasheet.
Fixe o sensor usando o método e os componentes previstos pelo fabricante para o cilindro; os dados fornecidos não especificam ferramenta ou torque.
Antes de energizar, confirme no datasheet a pinagem do M8, a tensão de alimentação e a compatibilidade da entrada com a saída PNP normalmente aberta.
Após a ligação, movimente o êmbolo e verifique a comutação na entrada do controlador; confirme também que a instalação preserva o grau de proteção requerido.

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado durante o movimento do cilindro.	Sensor fora da posição adequada na ranhura, cilindro sem compatibilidade mecânica confirmada ou ausência de campo magnético detectável na posição esperada.	Confira o perfil do cilindro, a posição de montagem e o estado da saída enquanto movimenta o êmbolo; compare a instalação com as instruções do datasheet.
O sensor não é reconhecido pela entrada digital.	Tipo de saída incompatível com a entrada, ligação incorreta ou alimentação fora dos parâmetros permitidos.	Verifique se a entrada aceita PNP normalmente aberto e confirme tensão e pinagem do M8 no datasheet antes de medir a ligação.
O sensor opera de forma intermitente após a montagem.	Fixação ou posicionamento instável, conexão elétrica inadequada ou instalação que não preserva as condições de proteção contra ingresso.	Inspecione a fixação, o acoplamento M8 e o cabo; confira a montagem e as condições IP indicadas pelo fabricante.
A saída permanece em um estado inesperado após uma ligação elétrica.	Possível erro de pinagem ou incompatibilidade entre a saída PNP normalmente aberta e a lógica da entrada conectada.	Desenergize o circuito, confira a pinagem oficial e valide o tipo de entrada e a lógica de sinal antes de recolocar o sensor em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do MK5101 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5101 e para que tipo de cilindro serve?

É um detector magnético com célula GMR destinado a cilindros com ranhura em T. A compatibilidade com o perfil específico do cilindro deve ser confirmada mecanicamente.

Que saída elétrica o sensor oferece e o que acompanha na conexão?

A ficha declara saída PNP normalmente aberta, três fios, cabo PUR de 0,3 m e conexão M8. A pinagem deve ser consultada no datasheet.

Este sensor serve para uma entrada que exige saída NPN?

Não, a ficha especifica saída PNP. Para uma entrada NPN, selecione uma versão cuja saída corresponda ao requisito do controlador.

Posso usar o MK5101 em um cilindro sem ranhura em T?

A aplicação declarada é para cilindros de ranhura em T. A ficha não confirma compatibilidade com outros perfis ou adaptadores.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira primeiro a posição na ranhura, a compatibilidade do cilindro e a presença do sinal na entrada. Verifique também a ligação e os parâmetros elétricos no datasheet.

A entrada do CLP não reconhece o sensor; qual pode ser a causa?

Uma causa possível é incompatibilidade entre a saída PNP normalmente aberta e a entrada utilizada, ou pinagem incorreta. Confirme a lógica da entrada e a pinagem oficial antes de trocar o sensor.

É melhor comprar este sensor ou escolher uma versão NPN?

Escolha o MK5101 quando a entrada aceitar PNP normalmente aberto e a montagem for para ranhura em T. Se o controlador exigir NPN, procure uma variante com essa saída; a ficha não identifica um modelo alternativo específico.

O produto é vendido em kit ou inclui acessórios de montagem?

A ficha fornecida identifica o sensor, o cabo e a conexão, mas não informa kit ou acessórios de montagem incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Como instalar e conferir a comutação do MK5101?

Monte-o na ranhura em T compatível e siga as instruções do datasheet para posicionamento e ligação. Depois, movimente o êmbolo e monitore a entrada do controlador.

Qual é a tensão de alimentação e a corrente máxima da saída?

Esses valores não aparecem nos dados disponíveis. Consulte o datasheet oficial do MK5101 para dimensionar a alimentação e a carga.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor magnetorresistivo usada para detectar campos magnéticos.

Sensibilidade magnética

Valor associado à resposta do sensor ao campo magnético; não deve ser interpretado como distância de detecção.

PNP

Tipo de saída de comutação que deve ser compatibilizado com a entrada do controlador.

Normalmente aberto

Função de saída declarada para o estado de comutação do sensor.

Grau de proteção IP

Classificação de proteção contra ingresso de sólidos e água conforme condições de ensaio aplicáveis.
