MK502A IFM - Detector para Cilindros T Detecção de Posição NAMUR, 2 Fios, 6m

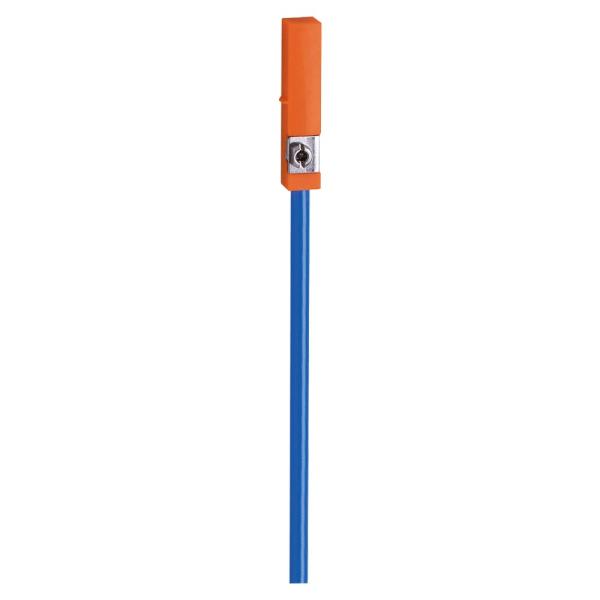

Imagem meramente ilustrativa

R$ 604,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK502A
EAN: 4021179261777
NCM do produto: 85365090

Destaques do Produto Tipo de Ranhura T...mais

Fechar menu

Saiba mais sobre: "MK502A IFM - Detector para Cilindros T Detecção de Posição NAMUR, 2 Fios, 6m"

Destaques do Produto

Tipo de Ranhura

Função Elétrica

NAMUR (2 fios)

Tecnologia

AMR

Conexão

Cabo 6 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK502A IFM - Detector para Cilindros T Detecção de Posição NAMUR, 2 Fios, 6m

O MK502A é um detector magnético de posição projetado para cilindros pneumáticos com ranhura em T, operando com interface NAMUR (2 fios). Utiliza tecnologia de célula AMR para garantir uma detecção precisa com frequência de comutação de 2000 Hz. O dispositivo é certificado para atmosferas explosivas (ATEX) e possui grau de proteção IP65/IP67 para ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Célula AMR
Função Elétrica	NAMUR
Saída	Normalmente aberto
Sensibilidade	2 mT
Frequência	2000 Hz
Grau de Proteção	IP65 / IP67
Temperatura	-25...70 °C
Dimensões	25,3 x 5 x 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T
Zonas com risco de explosão (Ex ia IIC T4 Ga)
Sistemas de automação industrial que utilizam barreiras de segurança intrínseca

⚠ Considere outro se precisa de:

Cilindros pneumáticos com ranhura tipo C
Cilindros perfilados sem ranhura T
Conexão direta em entradas digitais de CLP (24V DC) sem amplificador NAMUR
Ambientes com interferência magnética extrema que excedam a sensibilidade de 2 mT

APLICAÇÕES E USO

Monitoramento de fim de curso em cilindros pneumáticos industriais
Sistemas de posicionamento em áreas com risco de explosão (Zona 0, 1 e 2)
Automação de processos químicos ou alimentícios que utilizam cilindros em T
Detecção de pistão em ambientes sujeitos a jatos de água (IP65/67)

COMO ESCOLHER

Antes de comprar o MK502A IFM - Detector para Cilindros T Detecção de Posição NAMUR, 2 Fios, 6m, verifique estes pontos:

Quando escolher este sensor

Selecione o MK502A quando seu sistema exige compatibilidade com amplificadores de comutação NAMUR e operação segura em zonas com risco de explosão (ATEX). É a escolha ideal para cilindros com ranhura em T que operam sob condições de umidade controlada.

Quando buscar alternativas

Evite este modelo se o seu CLP opera com entradas digitais PNP/NPN padrão sem interface NAMUR. Nesse caso, busque sensores IFM da linha digital convencional (ex: com final de SKU diferente ou sem a especificação NAMUR).

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Detecção
Tecnologia de detecção	Célula AMR	Princípio de funcionamento do sensor
Sensibilidade magnética	2 mT	Limite de detecção do campo magnético
Histerese	1 mm	Diferença de comutação

Dados Elétricos
Tensão nominal DC	8,2 V	Tensão de alimentação segundo norma NAMUR
Consumo (detectado)	≥ 2,2 mA	Estado lógico com alvo presente
Consumo (não detectado)	≤ 1 mA	Estado lógico com alvo ausente
Frequência de comutação	2000 Hz	Velocidade máxima de resposta

Dados Mecânicos
Dimensões	25,3 x 5 x 6,5 mm	Gabinete do sensor
Material invólucro	Poliamida (PA)	Material do corpo principal
Conexão	Cabo PVC 6 m	Tipo de conexão elétrica

Condições Ambientais
Grau de proteção	IP65, IP67	Estanqueidade contra sólidos e líquidos
Temperatura ambiente	-25 a 70 °C	Faixa de operação
Homologação ATEX	II 1G Ex ia IIC T4 Ga	Classificação para áreas explosivas

COMPATIBILIDADE

Comunicação

• NAMUR (DIN 19234)

Conexões

Elétrica Cabo 6 m PVC (BN = marrom, BU = azul)

Processo Cilindro com ranhura em T

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP com entrada NAMUR dedicada	✓	Compatível com entradas de corrente variável conforme padrão NAMUR.
Circuito digital de 24V DC sem barreira	✗	A tensão e a lógica de corrente são incompatíveis; requer amplificador de comutação.
Áreas classificadas ATEX	✓	Certificado Ex ia IIC T4 Ga, atendendo requisitos de segurança intrínseca.

INSTALAÇÃO

Como instalar o MK502A IFM - Detector para Cilindros T Detecção de Posição NAMUR, 2 Fios, 6m

Limpe a ranhura em T do cilindro para remover resíduos.
Insira o sensor na ranhura no sentido longitudinal.
Posicione o sensor no ponto desejado para detecção.
Aperte o parafuso excêntrico de fixação utilizando uma chave sextavada de 1,5 mm até travar o componente.
Conecte o cabo de 6 metros ao amplificador de comutação NAMUR seguindo o diagrama de pinagem.
Verifique a comutação observando o LED de status ao mover o pistão do cilindro.

ACESSÓRIOS

Borracha de memória
Clips para cabos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal ou sinal intermitente	Cabo partido ou rompido devido a movimentação excessiva do cilindro	Realizar teste de continuidade nos fios marrom e azul com multímetro
Detecção inconsistente ou falha na repetição	Sensor mal fixado na ranhura, deslocando-se durante o ciclo	Verificar torque do parafuso excêntrico de fixação (hex 1.5mm)
LED aceso, mas sem sinal no CLP	Amplificador NAMUR não configurado ou falha na barreira de segurança	Medir a corrente na malha (deve variar entre <1mA e >2.2mA)
O sensor não comuta mesmo próximo ao pistão	Intensidade do campo magnético do pistão insuficiente (<2mT)	Verificar se o pistão do cilindro possui magnetização adequada para 2mT

DOCUMENTAÇÃO TÉCNICA

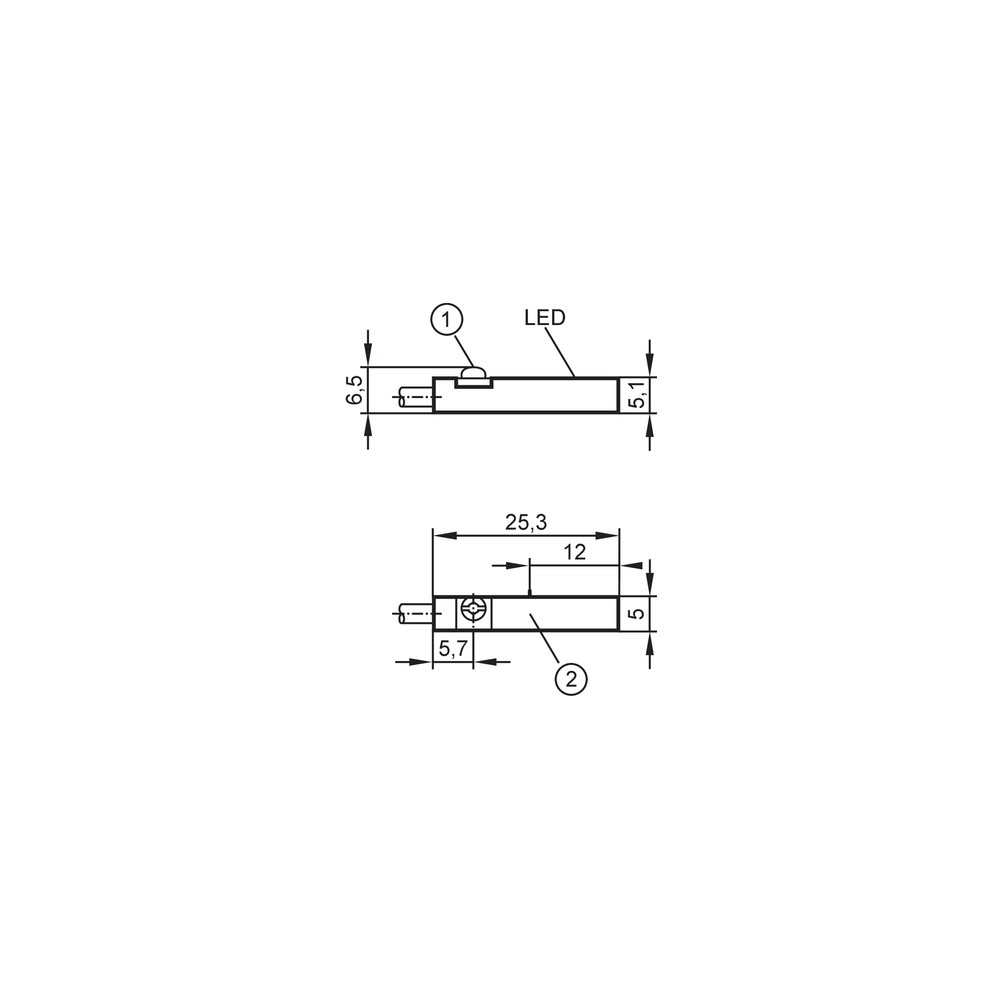

Datasheet Técnico MK502A (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MK502A e qual sua principal função?

O MK502A é um sensor de posição magnético para cilindros com ranhura em T, operando com interface NAMUR de 2 fios e tecnologia de célula AMR para alta repetibilidade.

O que acompanha o produto além do sensor?

Ele acompanha uma borracha de memória e clips para cabos, facilitando a fixação e organização da fiação no cilindro.

Este sensor serve em qualquer tipo de cilindro?

Este sensor não é adequado para cilindros com ranhura tipo C ou fixação externa tipo cinta, pois foi projetado especificamente para geometrias de ranhura em T.

Posso instalar este sensor em um circuito digital padrão de 24V?

Não, este produto não deve ser utilizado em aplicações que não sejam de segurança intrínseca ou que exijam sensores de saída digital padrão (PNP/NPN) sem interface adequada, pois a norma NAMUR opera por variação de corrente.

Como diagnosticar falha de sinal no sensor?

Se o sensor não detecta o pistão, verifique primeiro a integridade do cabo de 6 metros e se a tensão de alimentação está correta (conforme normas NAMUR).

O LED está apagado, o que pode ser a causa?

Se o LED de status não acende, verifique a polaridade da conexão e se o amplificador de comutação está enviando a tensão nominal correta.

Devo comprar a versão NAMUR ou a digital padrão?

A versão NAMUR (como o MK502A) é obrigatória para áreas classificadas (ATEX), enquanto versões digitais convencionais (PNP) são adequadas para aplicações industriais gerais sem risco de explosão.

Este produto é um kit ou sensor unitário?

O MK502A é uma unidade selada com cabo integrado; não existem peças internas substituíveis. A alternativa seria verificar se a necessidade de aplicação exige conector M8 ou M12 para troca rápida.

Qual o cuidado na instalação do sensor na ranhura?

Utilize uma chave sextavada de 1,5 mm para ajustar o excêntrico de fixação, garantindo que o sensor fique firmemente posicionado na ranhura em T antes de travar.

Qual a procedência deste sensor?

A procedência é a IFM Electronic, com fabricação atestada e conformidade com as normas internacionais citadas na ficha técnica.

GLOSSÁRIO TÉCNICO

NAMUR

Padrão internacional (DIN 19234) para sensores de proximidade que operam através de variação de corrente, utilizado em áreas com risco de explosão. (Ref.: Norma DIN 19234)

AMR

Anisotropic Magnetoresistive, tecnologia de detecção que altera sua resistência elétrica na presença de um campo magnético. (Ref.: Princípio de trabalho AMR-Zelle)

ATEX

Diretiva europeia para equipamentos destinados a atmosferas explosivas. (Ref.: Identificação II 1G Ex ia IIC T4 Ga)

Histerese

A diferença entre o ponto de atuação e o ponto de desatuação do sensor, garantindo estabilidade no sinal. (Ref.: 1 mm)

IP67

Grau de proteção contra entrada de poeira e submersão temporária em água. (Ref.: IP 65, IP 67)
