Detector para Cilindros IFM MK501A

Pré-visualizar: MK501A IFM - Detector para Cilindros T Monitoramento de Pistão PNP, 10-30V, M12, 0.3m

MK501A IFM - Detector para Cilindros T Monitoramento de Pistão PNP, 10-30V, M12, 0.3m

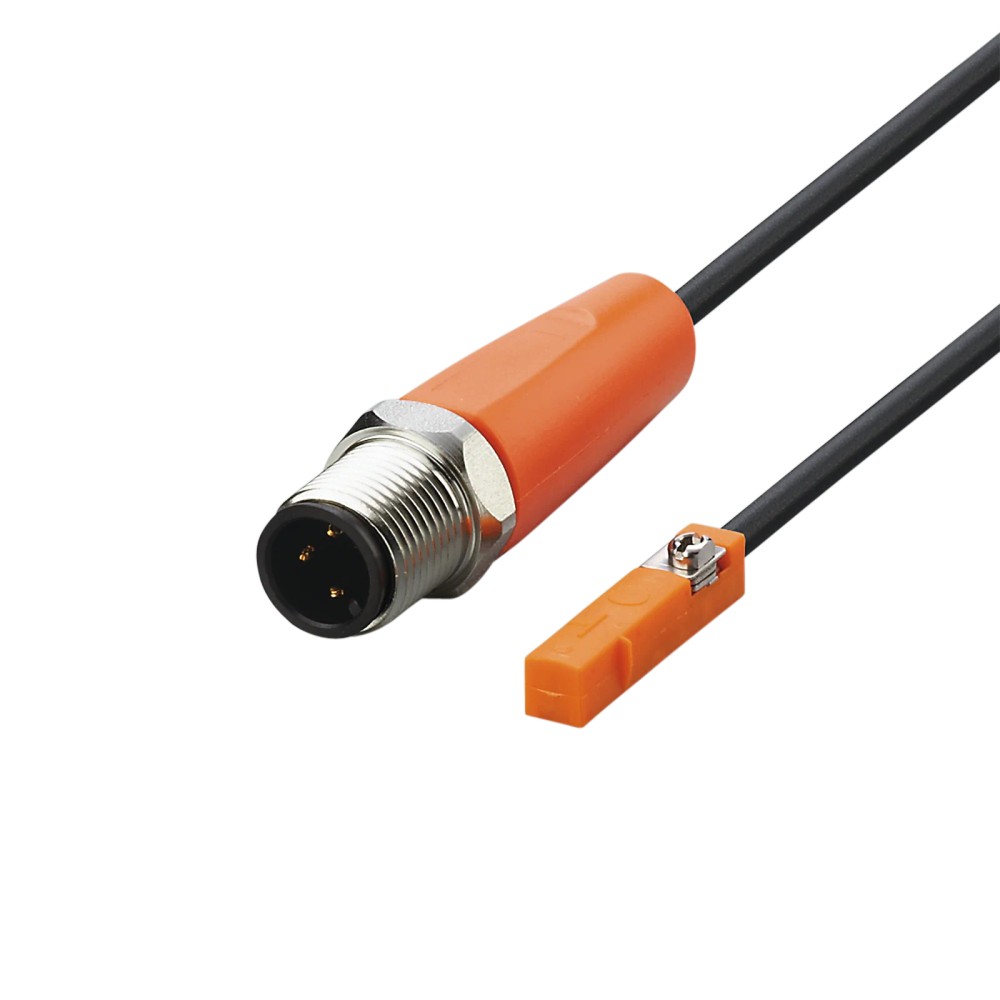

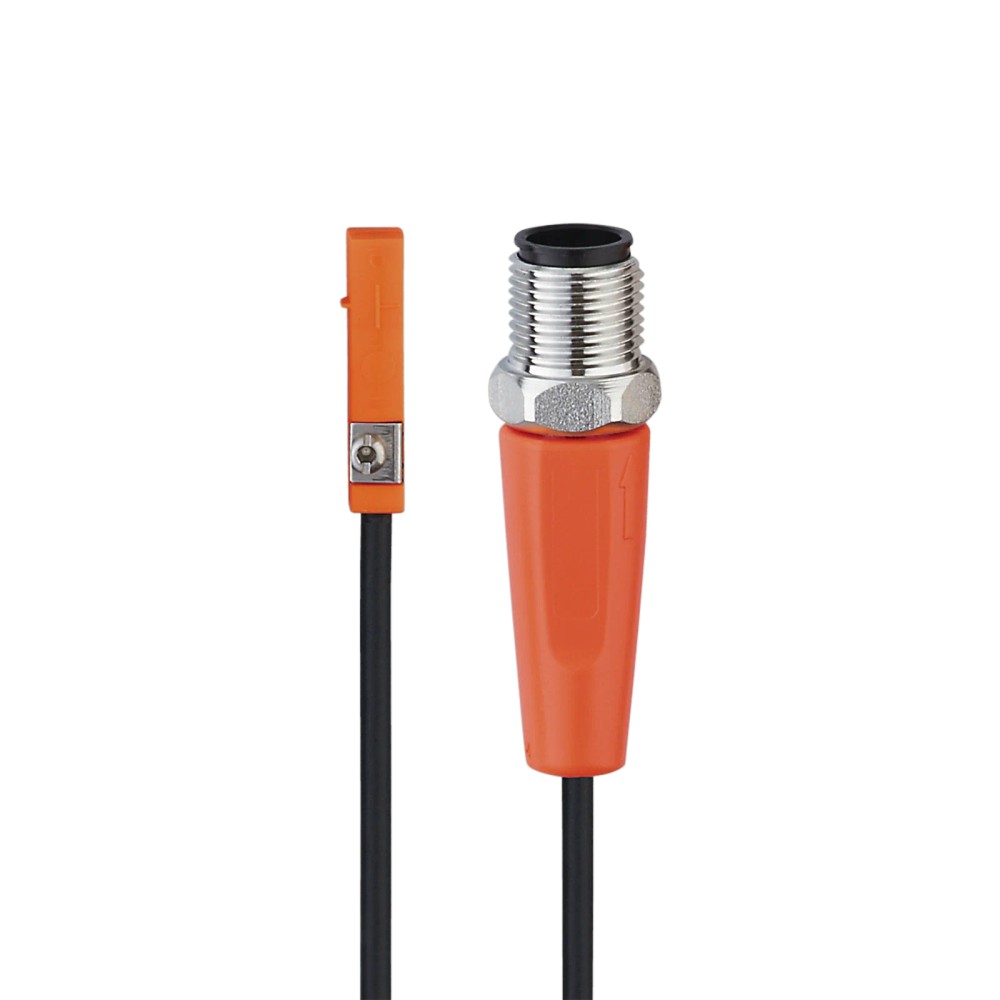

Imagem meramente ilustrativa

R$ 621,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK501A
EAN: 4021179150750
NCM do produto: 85365090

Destaques do Produto Tipo de ranhura...mais

Fechar menu

Saiba mais sobre: "MK501A IFM - Detector para Cilindros T Monitoramento de Pistão PNP, 10-30V, M12, 0.3m"

Destaques do Produto

Tipo de ranhura

T-Slot

Saída

PNP (NA)

Conexão

Cabo 0.3m + M12

Tensão

10-30V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK501A IFM - Detector para Cilindros de Ranhura em T, PNP, 10-30V DC, 0.3m M12

O MK501A é um sensor magnético de posição projetado para monitoramento de pistão em cilindros pneumáticos com ranhura em T. Equipado com tecnologia GMR, oferece chaveamento rápido de 10.000 Hz e saída PNP normalmente aberta. Sua construção compacta com proteção IP65/IP67 garante durabilidade em ambientes industriais, operando com tensão de 10 a 30V DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	MK501A
Tecnologia	GMR
Saída	PNP (NA)
Tensão	10-30V DC
Conexão	M12
Grau de proteção	IP65/IP67
Frequência	10000 Hz
Dimensões	25 x 5 x 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T
Aplicações de monitoramento de curso em alta velocidade
Sistemas operando com tensões DC entre 10-30V

⚠ Considere outro se precisa de:

Cilindros com ranhura tipo C
Cilindros sem anel magnético no pistão
Sistemas de comando que utilizam lógica NPN
Ambientes com interferência magnética extrema

APLICAÇÕES E USO

Monitoramento de fim de curso em cilindros pneumáticos.
Detecção de posição em linhas de montagem automatizadas.
Sistemas de embalagem com alta cadência.
Posicionamento preciso de válvulas pneumáticas.

COMO ESCOLHER

Antes de comprar o MK501A IFM - Detector para Cilindros de Ranhura em T, PNP, 10-30V DC, 0.3m M12, verifique estes pontos:

Escolha este produto se:

Você possui cilindros com ranhura em T e necessita de um sensor com lógica PNP e resposta de alta frequência (10 kHz) para monitoramento de pistão.

Considere outra opção se:

Seu controlador (CLP) exigir lógica NPN, se a ranhura for do tipo C (requer adaptador ou sensor específico) ou se a conexão elétrica final não puder utilizar o conector M12.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Princípio de trabalho	GMR-Zelle	Tecnologia de detecção magnética utilizada.
Saída de comutação	PNP	Lógica de chaveamento para o controlador.
Tensão de operação	10...30 DC V	Faixa de alimentação admissível.
Frequência de comutação	10000 Hz	Capacidade de resposta do sensor.

Dados Ambientais
Grau de proteção	IP 65, IP 67	Vedação contra sólidos e líquidos.
Temperatura ambiente	-25...60 °C	Condições operacionais de temperatura.
EMC	EN 61000-4-2/3/4/6	Conformidade com padrões de compatibilidade eletromagnética.

Dados Mecânicos
Dimensões	25 x 5 x 6,5 mm	Gabinete físico do sensor.
Montagem	Embutido (Ranhura T)	Tipo de fixação mecânica.
Conexão	0,3 m PUR-cabo, M12	Interface de conexão elétrica.

COMPATIBILIDADE

Comunicação

• Sinal digital discreto (PNP)

Conexões

Elétrica Conector M12 (4 pinos, codificação A)

Processo Montagem em ranhura em T

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindros com Ranhura T	✓	Projeto mecânico compatível com a norma de ranhura em T.
CLP com entradas PNP	✓	Níveis de tensão e corrente compatíveis com entradas padrão PNP.
Cilindros sem ímã	✗	Sensor magnético depende do campo gerado pelo ímã do pistão.

INSTALAÇÃO

Como instalar o MK501A IFM - Detector para Cilindros de Ranhura em T, PNP, 10-30V DC, 0.3m M12

Limpe a ranhura do cilindro para garantir fixação.
Insira o sensor na ranhura em T do cilindro.
Posicione o sensor aproximadamente no ponto de detecção desejado.
Gire o parafuso excêntrico de fixação no sentido horário usando chave Allen de 1,5 mm.
Verifique se o sensor está firme e não se desloca com a vibração.
Conecte o cabo M12 ao conector fêmea correspondente do sistema de controle.

ACESSÓRIOS

Borracha de memória
Clips para cabos
Cobertura de proteção T-Nut (E12259)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor sem sinal ou sem indicação de LED.	Tensão fora da faixa (10-30V) ou inversão de polaridade.	Medir a tensão nos terminais do conector M12 e conferir a pinagem.
Saída não ativa, proteção contra curto-circuito ativada.	Curto-circuito na carga de saída.	Desconectar a carga e testar a saída do sensor individualmente.
Sinal intermitente durante o movimento do pistão.	Fixação frouxa na ranhura.	Verificar o aperto do parafuso excêntrico de fixação.
Chaveamento falso (sem o pistão na posição).	Excesso de interferência magnética.	Afastar fontes de campos magnéticos ou verificar a integridade da blindagem.

DOCUMENTAÇÃO TÉCNICA

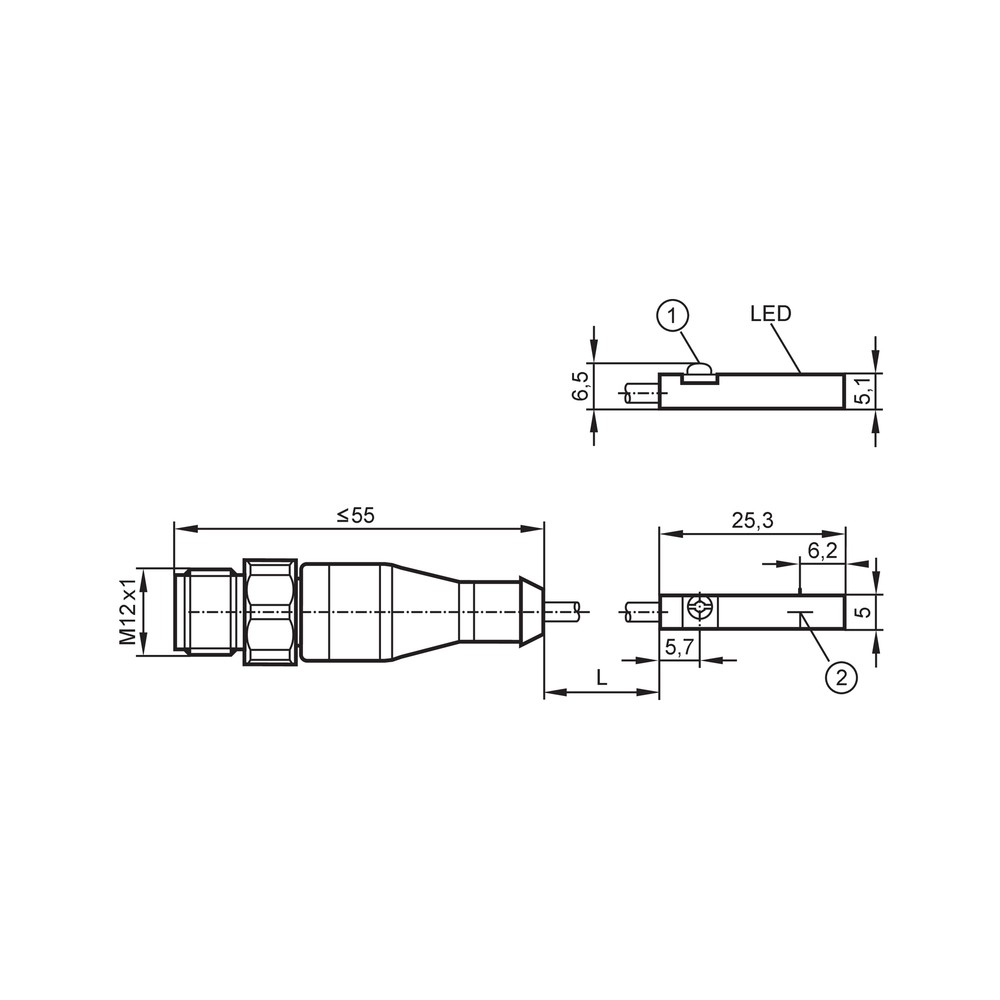

Datasheet Técnico MK501A (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MK501A e para que ele serve?

O MK501A é um sensor magnético de posição projetado especificamente para detectar a posição do pistão em cilindros pneumáticos com ranhura em T (T-slot). Ele utiliza tecnologia GMR para chaveamento sem contato, servindo para automação industrial de alta velocidade.

O que acompanha o produto na embalagem?

O sensor acompanha 1 borracha de memória, 1 clip para cabo e 1 cobertura de proteção (T-Nut), essenciais para garantir a fixação estável no cilindro.

Posso instalar este sensor em qualquer cilindro pneumático?

Não, este modelo não é compatível nativamente com cilindros de ranhura em C (C-slot) ou cilindros sem haste magnética integrada. Ele é otimizado para a geometria específica de ranhura em T.

O sensor MK501A funciona em sistemas NPN?

Não, este produto possui saída de comutação PNP, que comuta o positivo (carga para 0V). Ele não é compatível com sistemas que exigem lógica NPN (chaveamento para o positivo).

O que fazer se o sensor não indicar o status de chaveamento?

Se o LED amarelo não acender, verifique primeiro a continuidade do cabo de 0,3m e se a tensão de alimentação está entre 10 e 30V DC. Se a tensão estiver correta, teste a posição do sensor em relação ao ímã do pistão.

Por que o sensor está disparando sem o pistão chegar na posição?

Sintomas de chaveamento falso ou oscilante frequentemente indicam interferência magnética externa ou falha na montagem. Verifique se o sensor está bem fixado na ranhura e se não há fontes de campos magnéticos fortes próximos ao cilindro.

Por que optar por este sensor eletrônico em vez de um sensor mecânico?

A escolha entre este modelo e um switch mecânico deve considerar a vida útil e a velocidade. O MK501A (eletrônico) suporta frequências de 10.000 Hz, enquanto switches mecânicos são limitados por partes móveis e sofrem desgaste prematuro.

Quais as vantagens da tecnologia GMR utilizada neste sensor?

A tecnologia GMR (Giant Magnetoresistive) oferece maior sensibilidade magnética do que sensores Reed convencionais, permitindo detecção mais precisa e confiável em altas velocidades (até 10 m/s).

Qual ferramenta necessária para a montagem do sensor?

A instalação requer a inserção do sensor na ranhura em T e o aperto do parafuso excêntrico com uma chave Allen de 1,5 mm. O aperto deve ser firme para evitar vibrações, mas sem exceder o limite de torque para não danificar o corpo de poliamida.

Como é realizada a compra e o despacho deste sensor?

A IFM ELECTRONIC LTDA. realiza o faturamento diretamente. A logística, incluindo o despacho, é gerenciada pela fábrica, garantindo a rastreabilidade do componente original.

GLOSSÁRIO TÉCNICO

GMR

Giant Magnetoresistive. Tecnologia que altera a resistência elétrica na presença de campos magnéticos. (Ref.: Princípio de trabalho)

PNP

Tipo de saída onde o sensor chaveia o sinal positivo (+V) para a carga. (Ref.: Saída de comutação)

Ranhura em T

Geometria padrão de trilho em cilindros pneumáticos para fixação de sensores. (Ref.: Tipo de ranhura)

IP67

Índice de proteção contra poeira e submersão temporária em água. (Ref.: Grau de proteção)

Histerese

Distância entre o ponto de ativação e desativação do sensor, evitando sinais instáveis. (Ref.: Histerese)
