Sensor Magnético IFM MGT203

Pré-visualizar: MGT203 IFM - Sensor Magnético Metálico ifm Detecção Industrial M18x1 70mm PNP M12

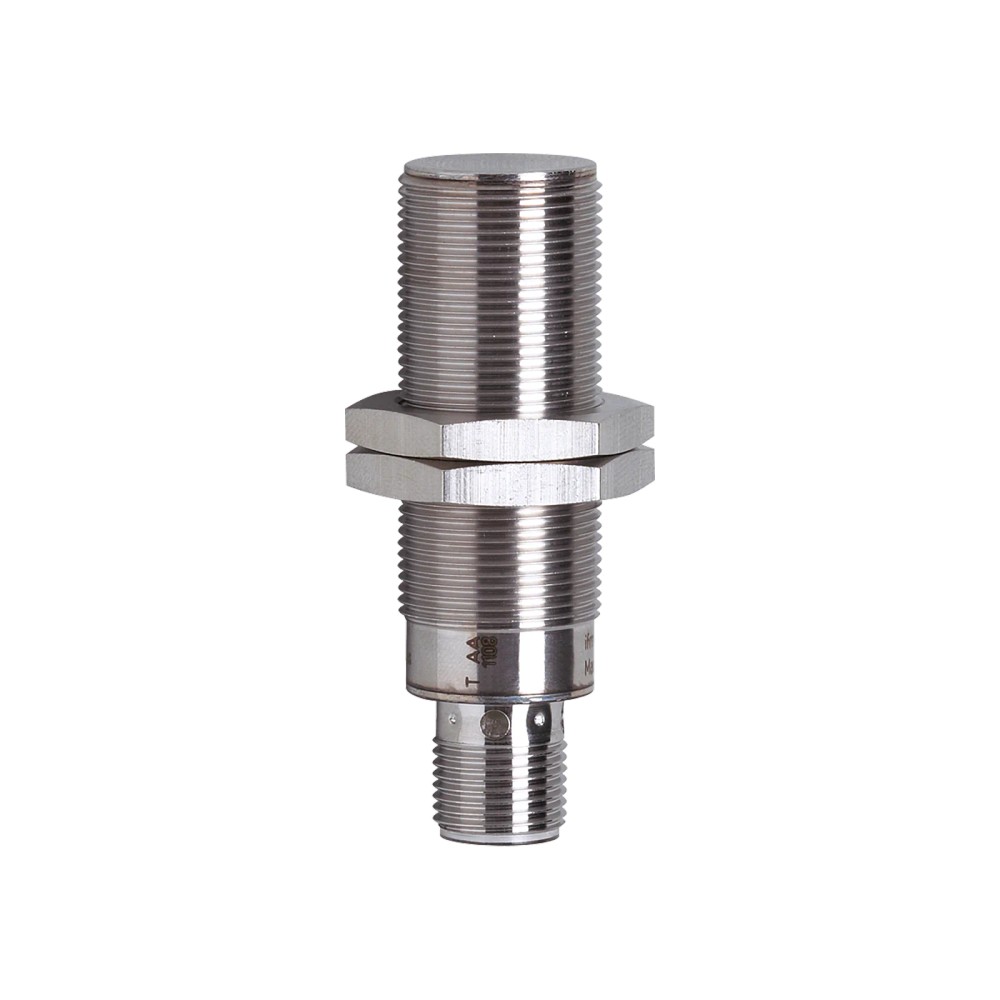

MGT203 IFM - Sensor Magnético Metálico ifm Detecção Industrial M18x1 70mm PNP M12

Imagem meramente ilustrativa

R$ 937,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MGT203
EAN: 4021179261760
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "MGT203 IFM - Sensor Magnético Metálico ifm Detecção Industrial M18x1 70mm PNP M12"

Destaques do Produto

Tecnologia de detecção

Magnética, célula GMR

Alcance de detecção

70 mm

Tipo de saída

PNP normalmente aberta

Conexão elétrica

M12

Montagem mecânica

Rosca M18 x 1; comprimento 60 mm

Temperatura ambiente

0...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor magnético metálico ifm MGT203, M18 x 1, alcance de detecção de 70 mm, saída PNP normalmente aberta e conexão M12

O ifm MGT203 é um sensor magnético completamente metálico com célula GMR, destinado à detecção magnética em aplicações industriais. Possui alcance de detecção especificado de 70 mm, saída PNP normalmente aberta e conexão elétrica M12. Opera com corrente contínua e tem grau de proteção IP65, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético com célula GMR
Material	Metálico
Rosca e comprimento	M18 x 1; L = 60 mm
Alcance de detecção	70 mm
Configuração da saída	PNP, normalmente aberta
Tipo de corrente	DC
Conexão elétrica	M12
Grau de proteção	IP65, IP68, IP69K
Temperatura ambiente	0...100 °C
Frequência de comutação	5000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que requerem detecção magnética sem contato, com saída PNP normalmente aberta e alcance especificado de 70 mm.
Instalações em que a conexão M12, a rosca M18 x 1 e a faixa de temperatura ambiente de 0...100 °C atendam aos requisitos do projeto.
Ambientes em que sejam necessários os graus de proteção informados para o sensor: IP65, IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecione quando o controlador exigir saída NPN ou normalmente fechada: a ficha deste modelo especifica saída PNP normalmente aberta.
Não selecione para uma aplicação que exija alcance de detecção superior a 70 mm, salvo validação específica do fabricante.
Não assuma compatibilidade elétrica apenas pela conexão M12: confirme pinagem, alimentação e requisitos de entrada no datasheet e no equipamento conectado.

APLICAÇÕES E USO

Detecção industrial de alvos magnéticos em uma instalação que aceite saída PNP normalmente aberta e cujo projeto considere o alcance especificado de 70 mm. A aplicação concreta e as condições do alvo devem ser validadas com o datasheet.
Uso em montagem com rosca M18 x 1 e conexão M12, quando as dimensões disponíveis e os requisitos elétricos do sistema forem compatíveis.
Possibilidade de aplicação em ambientes cuja temperatura ambiente esteja entre 0 e 100 °C e que requeiram os graus de proteção declarados IP65, IP68 ou IP69K; confirme no datasheet as condições de ensaio e instalação aplicáveis.
A ficha não identifica materiais de alvo, orientação, distância de acionamento por tipo de alvo ou aplicações específicas aprovadas; valide esses parâmetros com o fabricante antes de projetar o sistema.

COMO ESCOLHER

Antes de comprar o Sensor magnético metálico ifm MGT203, M18 x 1, alcance de detecção de 70 mm, saída PNP normalmente aberta e conexão M12, verifique estes pontos:

Escolha o MGT203 quando

A aplicação exigir detecção magnética, saída PNP normalmente aberta, alcance de 70 mm e conexão M12, e a montagem M18 x 1 e as condições ambientais estiverem de acordo com o projeto.

Avalie outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, ou quando a distância de detecção requerida exceder os 70 mm especificados. Para outras diferenças de conexão, alimentação ou função, compare os requisitos com o datasheet do fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	ifm	Marca informada para o produto.
Modelo	MGT203	Referência do sensor.
SKU	MGT203	Código do produto no anúncio.
Part Number	MGT203	Número de peça informado.
GTIN	4021179261760	Identificador comercial informado na ficha.
Categoria	Sensores; sensor magnético	Classificação do produto no anúncio.
Peso	49,3 g	Valor informado no conjunto de atributos do catálogo.

Área de aplicação e detecção
Tipo de sensor	Magnético com célula GMR	Tecnologia de detecção informada na ficha.
Tipo de produto	Sensor magnético completamente metálico	Descrição do tipo de produto no catálogo.
Alcance de detecção	70 mm	Valor especificado para detecção; condições detalhadas de medição devem ser consultadas no datasheet.

Dados elétricos e saídas
Tipo de corrente	DC	Tipo de corrente informado; valores de tensão e corrente não constam nos dados fornecidos.
Número de fios	3	Configuração de fios indicada na ficha.
Configuração de saída	Normalmente aberta, PNP	Função e tipo de saída informados para o sensor.
Frequência de comutação	5000 Hz	Valor especificado para a frequência de comutação.

Conexões
Conexão elétrica	M12	Tipo de conexão informado; pinagem deve ser confirmada no datasheet.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa informada para temperatura ambiente.
Grau de proteção	IP65, IP68, IP69K	Graus de proteção declarados na ficha; observe as condições e definições aplicáveis no datasheet.

Dados mecânicos
Material	Metálico	Material indicado nos dados do anúncio.
Dimensões	M18 x 1; L = 60 mm	Rosca e comprimento informados na ficha.

COMPATIBILIDADE

Comunicação

• A ficha informa saída de comutação PNP normalmente aberta em corrente contínua. Não especifica protocolo de comunicação.

Conexões

Elétrica Conexão M12, 3 fios, corrente contínua e saída PNP normalmente aberta. A pinagem e os valores elétricos de alimentação não estão detalhados nos dados fornecidos; confirme-os no datasheet antes da ligação.

Processo Montagem mecânica com rosca M18 x 1; comprimento indicado de 60 mm. Não há conexão de processo adicional especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador configurada para receber sinal PNP normalmente aberto em DC, com pinagem e alimentação confirmadas no datasheet.	✓	A ficha especifica saída PNP normalmente aberta, tipo de corrente DC e conexão de 3 fios.
Entrada ou circuito que exige sinal NPN ou contato normalmente fechado.	✗	A configuração de saída informada para o MGT203 é PNP normalmente aberta.
Instalação que requer rosca M18 x 1 e comprimento de 60 mm.	✓	Essas dimensões são indicadas na ficha do produto.
Aplicação que exige alcance de detecção acima de 70 mm.	✗	O alcance especificado para o sensor é 70 mm.
Sistema que exige protocolo de comunicação digital específico.	✗	A ficha fornecida não informa protocolo de comunicação; especifica saída de comutação PNP.

INSTALAÇÃO

Como instalar o Sensor magnético metálico ifm MGT203, M18 x 1, alcance de detecção de 70 mm, saída PNP normalmente aberta e conexão M12

Confirme que a função requerida é detecção magnética e que o circuito aceita saída PNP normalmente aberta em corrente contínua.
Verifique no datasheet a pinagem M12 e os requisitos elétricos antes de conectar os 3 fios; esses detalhes não estão especificados nos dados resumidos.
Confira se a rosca de montagem M18 x 1 e o comprimento de 60 mm atendem ao espaço e ao arranjo mecânico da instalação.
Posicione o sensor e o alvo magnético conforme as condições de montagem e detecção indicadas pelo fabricante; a ficha resumida não informa orientação ou distância de acionamento por tipo de alvo.
Aperte e fixe o sensor conforme as instruções do fabricante, sem aplicar valores de torque não fornecidos nesta ficha.
Após a ligação, verifique a comutação da saída no controlador e confirme a operação dentro da faixa de temperatura e das condições de proteção aplicáveis.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Pode haver incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ligação incorreta ou ausência das condições de detecção magnética requeridas.	Confirme a configuração da entrada, a alimentação e a pinagem no datasheet; depois verifique a comutação da saída com o alvo e a montagem previstos.
O sinal permanece ativo quando se esperava que estivesse inativo.	A lógica normalmente aberta pode não corresponder à interpretação do circuito, ou a entrada pode estar configurada de forma diferente da saída do sensor.	Compare a função normalmente aberta do MGT203 com a lógica do controlador e verifique o estado da saída e da entrada conforme o esquema elétrico do sistema.
A detecção ocorre de forma intermitente.	A posição do alvo, o alinhamento ou as condições de detecção podem não corresponder às condições previstas pelo fabricante.	Verifique a fixação e a posição relativa do sensor e do alvo; consulte o datasheet para as condições de instalação e detecção aplicáveis.
O sensor não comuta após a instalação elétrica.	Pode haver conexão M12 incompatível, pinagem incorreta ou alimentação fora dos requisitos do sensor.	Confira o esquema de ligação e os valores elétricos no datasheet e compare-os com a instalação, sem assumir a pinagem apenas pelo formato do conector.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MGT203 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MGT203 e para que serve?

É um sensor magnético completamente metálico com célula GMR, para detectar alvos magnéticos em aplicações industriais. Sua saída é PNP normalmente aberta.

Ele funciona com entrada PNP de CLP e qual é a conexão?

A ficha especifica saída PNP normalmente aberta, corrente DC, 3 fios e conexão M12. Confirme a pinagem e os requisitos elétricos no datasheet antes de ligar ao CLP.

O produto acompanha cabo ou outros acessórios?

A ficha não informa acessórios inclusos. A conexão indicada é M12; consulte o fornecedor para confirmar o conteúdo fornecido com a unidade.

Este sensor serve para uma entrada que exige saída NPN?

Não conforme a configuração informada: o MGT203 tem saída PNP normalmente aberta. Para uma entrada NPN, selecione uma versão com essa saída e valide os requisitos do circuito.

Posso usar este modelo se preciso de saída normalmente fechada?

A ficha informa saída normalmente aberta, portanto não corresponde diretamente a uma exigência de saída normalmente fechada. Confirme se outra versão atende à lógica do sistema.

O sensor não detecta o alvo; o que devo verificar antes de trocar?

Confirme se o alvo é magnético, a posição de montagem e as condições de detecção previstas no datasheet. Verifique também alimentação, pinagem e compatibilidade da entrada com a saída PNP.

A saída fica sempre ligada; qual pode ser a causa?

Uma possibilidade é a lógica normalmente aberta não corresponder à interpretação da entrada ou à condição de detecção do sistema. Compare o estado da saída com o esquema da instalação e revise a configuração do controlador.

Devo escolher este sensor ou um modelo com alcance maior?

Escolha o MGT203 se o alcance especificado de 70 mm atender à aplicação. Se o projeto exigir distância superior, procure outra opção e valide as condições de detecção no datasheet correspondente.

Como faço a instalação elétrica do conector M12?

Use a pinagem indicada no datasheet do MGT203; a ficha resumida não informa a distribuição dos pinos. Não determine a ligação apenas pela forma do conector.

O que devo conferir na montagem mecânica?

Verifique se a instalação aceita rosca M18 x 1 e comprimento de 60 mm, e siga as condições de montagem do fabricante. A ficha não fornece torque de aperto nem orientação de instalação.
