Sensor Magnético IFM MGT201 - M18 PNP 100mm IP69K

Pré-visualizar: MGT201 IFM - Sensor Magnético IFM Detecção Industrial M18 PNP 100mm IP69K

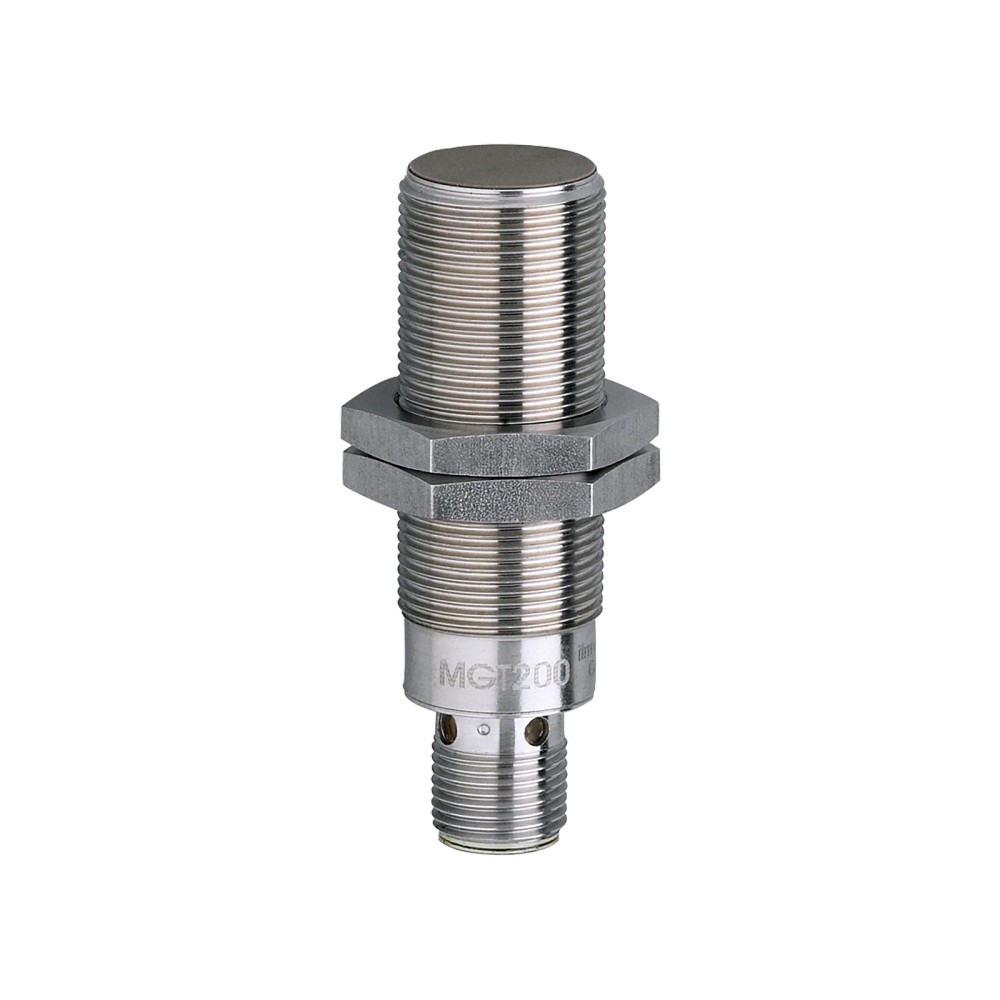

MGT201 IFM - Sensor Magnético IFM Detecção Industrial M18 PNP 100mm IP69K

Imagem meramente ilustrativa

R$ 1.114,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MGT201
EAN: 4021179246057
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "MGT201 IFM - Sensor Magnético IFM Detecção Industrial M18 PNP 100mm IP69K"

Destaques do Produto

Tecnologia

Sensor magnético

Saída

PNP normalmente aberta

Alcance de detecção informado

100 mm

Conexão

M12

Montagem

Rosqueável, M18 x 1

Proteção declarada

IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Magnético IFM MGT201, M18 x 1, PNP normalmente aberto, alcance de detecção de 100 mm, conexão M12, IP68/IP69K

O IFM MGT201 é um sensor magnético industrial para detecção de campos magnéticos. Possui saída PNP normalmente aberta, alcance de detecção informado de 100 mm e conexão M12. Seu formato cilíndrico M18 x 1 e os graus de proteção IP68 e IP69K são características relevantes para avaliar a instalação e o ambiente de operação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor magnético
Modelo / SKU	MGT201
Saída de comutação	PNP, normalmente aberta
Alcance de detecção	100 mm
Formato e rosca	Cilíndrico; M18 x 1
Comprimento	60 mm
Conexão elétrica	M12
Grau de proteção	IP68 e IP69K
Temperatura ambiente	0...104 °C
Alimentação / fios	DC; 3 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que requerem detecção magnética e aceitam saída PNP normalmente aberta, conforme as condições de instalação e os dados do fabricante.
Instalações que podem acomodar montagem rosqueável M18 x 1 e conexão M12.
Ambientes cuja temperatura ambiente esteja dentro da faixa informada de 0...104 °C e que requeiram os graus de proteção declarados IP68 e IP69K.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que a entrada do equipamento de controle aceita saída PNP normalmente aberta e o arranjo elétrico de 3 fios em DC.
Não baseie a seleção apenas no alcance nominal informado: confirme no datasheet as condições de detecção e a geometria do alvo da aplicação.
Não use fora da faixa de temperatura ambiente declarada; outras condições ou limites não informados devem ser verificados no datasheet do fabricante.

APLICAÇÕES E USO

Aplicações industriais de detecção magnética em que a saída PNP normalmente aberta seja compatível com a entrada do sistema de controle. A ficha não identifica máquinas ou setores específicos; valide alvo, distância efetiva e condições de montagem no datasheet.
Instalações com montagem rosqueável M18 x 1 e conexão M12, desde que as dimensões do alojamento e o conector correspondam ao projeto.
Ambientes cuja temperatura ambiente permaneça entre 0 e 104 °C. Os graus IP68 e IP69K constam na ficha, mas a duração, profundidade, pressão e demais condições dos ensaios não estão especificadas nos dados fornecidos.

COMO ESCOLHER

Antes de comprar o Sensor Magnético IFM MGT201, M18 x 1, PNP normalmente aberto, alcance de detecção de 100 mm, conexão M12, IP68/IP69K, verifique estes pontos:

Escolha o MGT201 quando

A aplicação exigir detecção magnética, saída PNP normalmente aberta, alcance informado de 100 mm, conexão M12 e instalação rosqueável M18 x 1, respeitando as condições detalhadas no datasheet.

Verifique outra opção ou consulte o fabricante quando

O sistema exigir outra função de saída, uma conexão diferente ou um princípio de detecção distinto. A ficha disponível não especifica condições de alvo, frequência de comutação ou outros limites de aplicação; confirme esses requisitos no datasheet antes de substituir ou dimensionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Sensor magnético	Classificação informada para o produto.
Nome do produto	Sensor Magnético IFM MGT201	Nome informado na ficha do anúncio.
Marca	IFM	Fabricante indicado.
SKU / Part Number	MGT201	Código de identificação do produto.
GTIN	4021179246057	Identificador comercial informado.
Categoria	Sensores	Categoria indicada no cadastro.

Detecção e saída
Princípio de detecção	Magnético	Tipo de detecção informado; a ficha não especifica o tipo de alvo ou as condições detalhadas de acionamento.
Alcance de detecção	100 mm	Valor informado no cadastro; consultar o datasheet para condições de referência e instalação.
Função de saída	PNP, normalmente aberto	Configuração de saída indicada para seleção elétrica.
Configuração de saída	Normalmente aberto	Estado funcional informado no cadastro.

Dados elétricos e conexão
Tipo de corrente	DC	Tipo de alimentação indicado; tensão nominal não consta nos dados fornecidos.
Saída de comutação	PNP	Tipo de saída indicado; confirmar requisitos da entrada de controle.
Quantidade de fios	3 fios	Configuração informada; pinagem não consta nos dados fornecidos.
Conexão elétrica	M12	Tipo de conexão indicado; verificar padrão e pinagem no datasheet.

Dados mecânicos e montagem
Formato	Cilíndrico	Formato do corpo informado.
Material	Metal	Material informado no cadastro.
Acabamento	Metálico polido	Acabamento indicado na ficha.
Montagem	Rosqueável com porcas	Tipo de montagem informado.
Rosca / dimensões	M18 x 1	Dimensão de montagem declarada.
Comprimento	60 mm	Comprimento informado para o corpo.
Peso	47,3 g	Peso indicado nos dados do catálogo.

Condições ambientais e proteção
Grau de proteção	IP68 e IP69K	Graus declarados no cadastro; consultar o fabricante para condições e critérios de ensaio aplicáveis.
Temperatura ambiente	0...104 °C	Faixa de temperatura ambiente informada; não extrapolar os limites declarados.

Documentação e identificação dimensional
Desenho em escala	https://media.ifm.com/dam/505b160a-a0ac-4547-9bbe-9f6a1c941642/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_100_0246.png	Referência gráfica dimensional disponibilizada no cadastro; confirmar medidas no desenho.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão elétrica M12; alimentação em DC; 3 fios; saída de comutação PNP normalmente aberta. A ficha não informa pinagem nem tensão ou corrente nominais; conferir o datasheet e a documentação do sistema antes da ligação.

Processo Não há conexão de processo informada. A montagem declarada é rosqueável M18 x 1; isso descreve a montagem mecânica e não define compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor PNP normalmente aberto, alimentação DC e ligação de 3 fios, confirmada pelo projeto elétrico.	✓	A ficha informa saída PNP normalmente aberta, corrente DC e 3 fios; tensão, corrente e pinagem precisam ser confirmadas no datasheet.
Instalação mecânica com alojamento ou suporte compatível com rosca M18 x 1 e conexão elétrica M12 correspondente.	✓	O produto é informado como cilíndrico, M18 x 1, rosqueável e com conexão M12; conferir dimensões e padrão do conector no desenho e datasheet.
Aplicação que exige comunicação por protocolo digital especificado.	✗	A ficha não informa protocolo de comunicação; descreve uma saída de comutação PNP.
Aplicação fora da faixa de temperatura ambiente informada.	✗	A faixa declarada é 0...104 °C; a ficha não sustenta operação fora desses limites.

INSTALAÇÃO

Como instalar o Sensor Magnético IFM MGT201, M18 x 1, PNP normalmente aberto, alcance de detecção de 100 mm, conexão M12, IP68/IP69K

Confirme no datasheet que a função PNP normalmente aberta, a alimentação DC e a configuração de 3 fios são compatíveis com o circuito de controle.
Verifique no desenho dimensional o espaço disponível para o corpo M18 x 1 e o comprimento de 60 mm antes de montar.
Prepare o ponto de instalação e confirme a compatibilidade mecânica da rosca e das porcas com o suporte; não force o rosqueamento.
Posicione o sensor conforme as condições de detecção e o alvo magnético definidos pelo fabricante; a ficha fornecida não detalha distância de montagem nem alinhamento.
Conecte o M12 de acordo com a pinagem oficial do datasheet. Não deduza a pinagem apenas pela quantidade de fios.
Após a montagem, energize o circuito de forma controlada e verifique a comutação na entrada de controle; investigue a causa de qualquer estado inesperado antes de substituir o sensor.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada, alimentação ou ligação do circuito; também pode haver distância ou posicionamento fora das condições de detecção.	Confirme alimentação, tipo de entrada e ligação conforme o esquema oficial; depois verifique posicionamento e condições de detecção especificadas no datasheet.
A entrada permanece acionada mesmo sem a condição esperada.	Possível erro de ligação, interpretação da função normalmente aberta ou presença contínua de um campo magnético na área de detecção.	Compare o estado esperado com a lógica normalmente aberta, confira a pinagem no datasheet e verifique se há campo magnético presente junto ao sensor.
O conector não acopla ou a instalação não encaixa no suporte.	Incompatibilidade mecânica entre o conector M12 ou a rosca M18 x 1 e os componentes existentes.	Confira o padrão do conector e as dimensões no datasheet e no desenho dimensional; não force o acoplamento ou o rosqueamento.
O sensor apresenta funcionamento irregular após instalação em ambiente de processo.	Condição ambiental, montagem ou exposição fora dos limites declarados, ou ligação elétrica inadequada.	Verifique se a temperatura ambiente está entre 0 e 104 °C, inspecione a montagem e a conexão e consulte no datasheet as condições aplicáveis aos graus IP68 e IP69K.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MGT201 (PDF em português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MGT201 e qual tipo de saída ele tem?

É um sensor magnético com saída de comutação PNP normalmente aberta. A ficha também informa alimentação DC e ligação de 3 fios.

O MGT201 tem conector M12 e qual é o alcance informado?

Sim, a conexão indicada é M12 e o alcance de detecção informado é 100 mm. Confirme no datasheet as condições de referência para esse alcance.

Ele serve para uma entrada de CLP NPN?

A ficha informa saída PNP normalmente aberta, não NPN. Verifique se a entrada do CLP é compatível com PNP antes de selecionar o sensor.

Posso usar o MGT201 fora da faixa de temperatura indicada?

A faixa informada é de 0 a 104 °C. A ficha não confirma operação fora desses limites; consulte o fabricante para condições diferentes.

O sensor não comuta: o que devo verificar antes de trocar?

Confira primeiro a alimentação DC, a ligação de 3 fios e a compatibilidade da entrada com PNP normalmente aberto. Em seguida, verifique a pinagem no datasheet e o posicionamento em relação ao campo magnético.

A detecção fica acionada o tempo todo; qual pode ser a causa?

Uma possibilidade é haver um campo magnético presente continuamente na área de detecção ou uma ligação que não corresponde à lógica normalmente aberta. Verifique o ambiente próximo ao sensor e compare a ligação com a documentação oficial.

É melhor comprar este sensor ou escolher uma versão com outra saída?

Escolha o MGT201 quando o circuito exigir PNP normalmente aberto e os demais requisitos forem compatíveis. Se o projeto exigir outra função de saída, selecione uma versão cuja ficha confirme essa configuração.

Este produto acompanha cabo ou acessórios?

Os dados fornecidos não listam acessórios inclusos. A ficha informa conexão M12, mas não confirma que cabo ou outros itens acompanhem o sensor.

Como instalo o MGT201 sem danificar a rosca ou ligar errado?

Confira primeiro a dimensão M18 x 1 e o desenho dimensional, monte sem forçar o rosqueamento e use a pinagem do datasheet para a ligação M12. A ficha fornecida não especifica torque de montagem.

O sensor vem com porcas de montagem?

A ficha descreve a montagem como rosqueável com porcas, mas não informa quais acessórios acompanham o produto. Confirme o conteúdo fornecido antes de planejar a instalação.

GLOSSÁRIO TÉCNICO

Sensor magnético

Sensor que detecta uma condição magnética; o princípio informado para o MGT201 é magnético (Ref.: tipo de produto).

PNP

Tipo de saída de comutação indicado para conexão a uma entrada de controle compatível (Ref.: saída de comutação PNP).

Normalmente aberto (NA)

Configuração de saída identificada como normalmente aberta na ficha do produto (Ref.: configuração de saída).

M18 x 1

Dimensão de rosca declarada para o corpo cilíndrico e a montagem do sensor (Ref.: dimensões e montagem).

IP68 / IP69K

Graus de proteção declarados para o produto; as condições específicas de ensaio devem ser consultadas na documentação do fabricante (Ref.: grau de proteção).
