Sensor Magnético IFM MGS212

Pré-visualizar: MGS212 IFM - Sensor Magnético IFM Detecção de posição M18 70mm PNP NA 2m PUR

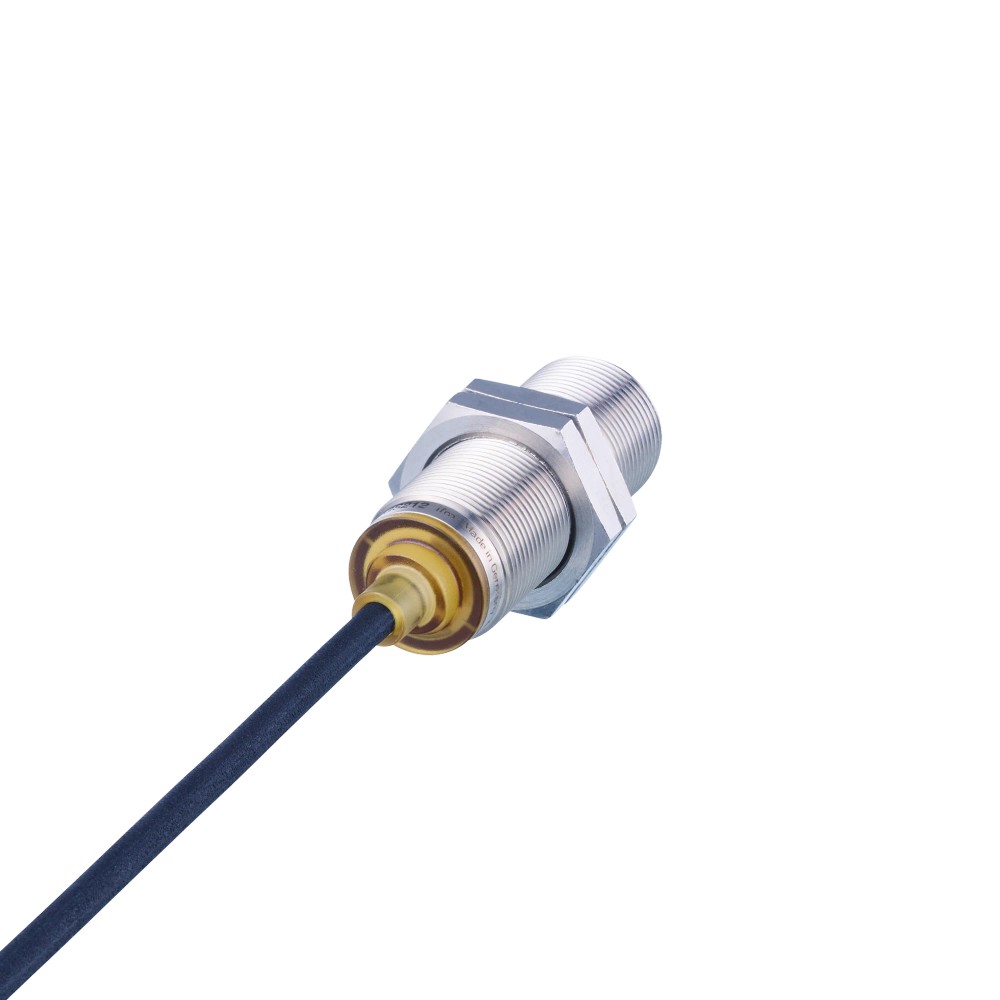

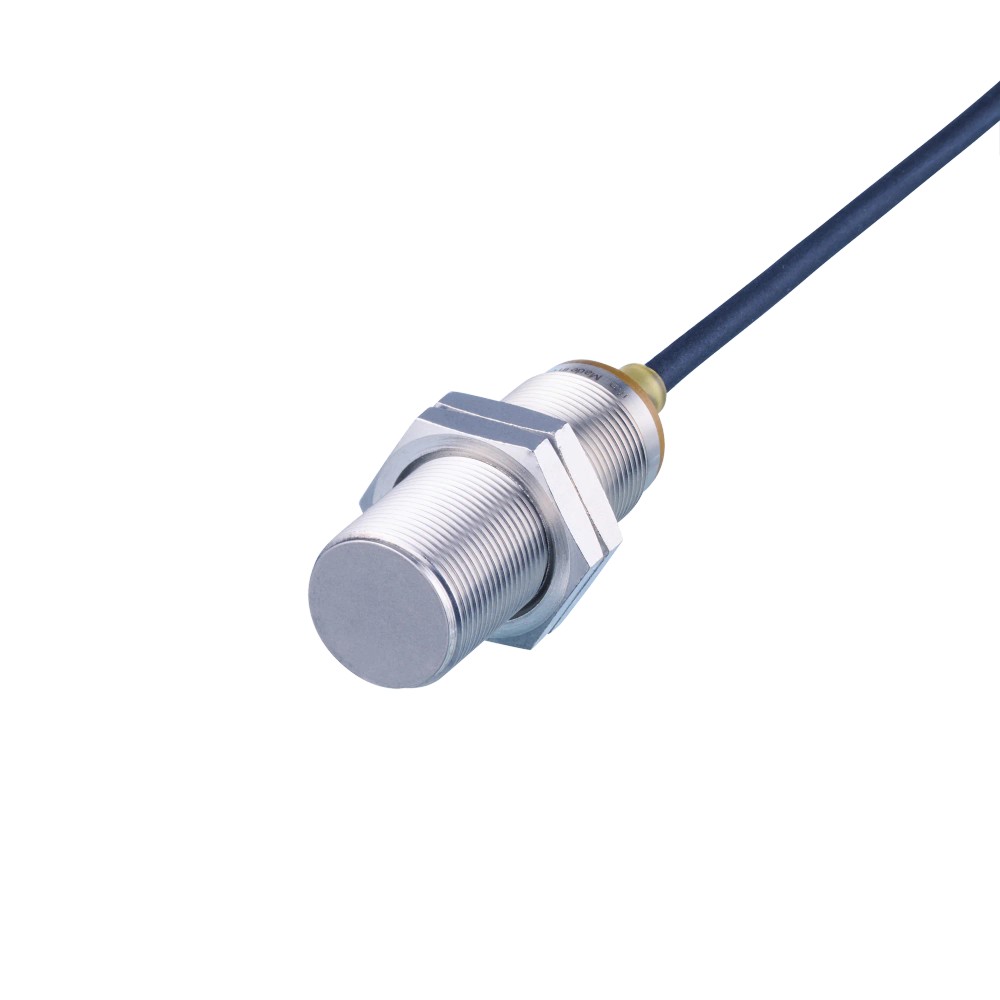

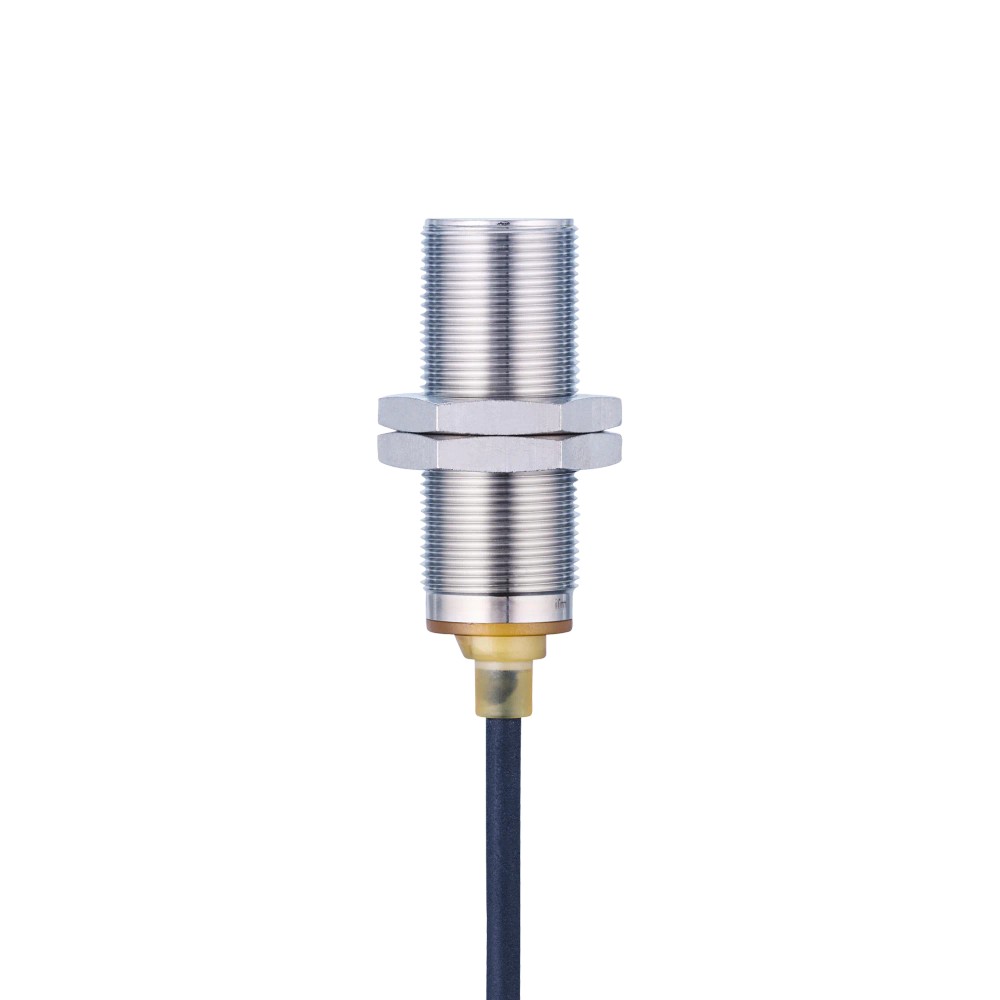

MGS212 IFM - Sensor Magnético IFM Detecção de posição M18 70mm PNP NA 2m PUR

Imagem meramente ilustrativa

R$ 790,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MGS212
EAN: 4021179351058
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "MGS212 IFM - Sensor Magnético IFM Detecção de posição M18 70mm PNP NA 2m PUR"

Destaques do Produto

Tecnologia

Sensor magnético

Alcance de detecção

70 mm

Saída

PNP normalmente aberta (NA), DC

Conexão

Cabo PUR de 2 m, 3 fios

Montagem

Rosca M18 x 1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MGS212 IFM - Sensor Magnético IFM Detecção de posição M18 70mm PNP NA 2m PUR

O IFM MGS212 é um sensor magnético para detecção de posição. Possui saída PNP normalmente aberta, alcance de detecção de 70 mm e conexão por cabo PUR de 2 m com 3 fios. Seu corpo tem rosca M18 x 1 e grau de proteção IP 67. Opera em temperatura ambiente de -25 a 75 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor magnético
Rosca / comprimento	M18 x 1 / 50 mm
Alcance de detecção	70 mm
Configuração de saída	PNP, normalmente aberto (NA)
Alimentação	Corrente contínua (DC)
Conexão elétrica	Cabo PUR de 2 m, 3 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...75 °C
Frequência de comutação	5000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção magnética de posição que aceitem saída PNP normalmente aberta e alimentação DC, após confirmar os requisitos elétricos no datasheet.
Instalações com montagem roscada M18 x 1 e espaço compatível com o comprimento de 50 mm.
Ambientes cuja temperatura ambiente esteja entre -25 e 75 °C e que requeiram grau de proteção IP 67.

⚠ Considere outro se precisa de:

Não selecionar quando o controlador exigir saída NPN ou contato normalmente fechado; a ficha identifica a saída como PNP normalmente aberta.
Não selecionar quando a aplicação exigir alcance superior a 70 mm ou conexão diferente do cabo PUR de 2 m com 3 fios, sem antes confirmar adequação no datasheet.

APLICAÇÕES E USO

Detecção de posição por princípio magnético em instalações que correspondam à saída PNP normalmente aberta, à conexão DC e ao alcance especificado. A ficha não identifica equipamentos ou aplicações finais específicos; valide o alvo e as condições reais de detecção no datasheet.
Uso em ambiente com temperatura ambiente entre -25 e 75 °C e requisito de proteção IP 67, respeitando as instruções de montagem do fabricante. A classificação IP não substitui a validação das condições de instalação.

COMO ESCOLHER

Antes de comprar o MGS212 IFM - Sensor Magnético IFM Detecção de posição M18 70mm PNP NA 2m PUR, verifique estes pontos:

Escolha o MGS212

Quando a aplicação requer detecção magnética, saída PNP normalmente aberta em DC, alcance especificado de 70 mm, conexão por cabo PUR de 2 m com 3 fios e montagem M18 x 1.

Avalie outra configuração

Busque outro modelo se o circuito exigir saída NPN ou normalmente fechada, se o alcance requerido exceder 70 mm, ou se a instalação não aceitar a rosca M18 x 1 ou o cabo especificado. Confirme os requisitos restantes no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca informada para o produto.
Modelo	MGS212	Identificação do modelo e part number.
SKU	MGS212	Código do produto no anúncio.
GTIN	4021179351058	Identificador comercial informado na ficha.
Tipo de produto	Sensor magnético	Categoria funcional indicada pelo fabricante.

Detecção
Alcance de detecção	70 mm	Valor informado na ficha do produto; verifique as condições de detecção no datasheet.
Frequência de comutação	5000 Hz	Frequência de comutação especificada.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de corrente informado para o sensor.
Configuração de saída	PNP, normalmente aberto (NA)	Tipo de saída indicado; deve corresponder à entrada do controlador.
Número de fios	3	Quantidade de fios informada para a conexão por cabo.

Conexão elétrica
Cabo	PUR, 2 m	Tipo e comprimento de cabo especificados na ficha.

Condições ambientais
Grau de proteção	IP 67	Classificação de proteção informada; observe as condições de instalação e os detalhes do fabricante.
Temperatura ambiente	-25...75 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos
Rosca	M18 x 1	Dimensão roscada informada para montagem.
Comprimento	50 mm	Comprimento indicado na dimensão M18 x 1 / L = 50 mm.
Peso	90,55 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Saída PNP normalmente aberta (NA), alimentação em corrente contínua (DC) e cabo PUR de 2 m com 3 fios. Consulte o datasheet para valores elétricos e identificação dos condutores antes da ligação. A ficha não especifica protocolos de comunicação.

Processo Montagem roscada M18 x 1; comprimento indicado de 50 mm. A ficha não informa uma conexão de processo adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador que aceita sensor PNP normalmente aberto em DC	✓	A configuração indicada na ficha é PNP, normalmente aberto, com tipo de corrente DC; verifique os limites elétricos da entrada no datasheet.
Entrada que exige sensor NPN ou saída normalmente fechada	✗	A saída especificada para este modelo é PNP normalmente aberta.
Instalação com rosca compatível M18 x 1	✓	A dimensão de montagem informada é M18 x 1; confirme espaço e condições mecânicas na instalação.
Aplicação que exige alcance superior a 70 mm	✗	O alcance de detecção especificado é 70 mm.
Ambiente com temperatura fora de -25...75 °C	✗	A faixa de temperatura ambiente indicada é de -25 a 75 °C.

INSTALAÇÃO

Como instalar o MGS212 IFM - Sensor Magnético IFM Detecção de posição M18 70mm PNP NA 2m PUR

Confirme no datasheet que a saída PNP normalmente aberta e a alimentação DC são compatíveis com a entrada do controlador.
Verifique se a montagem disponível aceita rosca M18 x 1 e comprimento de 50 mm.
Posicione o sensor em relação ao alvo magnético conforme as condições de detecção indicadas pelo fabricante; valide o alcance na aplicação real.
Instale e fixe o sensor conforme as instruções do fabricante, sem exceder condições mecânicas não especificadas nesta ficha.
Conecte os três fios de acordo com o esquema elétrico do datasheet; não deduza a identificação dos fios apenas pelo número de condutores.
Após a ligação, teste a comutação e confirme a resposta da entrada do controlador antes de colocar o sistema em operação.

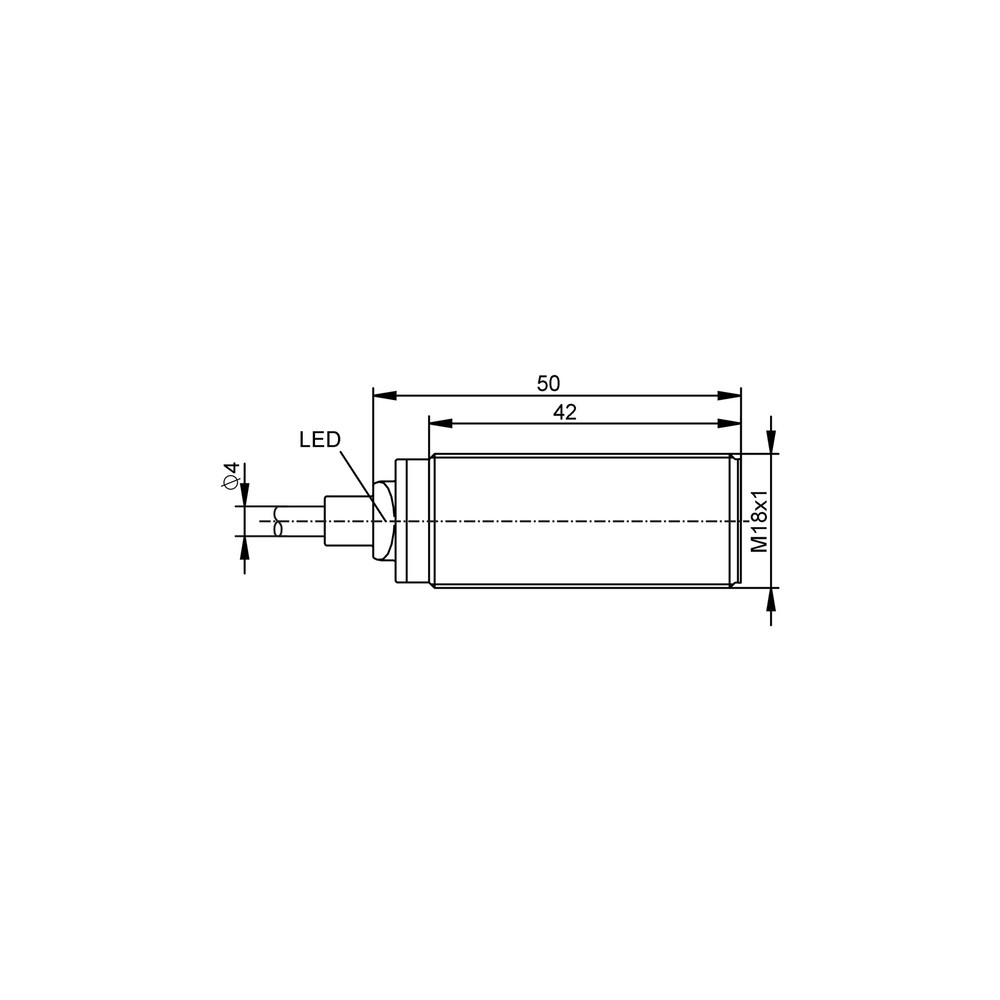

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Possível incompatibilidade entre a saída PNP normalmente aberta e o tipo de entrada, ou ligação incorreta dos condutores.	Confirme o tipo de entrada do controlador e compare a ligação com o esquema elétrico do datasheet; verifique também a alimentação DC.
O sensor comuta de forma inconsistente na posição de trabalho.	O alvo ou a distância de montagem pode não atender às condições de detecção do sensor.	Confira o posicionamento e a distância em relação ao alvo e compare com as condições de detecção descritas no datasheet.
O sensor não opera após a instalação.	Possível ausência de alimentação DC ou conexão elétrica incorreta.	Verifique a presença da alimentação e a continuidade dos três condutores conforme o diagrama do fabricante.
Há falha de funcionamento após exposição a condições ambientais adversas.	A temperatura ambiente pode estar fora da faixa especificada ou a instalação pode não preservar as condições de proteção do produto.	Meça a temperatura no local e inspecione a montagem e a integridade do cabo e do sensor; compare com a faixa e a proteção indicadas na ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MGS212 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MGS212 e para que serve?

É um sensor magnético IFM para detecção de posição. A ficha especifica saída PNP normalmente aberta e alcance de detecção de 70 mm.

Que tipo de saída e conexão elétrica ele usa?

O MGS212 tem saída PNP normalmente aberta, opera em DC e possui cabo PUR de 2 m com 3 fios. Confira no datasheet os valores elétricos e a identificação dos condutores.

O que acompanha o produto?

A ficha fornecida não relaciona acessórios inclusos. O produto é identificado como sensor magnético com cabo PUR de 2 m integrado.

Ele funciona com um controlador que exige saída NPN?

Não conforme a configuração indicada na ficha: este modelo tem saída PNP normalmente aberta. Confirme o tipo de entrada requerido pelo controlador antes da seleção.

Posso usar este sensor se preciso de mais de 70 mm de alcance?

A ficha especifica alcance de detecção de 70 mm. Para uma exigência superior, selecione uma configuração cujo datasheet confirme o alcance necessário.

O sensor não aciona a entrada; o que devo verificar antes de trocar?

Verifique se a entrada aceita PNP normalmente aberto, se há alimentação DC e se a ligação corresponde ao diagrama do datasheet. Confira também o posicionamento do alvo.

A comutação fica instável; o sensor está com defeito?

Não necessariamente: a posição do alvo ou as condições de detecção podem estar fora do previsto. Verifique a instalação e compare a distância e o alvo com as orientações do fabricante antes de substituir.

Devo comprar o MGS212 ou outro modelo de sensor?

Escolha o MGS212 quando forem compatíveis a saída PNP normalmente aberta, o alcance de 70 mm, a montagem M18 x 1 e o cabo de 2 m. Se algum desses requisitos não corresponder à instalação, compare com o datasheet de outra configuração.

Como instalo e faço a ligação do MGS212?

Confira primeiro a compatibilidade elétrica e mecânica e use o esquema do datasheet para ligar os três fios. Posicione o alvo conforme as condições de detecção do fabricante e teste a comutação antes da operação.

Qual é a rosca de montagem e o comprimento do sensor?

A dimensão informada é M18 x 1, com comprimento de 50 mm. Confirme o espaço disponível e os detalhes dimensionais no desenho do fabricante.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de sensor que deve ser compatibilizado com a entrada do controlador.

Normalmente aberto (NA)

Configuração de saída identificada como normalmente aberta na ficha do produto.

Alcance de detecção

Distância de detecção especificada para o sensor; as condições de aplicação devem ser conferidas no datasheet.

IP 67

Grau de proteção informado para o produto; consulte o fabricante para as condições de instalação correspondentes.

M18 x 1

Dimensão da rosca indicada para a montagem mecânica do sensor.
