Sensor Magnético IFM MGS205 M18 NPN 70mm

Pré-visualizar: MGS205 IFM - Sensor Magnético IFM Detecção de posição M18 NPN 70mm M12

MGS205 IFM - Sensor Magnético IFM Detecção de posição M18 NPN 70mm M12

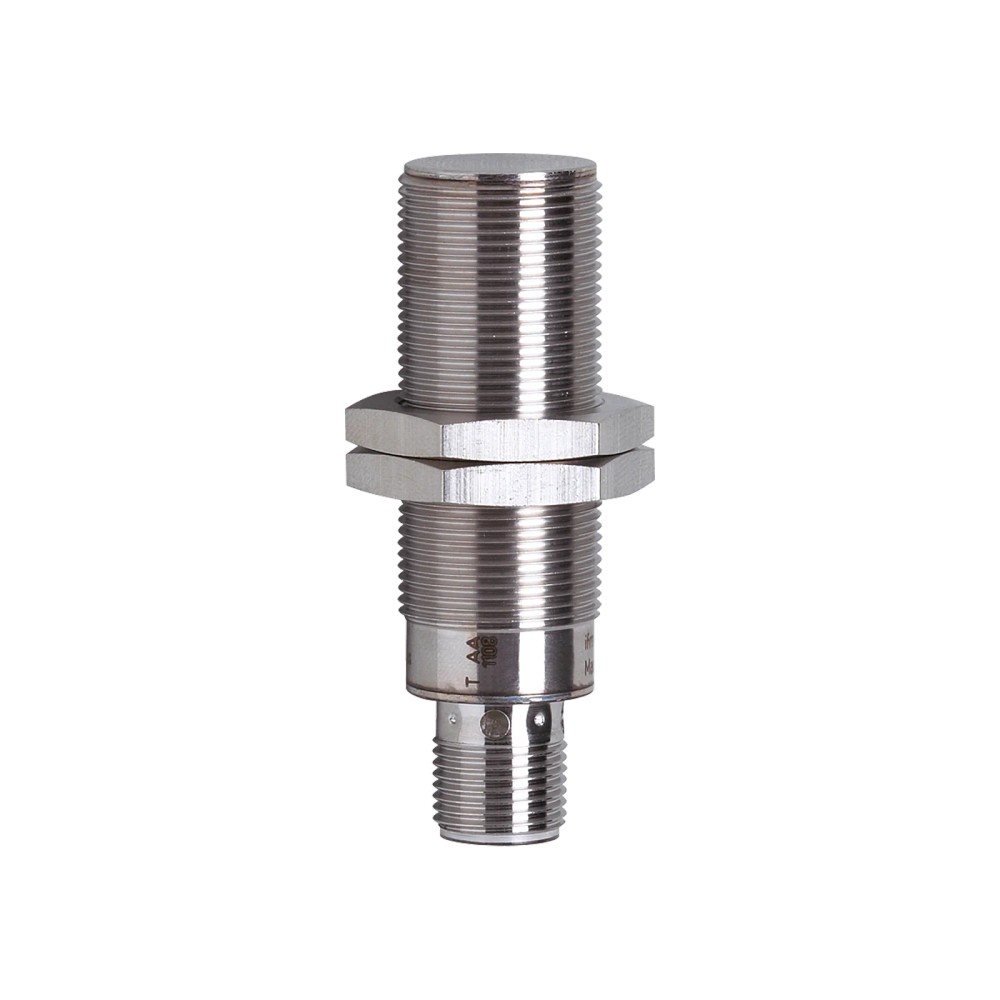

Imagem meramente ilustrativa

R$ 769,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MGS205
EAN: 4021179261746
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "MGS205 IFM - Sensor Magnético IFM Detecção de posição M18 NPN 70mm M12"

Destaques do Produto

Tecnologia de detecção

Magnética, célula GMR

Saída

NPN, normalmente aberta

Alcance de detecção

70 mm

Conexão elétrica

M12

Montagem

Corpo roscado M18 x 1

Temperatura ambiente

-25 a 75 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor magnético IFM MGS205, M18 x 1, NPN normalmente aberto, alcance de detecção de 70 mm, conexão M12

O IFM MGS205 é um sensor magnético com célula GMR para detecção de posição. Sua saída é normalmente aberta, do tipo NPN, e opera em corrente contínua. Possui alcance de detecção de 70 mm, corpo metálico roscado M18 x 1 e conexão M12.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MGS205
Tecnologia	Célula GMR
Alcance de detecção	70 mm
Função e tipo de saída	Normalmente aberto, NPN
Alimentação	Corrente contínua (DC); tensão não informada na ficha disponível
Conexão elétrica	M12
Formato e dimensões	Cilíndrico roscado; M18 x 1; comprimento de 60 mm
Grau de proteção	IP65 e IP67
Temperatura ambiente	-25 a 75 °C
Frequência de comutação	5000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição de alvos magnéticos em aplicações compatíveis com sensores magnéticos GMR, desde que o sistema aceite saída NPN normalmente aberta e conexão M12.
Instalações que requerem corpo metálico roscado M18 x 1 e operação dentro da faixa ambiente informada de -25 a 75 °C.

⚠ Considere outro se precisa de:

Não selecione quando o controlador exigir saída PNP ou normalmente fechada: a ficha especifica saída NPN normalmente aberta.
Não selecione sem confirmar a compatibilidade elétrica do circuito DC; a tensão e a corrente admissíveis não constam na ficha disponível.
Não trate o grau IP como autorização para qualquer condição de imersão ou exposição: confirme os requisitos da instalação no datasheet do fabricante.

APLICAÇÕES E USO

Detecção de posição de alvos magnéticos em sistemas de automação que aceitem saída NPN normalmente aberta; aplicação inferida a partir do tipo de produto e da saída especificada, devendo ser validada com o alvo e a geometria reais.
Instalações com montagem roscada M18 x 1, conexão elétrica M12 e temperatura ambiente entre -25 e 75 °C, desde que os requisitos elétricos e de proteção do conjunto sejam confirmados no datasheet.
A ficha não identifica alvos específicos, materiais detectáveis, distância de atuação por tipo de ímã nem condições de montagem; confirme esses parâmetros com o fabricante antes de validar a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor magnético IFM MGS205, M18 x 1, NPN normalmente aberto, alcance de detecção de 70 mm, conexão M12, verifique estes pontos:

Escolha o MGS205 quando

A aplicação exigir detecção magnética, saída NPN normalmente aberta, alcance informado de 70 mm, conexão M12 e montagem roscada M18 x 1. Verifique também se a faixa ambiente de -25 a 75 °C atende à instalação.

Avalie outra configuração quando

O circuito exigir saída PNP, saída normalmente fechada ou outro tipo de conexão elétrica. A ficha disponível não informa tensão, corrente, pinagem ou distância de comutação conforme o alvo; confirme esses dados no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Tipo de produto	Sensor magnético	Classificação informada na ficha do anúncio.
Tipo de produto detalhado	Sensor magnético completamente metálico	Descrição do produto no conjunto de dados do catálogo.
Marca	IFM	Fabricante indicado para o produto.
Modelo / SKU / Part Number	MGS205	Identificadores do produto.
GTIN	4021179261746	Identificador comercial informado na ficha.
Categoria	Sensores	Categoria informada no anúncio.
NCM	8536.50.90	Código fiscal presente nos dados do catálogo.

Princípio de detecção
Tecnologia	Célula GMR	Tecnologia de detecção indicada na ficha.
Alcance de detecção	70 mm	Valor informado no anúncio e no catálogo; a condição de medição detalhada não consta na ficha disponível.

Dados elétricos e saída
Tipo de corrente	DC	Alimentação em corrente contínua; tensão de operação não informada na ficha disponível.
Número de fios	3 fios	Configuração de ligação indicada; consultar o datasheet para pinagem.
Configuração de saída	Normalmente aberto	Função de saída informada para o sensor.
Tipo de saída	NPN	Tipo de saída informado no catálogo.
Frequência de comutação	5000 Hz	Valor informado na ficha; condições de ensaio não detalhadas no contexto disponível.
Conexão elétrica	M12	Tipo de conexão indicado; pinagem não informada na ficha disponível.

Condições ambientais e proteção
Grau de proteção	IP65, IP67	Graus informados na ficha; validar no datasheet as condições de instalação e ensaio aplicáveis.
Temperatura ambiente	-25 a 75 °C	Faixa de temperatura ambiente especificada para o produto.

Dados mecânicos
Formato	Cilíndrico roscado	Formato de montagem informado no anúncio.
Dimensão da rosca	M18 x 1	Dimensão roscada indicada no catálogo.
Comprimento	60 mm	Comprimento indicado para o corpo do sensor.
Dimensões declaradas	M18 x 1 / L = 60 mm	Descrição dimensional presente na ficha.
Material	Metálico	Material informado no anúncio; composição específica não indicada.
Acabamento	Metálico polido	Acabamento informado na ficha do anúncio.
Cor	Prateado	Cor declarada no anúncio.
Peso	48,9 g	Peso indicado nos dados do catálogo; pode haver arredondamento em outras fontes do anúncio.
Componentes inclusos	Porcas de fixação	Acessórios declarados como inclusos no anúncio.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação informado na ficha do produto.

Conexões

Elétrica Conexão M12; saída NPN normalmente aberta, 3 fios, alimentação em corrente contínua. Tensão, corrente admissível e pinagem não informadas na ficha disponível; confirmar no datasheet antes de conectar.

Processo Corpo cilíndrico roscado M18 x 1. Não é informada uma conexão de processo específica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito DC compatível com sensor NPN normalmente aberto e conexão M12	✓	A ficha identifica saída NPN normalmente aberta, corrente contínua, 3 fios e conexão M12. Confirmar tensão, corrente e pinagem no datasheet.
Entrada que requer saída PNP	✗	A configuração de saída especificada para este modelo é NPN.
Entrada que requer saída normalmente fechada	✗	A função de saída informada é normalmente aberta.
Instalação que requer montagem roscada M18 x 1	✓	A ficha informa formato cilíndrico roscado e dimensão M18 x 1.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não informa protocolo de comunicação; o produto é descrito com saída NPN.
Uso em ambiente dentro da faixa de -25 a 75 °C	✓	Essa é a faixa de temperatura ambiente especificada. Verifique também as demais condições de instalação no datasheet.

INSTALAÇÃO

Como instalar o Sensor magnético IFM MGS205, M18 x 1, NPN normalmente aberto, alcance de detecção de 70 mm, conexão M12

Confirme que a função NPN normalmente aberta e a alimentação DC são compatíveis com a entrada do controlador; consulte o datasheet para tensão, corrente e pinagem.
Verifique que o ponto de montagem aceita rosca M18 x 1 e considere o comprimento de 60 mm indicado para o sensor.
Posicione o sensor em relação ao alvo magnético conforme a geometria e as condições de detecção descritas pelo fabricante; o contexto disponível não especifica distância por tipo de alvo.
Fixe o sensor com as porcas incluídas, sem exceder valores de torque que não constam na ficha disponível.
Conecte o acoplamento M12 seguindo a pinagem oficial do datasheet; não deduza a ligação apenas pelo número de fios.
Após a montagem, teste a comutação no circuito e confirme que a temperatura ambiente e as condições de proteção atendem à instalação.

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o alvo se aproxima.	Possível incompatibilidade entre a saída NPN normalmente aberta do sensor e o tipo de entrada, ou alvo/posicionamento fora das condições de detecção.	Confirme a configuração da entrada e a ligação no datasheet; teste a saída com um alvo magnético adequado e verifique o posicionamento.
O sensor não comuta após a instalação elétrica.	Ligação incorreta na conexão M12, pinagem incompatível ou alimentação DC fora das especificações necessárias.	Compare a pinagem com o datasheet e meça a alimentação no conector; os limites elétricos devem ser obtidos na documentação oficial.
A comutação ocorre de forma intermitente.	Posição ou orientação do alvo instável, conexão elétrica com mau contato ou condições de instalação fora dos limites aplicáveis.	Verifique a fixação do sensor e do alvo, inspecione o acoplamento M12 e teste a operação em condições controladas.
Há falha após exposição a umidade ou contaminantes.	A condição de exposição pode exceder a proteção aplicável ou a montagem/conexão pode não estar adequada ao ambiente.	Inspecione o sensor e a conexão, identifique a condição real de exposição e confirme no datasheet os requisitos associados aos graus IP informados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MGS205 em português (Datasheet) Desenho em escala MGS205 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MGS205 e para que serve?

É um sensor magnético IFM com célula GMR destinado à detecção de posição. A ficha especifica saída NPN normalmente aberta e alcance de detecção de 70 mm.

O MGS205 funciona com entrada PNP ou saída normalmente fechada?

Não conforme a configuração declarada: este modelo tem saída NPN normalmente aberta. Confira o tipo de entrada do controlador antes da compra.

O que acompanha o sensor?

O anúncio informa porcas de fixação como componentes inclusos. Não há outros acessórios listados na ficha.

Este sensor serve para medir posição sem um alvo magnético?

A ficha o identifica como sensor magnético, mas não especifica detecção de alvos não magnéticos. Valide o alvo e as condições de detecção com o datasheet do fabricante.

O sensor pode ser usado em uma instalação acima de 75 °C?

A faixa ambiente informada termina em 75 °C. A ficha não confirma operação acima desse limite.

Posso usar o MGS205 em um circuito que exige saída PNP?

Não: a saída informada para o MGS205 é NPN. Se o circuito exigir PNP, selecione uma configuração cuja ficha declare esse tipo de saída.

O que verificar se o sensor não comutar no controlador?

Verifique primeiro se a entrada aceita NPN normalmente aberto e se a conexão M12 está ligada conforme a pinagem oficial. A tensão e a corrente admissíveis devem ser conferidas no datasheet.

Por que a leitura pode ficar intermitente?

Uma causa possível é posicionamento instável do alvo ou mau contato na conexão elétrica. Inspecione a fixação e o acoplamento M12 antes de substituir o sensor.

Preciso comprar um kit ou o sensor avulso já inclui os itens de fixação?

A ficha informa o sensor e porcas de fixação como componentes inclusos. Não há indicação de kit adicional ou de outros itens no anúncio.

Como instalar e ligar o MGS205 corretamente?

Monte no ponto roscado M18 x 1 e faça a ligação M12 conforme o diagrama de pinagem do fabricante. Consulte o datasheet para os valores elétricos e para os cuidados de montagem não detalhados na ficha.

GLOSSÁRIO TÉCNICO

GMR

Tecnologia de célula magnetorresistiva usada pelo sensor para detectar campos magnéticos. (Ref.: Tecnologia — célula GMR)

NPN

Tipo de saída eletrônica que deve ser compatibilizado com a entrada do circuito de controle. (Ref.: Tipo de saída — NPN)

Normalmente aberto

Função de saída indicada como aberta no estado normal de referência do sensor. (Ref.: Configuração de saída — normalmente aberto)

M18 x 1

Dimensão da rosca do corpo cilíndrico usada para a montagem mecânica. (Ref.: Dimensão da rosca — M18 x 1)

Grau de proteção IP

Classificação de proteção declarada para o invólucro; a aplicação deve respeitar as condições especificadas pelo fabricante. (Ref.: Grau de proteção — IP65, IP67)
