Sensor Magnético IFM MGS204 M18

Pré-visualizar: MGS204 IFM - Sensor Magnético IFM Detecção Industrial M18 PNP 70mm

MGS204 IFM - Sensor Magnético IFM Detecção Industrial M18 PNP 70mm

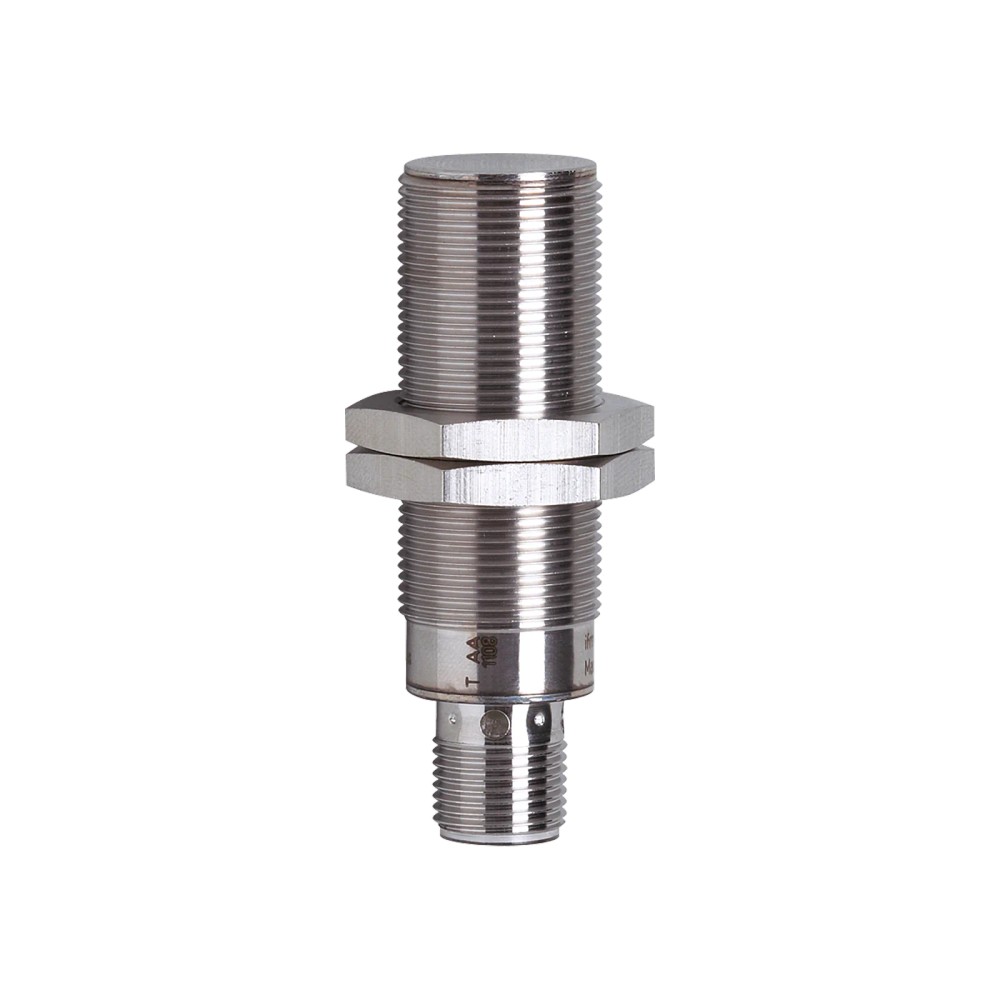

Imagem meramente ilustrativa

R$ 769,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MGS204
EAN: 4021179261739
NCM do produto: 85365090

Destaques do Produto Tecnologia Célula GMR...mais

Fechar menu

Saiba mais sobre: "MGS204 IFM - Sensor Magnético IFM Detecção Industrial M18 PNP 70mm"

Destaques do Produto

Tecnologia

Célula GMR

Alcance de detecção

70 mm

Tipo de saída

PNP normalmente aberta

Conexão elétrica

M12

Montagem / comprimento

M18 x 1 / 60 mm

Temperatura ambiente

-25...75 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor magnético completamente metálico IFM MGS204, M18 x 1, 70 mm, PNP normalmente aberto, conexão M12

O IFM MGS204 é um sensor magnético completamente metálico com tecnologia de célula GMR, destinado à detecção magnética em aplicações industriais. Possui alcance de detecção de 70 mm e saída PNP normalmente aberta. Sua conexão elétrica é M12, e o dispositivo opera com alimentação DC; consulte o datasheet para os detalhes elétricos de ligação.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Sensor magnético com célula GMR
Construção	Completamente metálica
Alcance de detecção	70 mm
Saída	PNP, normalmente aberta
Conexão elétrica	M12
Alimentação	DC; tensão não informada na ficha disponível
Dimensões	M18 x 1 / comprimento de 60 mm
Grau de proteção	IP65, IP67
Temperatura ambiente	-25...75 °C
Frequência de comutação	5000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que exigem detecção magnética e atendem às características informadas do MGS204: célula GMR, alcance de 70 mm e saída PNP normalmente aberta.
Instalações que aceitam conexão elétrica M12 e montagem com dimensão M18 x 1, respeitando os dados mecânicos do fabricante.
Ambientes cuja temperatura ambiente esteja entre -25 e 75 °C e que requeiram os graus de proteção IP65 e IP67 indicados.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir saída NPN ou função normalmente fechada: a ficha identifica saída PNP normalmente aberta.
Não selecionar quando o alcance necessário exceder 70 mm; a ficha não especifica detecção além desse valor.
Não confirmar a compatibilidade com um CLP ou controlador sem verificar tensão, corrente de saída, pinagem e requisitos de entrada no datasheet e no manual do equipamento conectado.

APLICAÇÕES E USO

Uso comprovado pelo tipo de produto: detecção magnética industrial com tecnologia de célula GMR. A ficha não especifica alvos, materiais detectáveis ou aplicação de máquina específica; valide o alvo e a distância real no datasheet.
Possibilidade de aplicação: integração a uma entrada de controlador compatível com saída PNP normalmente aberta. Confirme tensão, corrente, pinagem e lógica da entrada antes da instalação.
Adequação ambiental a verificar: a temperatura ambiente deve permanecer entre -25 e 75 °C; a ficha indica IP65 e IP67, mas não detalha condições específicas de montagem ou exposição.

COMO ESCOLHER

Antes de comprar o Sensor magnético completamente metálico IFM MGS204, M18 x 1, 70 mm, PNP normalmente aberto, conexão M12, verifique estes pontos:

Escolha o MGS204 quando

A aplicação exigir um sensor magnético com célula GMR, alcance informado de 70 mm, saída PNP normalmente aberta, conexão M12 e dimensões M18 x 1 / 60 mm, dentro da faixa de temperatura especificada.

Verifique outra configuração quando

O circuito exigir saída NPN ou normalmente fechada, ou quando alcance, dimensões, conexão elétrica ou condições ambientais requeridas não coincidirem com os dados do MGS204. Compare os requisitos do sistema com o datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Marca	IFM	Fabricante indicado na ficha do produto.
Modelo / SKU / part number	MGS204	Código de identificação do sensor.
GTIN	4021179261739	Identificador comercial informado no anúncio.
Tipo de produto	Sensor magnético completamente metálico	Classificação do produto conforme a ficha.
Peso	49,7 g	Valor disponível nos atributos do catálogo.

Tecnologia e detecção
Tecnologia de detecção	Célula GMR	Tecnologia informada para a detecção magnética.
Alcance de detecção	70 mm	Valor de alcance indicado na ficha; a condição de referência não está detalhada no contexto disponível.

Dados elétricos e saídas
Tipo de corrente	DC	Tipo de corrente indicado; a tensão de alimentação não consta na ficha disponível.
Número de fios	3 fios	Configuração de fios informada para a ligação elétrica.
Configuração de saída	PNP, normalmente aberto	Tipo e função de saída indicados; consulte o datasheet para pinagem e limites elétricos.
Frequência de comutação	5000 Hz	Frequência de comutação informada pelo catálogo.

Conexões
Conexão elétrica	M12	Tipo de conexão indicado; a ficha disponível não detalha a pinagem.

Dados mecânicos
Dimensões	M18 x 1 / comprimento de 60 mm	Dimensão informada para o produto; consulte o desenho dimensional para detalhes de montagem.
Material / construção	Completamente metálico	Descrição construtiva indicada na ficha; a composição específica do material não foi informada.

Condições ambientais
Grau de proteção	IP65, IP67	Graus de proteção indicados no catálogo; consulte o datasheet para as condições de ensaio e instalação.
Temperatura ambiente	-25...75 °C	Faixa de temperatura ambiente informada para operação.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão M12, alimentação DC, 3 fios e saída PNP normalmente aberta. A ficha disponível não informa tensão de alimentação, corrente de saída nem pinagem; confirme esses dados no datasheet antes de conectar ao controlador.

Processo Não há conexão de processo indicada na ficha. A dimensão informada para o corpo/instalação é M18 x 1, com comprimento de 60 mm; isso não especifica uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP normalmente aberta, após confirmação dos requisitos elétricos no datasheet	✓	A ficha identifica saída PNP normalmente aberta; tensão, corrente admissível e pinagem precisam ser verificadas antes da ligação.
Entrada que exige sinal NPN	✗	A configuração informada para o MGS204 é PNP, não NPN.
Entrada que exige função normalmente fechada	✗	A função de saída informada é normalmente aberta.
Instalação que aceita conexão elétrica M12 e dimensões M18 x 1 / 60 mm	✓	Essas características dimensionais e de conexão constam na ficha; confirme a geometria disponível e a conexão M12 requerida pelo sistema.
Aplicação com temperatura ambiente fora de -25...75 °C	✗	A faixa de temperatura ambiente informada é -25...75 °C.
Aplicação que requer protocolo de comunicação especificado	✗	A ficha não informa protocolo de comunicação para este sensor.

INSTALAÇÃO

Como instalar o Sensor magnético completamente metálico IFM MGS204, M18 x 1, 70 mm, PNP normalmente aberto, conexão M12

Confirme no datasheet que o modelo MGS204 atende ao alcance, à saída e às condições elétricas exigidas pela aplicação.
Verifique no desenho dimensional o espaço de instalação e a compatibilidade mecânica da dimensão M18 x 1 e do comprimento de 60 mm.
Confirme que o conector do sistema é compatível com M12; não presuma pinagem ou tensão, pois esses dados não constam na ficha disponível.
Desenergize o circuito antes de realizar a conexão elétrica, seguindo os procedimentos de segurança da instalação.
Conecte os três fios conforme a pinagem oficial do fabricante e os requisitos da entrada PNP do controlador.
Após a montagem, energize o sistema e valide a comutação com o alvo e as condições reais de operação, sem exceder os limites especificados no datasheet.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Ligação elétrica incorreta, incompatibilidade entre a saída PNP e a entrada do controlador ou alimentação fora dos requisitos do sensor.	Compare a pinagem e os limites elétricos com o datasheet; confirme o tipo da entrada do controlador e verifique a alimentação conforme as especificações do fabricante.
A saída permanece acionada ou não muda de estado durante o teste.	Alvo magnético fora da condição de detecção prevista ou lógica da entrada interpretada incorretamente.	Teste a resposta com o alvo e o posicionamento definidos para a aplicação e confira a lógica normalmente aberta no circuito de controle.
O sensor funciona de forma intermitente.	Conexão M12 mal acoplada, terminação elétrica inadequada ou condições de instalação diferentes das especificadas.	Inspecione o acoplamento do conector, as terminações e a continuidade dos três fios; compare as condições ambientais com a faixa informada.
Há falha após instalação em ambiente úmido ou exposto a contaminantes.	Instalação ou vedação do conjunto incompatível com as condições de proteção requeridas.	Verifique a montagem e o estado do conector e compare a aplicação com os graus IP65/IP67 indicados e as condições detalhadas no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MGS204 em português (Datasheet) Desenho em escala IFM MGS204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MGS204 e para que tipo de detecção ele serve?

É um sensor magnético industrial com célula GMR para detecção magnética. A ficha informa alcance de 70 mm, sem especificar o tipo de alvo ou as condições de referência do alcance.

Ele é compatível com uma entrada PNP do meu CLP?

A saída do MGS204 é PNP normalmente aberta. Confirme no datasheet a pinagem e os limites elétricos e compare-os com os requisitos da entrada do CLP.

O que acompanha o produto?

A ficha do anúncio não informa acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido com a unidade.

Posso usar este sensor em um circuito que exige saída NPN?

Não, a saída informada para este modelo é PNP. Para um circuito que exige NPN, verifique outro modelo cuja ficha declare essa configuração.

Ele serve para uma aplicação que exige saída normalmente fechada?

A ficha identifica a saída como normalmente aberta. Não há indicação de função normalmente fechada para este produto.

O sensor não comuta no CLP; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a pinagem no datasheet e a compatibilidade entre a saída PNP e a entrada do CLP. Verifique também se o alvo e a montagem correspondem às condições de detecção da aplicação.

A saída fica acionada o tempo todo; o sensor está com defeito?

Não necessariamente: a lógica normalmente aberta, o posicionamento do alvo ou a interpretação da entrada podem explicar o sintoma. Compare o estado observado com o circuito de controle e teste a detecção conforme o datasheet antes de trocar o sensor.

Quando escolher o MGS204 em vez de outro sensor magnético?

Escolha-o quando os requisitos forem compatíveis com célula GMR, alcance de 70 mm, saída PNP normalmente aberta, conexão M12 e dimensões M18 x 1 / 60 mm. Se a aplicação exigir outra saída ou outra dimensão, compare com a ficha de outro modelo.

O MGS204 é fornecido como kit com cabo ou acessórios?

A ficha não identifica cabo, kit ou acessórios inclusos. Não presuma que um cabo M12 acompanhe o sensor; confirme o conteúdo antes da compra.

Que cuidados devo ter durante a instalação?

Desenergize o circuito, confira as dimensões no desenho e siga a pinagem do datasheet, sem presumir a distribuição dos pinos do M12. Depois da montagem, valide a comutação e os requisitos elétricos do controlador.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de detecção magnética indicada para o MGS204. (Ref.: tecnologia de detecção — célula GMR)

PNP

Tipo de saída elétrica declarado para o sensor; a entrada conectada deve ser compatível com essa configuração. (Ref.: configuração de saída — PNP)

Normalmente aberto

Função de saída indicada para o MGS204. (Ref.: configuração de saída — normalmente aberto)

Grau de proteção IP

Classificação indicada para a proteção do invólucro conforme as condições definidas pelo fabricante. (Ref.: grau de proteção — IP65, IP67)

M18 x 1

Dimensão roscada informada para o sensor; consulte o desenho dimensional para verificar o espaço e a montagem. (Ref.: dimensões — M18 x 1 / comprimento de 60 mm)
