Sensor Magnético IFM MFT204 - Alta Precisão PNP

Pré-visualizar: MFT204 IFM - Sensor Magnético IFM Detecção de posição PNP 60mm M12

MFT204 IFM - Sensor Magnético IFM Detecção de posição PNP 60mm M12

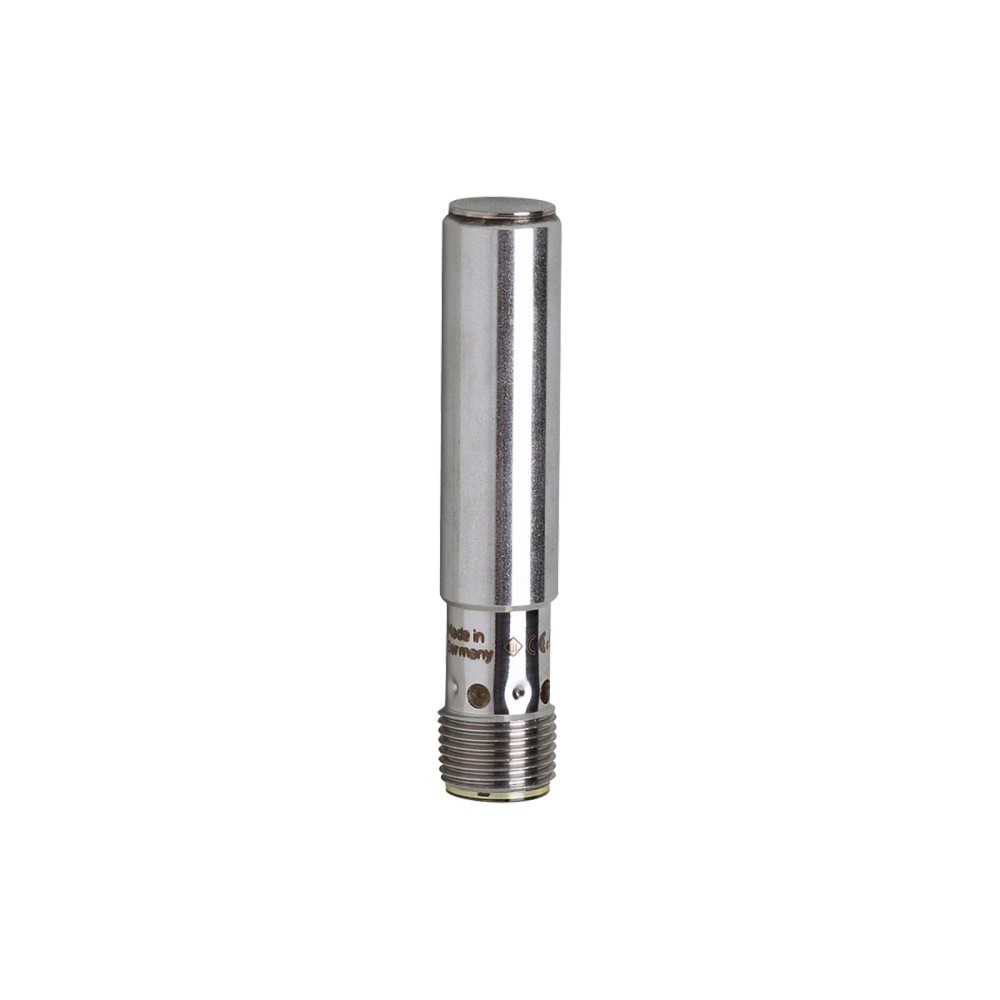

Imagem meramente ilustrativa

R$ 873,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFT204
EAN: 4021179261722
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "MFT204 IFM - Sensor Magnético IFM Detecção de posição PNP 60mm M12"

Destaques do Produto

Tipo de Saída

PNP

Alcance

60 mm

Conexão

M12

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MFT204 IFM - Sensor Magnético IFM Detecção de posição PNP 60mm M12

O MFT204 é um sensor magnético da IFM, desenvolvido com tecnologia de célula GMR para detecção de posição precisa em aplicações industriais. Operando com saída PNP normalmente aberta, este dispositivo robusto suporta frequências de até 5000 Hz. Sua construção metálica com proteção IP69K garante durabilidade em ambientes rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	MFT204
Tecnologia	GMR
Alcance	60 mm
Saída	PNP, NA
Conexão	M12
Proteção	IP 69K
Frequência	5000 Hz
Temperatura	0...100 °C
Fios	3 fios

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em cilindros pneumáticos ou hidráulicos.
Monitoramento de presença em máquinas com peças metálicas ferrosas.
Ambientes industriais com necessidade de lavagem frequente (proteção IP69K).

⚠ Considere outro se precisa de:

Aplicações com campos magnéticos externos intensos próximos ao sensor.
Uso em materiais que não possuam propriedades magnéticas.
Montagem em suportes que gerem vibração mecânica excessiva fora da especificação.

APLICAÇÕES E USO

Monitoramento de posição em cilindros de automação.
Detecção de fim de curso em mecanismos lineares ferrosos.
Aplicações em esteiras transportadoras com peças metálicas.
Ambientes industriais com necessidade de alta vedação contra umidade e jatos de limpeza.

COMO ESCOLHER

Antes de comprar o MFT204 IFM - Sensor Magnético IFM Detecção de posição PNP 60mm M12, verifique estes pontos:

Quando escolher o MFT204

Ideal para ambientes que exigem alta frequência de comutação (5000 Hz) e robustez mecânica superior, com vedação total contra água.

Quando buscar alternativas

Considere outros sensores se a aplicação demandar detecção de objetos não magnéticos ou se o alcance de 60 mm for insuficiente para a geometria do seu sistema.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tipo de sensor	Magnético com célula GMR	Tecnologia de detecção baseada em efeito magnetorresistivo.
Frequência de comutação	5000 Hz	Capacidade máxima de alternância entre estados em operação contínua.

Saídas
Configuração de saída	Normalmente aberto, PNP	Lógica de funcionamento da saída em presença de campo magnético.
Número de fios	3 fios	Configuração de cablagem padrão industrial.

Faixa de Medição
Alcance de detecção	60 mm	Distância nominal efetiva para detecção do campo magnético.

Dados Mecânicos
Material	Metálico	Material do invólucro para resistência mecânica.
Grau de proteção	IP 65, IP 68, IP 69K	Níveis de vedação contra particulados e líquidos.

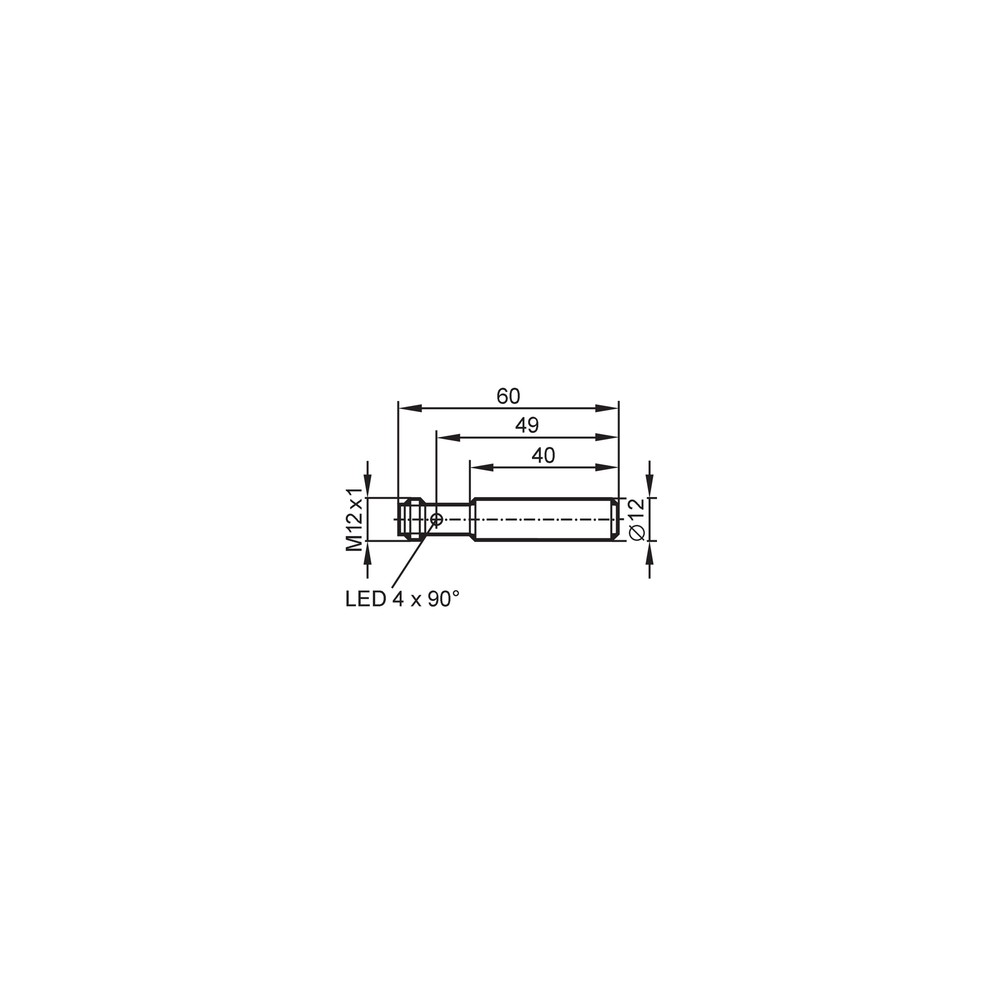

Dimensões	Ø 12 / L = 60 mm	Gabinete cilíndrico padronizado.

Condições Ambientais
Temperatura ambiente	0...100 °C	Faixa de operação térmica permitida para integridade do sensor.

COMPATIBILIDADE

Comunicação

• Sinal digital padrão PNP

Conexões

Elétrica Conector M12

Processo Montagem cilíndrica Ø 12 mm

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações de alta velocidade (até 5kHz)	✓	A frequência de comutação de 5000 Hz atende perfeitamente.
Ambientes com lavagem industrial (alta pressão)	✓	O grau de proteção IP69K suporta jatos de limpeza agressivos.
Detecção de objetos não ferrosos	✗	Sensores magnéticos requerem materiais com campo magnético presente.

INSTALAÇÃO

Como instalar o MFT204 IFM - Sensor Magnético IFM Detecção de posição PNP 60mm M12

Certifique-se de que a tensão de alimentação está desligada.
Limpe a superfície de montagem para garantir um contato estável.
Posicione o sensor MFT204 na fixação, respeitando a distância de detecção de 60mm.
Conecte o cabo padrão M12 ao sensor, garantindo o torque correto.
Ligue a alimentação e verifique a resposta do sinal de saída.
Confirme o alinhamento com o atuador magnético para evitar falsos positivos.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ao passar o atuador.	Objeto magnético fora do alcance ou desalinhado.	Verificar se a distância entre o sensor e o atuador é menor que 60mm.
Sinal intermitente ou ausência de sinal.	Falha na fiação ou conector M12 frouxo.	Checar a integridade do conector M12 e a continuidade dos 3 fios.
Sensor inativo ou LED (se presente) piscando indicando erro.	Sobrecarga na saída ou curto-circuito.	Medir a corrente de carga e verificar se excede o limite do transistor PNP.
Deriva na detecção ou falha térmica.	Temperatura operacional excedida.	Monitorar a temperatura ambiente para garantir que permaneça abaixo de 100 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do MFT204 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor magnético MFT204?

O MFT204 é um sensor magnético com tecnologia GMR, projetado para detecção de posição em ambientes industriais, com alcance de 60 mm e saída PNP.

O que vem na embalagem ao comprar o sensor MFT204?

O sensor acompanha o corpo do dispositivo metálico para montagem, seguindo as especificações técnicas da IFM, mas não inclui cabos ou conectores M12 adicionais.

Para que tipo de aplicação este sensor não é recomendado?

Este produto não é indicado para ambientes com interferência magnética extrema que possa saturar a célula GMR ou aplicações que exijam sensores capacitivos para materiais não ferrosos.

Existem limitações de ambiente para o uso deste sensor?

Não utilize este modelo em atmosferas explosivas ou submersão prolongada em produtos químicos que não sejam compatíveis com a especificação IP69K.

O sensor parou de funcionar, como diagnostico?

Sintomas de falha incluem ausência de sinal de saída ou sinal intermitente; a causa pode ser o desalinhamento do ímã ou cabo rompido, verificado com multímetro na saída PNP.

Como verificar se o sensor está com defeito?

Verifique a continuidade do cabo e se a tensão de alimentação está dentro dos limites DC. Teste a comutação aproximando um objeto magnético e monitorando a queda de tensão na saída.

Por que escolher o MFT204 em vez de um sensor magnético convencional?

O MFT204 utiliza célula GMR, sendo mais preciso em certas faixas de detecção que sensores Reed Switch convencionais, além de ser totalmente estático.

Este modelo é compatível com outros sensores M12 da IFM?

Este sensor é uma unidade dedicada com conexão M12, ideal para substituição direta em sistemas que já utilizam padrão de fiação de 3 fios.

Quais cuidados devo ter ao instalar o MFT204?

A instalação exige o alinhamento correto do eixo do sensor com a trajetória do campo magnético, garantindo que a distância não exceda o limite de 60 mm.

Qual a procedência e garantia de qualidade deste sensor?

A procedência é garantida pela IFM Electronic, assegurando que o sensor atenda aos padrões globais de fabricação para automação industrial.

GLOSSÁRIO TÉCNICO

GMR

Giant Magnetoresistance. Tecnologia que utiliza multicamadas para detectar variações em campos magnéticos com alta sensibilidade. (Ref.: Tecnologia de detecção)

PNP

Configuração de saída de transistor onde a carga é ligada ao negativo (comutação positiva). (Ref.: Saída de comutação)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

M12

Padrão de conector circular industrial para transmissão de sinais e energia. (Ref.: Conexão elétrica)

Corrente contínua utilizada para alimentação de dispositivos eletrônicos de automação. (Ref.: Tipo de corrente)
