Sensor Magnético IFM MFT202 - Metálico M12 PNP

Pré-visualizar: MFT202 IFM - Sensor Magnético IFM Detecção de posição Metálico M12 60mm PNP

MFT202 IFM - Sensor Magnético IFM Detecção de posição Metálico M12 60mm PNP

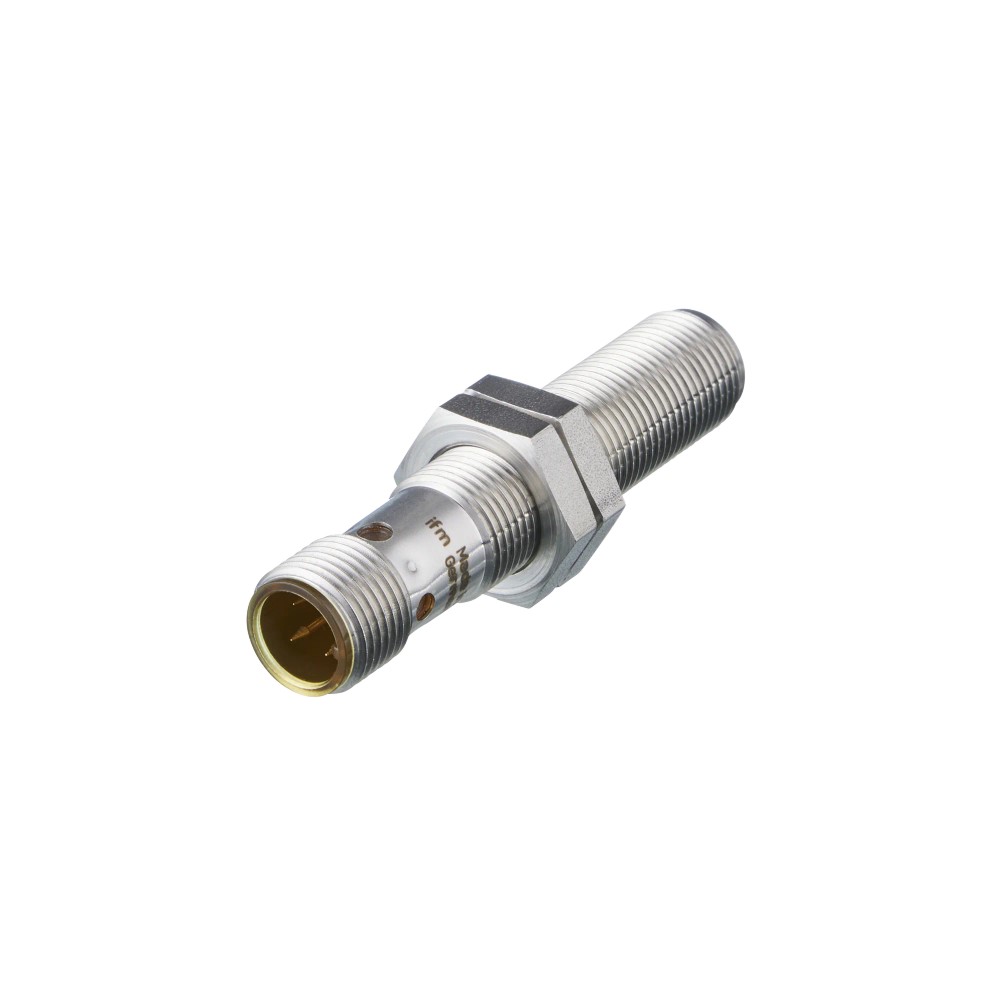

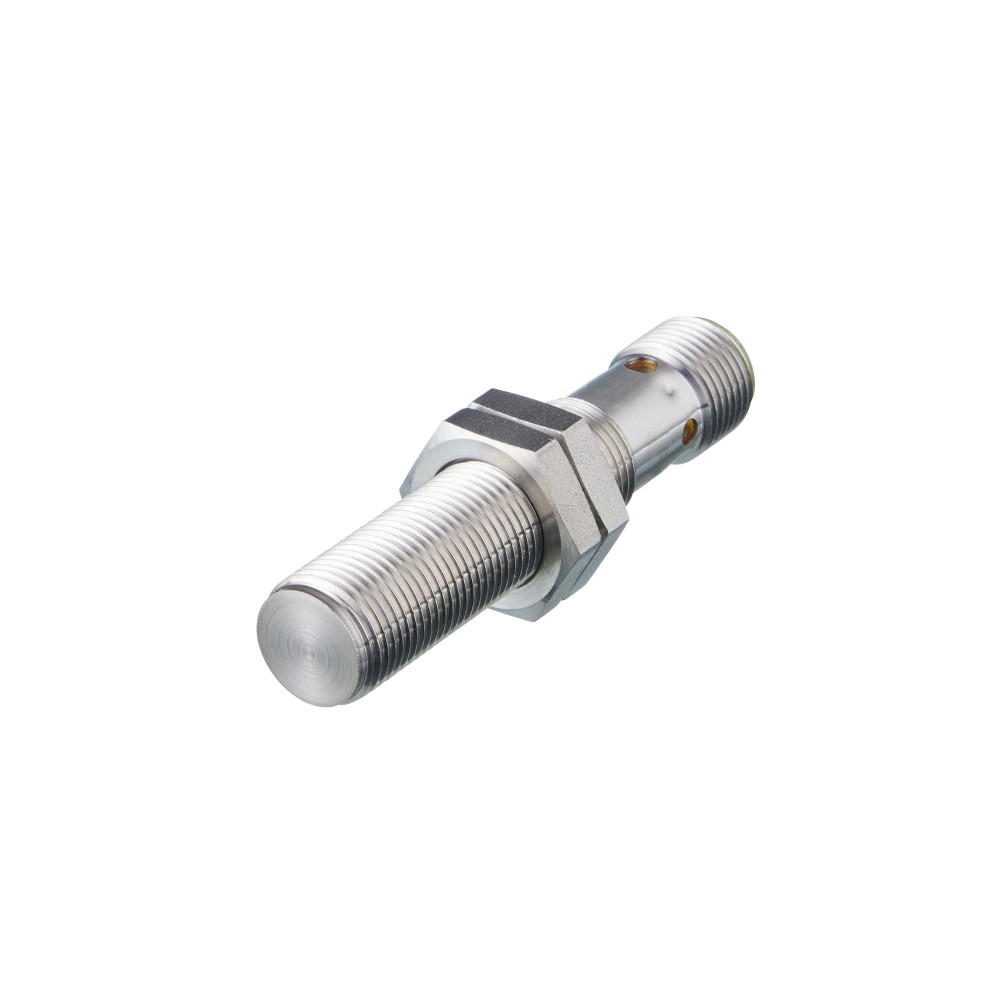

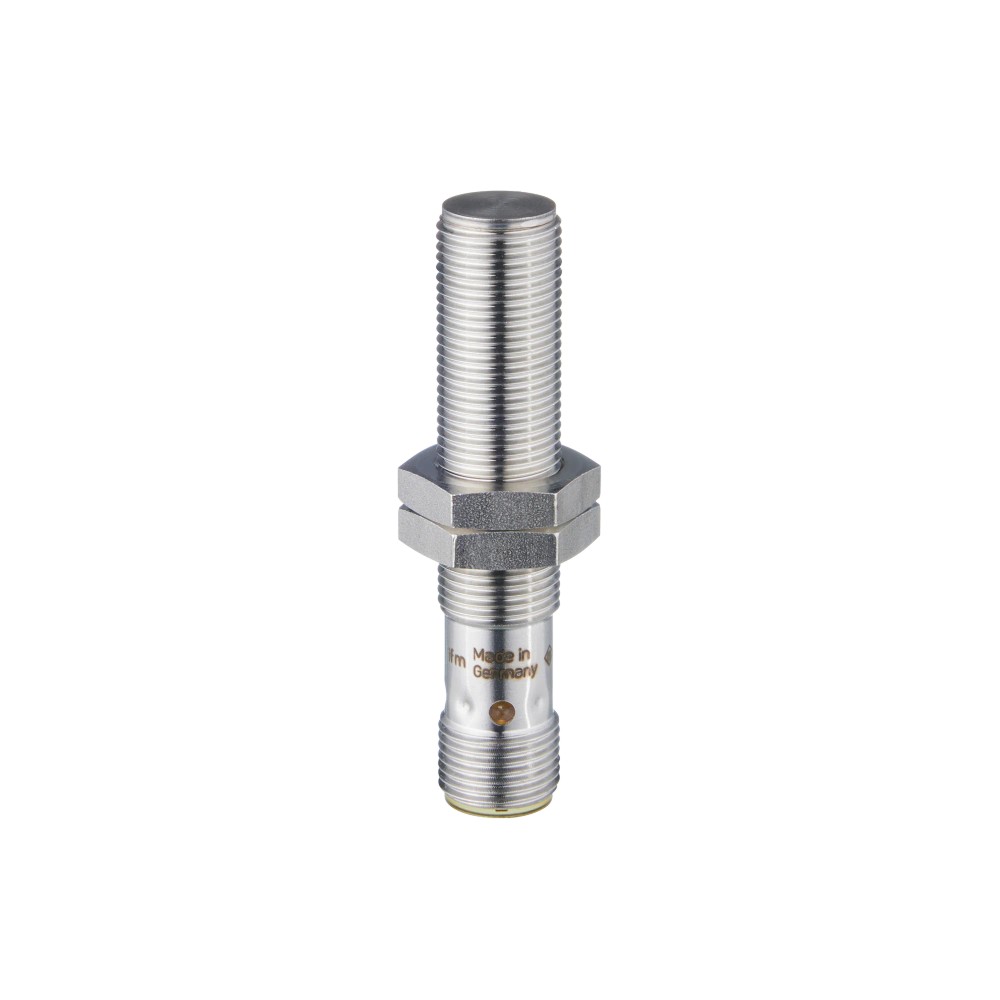

Imagem meramente ilustrativa

R$ 937,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFT202
EAN: 4021179261715
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "MFT202 IFM - Sensor Magnético IFM Detecção de posição Metálico M12 60mm PNP"

Destaques do Produto

Tecnologia

Sensor magnético com célula GMR

Saída

PNP, normalmente aberta

Alcance de detecção

60 mm

Conexão

M12

Temperatura ambiente

0...100 °C

Corpo

Completamente metálico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor magnético IFM MFT202, célula GMR, completamente metálico, M12 x 1, 60 mm, PNP normalmente aberto

O IFM MFT202 é um sensor magnético com célula GMR, destinado à detecção de posição por meio de um campo magnético. Possui corpo completamente metálico, alcance de detecção especificado de 60 mm e saída PNP normalmente aberta. Opera em corrente contínua e tem conexão M12; confirme no datasheet a ligação elétrica e as condições da aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de detecção	Magnética, célula GMR
Material do corpo	Completamente metálico
Dimensões	M12 x 1; comprimento de 60 mm
Alcance de detecção	60 mm
Configuração de saída	Normalmente aberto, PNP
Alimentação / corrente	DC; tensão de alimentação não informada na ficha fornecida
Conexão	M12; detalhes de pinagem devem ser confirmados no datasheet
Grau de proteção informado	IP 65, IP 68, IP 69K
Temperatura ambiente	0...100 °C
Frequência de comutação	5000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição ou presença baseada em campo magnético, quando a aplicação requer sensor com célula GMR e saída PNP normalmente aberta.
Instalações que atendam às dimensões M12 x 1, ao alcance especificado de 60 mm e à faixa de temperatura ambiente de 0...100 °C.
Aplicações que exijam os graus de proteção informados IP 65, IP 68 ou IP 69K, respeitando as condições de ensaio e instalação do fabricante.

⚠ Considere outro se precisa de:

Aplicações cujo controlador ou circuito de entrada não aceite saída PNP normalmente aberta ou alimentação DC; confirme os requisitos elétricos completos no datasheet.
Aplicações que exijam um alcance diferente de 60 mm, quando esse valor não atender à geometria e ao posicionamento do alvo magnético.
Instalações fora da faixa de temperatura ambiente informada de 0...100 °C.

APLICAÇÕES E USO

Uso em detecção de posição ou presença por campo magnético, quando o alvo e a geometria da instalação atendem ao alcance especificado de 60 mm. A aplicação é uma possibilidade baseada na função e nas especificações fornecidas; a ficha não identifica máquinas ou alvos específicos.
Uso em sistemas de automação com entrada DC compatível com saída PNP normalmente aberta. Confirmar tensão, corrente, pinagem e interface do controlador no datasheet antes da instalação.
Instalação em ambiente com temperatura entre 0...100 °C; não extrapolar a faixa informada.
Uso em condições que demandem os graus de proteção IP 65, IP 68 ou IP 69K somente conforme condições de montagem e ensaio estabelecidas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Sensor magnético IFM MFT202, célula GMR, completamente metálico, M12 x 1, 60 mm, PNP normalmente aberto, verifique estes pontos:

Escolha o MFT202 quando

A aplicação requer detecção magnética por célula GMR, saída PNP normalmente aberta, corpo completamente metálico, conexão M12 e alcance especificado de 60 mm. Verifique também a compatibilidade elétrica com a entrada do controlador.

Avalie outra configuração quando

A entrada do sistema exigir outra lógica de saída ou quando a distância de detecção, o tipo de conexão ou a temperatura da instalação não corresponderem às especificações. A ficha fornecida não identifica modelos alternativos; consulte o catálogo IFM para comparar opções.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Marca indicada nos dados do produto.
Modelo	MFT202	Código de modelo informado no anúncio.
SKU	MFT202	Identificador comercial do produto.
Part number	MFT202	Número de peça indicado na ficha.
GTIN	4021179261715	Identificador global de item comercial informado.
Categoria	Sensor magnético	Classificação do produto no catálogo.
Tipo de produto	Sensor magnético completamente metálico	Descrição do tipo de produto no conjunto de dados.

Princípio e aplicação de detecção
Tipo de sensor	Magnético com célula GMR	Tecnologia de detecção indicada na ficha.
Alcance de detecção	60 mm	Valor especificado no anúncio; as condições de referência devem ser verificadas no datasheet.

Saídas e sinais
Configuração de saída	Normalmente aberto	Estado funcional da saída informado.
Tipo de saída	PNP	Tipo de comutação informado; compatibilidade depende da entrada do controle.
Número de fios	3 fios	Quantidade de condutores indicada na ficha.
Frequência de comutação	5000 Hz	Valor informado para a frequência de comutação; consultar datasheet para condições de medição.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente informado; tensão, corrente nominal e pinagem não constam na ficha fornecida.
Conexão elétrica	M12	Tipo de conexão informado; detalhes de codificação e pinagem devem ser confirmados no datasheet.

Condições ambientais e proteção
Temperatura ambiente	0...100 °C	Faixa de temperatura ambiente informada para o sensor.
Grau de proteção	IP 65, IP 68, IP 69K	Graus declarados na ficha; condições de instalação e ensaio devem ser verificadas na documentação do fabricante.

Dados mecânicos
Material	Completamente metálico	Construção do corpo indicada na ficha; liga específica não informada.
Dimensões	M12 x 1 / L = 60 mm	Dimensão e rosca indicadas para o sensor.
Peso	28,1 g	Valor encontrado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha fornecida. A saída especificada é discreta, PNP normalmente aberta.

Conexões

Elétrica Conexão elétrica M12, 3 fios, corrente contínua e saída PNP normalmente aberta. Tensão de alimentação, pinagem e corrente de saída não estão especificadas na ficha fornecida; confirmar no datasheet antes da ligação.

Processo Não há conexão de processo especificada. O dado M12 x 1 refere-se às dimensões/rosca do sensor na ficha e não deve ser interpretado como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle DC compatível com sinal PNP normalmente aberto, após confirmação da tensão e pinagem no datasheet	✓	A ficha informa alimentação DC, saída PNP normalmente aberta e ligação de 3 fios; os parâmetros elétricos detalhados precisam ser conferidos.
Entrada de controle que exige saída NPN ou normalmente fechada	✗	A configuração informada para este modelo é PNP normalmente aberta.
Instalação que requer conexão mecânica M12 x 1 e comprimento de 60 mm	✓	Essas dimensões são informadas para o sensor; confirmar espaço e montagem na aplicação.
Aplicação fora da faixa ambiente de 0...100 °C	✗	A temperatura ambiente informada para o produto é 0...100 °C.
Sistema que exige protocolo de comunicação específico	✗	Nenhum protocolo de comunicação está indicado na ficha; o produto é descrito com saída discreta PNP.

INSTALAÇÃO

Como instalar o Sensor magnético IFM MFT202, célula GMR, completamente metálico, M12 x 1, 60 mm, PNP normalmente aberto

Confirme no datasheet a tensão DC, a pinagem M12 e os requisitos da entrada PNP antes de energizar.
Verifique se a dimensão M12 x 1 e o comprimento de 60 mm são compatíveis com o espaço e o método de montagem.
Posicione o sensor em relação ao campo magnético do alvo e valide a detecção na distância real da aplicação, sem presumir condições além do alcance especificado.
Conecte os três fios conforme o esquema oficial do fabricante; não deduza cores ou pinos, pois esses detalhes não constam na ficha fornecida.
Confirme que a temperatura ambiente está entre 0...100 °C e que as condições de exposição correspondem ao grau de proteção requerido.
Após a ligação, verifique a comutação da saída PNP normalmente aberta no controlador durante a aproximação e o afastamento do alvo.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Entrada do controlador incompatível com saída PNP ou ligação elétrica/pinagem incorreta.	Confirme no datasheet a pinagem e a tensão de alimentação; verifique se a entrada aceita sinal PNP e observe a saída durante a aproximação do campo magnético.
A saída permanece no mesmo estado durante o teste.	Campo magnético ausente, alvo fora da posição de detecção ou distância incompatível com a aplicação.	Verifique o alvo e seu posicionamento; teste a resposta alterando a distância e compare com o alcance especificado de 60 mm.
Detecção intermitente durante a operação.	Posicionamento ou distância do alvo variando em relação ao sensor, ou conexão elétrica instável.	Inspecione a fixação e a posição relativa do alvo; confira a conexão M12 e monitore o sinal no controlador.
O sensor deixa de operar após exposição ambiental.	Condição de instalação fora da faixa de temperatura ou aplicação do grau de proteção sem atender às condições indicadas pelo fabricante.	Meça a temperatura ambiente e confira no datasheet as condições associadas aos graus IP declarados; inspecione o sensor e a conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MFT202 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MFT202 e para que serve?

É um sensor magnético com célula GMR para detecção de posição por campo magnético. A ficha informa saída PNP normalmente aberta.

O MFT202 pode ser ligado a qualquer entrada de CLP?

Não necessariamente. A entrada precisa ser compatível com sinal PNP normalmente aberto e com os requisitos DC; confirme tensão e pinagem no datasheet.

O que acompanha o sensor?

A ficha fornecida não lista acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo de fornecimento.

Este sensor serve para um sistema que exige saída NPN?

A ficha identifica a saída do MFT202 como PNP normalmente aberta, portanto não corresponde diretamente a uma entrada que exija NPN.

Posso usar o MFT202 fora da faixa de 0...100 °C?

A faixa de temperatura ambiente informada é 0...100 °C. A ficha não confirma operação fora desses limites.

O sensor não comuta; preciso trocar a peça?

Antes de substituir, verifique se há campo magnético no alvo e se a posição está dentro das condições de detecção. Confira também alimentação, pinagem e compatibilidade da entrada PNP.

A saída fica instável: qual é a primeira verificação?

Verifique se o sensor e o alvo estão firmemente posicionados e se a conexão M12 está estável. Depois, monitore o sinal no controlador e valide a ligação conforme o datasheet.

Como decidir entre o MFT202 e outro sensor magnético?

Escolha o MFT202 quando a aplicação corresponder à saída PNP normalmente aberta, ao alcance de 60 mm e à conexão M12 especificada. Se algum requisito diferir, compare os dados completos com outro modelo no catálogo do fabricante.

Como devo fazer a ligação elétrica?

Use o esquema de ligação do datasheet para identificar os pinos e condutores; esses detalhes não estão disponíveis na ficha fornecida. Confirme a compatibilidade da alimentação DC e da entrada PNP antes de energizar.

É necessário algum alinhamento ou manutenção específica?

A instalação deve manter o sensor posicionado em relação ao campo magnético do alvo e dentro das condições especificadas. A ficha fornecida não informa um procedimento de manutenção; consulte o manual ou datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de detecção magnética indicada para o MFT202.

PNP

Tipo de saída eletrônica que deve ser compatível com a entrada do controlador.

Normalmente aberto

Configuração de saída identificada na ficha como normalmente aberta.

Grau de proteção IP

Classificação de proteção declarada pelo fabricante para condições de exposição definidas; os limites aplicáveis dependem das condições especificadas.

Frequência de comutação

Valor informado para a frequência com que a saída pode comutar, sujeito às condições indicadas pelo fabricante.
