Sensor Magnético IFM MFS225 - Alta Precisão M12x1

Pré-visualizar: MFS225 IFM - Sensor Magnético IFM Detecção de posição M12x1 60mm NPN NA

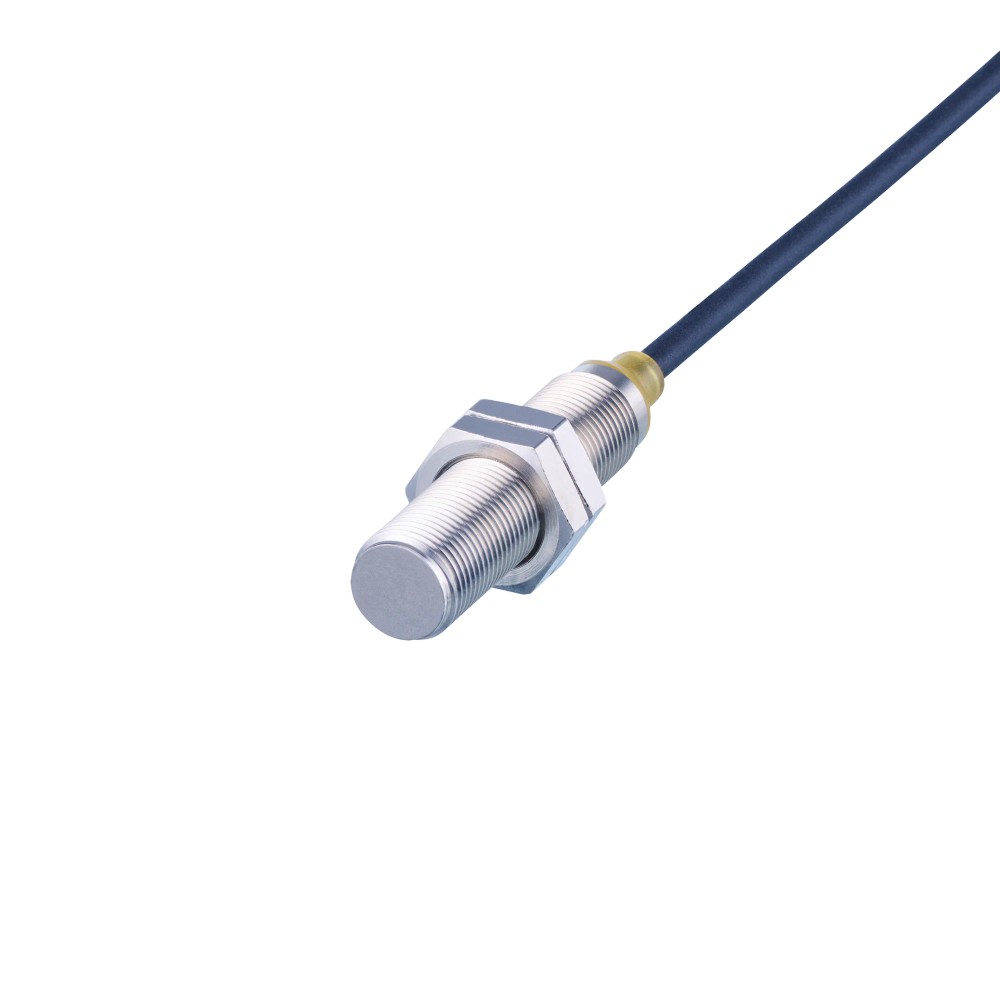

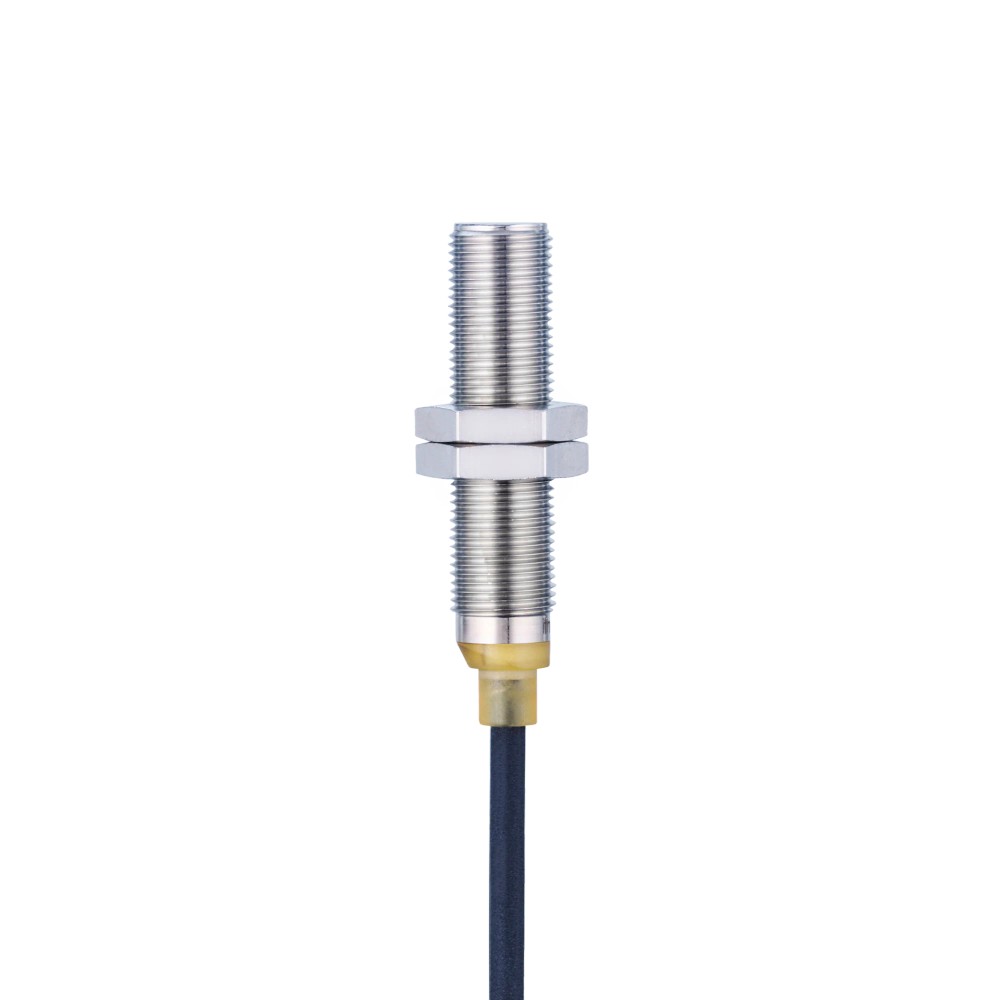

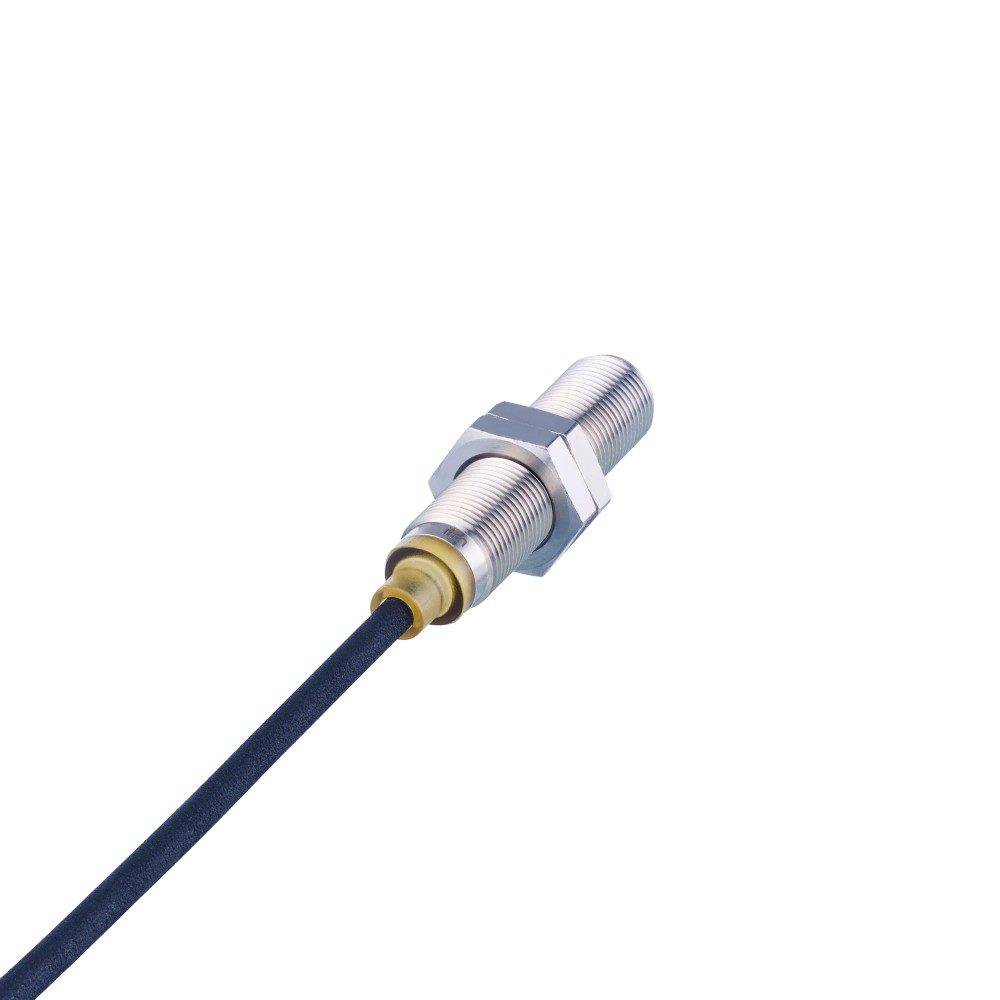

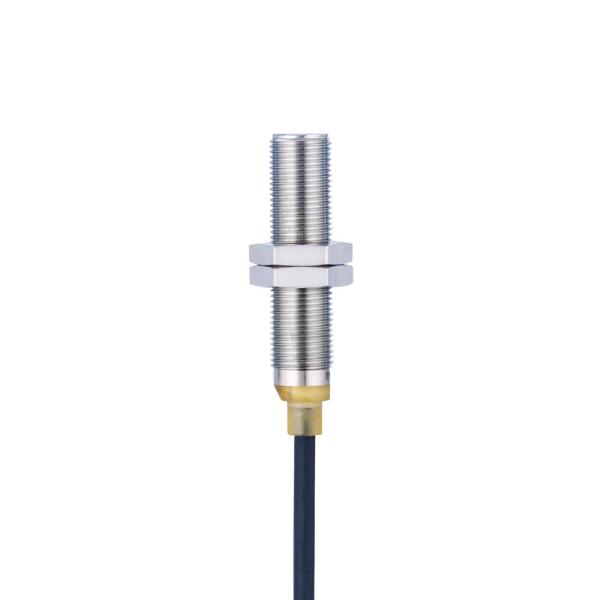

MFS225 IFM - Sensor Magnético IFM Detecção de posição M12x1 60mm NPN NA

Imagem meramente ilustrativa

R$ 755,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFS225
EAN: 4021179351027
NCM do produto: 85365090

Destaques do Produto Alcance de detecção...mais

Fechar menu

Saiba mais sobre: "MFS225 IFM - Sensor Magnético IFM Detecção de posição M12x1 60mm NPN NA"

Destaques do Produto

Alcance de detecção

60 mm

Tipo de saída

NPN

Função de saída

Normalmente aberta

Conexão

Cabo PUR integrado de 2 m; 3 fios

Montagem

Corpo cilíndrico roscado M12 x 1

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor magnético IFM MFS225, M12 x 1, alcance de detecção de 60 mm, saída NPN normalmente aberta

O IFM MFS225 é um sensor magnético para detecção de posição. Possui saída NPN normalmente aberta, alcance de detecção especificado de 60 mm e cabo PUR integrado de 2 m com três fios. Seu grau de proteção é IP 67 e a temperatura ambiente indicada é de -25 a 75 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	MFS225
Tipo de produto	Sensor magnético
Rosca do corpo	M12 x 1
Comprimento informado	50 mm
Alcance de detecção	60 mm
Saída	NPN, normalmente aberta
Conexão elétrica	Cabo PUR integrado de 2 m, 3 fios
Grau de proteção	IP 67
Temperatura ambiente	-25...75 °C
Frequência de comutação	5000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção magnética de posição que atendam ao alcance especificado de 60 mm e à saída NPN normalmente aberta.
Instalações que aceitem corpo roscado M12 x 1, cabo integrado de 2 m com três fios e as condições ambientais informadas.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída PNP ou função normalmente fechada; a ficha identifica este modelo como NPN normalmente aberto.
Não selecionar se a aplicação exigir conector destacável, pois a ficha informa cabo integrado.
Não presumir compatibilidade quando a distância de detecção, o tipo de alvo ou os requisitos elétricos do circuito não estiverem confirmados. Consulte a folha de dados do fabricante.

APLICAÇÕES E USO

Uso comprovado pela classificação da ficha: detecção magnética de posição. O anúncio não especifica máquina, tipo de alvo nem aplicação final; valide a distância e as condições de detecção no datasheet e na instalação.
Possibilidade de uso em sistemas de controle com entrada compatível com saída NPN normalmente aberta, desde que os requisitos elétricos do circuito sejam confirmados no datasheet. A ficha indica operação ambiente de -25...75 °C e proteção IP 67; não são informadas outras condições ambientais.

COMO ESCOLHER

Antes de comprar o Sensor magnético IFM MFS225, M12 x 1, alcance de detecção de 60 mm, saída NPN normalmente aberta, verifique estes pontos:

Escolha o MFS225 quando

A aplicação requer um sensor magnético com alcance de detecção de 60 mm, saída NPN normalmente aberta, corpo roscado M12 x 1 e cabo PUR integrado de 2 m.

Avalie outra configuração quando

O circuito exigir PNP, contato normalmente fechado ou conexão elétrica diferente de cabo integrado. Confirme também no datasheet do fabricante os requisitos elétricos e as condições de detecção específicos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor magnético	Classificação informada na ficha do produto.
Modelo	MFS225	Referência do modelo.
Marca	IFM	Fabricante informado.
Part number / SKU	MFS225	Código de identificação do produto.
GTIN	4021179351027	Identificador comercial informado.

Dados de detecção e saída
Alcance de detecção	60 mm	Valor declarado na ficha; condições e método de medição devem ser consultados no datasheet.
Tipo de saída	NPN	Tipo de saída indicado para compatibilização com a entrada do sistema de controle.
Função de saída	Normalmente aberto	Estado funcional informado; confirme o comportamento elétrico e a pinagem no datasheet.
Frequência de comutação	5000 Hz	Valor informado na ficha do produto.
Tipo de tensão	DC	Tipo de tensão indicado; a ficha fornecida não informa a faixa de tensão.

Conexão elétrica
Número de fios	3 fios	Quantidade de condutores informada; a pinagem não consta nos dados fornecidos.
Tipo de conexão	Cabo integrado	Conexão elétrica fixa por cabo, sem conector destacável informado.
Cabo	2 m, PUR	Material e comprimento declarados para o cabo integrado.

Condições ambientais
Grau de proteção	IP 67	Grau informado na ficha; não amplia os limites de instalação definidos pelo fabricante.
Temperatura ambiente	-25...75 °C	Faixa de temperatura ambiente declarada.

Dados mecânicos
Formato do corpo	Cilíndrico roscado	Formato informado para instalação.
Dimensões / rosca	M12 x 1 / L = 50 mm	Dimensão indicada nos dados básicos do anúncio.
Comprimento	50 mm	Comprimento também informado nos atributos do catálogo.
Material	Metal	Material indicado para o corpo.
Cor	Prateado	Cor informada para o corpo.
Cor do cabo	Preto	Cor informada para o cabo.
Peso	72,6 g	Peso registrado nos dados do catálogo.
Acessório de montagem incluído	Porcas de fixação	Componente incluído informado na ficha do anúncio.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Saída NPN normalmente aberta, alimentação em DC conforme a ficha. Conexão por cabo PUR integrado de 2 m, 3 fios. A ficha fornecida não especifica tensão de alimentação, corrente de saída nem pinagem; confirme esses dados no datasheet antes da ligação. Compatibilidade elétrica depende da entrada do controlador e dos parâmetros elétricos indicados pelo fabricante.

Processo Corpo cilíndrico roscado M12 x 1. A ficha não especifica conexão de processo ou padrão de montagem além da rosca do corpo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor DC de saída NPN normalmente aberta	✓	A ficha identifica a saída como NPN, normalmente aberta e DC; os parâmetros elétricos completos devem ser conferidos no datasheet.
Entrada que exige sinal PNP ou normalmente fechado	✗	A saída informada para o MFS225 é NPN normalmente aberta.
Instalação que aceita cabo integrado de 2 m e três fios	✓	A ficha informa cabo PUR integrado de 2 m e três fios.
Instalação que exige conector elétrico destacável	✗	A conexão indicada é cabo integrado, não conector destacável.
Aplicação com exigência de detecção além do alcance especificado	✗	O alcance informado é 60 mm; não há base na ficha para confirmar detecção além desse valor.
Ambiente dentro da faixa de temperatura indicada e com requisito de proteção IP 67	✓	A ficha informa temperatura ambiente de -25...75 °C e grau de proteção IP 67; a adequação depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o Sensor magnético IFM MFS225, M12 x 1, alcance de detecção de 60 mm, saída NPN normalmente aberta

Confirme no datasheet que a aplicação e o circuito de entrada são compatíveis com a saída NPN normalmente aberta e com os parâmetros elétricos do sensor.
Verifique se a posição de montagem permite a detecção requerida dentro do alcance especificado de 60 mm; valide as condições específicas no datasheet.
Prepare o ponto de montagem para o corpo roscado M12 x 1 e confira as dimensões no desenho dimensional.
Fixe o sensor usando as porcas de fixação incluídas, sem aplicar torque não especificado pelo fabricante.
Faça a ligação dos três fios conforme a pinagem oficial do fabricante; não determine as funções dos fios apenas pela quantidade de condutores.
Após a instalação, confira a comutação do sinal no sistema e verifique se cabo, montagem e condições de operação estão de acordo com a documentação.

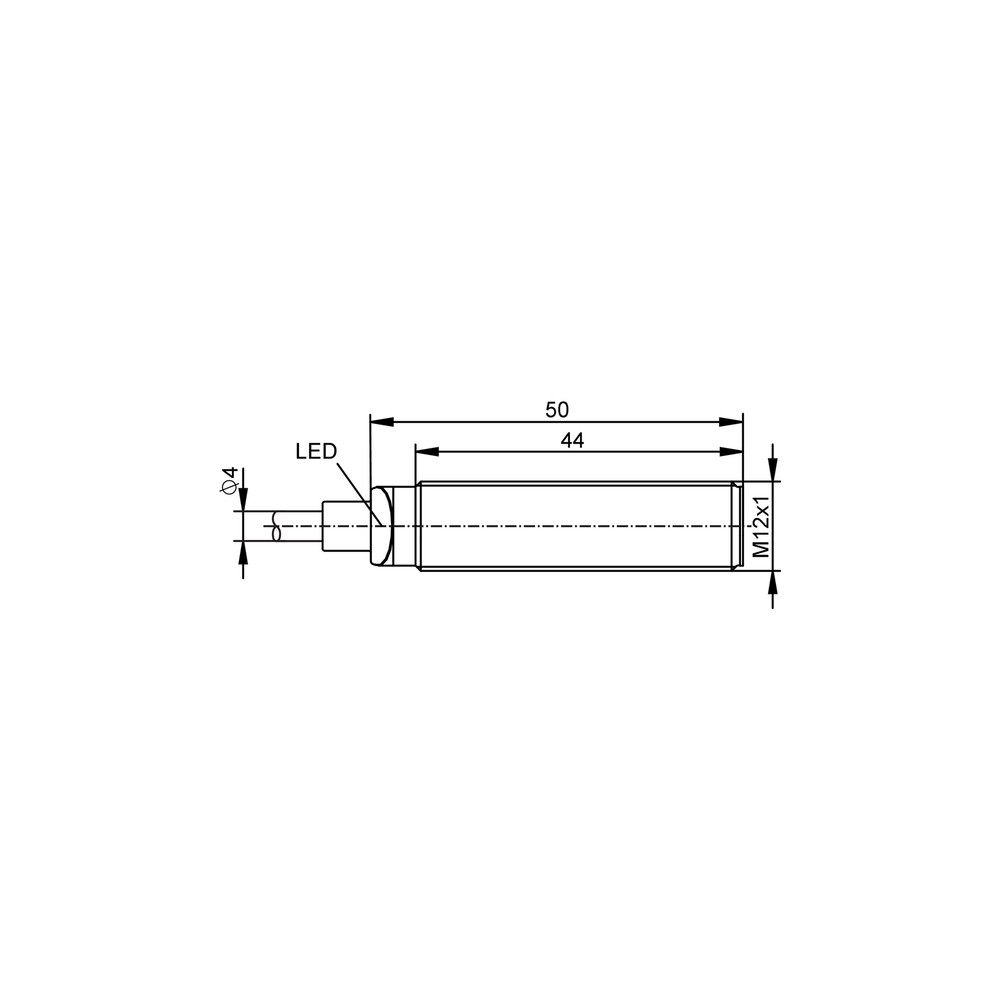

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Possível incompatibilidade entre saída NPN normalmente aberta e o tipo de entrada do controlador, ou ligação incorreta dos condutores.	Confirme o tipo de entrada e a pinagem no datasheet; verifique a ligação e observe o sinal no controlador.
O sensor não detecta a posição esperada.	A distância ou as condições de detecção podem não corresponder ao alcance especificado ou às condições definidas pelo fabricante.	Confira a distância de montagem e compare as condições de detecção com o datasheet do MFS225.
O sinal permanece em um único estado.	Pode haver ligação incorreta, incompatibilidade elétrica com a entrada ou ausência da condição de detecção requerida.	Verifique a alimentação e a pinagem conforme a documentação, confirme a compatibilidade da entrada e teste a detecção na posição de operação.
A comutação é intermitente após a instalação.	Possível posicionamento instável, fixação inadequada ou dano no cabo integrado.	Inspecione a fixação e o cabo ao longo do percurso e confirme que a posição e as condições de detecção estão dentro das especificações.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MFS225 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MFS225 e para quem ele serve?

É um sensor magnético para detecção de posição. Serve a projetos que necessitem de saída NPN normalmente aberta e que sejam compatíveis com os parâmetros elétricos e de detecção do datasheet.

O que acompanha o sensor?

A ficha informa porcas de fixação como componentes inclusos. O sensor também possui cabo PUR integrado de 2 m.

Posso ligar este sensor em uma entrada PNP ou normalmente fechada?

Não, a ficha identifica o MFS225 como NPN normalmente aberto. A entrada do controlador deve ser compatível com essa configuração.

Ele serve para uma instalação que exige conector destacável?

A ficha informa cabo integrado, portanto não descreve uma versão com conector destacável. Verifique outro modelo se a instalação exigir essa conexão.

O sensor parou de comutar; o que devo verificar antes de substituí-lo?

Confira primeiro a compatibilidade da entrada com NPN normalmente aberto, a alimentação e a ligação dos fios conforme o datasheet. Verifique também se a posição de detecção está dentro das condições especificadas.

O sinal aparece de forma intermitente; qual pode ser a causa?

Fixação instável, posicionamento inadequado ou dano no cabo integrado são causas possíveis. Inspecione a montagem e o cabo e confirme as condições de detecção indicadas pelo fabricante.

Devo escolher este sensor ou uma versão PNP?

Escolha o MFS225 quando o circuito aceitar saída NPN normalmente aberta. Se o circuito exigir PNP, selecione uma versão cuja ficha confirme essa saída.

Este produto é vendido como kit com vários sensores?

A ficha identifica um sensor MFS225 e informa porcas de fixação incluídas. Não há indicação de kit com múltiplos sensores.

Como faço a ligação elétrica dos três fios?

Use a pinagem indicada na folha de dados oficial; a ficha do anúncio informa três fios, mas não especifica a função de cada condutor. Não conecte os fios por tentativa.

Há informação de garantia ou procedência técnica nesta ficha?

A ficha identifica a IFM como marca e fornece o datasheet oficial do MFS225. Não informa condições de garantia.

GLOSSÁRIO TÉCNICO

NPN

Tipo de saída eletrônica do sensor; deve corresponder ao tipo de entrada do sistema de controle. (Ref.: tipo de saída NPN)

Normalmente aberto

Função de saída identificada como NA na ficha; consulte o datasheet para o comportamento elétrico e a pinagem. (Ref.: função de saída normalmente aberta)

Alcance de detecção

Distância de detecção declarada para o sensor, dependente das condições especificadas pelo fabricante. (Ref.: alcance de detecção 60 mm)

IP 67

Grau de proteção informado para o produto; consulte a documentação do fabricante para limites e condições de aplicação. (Ref.: grau de proteção IP 67)

M12 x 1

Designação da rosca do corpo cilíndrico para montagem mecânica. (Ref.: dimensões M12 x 1)
