Sensor Magnético IFM MFS212 - Metálico M12 PNP

Pré-visualizar: MFS212 IFM - Sensor Magnético Metálico IFM Detecção de proximidade industrial M12, PNP, 60mm, IP67

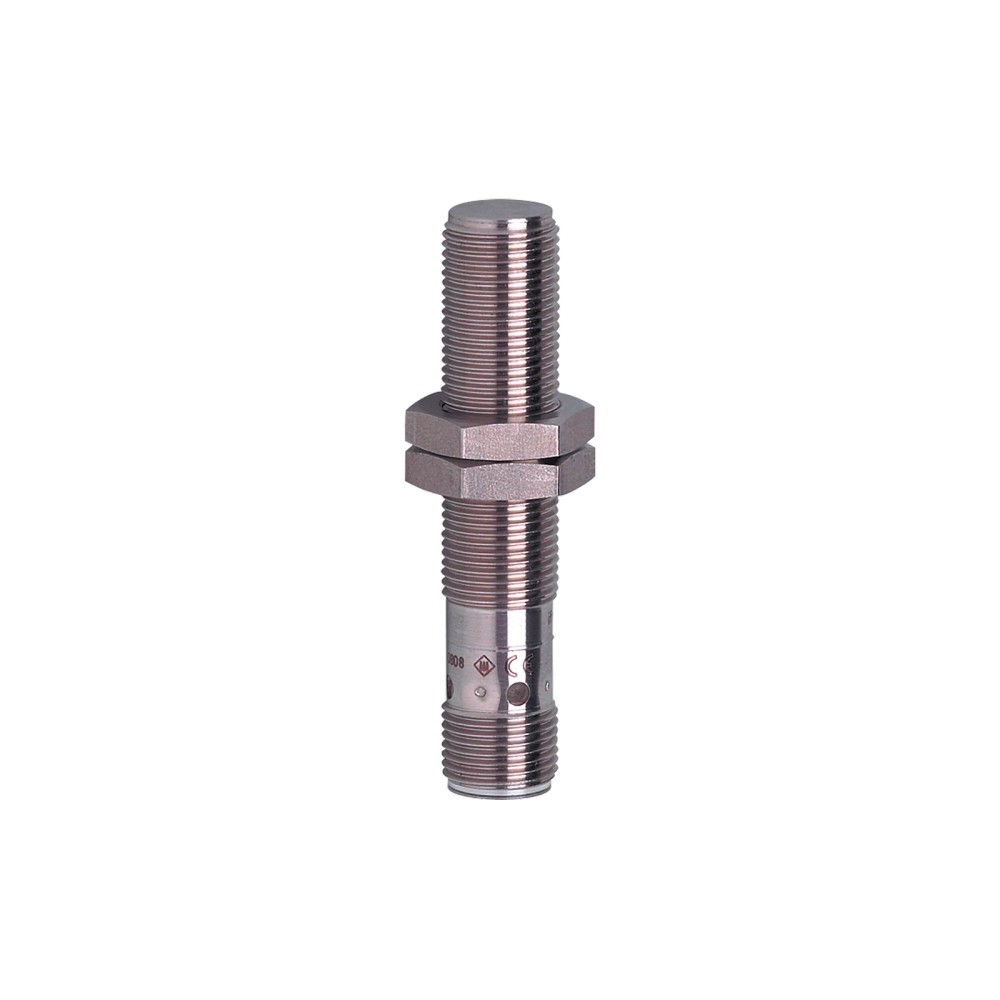

MFS212 IFM - Sensor Magnético Metálico IFM Detecção de proximidade industrial M12, PNP, 60mm, IP67

Imagem meramente ilustrativa

R$ 769,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFS212
EAN: 4021179305457
NCM do produto: 85365090

Destaques do Produto Alcance 60 mm...mais

Fechar menu

Saiba mais sobre: "MFS212 IFM - Sensor Magnético Metálico IFM Detecção de proximidade industrial M12, PNP, 60mm, IP67"

Destaques do Produto

Alcance

60 mm

Conector

M12

Saída

PNP

Função

Normalmente Aberto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Magnético Metálico IFM MFS212, M12, PNP, 60mm

O MFS212 da IFM é um sensor magnético de proximidade concebido para aplicações industriais exigentes. Com rosca M12, este modelo detecta campos magnéticos a uma distância de até 60 mm. Operando com saída PNP normalmente aberta, suporta frequências de até 5000 Hz e possui grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	MFS212
Tipo de Sensor	Magnético
Conexão	M12
Alcance	60 mm
Saída	PNP / Normalmente Aberto
Proteção	IP65 / IP67
Freq. Comutação	5000 Hz
Temp. Operação	-40 a 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de cilindros e pistões pneumáticos equipados com ímãs.
Sistemas de contagem ou posicionamento industrial de alta velocidade.
Ambientes com temperaturas variando entre -40 °C e 75 °C.

⚠ Considere outro se precisa de:

Detecção de objetos sem campo magnético.
Instalação em áreas com campos magnéticos intensos externos não blindados.
Uso em aplicações que exigem detecção por indução eletromagnética (metal bruto).

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos equipados com ímãs internos.
Contagem de peças metálicas magnetizadas em linhas de produção de alta velocidade.
Monitoramento de presença em máquinas que operam sob variações térmicas severas (-40 a 75 °C).

COMO ESCOLHER

Antes de comprar o Sensor Magnético Metálico IFM MFS212, M12, PNP, 60mm, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações que requerem detecção magnética sem contato, montagem em rosca M12 e alta frequência de operação (5000 Hz).

Quando buscar outras opções

Busque alternativas se a necessidade for detecção de metais não ferrosos/não magnéticos (sensores indutivos) ou se a distância de detecção for maior que 60 mm.

ESPECIFICAÇÕES TÉCNICAS

Dados de Comutação
Alcance de detecção	60 mm	Valor nominal de detecção magnética em condições ideais.
Frequência de comutação	5000 Hz	Capacidade máxima de processamento de ciclos por segundo.

Dados Elétricos
Tipo de saída	PNP	Tipo de lógica de saída para integração com CLPs.
Função de saída	Normalmente aberto	Estado do contato sem presença de alvo magnético.
Conexão	M12	Padrão físico para conexão elétrica.

Condições Ambientais
Temperatura ambiente	-40...75 °C	Faixa de operação térmica permitida.
Grau de proteção	IP 65 / IP 67	Resistência a contaminantes e líquidos.

Dados Mecânicos
Dimensões	M12 x 1 / L = 60 mm	Geometria física do sensor para montagem.
Material	Metálico	Composição da carcaça para durabilidade industrial.

COMPATIBILIDADE

Comunicação

• Sinal discreto de saída (PNP)

Conexões

Elétrica Conector M12

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de cilindros com ímã	✓	O princípio de funcionamento magnético é compatível com ímãs de cilindros.
Detecção de alumínio sem ímã	✗	O sensor requer a presença de um campo magnético (ímã) para comutar.
Uso em ambientes úmidos (IP67)	✓	O grau de proteção IP67 é adequado para imersão temporária e umidade.

INSTALAÇÃO

Como instalar o Sensor Magnético Metálico IFM MFS212, M12, PNP, 60mm

Limpe a superfície de montagem e a rosca do sensor.
Posicione o sensor no suporte de fixação previsto.
Rosqueie manualmente o sensor até o alinhamento desejado.
Utilize a contra-porca para fixar o sensor, evitando torque excessivo.
Conecte o cabo M12, garantindo que o acoplamento esteja firme.
Verifique a integridade do sinal realizando o teste de comutação com o alvo magnético.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal no CLP / Sensor inoperante.	Conector M12 frouxo ou cabo rompido.	Verificar continuidade do cabo e firmeza do conector M12.
O sensor não altera o estado da saída.	Objeto alvo fora da distância de detecção (acima de 60 mm).	Medir a distância entre o sensor e o objeto alvo.
LED de status não acende ou erro no CLP.	Inversão da polaridade na instalação.	Conferir o esquema elétrico versus os fios marrom (V+) e azul (V-).
Saídas falsas ou instabilidade na comutação.	Interferência eletromagnética externa.	Verificar se o cabo do sensor não está paralelo a cabos de potência.

DOCUMENTAÇÃO TÉCNICA

Datasheet MFS212 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MFS212 e qual sua função?

Este sensor é um dispositivo magnético de proximidade, utilizado para detectar campos magnéticos em processos industriais automatizados, operando com tecnologia PNP e conexão M12.

O que acompanha o produto na embalagem?

O sensor acompanha o corpo metálico com rosca M12 e conector integrado; cabos de conexão M12 não estão incluídos e devem ser adquiridos separadamente.

Este sensor detecta qualquer tipo de metal?

Este sensor não é indicado para detecção de metais não magnéticos ou objetos sem ímãs, pois seu funcionamento depende exclusivamente da presença de um campo magnético.

Posso usar este sensor no lugar de um sensor indutivo comum?

Este modelo não substitui sensores indutivos de proximidade para detecção de metais ferrosos, pois utiliza um princípio de funcionamento magnético (Hall ou Reed) diferente da indução eletromagnética.

Por que o sensor não está comutando a saída?

O sintoma de falha de comutação geralmente indica uma distância excessiva entre o sensor e o alvo, excedendo os 60 mm nominais.

O sensor está alimentado, mas não envia sinal para o CLP. O que verificar?

A ausência de sinal no controlador pode ser causada por falha na pinagem do conector M12; verifique se a fiação segue o padrão PNP (positivo no marrom, negativo no azul, carga no preto).

Este sensor é melhor que um sensor fotoelétrico para minha aplicação?

O sensor MFS212 é uma unidade de detecção magnética específica, enquanto soluções alternativas como sensores fotoelétricos seriam necessárias para detecção de objetos sem campo magnético.

Existe diferença entre este modelo e outros sensores de detecção similares?

A escolha entre este modelo e outros depende da necessidade de detecção magnética; se o ambiente possui alta interferência, sensores blindados podem ser uma alternativa, conforme especificado no datasheet.

Quais cuidados tomar na instalação mecânica?

A instalação requer o rosqueamento do corpo M12 no suporte de fixação, garantindo que o sensor esteja alinhado perpendicularmente ao campo magnético do alvo, sem exceder o torque de aperto da carcaça.

O sensor pode ser utilizado em ambientes úmidos?

O sensor possui grau de proteção IP67, o que garante vedação contra poeira e imersão temporária em água, sendo ideal para ambientes industriais que sofrem com umidade.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece tensão positiva (carga comutada para o positivo). (Ref.: Saída de comutação PNP)

IP67

Classificação de proteção contra ingresso de poeira e imersão temporária em água até 1 metro por 30 minutos. (Ref.: Grau de proteção)

M12

Padrão de rosca métrica de 12 mm de diâmetro, utilizado para fixação e conexão elétrica em automação. (Ref.: Conexão)

Normalmente Aberto (NO)

Estado do contato do sensor onde o circuito permanece aberto e não conduz corrente na ausência de detecção. (Ref.: Função de saída)

Frequência de Comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo (5000 Hz). (Ref.: Frequência de comutação)
