- Referência do fabricante: MFS211
- EAN: 4021179261708
- NCM do produto: 85365090
Destaques do Produto
Tecnologia
Sensor...mais
Saiba mais sobre: "MFS211 IFM - Sensor Magnético Metálico Detecção Industrial M12 60mm PNP 5kHz"
Destaques do Produto
Tecnologia
Sensor magnético com célula GMR
Saída
PNP normalmente aberta
Alcance de detecção
60 mm
Conexão
M12, 3 fios
Proteção
IP65 e IP67
Temperatura ambiente
-25 a 75 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

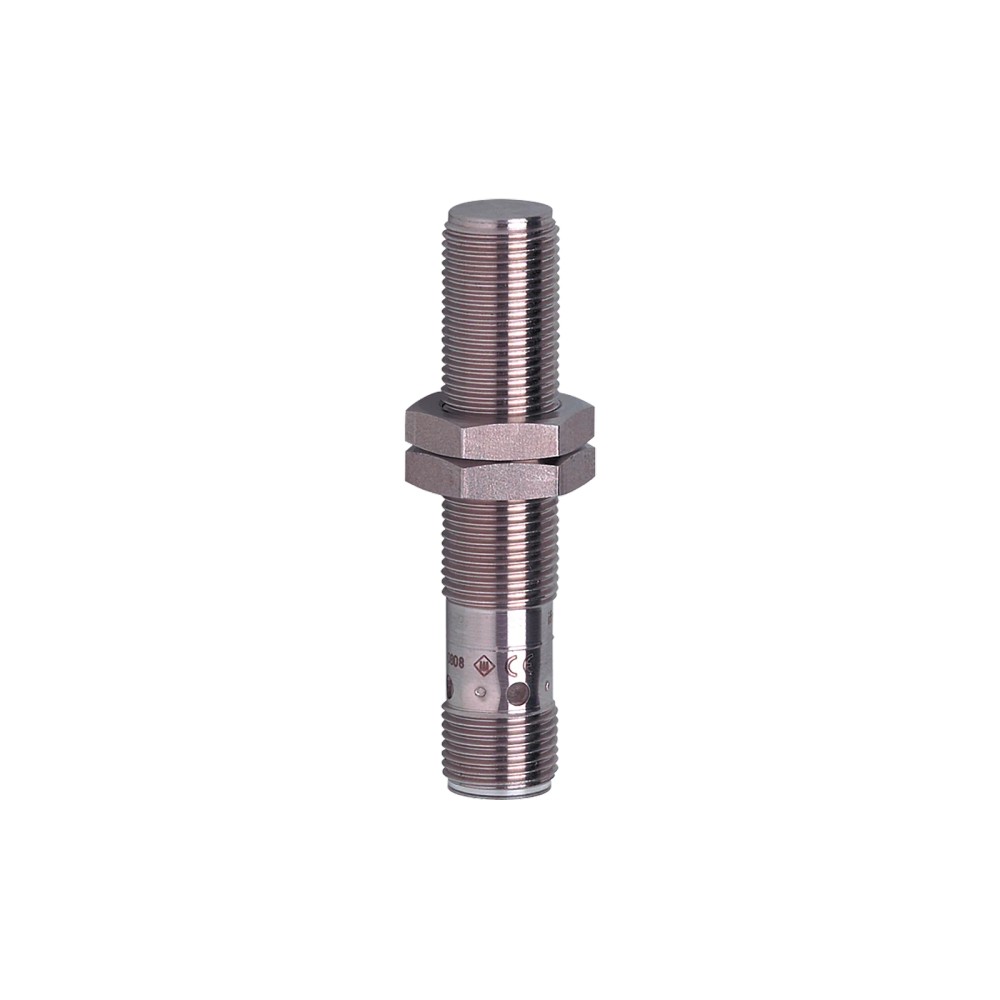

Sobre o Sensor magnético metálico ifm MFS211, GMR, M12 x 1, alcance de detecção de 60 mm, PNP normalmente aberto, 5 kHz
O ifm MFS211 é um sensor magnético com célula GMR e corpo metálico, destinado à detecção de ímãs em aplicações industriais. Possui saída PNP normalmente aberta, alimentação em corrente contínua e conexão M12. O alcance de detecção informado é de 60 mm, e a frequência de comutação é de 5.000 Hz.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de sensor | Magnético com célula GMR |
| Material | Metálico |
| Dimensões | M12 x 1; comprimento de 60 mm |
| Alcance de detecção | 60 mm |
| Saída | PNP, normalmente aberta |
| Conexão elétrica | M12; 3 fios |
| Grau de proteção | IP65 e IP67 |
| Temperatura ambiente | -25 a 75 °C |
| Frequência de comutação | 5.000 Hz |
| Identificação | MFS211; GTIN 4021179261708 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Detecção de ímãs em aplicações industriais que atendam ao alcance declarado de 60 mm e à saída PNP normalmente aberta.
- Instalações que utilizem alimentação DC e sejam compatíveis com conexão elétrica M12 de 3 fios.
- Aplicações cuja temperatura ambiente permaneça entre -25 e 75 °C e que requeiram os graus de proteção informados IP65 e IP67.
⚠ Considere outro se precisa de:
- Não selecionar quando o controlador ou circuito de entrada exigir uma saída diferente de PNP normalmente aberta; a ficha não declara saídas alternativas.
- Não especificar para detecção além do alcance declarado de 60 mm sem validação na aplicação real.
- Não utilizar fora da faixa de temperatura ambiente de -25 a 75 °C indicada na ficha.
APLICAÇÕES E USO
- Detecção de ímãs em máquinas ou dispositivos industriais, quando o posicionamento e as condições reais de montagem forem compatíveis com o alcance declarado de 60 mm. A ficha não especifica o tipo de ímã nem as condições de medição; valide a detecção na aplicação.
- Integração a entradas digitais DC compatíveis com saída PNP normalmente aberta e ligação de 3 fios. Confirme tensão, pinagem e carga elétrica no datasheet e na documentação do controlador.
- Uso em ambiente cuja temperatura ambiente esteja dentro da faixa declarada de -25 a 75 °C. As classificações IP65 e IP67 são informadas, mas a ficha fornecida não detalha condições de instalação ou exposição.
COMO ESCOLHER
Antes de comprar o Sensor magnético metálico ifm MFS211, GMR, M12 x 1, alcance de detecção de 60 mm, PNP normalmente aberto, 5 kHz, verifique estes pontos:
Escolha o MFS211 quando
A aplicação requer detecção magnética por célula GMR, saída PNP normalmente aberta, alcance informado de 60 mm e montagem compatível com corpo M12 x 1 de 60 mm.
Avalie outra configuração quando
O circuito exigir outra lógica de saída, o alcance necessário superar 60 mm ou a conexão elétrica não for compatível com M12. Confirme os requisitos do sistema no datasheet antes de definir uma alternativa.
ESPECIFICAÇÕES TÉCNICAS
| Identificação do produto | ||
|---|---|---|
| Fabricante | ifm | Marca informada na ficha do produto. |
| Modelo / SKU / Part Number | MFS211 | Código de identificação do produto. |
| GTIN | 4021179261708 | Identificador comercial informado no anúncio. |
| Categoria | Sensor magnético | Classificação do produto no catálogo. |
| Descrição do tipo | Sensor magnético completamente metálico | Descrição informada nos dados do produto. |
| Detecção | ||
|---|---|---|
| Tecnologia do sensor | Magnético com célula GMR | Princípio de detecção especificado para o produto. |
| Alcance de detecção | 60 mm | Valor declarado na ficha; condições de aplicação devem ser verificadas no datasheet. |
| Dados elétricos e saídas | ||
|---|---|---|
| Tipo de corrente | DC | Tipo de corrente indicado na ficha. |
| Configuração de saída | PNP, normalmente aberta | Tipo e função da saída declarados. |
| Quantidade de fios | 3 fios | Configuração de ligação informada; pinagem não consta nos dados fornecidos. |
| Frequência de comutação | 5.000 Hz | Frequência de comutação declarada para o sensor. |
| Conexão elétrica | M12 | Tipo de conexão indicado; detalhes de pinagem e tensão não constam nos dados fornecidos. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura ambiente | -25 a 75 °C | Faixa de temperatura ambiente informada. |
| Grau de proteção | IP65 e IP67 | Classificações declaradas na ficha; consulte o datasheet para condições e critérios de ensaio. |
| Dados mecânicos | ||
|---|---|---|
| Material | Metálico | Material informado no anúncio, sem especificação de liga. |
| Dimensões | M12 x 1; comprimento de 60 mm | Dimensões declaradas para instalação mecânica. |
| Peso | 28,1 g | Valor informado no catálogo associado ao produto. |
COMPATIBILIDADE
Comunicação
• A ficha não informa protocolo de comunicação industrial. A saída declarada é discreta, PNP normalmente aberta.
Conexões
Elétrica
Conexão M12, 3 fios, corrente contínua (DC), saída PNP normalmente aberta. A ficha disponível não especifica tensão de alimentação, pinagem nem corrente de carga; confirme esses dados no datasheet antes da ligação.
Processo
Corpo roscado M12 x 1. A ficha não informa conexão de processo adicional.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada digital de controlador compatível com sinal PNP normalmente aberto e ligação DC de 3 fios | ✓ | A ficha declara saída PNP normalmente aberta, corrente DC e 3 fios; os parâmetros elétricos detalhados precisam ser conferidos no datasheet. |
| Entrada que exige saída NPN ou normalmente fechada | ✗ | A configuração declarada é PNP normalmente aberta; a ficha não indica essas outras configurações. |
| Montagem em suporte ou alojamento com rosca M12 x 1 e espaço para comprimento de 60 mm | ✓ | As dimensões declaradas são M12 x 1 e comprimento de 60 mm; verifique o espaço e a geometria da instalação. |
| Aplicação que requer detecção magnética a uma distância superior a 60 mm | ✗ | O alcance de detecção informado é 60 mm; não há evidência na ficha para alcance superior. |
| Ambiente com temperatura entre -25 e 75 °C | ✓ | Essa é a faixa de temperatura ambiente declarada para o produto. |
INSTALAÇÃO
Como instalar o Sensor magnético metálico ifm MFS211, GMR, M12 x 1, alcance de detecção de 60 mm, PNP normalmente aberto, 5 kHz
- Confirme no datasheet que a lógica de saída PNP normalmente aberta e os parâmetros elétricos atendem à entrada do controlador.
- Verifique se a montagem aceita rosca M12 x 1 e comprimento de 60 mm, consultando o desenho dimensional.
- Posicione o sensor em relação ao ímã conforme os requisitos da aplicação e valide a detecção; a ficha resumida não informa tipo de ímã nem tolerâncias de montagem.
- Faça a ligação DC de 3 fios conforme a pinagem oficial do datasheet; não deduza a função de cada pino apenas pelo tipo de conexão M12.
- Fixe o sensor de modo compatível com a instalação mecânica e sem exceder as condições ambientais declaradas.
- Após energizar, verifique a comutação da saída na entrada do controlador e confirme o funcionamento em toda a faixa de movimento prevista.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não registra a detecção do ímã. | Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada utilizada, ligação incorreta ou condição de detecção não atendida. | Confira o tipo de entrada do controlador, a pinagem no datasheet e a resposta da saída durante a aproximação do ímã. |
| A saída permanece ativa ou inativa durante o teste. | Pode haver erro de ligação ou diferença entre a lógica esperada pelo circuito e a saída normalmente aberta. | Confirme a lógica elétrica prevista pelo controlador e compare a ligação com o esquema oficial do fabricante. |
| A detecção ocorre de forma inconsistente na máquina. | A posição relativa entre sensor e ímã pode não atender às condições necessárias na instalação. | Verifique alinhamento e distância de montagem e teste a detecção na posição real de operação, considerando o alcance declarado. |
| O sensor apresenta funcionamento irregular após exposição ambiental. | As condições de instalação podem exceder a faixa de temperatura ou as condições associadas à proteção IP declarada. | Meça a temperatura ambiente e confira as condições de exposição e instalação permitidas no datasheet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o MFS211 e como ele detecta?
É um sensor magnético industrial com célula GMR e saída PNP normalmente aberta. Foi especificado para detectar ímãs; valide a montagem e o comportamento na aplicação real.
O que acompanha o sensor?
A ficha fornecida não informa acessórios ou itens incluídos. Consulte o fornecedor ou a documentação do produto para confirmar o conteúdo da embalagem.
Posso ligar o MFS211 em qualquer entrada digital?
Não. A entrada deve ser compatível com uma saída DC PNP normalmente aberta; confira também tensão, pinagem e carga no datasheet, pois esses detalhes não constam na ficha resumida.
Ele serve para um sistema que exige saída NPN?
A ficha declara saída PNP normalmente aberta, não NPN. Para uma entrada NPN, confirme a necessidade de outra configuração de sensor.
O sensor pode detectar a mais de 60 mm?
A ficha informa alcance de detecção de 60 mm. Não há dado que confirme operação além desse valor.
O sensor está comutando, mas o CLP não reconhece o sinal; o que verifico?
Confira se a entrada do CLP é compatível com PNP, revise a pinagem no datasheet e verifique a ligação dos 3 fios antes de substituir o sensor.
A detecção falha somente em algumas posições; o que pode estar acontecendo?
Uma causa possível é o posicionamento relativo entre o sensor e o ímã. Verifique alinhamento e distância na instalação e teste o conjunto nas condições reais de movimento.
É melhor comprar o MFS211 ou um sensor com outra saída?
Escolha o MFS211 quando a entrada aceitar PNP normalmente aberta e os requisitos de detecção forem compatíveis com os dados declarados. Se o circuito exigir outra lógica, selecione uma configuração confirmada pelo fabricante.
Como instalo e faço a ligação sem errar a pinagem?
Use as dimensões do desenho e siga a pinagem indicada no datasheet oficial. A ficha resumida informa conexão M12 e 3 fios, mas não identifica a função dos pinos.
Posso operar o sensor fora de -25 a 75 °C?
A faixa declarada de temperatura ambiente é de -25 a 75 °C. Para condições fora desse intervalo, consulte o fabricante antes de especificar o produto.
GLOSSÁRIO TÉCNICO
GMR
Tecnologia de célula magnética indicada para o elemento de detecção do sensor (Ref.: tipo de sensor: magnético com célula GMR).
PNP
Tipo de saída eletrônica declarado para o sensor; a entrada conectada deve ser compatível com essa configuração (Ref.: configuração de saída: PNP).
Normalmente aberta
Configuração de saída indicada na ficha como normalmente aberta (Ref.: configuração de saída: normalmente aberto).
Grau de proteção IP
Classificação de proteção declarada pelo fabricante para o invólucro; consulte o datasheet para as condições correspondentes (Ref.: IP65 e IP67).
Frequência de comutação
Frequência de comutação especificada para o funcionamento do sensor (Ref.: 5.000 Hz).
