Sensor Magnético IFM MFS210 - Detecção M12 60mm

Pré-visualizar: MFS210 IFM - Sensor Magnético Metálico IFM Detecção de posição M12, PNP, 60mm

MFS210 IFM - Sensor Magnético Metálico IFM Detecção de posição M12, PNP, 60mm

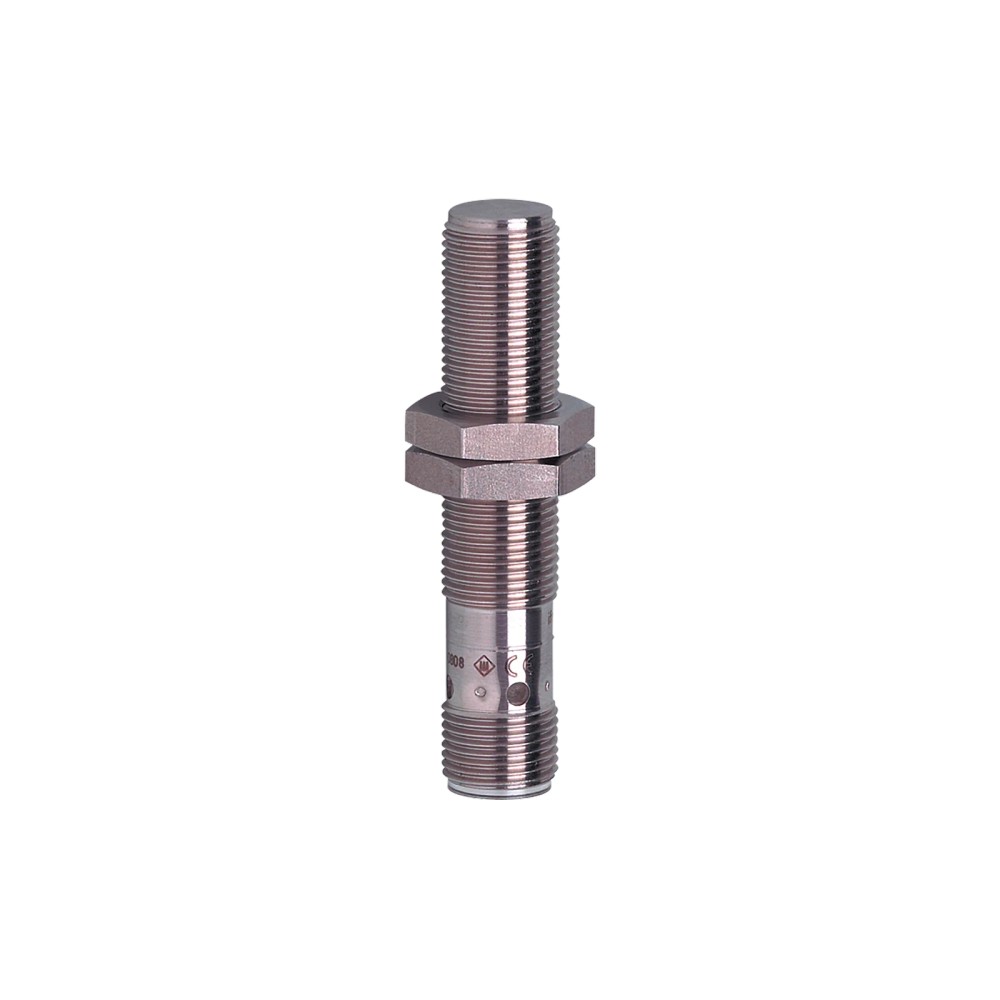

Imagem meramente ilustrativa

R$ 769,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFS210
EAN: 4021179261692
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "MFS210 IFM - Sensor Magnético Metálico IFM Detecção de posição M12, PNP, 60mm"

Destaques do Produto

Tecnologia

Sensor magnético com célula GMR

Saída

PNP normalmente fechado

Alcance de detecção

60 mm

Conexão elétrica

M12, 3 fios

Temperatura ambiente

-25...75 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MFS210 IFM — sensor magnético metálico com célula GMR, M12, PNP normalmente fechado, alcance de detecção de 60 mm

O MFS210 é um sensor magnético metálico com célula GMR para detecção de posição. Possui saída PNP normalmente fechada, conexão M12 e alcance de detecção informado de 60 mm. Opera em corrente contínua e tem grau de proteção IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Magnético com célula GMR
Material	Metálico
Alcance de detecção	60 mm
Configuração de saída	PNP, normalmente fechado
Conexão	M12; 3 fios
Dimensões	M12 x 1 / comprimento de 60 mm
Grau de proteção	IP65, IP67
Temperatura ambiente	-25...75 °C
Frequência de comutação	5000 Hz
Identificação	MFS210; GTIN 4021179261692

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em aplicações que utilizem um alvo magnético e sejam compatíveis com sensor magnético GMR.
Instalações que requeiram saída PNP normalmente fechada, alimentação em corrente contínua e conexão M12 de 3 fios.
Aplicações dentro da temperatura ambiente especificada e que requeiram os graus de proteção IP65 ou IP67.

⚠ Considere outro se precisa de:

Não selecionar quando o circuito de entrada exigir saída NPN ou normalmente aberta; a ficha especifica PNP normalmente fechada.
Não selecionar para uma instalação que exija detecção além do alcance informado de 60 mm.
Não presumir compatibilidade com um alvo, controlador ou pinagem específicos sem confirmação no datasheet do fabricante.

APLICAÇÕES E USO

Detecção de posição em máquinas ou equipamentos que utilizem um alvo magnético compatível; a ficha identifica o produto como sensor magnético GMR, mas não especifica materiais ou formatos de alvo.
Instalações industriais em que a temperatura ambiente permaneça entre -25 °C e 75 °C e sejam requeridos os graus de proteção declarados IP65 ou IP67, respeitando as condições de montagem descritas pelo fabricante.
Integração a circuitos DC com entrada adequada para saída PNP normalmente fechada. A tensão de alimentação, a pinagem e os requisitos do controlador devem ser conferidos no datasheet; estes cenários descrevem possibilidades de aplicação, não uma lista de usos certificados.

COMO ESCOLHER

Antes de comprar o MFS210 IFM — sensor magnético metálico com célula GMR, M12, PNP normalmente fechado, alcance de detecção de 60 mm, verifique estes pontos:

Escolha o MFS210

Quando a aplicação requer detecção magnética por célula GMR, saída PNP normalmente fechada, conexão M12 de 3 fios e alcance informado de 60 mm, respeitando a temperatura ambiente especificada.

Avalie outra configuração

Busque outro modelo se a entrada do controlador exigir NPN ou normalmente aberta, se a distância de detecção necessária exceder 60 mm, ou se a pinagem e o tipo de alvo magnético exigidos não forem confirmados para este modelo. Consulte o datasheet para validar esses detalhes.

ESPECIFICAÇÕES TÉCNICAS

Identificação e tipo
Fabricante	IFM	Marca indicada na ficha do produto.
Modelo / SKU / Part Number	MFS210	Identificação do produto no anúncio.
GTIN	4021179261692	Código global de identificação informado.
Tipo de produto	Sensor magnético metálico	Descrição do tipo de produto na ficha.
Tecnologia de detecção	Célula GMR	Tecnologia explicitamente informada para o sensor.

Detecção
Alcance de detecção	60 mm	Valor informado na ficha; não há condição de alvo ou tolerância detalhada.
Frequência de comutação	5000 Hz	Valor informado para a frequência de comutação.

Dados elétricos e saída
Alimentação	DC	Tipo de alimentação informado; tensão nominal não consta na ficha fornecida.
Configuração de saída	PNP, normalmente fechada	Tipo e estado de saída informados.
Número de fios	3 fios	Quantidade informada para a ligação elétrica.
Conexão elétrica	M12	Tipo de conexão informado; pinagem não consta na ficha fornecida.

Condições ambientais e proteção
Temperatura ambiente	-25...75 °C	Faixa de temperatura ambiente informada.
Grau de proteção	IP65, IP67	Graus declarados na ficha; condições de instalação e ensaio devem ser consultadas na documentação do fabricante.

Dados mecânicos
Material	Metálico	Material informado no anúncio; composição específica não fornecida.
Dimensões	M12 x 1 / L = 60 mm	Dimensão indicada na ficha do produto.
Peso	27,8 g	Peso listado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação digital; não presumir compatibilidade com IO-Link ou outros protocolos.

Conexões

Elétrica Conexão M12, 3 fios; alimentação DC; saída PNP normalmente fechada. Tensão nominal, pinagem e dados elétricos detalhados não constam na ficha fornecida; validar no datasheet antes de ligar.

Processo Não há conexão de processo informada. A indicação M12 x 1 / L = 60 mm descreve as dimensões do sensor, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor DC de saída PNP normalmente fechada	✓	A ficha identifica alimentação DC e saída PNP normalmente fechada; a tensão e a pinagem devem ser confirmadas no datasheet.
Entrada que requer sinal NPN ou normalmente aberto	✗	A configuração informada é PNP normalmente fechada.
Aplicação com alvo magnético e distância dentro do alcance informado	✓	O produto é um sensor magnético GMR com alcance de detecção informado de 60 mm; a compatibilidade com o alvo específico não está detalhada.
Aplicação que exige alcance superior a 60 mm	✗	A ficha informa alcance de detecção de 60 mm.
Instalação em ambiente entre -25 °C e 75 °C, com necessidade de IP65 ou IP67	✓	A ficha declara essa faixa de temperatura ambiente e os graus de proteção IP65 e IP67; as condições de ensaio e montagem devem ser verificadas na documentação do fabricante.
Conexão a protocolo digital específico	✗	A ficha fornecida não declara protocolo digital; não é possível confirmar compatibilidade com um protocolo.

INSTALAÇÃO

Como instalar o MFS210 IFM — sensor magnético metálico com célula GMR, M12, PNP normalmente fechado, alcance de detecção de 60 mm

Confirme no datasheet a tensão de alimentação e a pinagem antes de conectar o sensor.
Verifique se a entrada do controlador aceita saída PNP normalmente fechada e se a aplicação é DC.
Confirme que o alvo é magnético e valide a distância de detecção para a montagem real; a ficha informa alcance de 60 mm, sem detalhar as condições do alvo.
Instale o sensor respeitando as dimensões M12 x 1 e o comprimento de 60 mm indicados no desenho dimensional.
Conecte o cabo ou conector M12 de acordo com a pinagem oficial; não deduza a atribuição dos fios apenas pela quantidade de fios.
Após a instalação, verifique a comutação do sinal e assegure que temperatura e proteção ambiental estejam dentro das especificações declaradas.

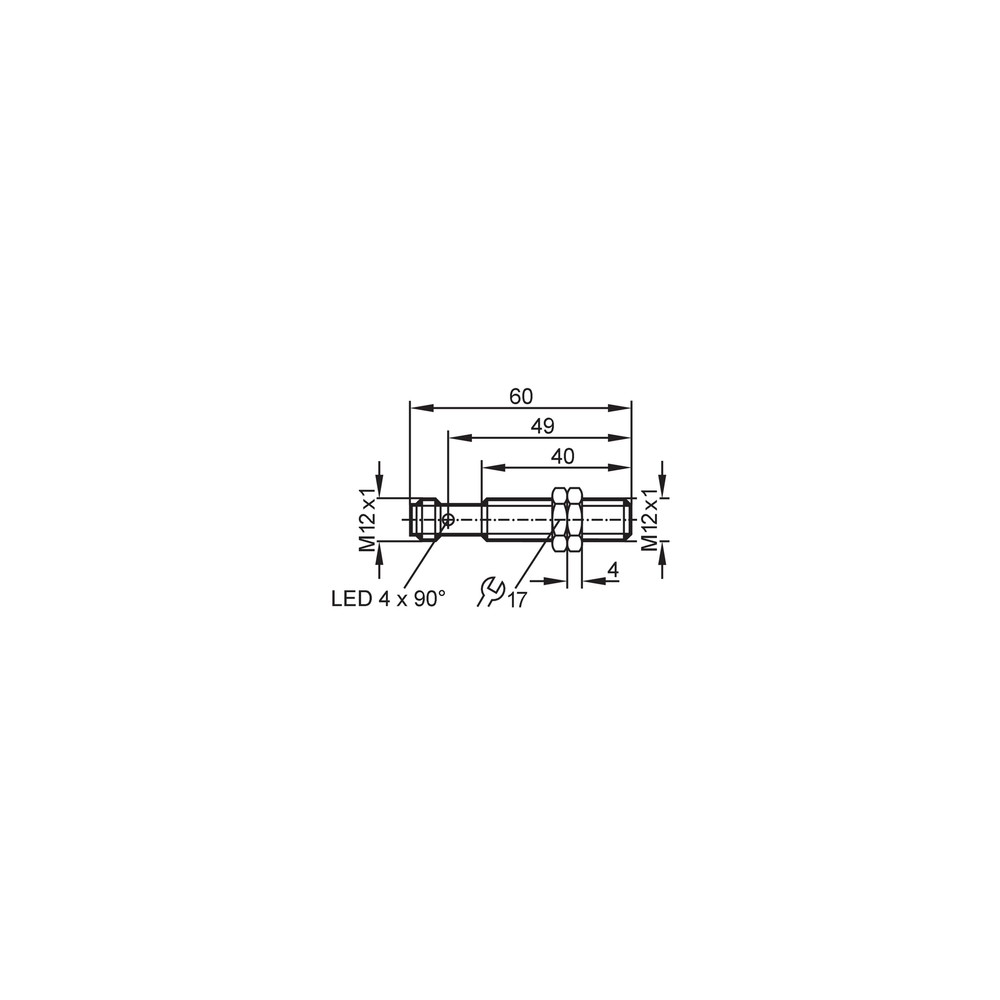

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado ao aproximar o alvo.	Alvo não magnético ou incompatível, distância de montagem superior ao alcance efetivo, ou ligação elétrica incorreta.	Confirme o tipo e o posicionamento do alvo, verifique a distância de detecção na aplicação e confira alimentação e pinagem conforme o datasheet.
O controlador indica estado inverso ao esperado.	A saída do sensor é normalmente fechada, mas a lógica da entrada ou a expectativa de operação pode estar configurada para outro estado.	Confira a lógica da entrada do controlador e compare o estado observado com a saída PNP normalmente fechada especificada.
O sensor não opera após a instalação.	Alimentação DC ausente ou inadequada, ou incompatibilidade entre a saída PNP e a entrada conectada.	Meça a alimentação e valide tensão, pinagem e compatibilidade da entrada no datasheet do fabricante; a ficha resumida não fornece tensão nominal.
Comutação instável ou sem resposta em determinada posição.	Alinhamento ou distância do alvo fora das condições efetivas da aplicação, ou ligação elétrica inadequada.	Verifique a posição do alvo, a distância e as conexões M12; compare a montagem com as orientações do fabricante, pois a ficha não detalha tolerâncias de instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MFS210 — português (Datasheet) Desenho em escala MFS210 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MFS210 e para que serve?

É um sensor magnético metálico com célula GMR, destinado à detecção de posição por meio de um alvo magnético. Sua saída é PNP normalmente fechada.

Que tipo de sinal e conexão elétrica ele usa?

A ficha informa alimentação DC, saída PNP normalmente fechada e conexão M12 de 3 fios. Consulte o datasheet para confirmar tensão nominal e pinagem.

O MFS210 serve para entrada NPN ou normalmente aberta?

Não conforme a configuração declarada: o MFS210 tem saída PNP normalmente fechada. Para uma entrada NPN ou que exija saída normalmente aberta, selecione uma configuração compatível.

Posso usar o sensor se precisar detectar a mais de 60 mm?

A ficha informa alcance de detecção de 60 mm, portanto não há evidência de que atenda a uma distância superior. Verifique as condições do alvo e da montagem no datasheet.

O sensor não detecta o alvo; o que devo verificar antes de substituí-lo?

Confirme que o alvo é magnético, confira sua posição e distância em relação ao sensor e verifique alimentação e ligação conforme o datasheet. A ficha não especifica quais alvos ou condições de detecção foram usados para determinar o alcance.

A saída aparece invertida no controlador; o sensor pode estar com defeito?

Não necessariamente: o MFS210 é normalmente fechado, o que pode diferir da lógica esperada no controlador. Confira a configuração da entrada e o estado do sinal antes de substituir o sensor.

Preciso comprar um kit ou o produto é vendido com acessórios?

A ficha fornecida não lista acessórios inclusos, então não é possível confirmar a composição de um kit. Verifique com o fornecedor o conteúdo do item anunciado.

Quando escolher este sensor em vez de outro modelo magnético?

Escolha o MFS210 quando forem necessários célula GMR, saída PNP normalmente fechada, conexão M12 de 3 fios e alcance informado de 60 mm. Se a aplicação exigir outra saída, alcance diferente ou requisitos de ligação não confirmados, compare o datasheet de outra configuração.

Como devo fazer a ligação do M12?

Use a pinagem indicada pelo fabricante para este modelo; a ficha resumida não informa a atribuição dos pinos. Não conecte os fios por tentativa e valide a tensão DC antes de energizar.

O que fazer se o sensor não comutar mesmo com a ligação aparentemente correta?

Verifique a alimentação DC, a compatibilidade da entrada com PNP normalmente fechado e o posicionamento do alvo. Se esses pontos estiverem corretos, consulte o datasheet e os procedimentos de diagnóstico do fabricante.

GLOSSÁRIO TÉCNICO

GMR

Tecnologia de detecção magnética identificada para o MFS210.

PNP

Tipo de saída eletrônica informado para o sensor; a compatibilidade deve ser conferida com a entrada do controlador.

Normalmente fechado

Configuração de saída indicada na ficha como normalmente fechada.

Grau de proteção IP

Classificação declarada para proteção do invólucro; as condições de uso devem ser verificadas na documentação do fabricante.

Frequência de comutação

Valor informado para a frequência de comutação do sensor.
