Sensor de Posição IFM MFH202 - Resistente a Pressão

Pré-visualizar: MFH202 IFM - Sensor de Posição IFM Cilindro Hidráulico Resistente a Pressão M12

MFH202 IFM - Sensor de Posição IFM Cilindro Hidráulico Resistente a Pressão M12

Imagem meramente ilustrativa

R$ 1.358,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFH202
EAN: 4021179288781
NCM do produto: 85365090

Destaques do Produto Tipo de Detecção...mais

Fechar menu

Saiba mais sobre: "MFH202 IFM - Sensor de Posição IFM Cilindro Hidráulico Resistente a Pressão M12"

Destaques do Produto

Tipo de Detecção

Indutivo embutido

Alcance de Detecção

1,8 mm

Tipo de Saída

PNP / Normalmente Aberto

Conexão

Conector M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MFH202 IFM - Sensor de Posição IFM para Cilindro Hidráulico Resistente a Pressão M12

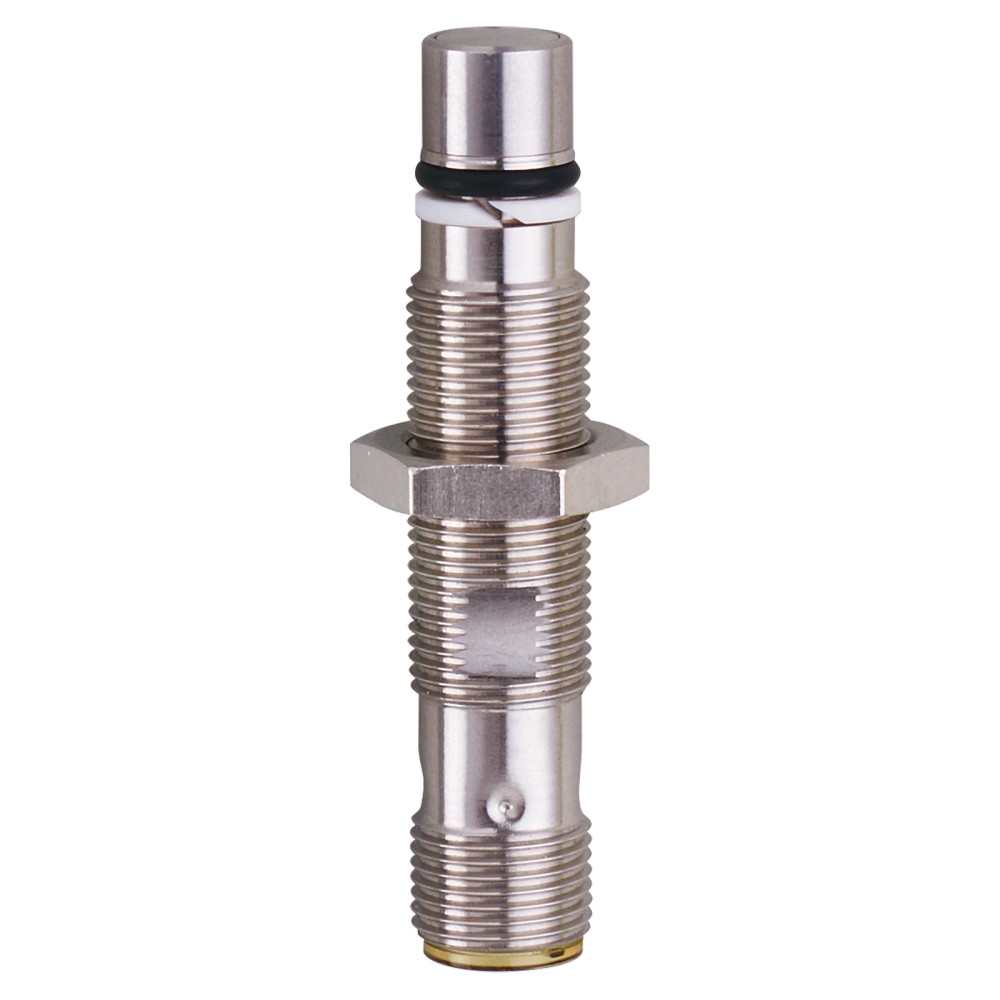

O sensor de posição MFH202 da IFM é um componente de alta precisão projetado para monitorar pistões em cilindros hidráulicos. Este dispositivo indutivo destaca-se pela sua resistência mecânica a pressões elevadas e pela capacidade de operar sob temperaturas rigorosas de até 120°C. Com design compacto M12 e proteção IP69K, oferece confiabilidade em ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Código do Produto	MFH202
Distância de detecção	1,8 mm
Temperatura operacional	-25...120 °C
Tipo de Saída	PNP
Conexão Elétrica	M12
Grau de Proteção	IP 65 / 66 / 68 / 69K
Peso	31,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros hidráulicos com interface M12
Ambientes industriais com lavagem de alta pressão (IP69K)
Sistemas de automação hidráulica com temperaturas de até 120°C
Aplicações que exigem alta frequência de comutação (1000 Hz)

⚠ Considere outro se precisa de:

Aplicações em atmosferas explosivas sem certificação adequada
Detecção de alvos não metálicos
Montagens onde a pressão exceda o limite nominal do cilindro
Ambientes com excesso de limalha ferrosa acumulada na face do sensor

APLICAÇÕES E USO

Monitoramento do curso de cilindros hidráulicos em máquinas móveis e industriais.
Detecção de fim de curso em atuadores hidráulicos submetidos a condições de lavagem intensa.
Ambientes onde se exige alta frequência de comutação (1000 Hz) para controle preciso.

COMO ESCOLHER

Antes de comprar o MFH202 IFM - Sensor de Posição IFM para Cilindro Hidráulico Resistente a Pressão M12, verifique estes pontos:

Quando selecionar o MFH202

Escolha este modelo quando a aplicação exigir um sensor de posição indutivo capaz de suportar pressões internas de cilindros hidráulicos e temperaturas de operação até 120°C, além de proteção contra lavagens de alta pressão (IP69K).

Quando buscar outra solução

Busque alternativas se o seu cilindro exigir uma distância de detecção maior que 1,8 mm, se o sistema for de corrente alternada (AC) ou se necessitar de saídas do tipo NPN, características não presentes neste modelo.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Sensor de posição para cilindro hidráulico	Aplicação dedicada para monitoramento de pistões.
Resistência à pressão	Sim	Projetado para resistir à pressão interna do cilindro.

Dados elétricos
Tipo de corrente	DC	Tensão de operação contínua.
Número de fios	3 fios	Configuração padrão de instalação elétrica.
Tipo de saída	PNP / Normalmente Aberto	Comportamento da saída na detecção.
Frequência de comutação	1000 Hz	Capacidade de detecção de eventos repetitivos por segundo.

Dados mecânicos

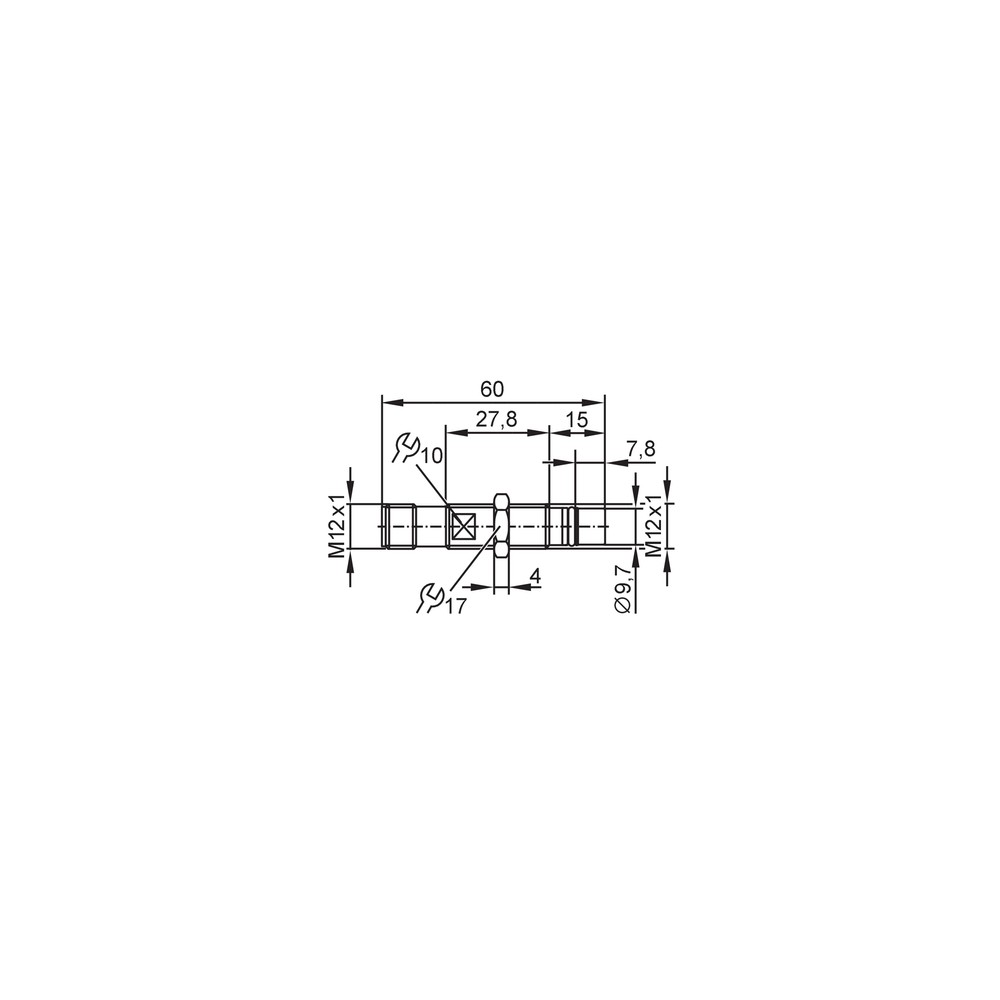

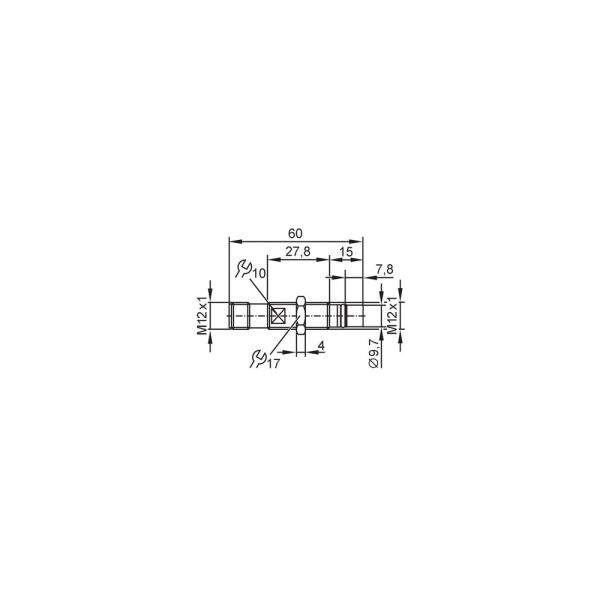

Dimensões	M12 x 1 / L = 60 mm	Especificação física da rosca e comprimento total.
Conexão	M12	Tipo de conector padrão para a integração elétrica.

Condições ambientais
Temperatura ambiente	-25...120 °C	Faixa operacional térmica permitida.
Grau de proteção	IP 65; IP 66; IP 68; IP 69K	Resistência a penetração de sólidos e líquidos, incluindo alta pressão.

COMPATIBILIDADE

Comunicação

• Sinal digital de saída 3 fios (PNP)

Conexões

Elétrica Conector M12

Processo Rosca M12 x 1

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindros hidráulicos M12	✓	Projetado especificamente para montagem em cilindros com esta rosca.
Ambientes com lavagem industrial (IP69K)	✓	Classificação IP elevada garante estanqueidade em ambientes úmidos.
Detecção de alvos não ferrosos	✗	Tecnologia indutiva requer alvos condutores/ferrosos.
Sistemas de controle de 24V DC	✓	Compatível com a lógica de comutação padrão industrial PNP.

INSTALAÇÃO

Como instalar o MFH202 IFM - Sensor de Posição IFM para Cilindro Hidráulico Resistente a Pressão M12

Certifique-se de que o orifício do cilindro hidráulico está limpo e livre de detritos.
Verifique se a rosca M12 do sensor é compatível com a rosca do cilindro.
Aplique o torque recomendado para evitar danos à vedação e carcaça do sensor.
Insira o sensor cuidadosamente, evitando impactos na face ativa.
Conecte o cabo elétrico M12, garantindo o travamento do conector.
Realize o teste de comutação confirmando o sinal na saída PNP.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou sinal intermitente.	Alvo metálico fora da distância de operação (1,8 mm).	Verificar se o alvo está dentro do alcance nominal de 1,8 mm.
LED de diagnóstico pisca ou sensor não funciona.	Curto-circuito na carga ou conexão mal realizada.	Testar a continuidade da fiação e a tensão na entrada do conector M12.
Detecção falsa ou falha na detecção.	Acúmulo excessivo de contaminantes metálicos na face ativa.	Limpar a face ativa do sensor para garantir a detecção correta do pistão.
Sensor inoperante.	Tensão de operação fora da especificação técnica.	Medir a tensão no conector M12 para confirmar se está dentro do range DC especificado.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do Produto (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MFH202 da IFM?

O MFH202 é um sensor indutivo de proximidade projetado especificamente para monitoramento de posição em cilindros hidráulicos sob condições de alta pressão.

Quais são as especificações elétricas principais do sensor?

Este modelo atua em sistemas DC de 3 fios, sendo compatível com entradas PNP normalmente abertas (NA).

Este sensor detecta objetos não metálicos como plásticos ou madeira?

Não, este sensor opera por princípio indutivo e requer um alvo metálico ferromagnético para a detecção.

Posso instalar este sensor em zonas com risco de explosão?

Não, este modelo não possui classificação para atmosferas explosivas; verifique se a aplicação não exige certificação ATEX.

O que fazer se o sensor não sinalizar a presença do pistão?

Verifique a distância entre o alvo e a face ativa (máximo 1,8 mm) e confirme se não há interferência eletromagnética na fiação.

Por que o LED de diagnóstico indica erro ou a saída permanece travada?

Geralmente indica um curto-circuito na carga ou sobrecarga na saída; verifique a fiação e a integridade do conector M12.

Por que utilizar este sensor indutivo em vez de uma chave fim de curso mecânica?

Sim, ele substitui com vantagens as chaves fim de curso mecânicas, oferecendo vedação hermética, ausência de desgaste mecânico e maior resistência a vibrações.

Como decidir entre este modelo e outros sensores de cilindro da IFM?

A escolha entre modelos depende estritamente da distância de comutação e da rosca do cilindro; o MFH202 é uma versão de alta resistência para cilindros M12.

Quais cuidados tomar durante a instalação física no cilindro?

A instalação deve ser feita com ferramenta adequada para não danificar a carcaça roscada; certifique-se de que a vedação do cilindro esteja íntegra após a montagem.

Qual a procedência deste componente?

A aquisição é direta via canal da IFM, garantindo procedência e suporte técnico especializado sobre o produto.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída onde o sinal de comutação é positivo (referenciado ao positivo da alimentação). (Ref.: Tipo de saída PNP)

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água (lavagem industrial). (Ref.: Grau de proteção IP 69K)

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de um campo eletromagnético. (Ref.: Princípio de detecção)

Distância de Comutação (Alcance)

Distância máxima entre a face ativa do sensor e o objeto alvo para uma detecção confiável. (Ref.: Alcance de 1,8 mm)

M12x1

Padrão de rosca métrica de 12mm de diâmetro externo, utilizado tanto para a fixação do corpo do sensor quanto para conectores. (Ref.: Dimensões M12)
