Sensor de Posição IFM MFH200 - Resistente a Pressão

Pré-visualizar: MFH200 IFM - Sensor de Posição IFM Cilindro Hidráulico Resistente a Pressão PNP

MFH200 IFM - Sensor de Posição IFM Cilindro Hidráulico Resistente a Pressão PNP

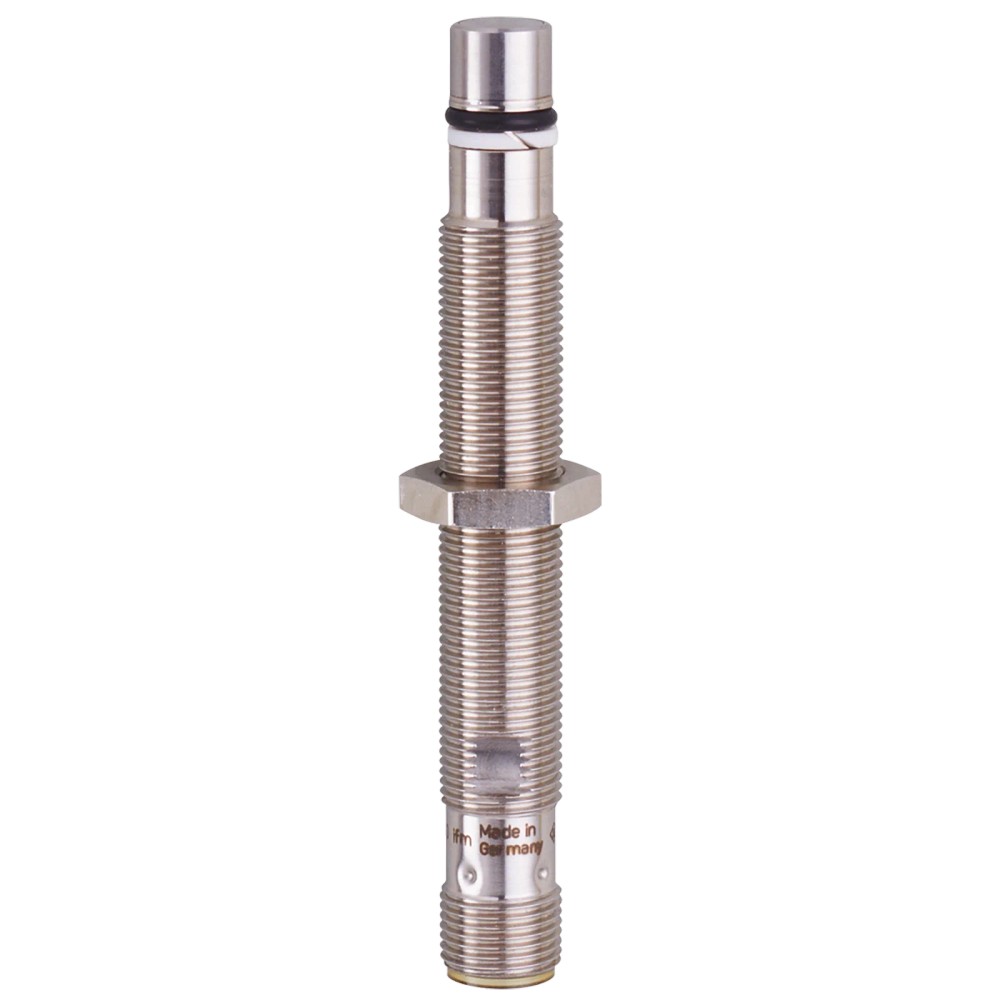

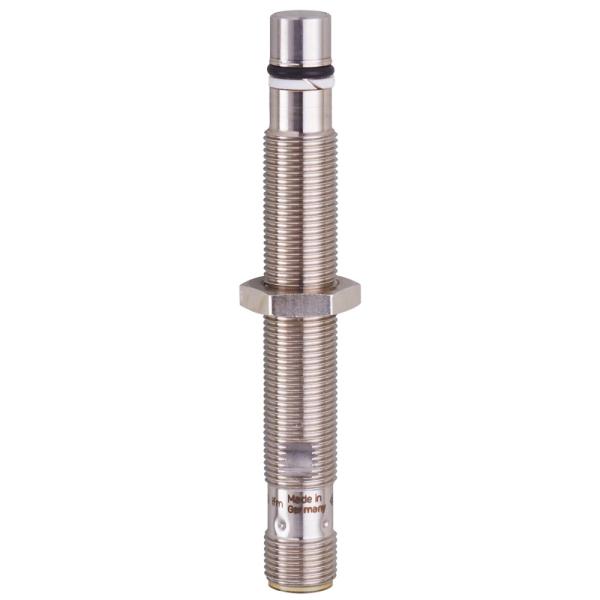

Imagem meramente ilustrativa

R$ 1.358,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MFH200
EAN: 4021179278225
NCM do produto: 85365090

Destaques do Produto Aplicação Cilindro...mais

Fechar menu

Saiba mais sobre: "MFH200 IFM - Sensor de Posição IFM Cilindro Hidráulico Resistente a Pressão PNP"

Destaques do Produto

Aplicação

Cilindro hidráulico

Saída

PNP normalmente aberta

Alcance de detecção

1,8 mm embutido

Conexão

M12 x 1

Temperatura ambiente

-25…120 °C

Proteção

IP65, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM MFH200 — Sensor de posição resistente à pressão para cilindro hidráulico, PNP, normalmente aberto

O IFM MFH200 é um sensor de posição destinado a cilindros hidráulicos. Possui saída PNP normalmente aberta, alcance de detecção de 1,8 mm embutido e conexão M12. Opera com alimentação em corrente contínua e tem grau de proteção IP65, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de posição resistente à pressão para cilindro hidráulico
Modelo / SKU	MFH200
Saída	PNP, normalmente aberta
Alcance de detecção	1,8 mm, embutido
Conexão	M12 x 1
Comprimento	93 mm
Grau de proteção	IP65, IP68, IP69K
Temperatura ambiente	-25…120 °C
Frequência de comutação	1000 Hz
Número de fios	3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em cilindros hidráulicos, conforme a aplicação indicada para o MFH200.
Instalações que requerem saída PNP normalmente aberta e conexão M12 x 1, desde que os requisitos elétricos do sistema correspondam ao datasheet.
Aplicações cuja temperatura ambiente esteja dentro de -25…120 °C.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que a saída PNP normalmente aberta é compatível com a entrada do controlador ou circuito receptor.
Não aplique fora da faixa de temperatura ambiente especificada de -25…120 °C.
Não trate o grau IP como especificação de resistência à pressão hidráulica; confirme os limites de pressão no datasheet do fabricante.

APLICAÇÕES E USO

Uso indicado pelo fabricante: detecção de posição em cilindro hidráulico.
Pode ser considerado em sistemas com entrada compatível com sinal PNP normalmente aberto; essa compatibilidade elétrica deve ser confirmada com os requisitos do controlador e o datasheet.
Para operação, respeite a faixa de temperatura ambiente de -25…120 °C e confirme no datasheet os limites elétricos, de montagem e de pressão aplicáveis. A ficha disponibilizada não detalha esses limites.

COMO ESCOLHER

Antes de comprar o IFM MFH200 — Sensor de posição resistente à pressão para cilindro hidráulico, PNP, normalmente aberto, verifique estes pontos:

Escolha o MFH200 quando

A aplicação for detecção de posição em cilindro hidráulico e exigir sensor de 3 fios, saída PNP normalmente aberta, conexão M12 x 1 e alcance de detecção de 1,8 mm embutido.

Verifique antes de especificar

Confirme no circuito a compatibilidade elétrica da saída PNP e da alimentação DC. Consulte o datasheet para limites elétricos e condições de montagem que não constam nos dados disponíveis.

Busque outra especificação quando

O sistema exigir uma saída diferente de PNP normalmente aberta, outra conexão ou operação fora da faixa ambiente informada. A ficha não fornece dados para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na ficha do produto.
Modelo / SKU / part number	MFH200	Código do modelo informado no anúncio.
GTIN	4021179278225	Identificador global do produto informado na ficha.
Tipo de produto	Sensor de posição resistente à pressão para cilindro hidráulico	Descrição da categoria funcional e aplicação do produto.
Aplicação	Cilindro hidráulico	Aplicação informada para o sensor.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de corrente informado; os limites de alimentação não constam nos dados disponíveis.
Número de fios	3 fios	Quantidade de fios informada para a conexão elétrica.
Tipo de saída	PNP	Tipo de saída indicado na ficha.
Função de saída	Normalmente aberta	Estado funcional da saída indicado na ficha.
Frequência de comutação	1000 Hz	Frequência de comutação informada para o sensor.

Detecção
Alcance de detecção	1,8 mm, embutido	Alcance indicado na ficha; considerar a condição embutida especificada.

Conexões e dados mecânicos
Conexão	M12	Tipo de conexão informado no anúncio.
Rosca de conexão	M12 x 1	Dimensão de rosca informada nos dados do produto.
Comprimento	93 mm	Comprimento informado para o sensor.
Dimensões do anúncio	M12 x 1 / L = 93 mm	Dimensão apresentada na ficha do anúncio.
Peso	44,1 g	Peso informado nos dados do catálogo.

Condições ambientais e proteção
Temperatura ambiente	-25…120 °C	Faixa de temperatura ambiente informada para operação.
Grau de proteção	IP65, IP68 e IP69K	Classes de proteção indicadas na ficha; não representam um limite de pressão hidráulica.

Classificação
NCM	8536.50.90	Código fiscal informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Conexão M12; alimentação em corrente contínua (DC); 3 fios; saída PNP normalmente aberta. A pinagem e os limites elétricos detalhados devem ser confirmados no datasheet do MFH200.

Processo Aplicação indicada: cilindro hidráulico. Dimensão de conexão informada: M12 x 1; não há descrição de uma conexão de processo hidráulica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador ou circuito compatível com saída PNP normalmente aberta	✓	A ficha identifica a saída do sensor como PNP normalmente aberta. A compatibilidade completa depende dos limites elétricos e da ligação especificados para o circuito.
Sistema que requer saída NPN ou contato normalmente fechado	✗	A ficha informa saída PNP normalmente aberta; não informa saída NPN nem normalmente fechada.
Detecção de posição em cilindro hidráulico	✓	O produto é especificado para aplicação em cilindro hidráulico.
Ambiente com temperatura fora de -25…120 °C	✗	A temperatura ambiente especificada é de -25…120 °C.
Instalação que requer conexão M12 x 1	✓	A ficha informa conexão M12 x 1.
Aplicação que depende de um limite de pressão hidráulica determinado	✗	A ficha fornecida não informa um valor de pressão máxima; confirme esse limite no datasheet do fabricante antes de especificar.

INSTALAÇÃO

Como instalar o IFM MFH200 — Sensor de posição resistente à pressão para cilindro hidráulico, PNP, normalmente aberto

Confirme que a aplicação é detecção de posição em cilindro hidráulico e que o modelo corresponde à especificação requerida.

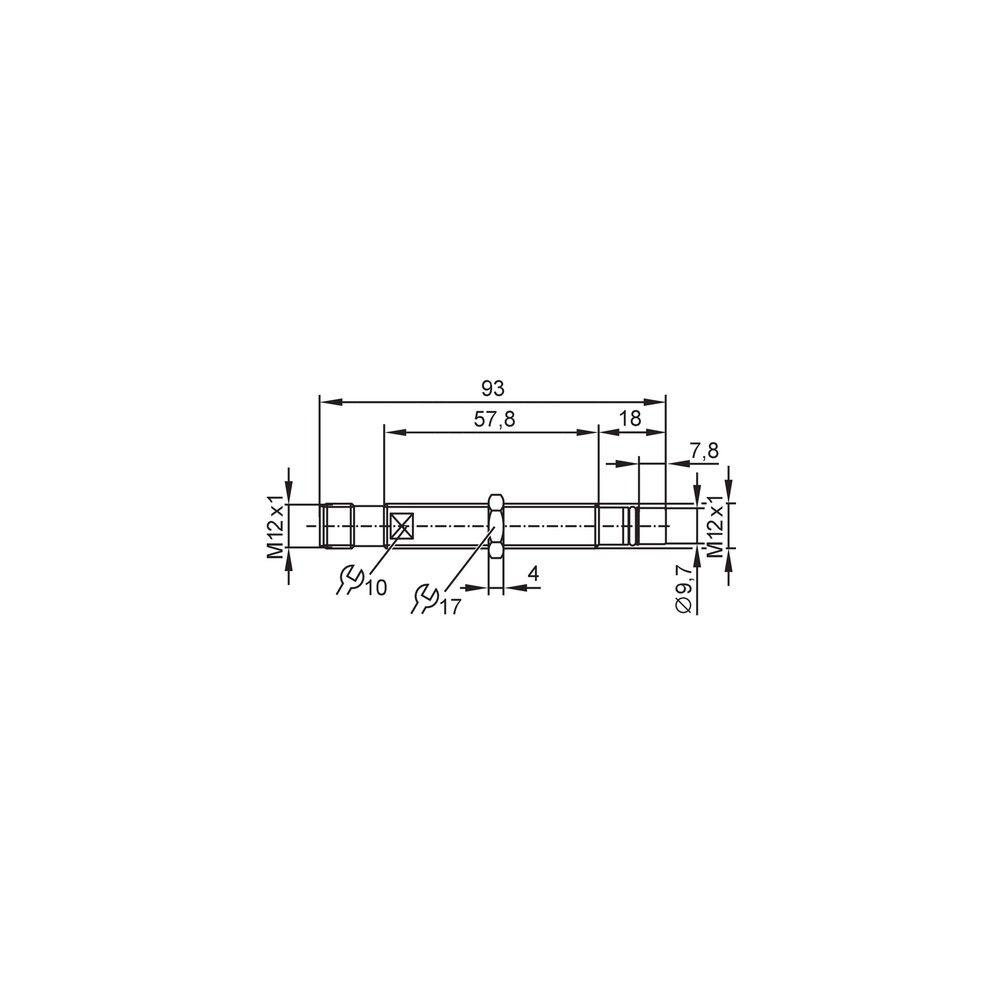

Verifique as dimensões de montagem M12 x 1 e o comprimento de 93 mm em relação ao conjunto; consulte o desenho dimensional.
Confirme que o circuito aceita alimentação DC e saída PNP normalmente aberta antes de realizar a ligação.
Consulte o datasheet para identificar a pinagem dos 3 fios; não deduza a atribuição dos fios apenas pelo número de vias.
Instale e conecte o sensor conforme as instruções oficiais do fabricante, sem exceder as condições especificadas para o produto.
Após a instalação, verifique a comutação do sinal durante o movimento do cilindro e confirme a leitura no circuito conectado.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a mudança de posição.	Possível incompatibilidade entre a saída PNP normalmente aberta e a entrada do circuito, ligação incorreta ou ausência de alimentação DC adequada.	Verifique a alimentação, a configuração da entrada e a pinagem conforme o datasheet; confirme se o circuito espera um sinal PNP normalmente aberto.
O sinal comuta de forma intermitente durante o movimento do cilindro.	Possível montagem desalinhada ou distância de detecção diferente da condição especificada.	Inspecione a posição de montagem e compare a instalação com o desenho dimensional e as instruções do fabricante.
O sensor não detecta a posição prevista no cilindro.	A condição de detecção ou montagem pode não corresponder à aplicação e ao alcance de detecção especificados.	Confirme a aplicação, o posicionamento e o alcance de 1,8 mm embutido; consulte o datasheet para requisitos de montagem.
O sensor apresenta falha após exposição a temperatura elevada ou baixa.	Possível operação fora da faixa de temperatura ambiente informada.	Meça ou confirme a temperatura no local de instalação e compare com a faixa de -25…120 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MFH200 — português (Datasheet) Desenho em escala MFH200 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MFH200 e para que tipo de aplicação serve?

É um sensor de posição resistente à pressão destinado a cilindros hidráulicos. Sua saída é PNP normalmente aberta.

O que acompanha o sensor?

A ficha disponibilizada não informa acessórios ou itens incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

Posso ligar o MFH200 a uma entrada NPN?

A ficha especifica saída PNP normalmente aberta, não NPN. Confirme que a entrada do controlador aceita sinal PNP antes da instalação.

O MFH200 pode operar fora da faixa de temperatura indicada?

A faixa informada é -25…120 °C. A ficha não valida operação fora desses limites.

O sensor está instalado, mas o CLP não recebe sinal; o que verifico antes de trocar?

Verifique alimentação DC, pinagem no datasheet e compatibilidade da entrada com uma saída PNP normalmente aberta. Confirme também a ligação dos três fios.

A detecção falha em alguns pontos do movimento do cilindro; qual é a causa provável?

Uma causa possível é posicionamento ou condição de montagem diferente da especificada. Confira alinhamento e dimensões de instalação com o desenho e o datasheet.

Devo comprar o MFH200 ou procurar um sensor com saída NPN?

Escolha o MFH200 se o circuito exigir saída PNP normalmente aberta. Se a entrada requerer NPN, procure uma versão cuja ficha declare essa saída; os dados disponíveis não indicam um modelo alternativo.

É necessário comprar um kit ou o sensor pode ser comprado avulso?

O anúncio identifica o MFH200 como produto individual, mas não detalha acessórios ou composição de kit. Confirme o conteúdo fornecido antes da compra.

Como faço a ligação elétrica do MFH200?

Consulte o datasheet oficial para identificar a pinagem antes de conectar os três fios. Não use cores ou atribuições presumidas como substituto da documentação.

Como confirmo se o sensor está comutando durante a instalação?

Observe o estado da entrada conectada enquanto o cilindro se movimenta e compare a resposta com a posição detectada. Se não houver comutação, verifique ligação, compatibilidade elétrica e montagem antes de substituir o sensor.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de sensor que fornece sinal positivo à entrada conectada, conforme a configuração elétrica do circuito. (Ref.: tipo de saída PNP)

Normalmente aberta

Função de saída indicada como normalmente aberta na ficha do sensor. (Ref.: função de saída normalmente aberta)

Alcance de detecção

Distância de detecção especificada para o sensor; neste modelo, o valor indicado é embutido. (Ref.: alcance de detecção 1,8 mm embutido)

Grau de proteção IP

Classificação de proteção declarada para o invólucro; a ficha lista IP65, IP68 e IP69K. (Ref.: grau de proteção)

Frequência de comutação

Frequência de comutação informada para o sensor. (Ref.: 1000 Hz)
