Sensor de Posição IFM M9H200 - Resistente a Pressão

Pré-visualizar: M9H200 IFM - Sensor de Posição IFM para Cilindro Hidráulico M14x1.5 2mm PNP

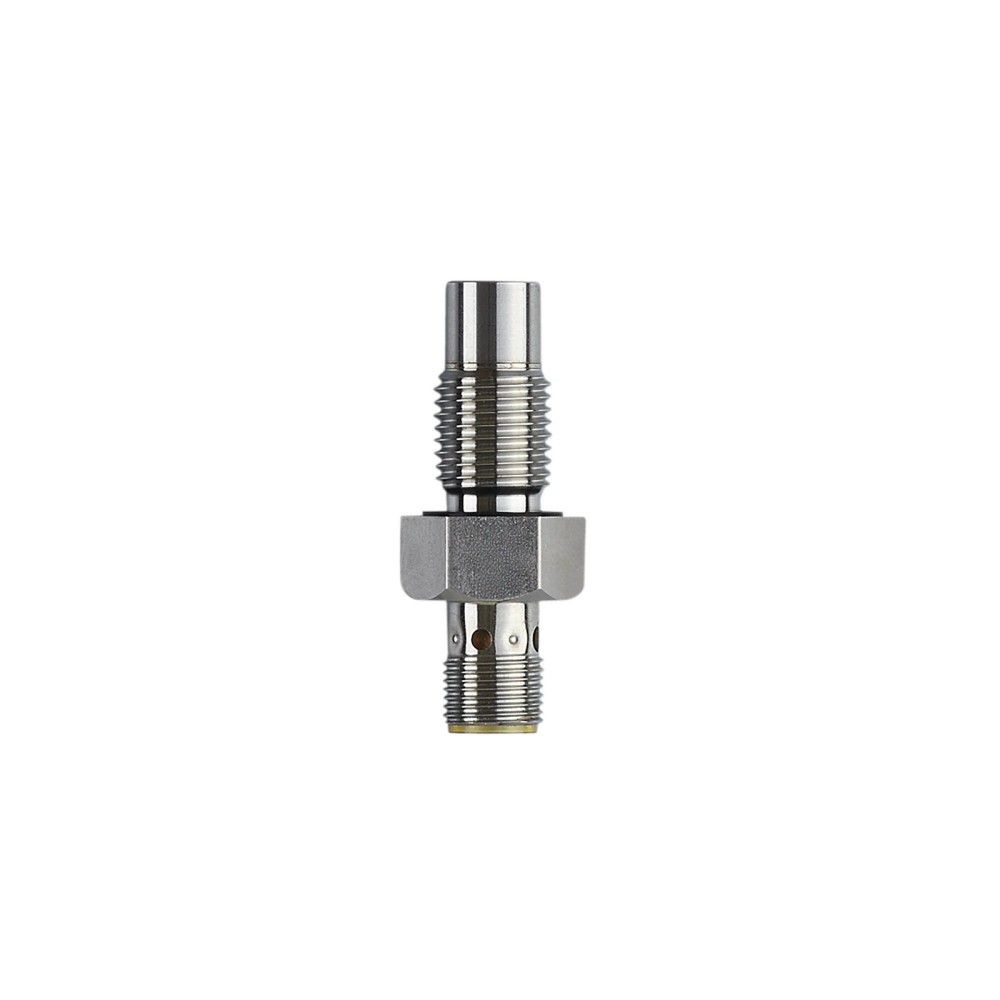

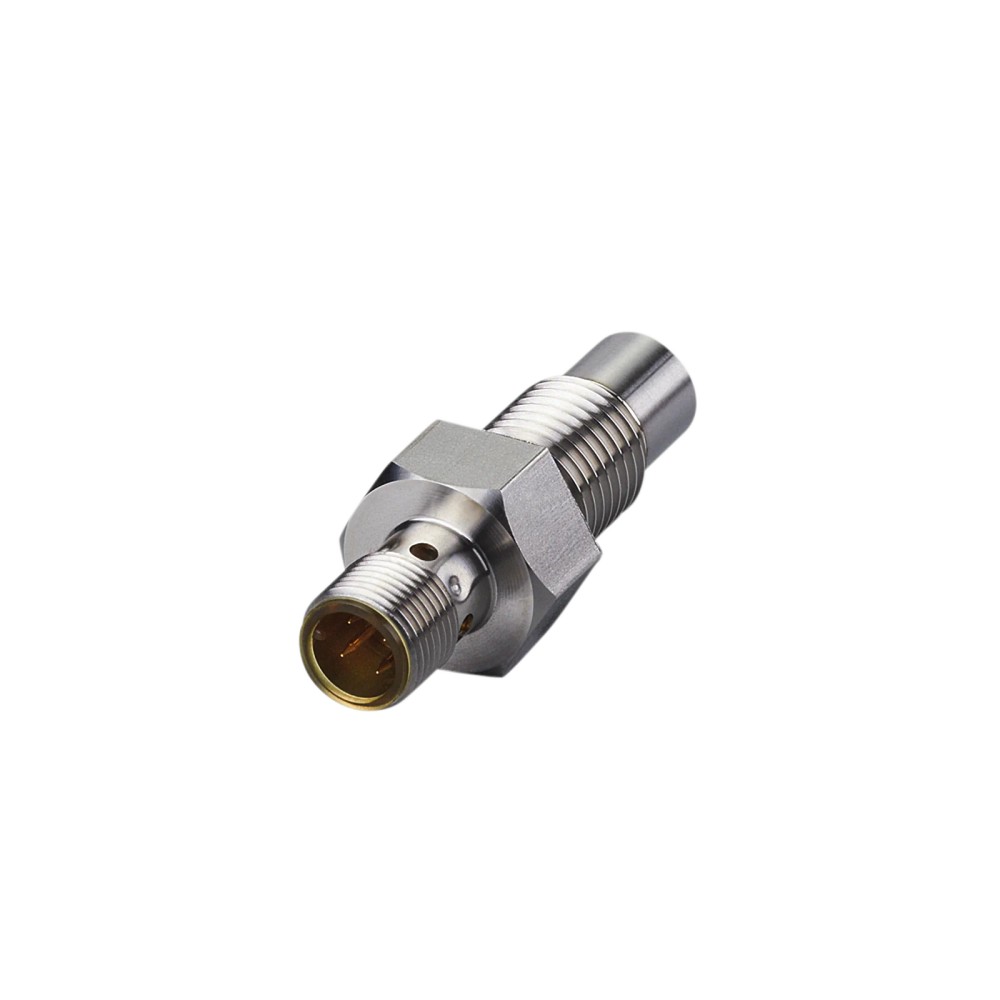

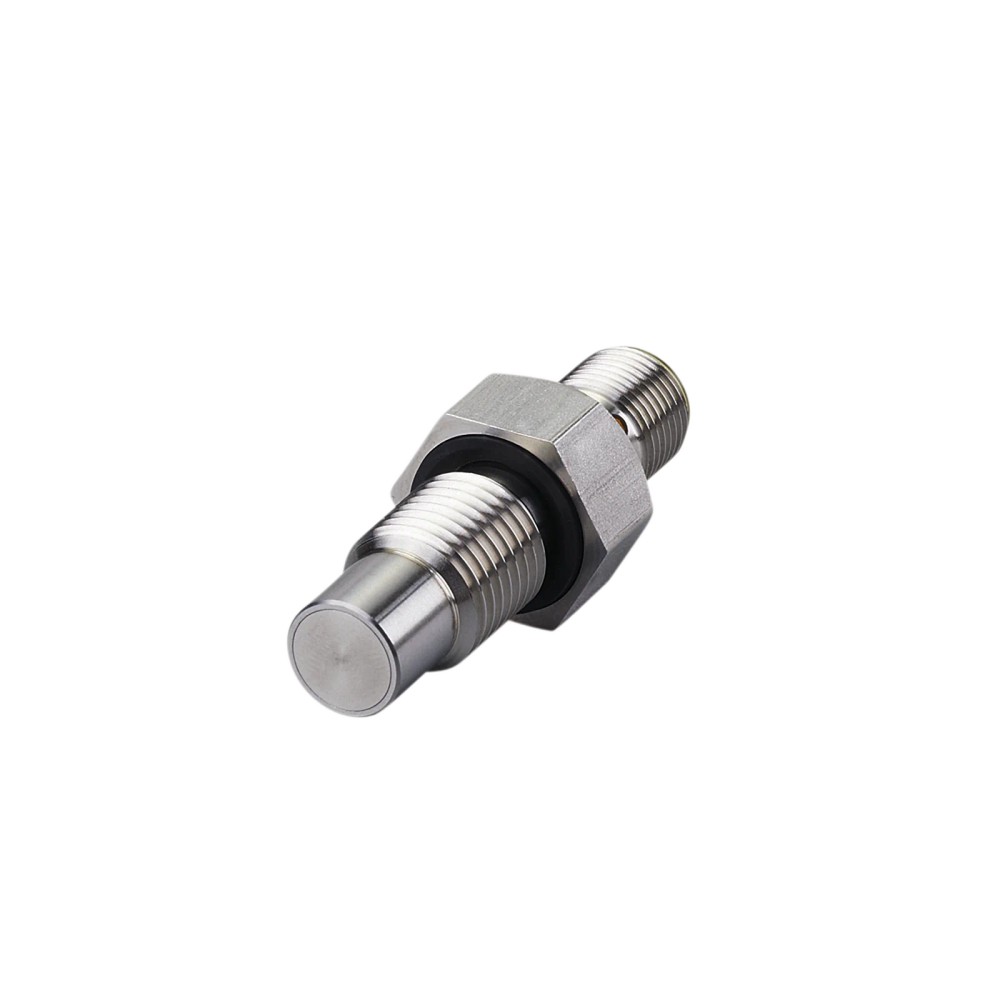

M9H200 IFM - Sensor de Posição IFM para Cilindro Hidráulico M14x1.5 2mm PNP

Imagem meramente ilustrativa

R$ 1.262,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: M9H200
EAN: 4021179288750
NCM do produto: 85365090

Destaques do Produto Rosca M14 x 1.5...mais

Fechar menu

Saiba mais sobre: "M9H200 IFM - Sensor de Posição IFM para Cilindro Hidráulico M14x1.5 2mm PNP"

Destaques do Produto

Rosca

M14 x 1.5

Tipo de Saída

PNP

Alcance

2 mm

Conexão

M12

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Posição IFM M9H200 para Cilindro Hidráulico M14x1.5 2mm PNP

O M9H200 da IFM é um sensor indutivo de alta performance desenvolvido especificamente para monitorar posições em cilindros hidráulicos sob pressão. Equipado com rosca M14x1.5, ele oferece uma detecção precisa de 2 mm com montagem embutida. Sua estrutura robusta garante proteção IP69K, ideal para ambientes industriais exigentes com comutação PNP normalmente aberta.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	M9H200
Rosca	M14 x 1.5
Alcance	2 mm
Saída	PNP
Conexão	M12
Grau de Proteção	IP65/IP68/IP69K
Freq. de Comutação	1000 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros hidráulicos compatíveis com interface M14x1.5.
Ambientes industriais que requerem grau de proteção IP69K.
Sistemas de automação utilizando lógica de controle PNP.

⚠ Considere outro se precisa de:

Cilindros sem rosca M14x1.5 disponível para montagem.
Ambientes com temperaturas operacionais fora da faixa de -25 a 85 °C.
Aplicações que exijam distância de comutação superior a 2 mm.

APLICAÇÕES E USO

Monitoramento de fim de curso em cilindros hidráulicos industriais.
Detecção de posição em sistemas com alta pressão operacional.
Ambientes industriais que requerem vedação contra jatos de água de alta pressão (IP69K).

COMO ESCOLHER

Antes de comprar o Sensor de Posição IFM M9H200 para Cilindro Hidráulico M14x1.5 2mm PNP, verifique estes pontos:

Escolha este modelo se

Sua aplicação exige detecção de posição em cilindros hidráulicos com interface M14x1.5 e necessidade de alta resistência ambiental (IP69K).

Busque outra opção se

Necessitar de uma distância de detecção superior a 2 mm ou caso sua lógica de controle não suporte saída PNP (ex: NPN ou contato seco).

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de sensor	Sensor de posição resistente a pressão	Indica a finalidade técnica específica para cilindros hidráulicos.

Dados elétricos
Saída	PNP	Define a lógica de comutação elétrica do sinal.
Função	Normalmente aberto	Estado do contato na ausência de objeto detectado.
Frequência	1000 Hz	Capacidade de resposta em ciclos por segundo.

Detecção
Alcance	2 mm	Distância nominal de detecção garantida.
Montagem	Embutido	Permite instalação faceada em material metálico.

Dados mecânicos
Rosca	M14 x 1.5	Padrão de conexão mecânica no cilindro.
Comprimento	53 mm	Dimensão total do corpo do sensor.
Grau de proteção	IP65, IP68, IP69K	Níveis de vedação contra sólidos e líquidos.

COMPATIBILIDADE

Comunicação

• Não aplicável (Saída digital discreta)

Conexões

Elétrica M12 Conector

Processo M14 x 1.5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro hidráulico com rosca M14x1.5	✓	Compatibilidade mecânica total com o projeto do sensor.
Sistemas com lógica NPN	✗	O sensor possui saída PNP, incompatível com entradas que exigem comutação NPN.

INSTALAÇÃO

Como instalar o Sensor de Posição IFM M9H200 para Cilindro Hidráulico M14x1.5 2mm PNP

Certifique-se de que o sistema hidráulico está despressurizado.
Verifique se o orifício do cilindro está limpo e com rosca M14x1.5 íntegra.
Insira o sensor manualmente para evitar danos na rosca.
Utilize a ferramenta adequada para apertar o sensor até o torque especificado.
Conecte o cabo M12, garantindo que o acoplamento esteja firme.
Realize o teste de comutação acionando o cilindro e monitorando o sinal no CLP.

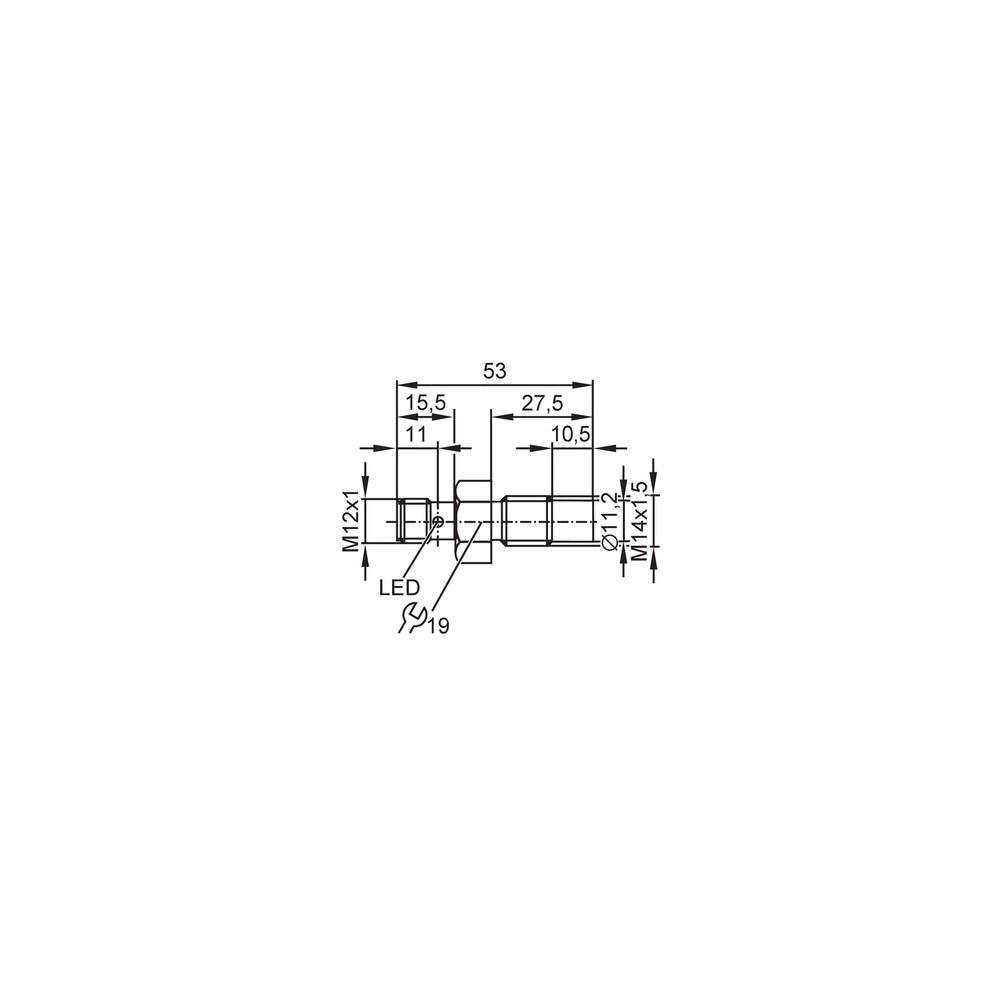

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou comuta de forma errática.	Desalinhamento mecânico ou distância além dos 2mm nominais.	Verificar se o alvo está dentro da zona de 2mm especificada no datasheet.
Ausência total de sinal de saída (LED apagado).	Falha na conexão ou ruptura do cabo M12.	Medir a tensão no conector M12 para confirmar se o sensor está sendo alimentado.
Sensor solto ou vazamento no cilindro.	Instalação em rosca incompatível ou inadequada.	Confirmar se o orifício possui rosca M14x1.5 conforme a especificação do produto.
Sensor inoperante ou comportamento instável da carga.	Sobrecarga na saída PNP ou curto-circuito.	Verificar se a corrente de carga está dentro dos limites do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do M9H200 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve exatamente o sensor M9H200?

Este sensor é um dispositivo indutivo projetado para detectar a posição final ou intermediária do êmbolo em cilindros hidráulicos, operando sob alta pressão.

O que vem na embalagem ao comprar este sensor?

O pacote inclui apenas o sensor físico. Acessórios como cabos de conexão M12 ou suportes de fixação não acompanham o item e devem ser adquiridos separadamente.

Existem restrições de temperatura para o uso deste sensor?

O sensor não é adequado para ambientes onde a temperatura exceda 85 °C ou caia abaixo de -25 °C, pois essas condições violam a especificação térmica do componente.

Posso instalar este sensor em qualquer tipo de cilindro?

Não utilize este sensor em aplicações de cilindros pneumáticos ou cilindros sem cavidade preparada para rosca M14x1.5, pois o projeto do sensor é específico para pressão hidráulica.

O que verificar se o sensor parar de funcionar repentinamente?

Se o sensor parar de comutar, verifique primeiro a integridade do cabo M12 e a tensão de alimentação (DC). O sintoma de ausência de sinal pode indicar falha na alimentação ou rompimento interno do cabo.

Por que o sensor parece não detectar a posição do cilindro?

A falta de sinal de saída geralmente é causada por desalinhamento mecânico ou excesso de distância do alvo; verifique se o êmbolo está dentro da faixa nominal de 2 mm.

Como este modelo se compara a sensores de cilindro convencionais?

O M9H200 oferece alta robustez mecânica para cilindros hidráulicos. Compare com alternativas magnéticas se a aplicação exigir detecção através de paredes não magnéticas mais espessas.

Por que investir neste modelo resistente a pressão?

A escolha entre este sensor e um modelo sem resistência à pressão depende unicamente da sua carcaça; o M9H200 foi desenhado para suportar o ambiente agressivo interno do cilindro.

Quais cuidados tomar ao instalar o sensor no cilindro?

A instalação exige o rosqueamento direto no orifício M14x1.5 do cilindro, garantindo que o torque aplicado esteja conforme as normas mecânicas para evitar danos à rosca.

Como funciona a procedência e o faturamento deste sensor?

A IFM garante a conformidade técnica do produto. O faturamento e a logística são realizados diretamente pela fábrica, assegurando a procedência original do componente.

GLOSSÁRIO TÉCNICO

Sensor Indutivo

Dispositivo que detecta objetos metálicos sem contato físico através de campos eletromagnéticos (Ref.: Sensor Indutivo).

PNP

Configuração de saída onde o sensor comuta o polo positivo da carga (Ref.: Tipo de saída).

Grau de Proteção IP69K

Padrão de estanqueidade contra alta pressão e temperatura, comum em ambientes com limpeza intensa (Ref.: Grau de proteção).

Frequência de Comutação

Número máximo de ciclos de comutação que o sensor pode realizar por segundo (Ref.: Frequência de comutação).

Montagem Embutida

Tipo de montagem onde o sensor pode ser instalado rente ao metal sem interferir na detecção (Ref.: Alcance de detecção).
