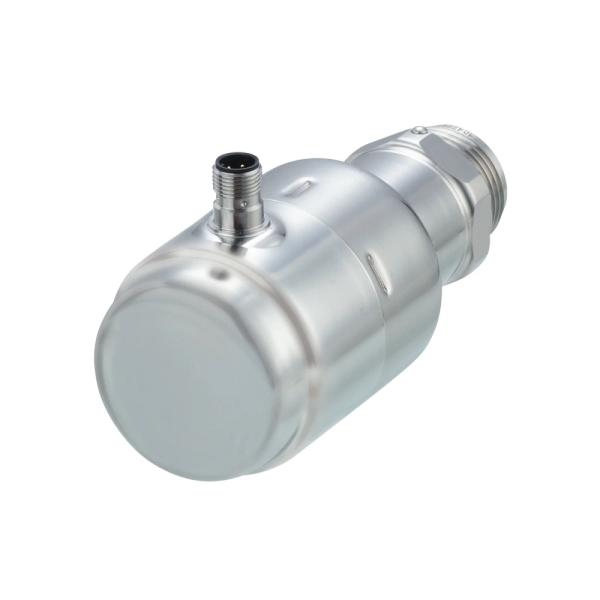

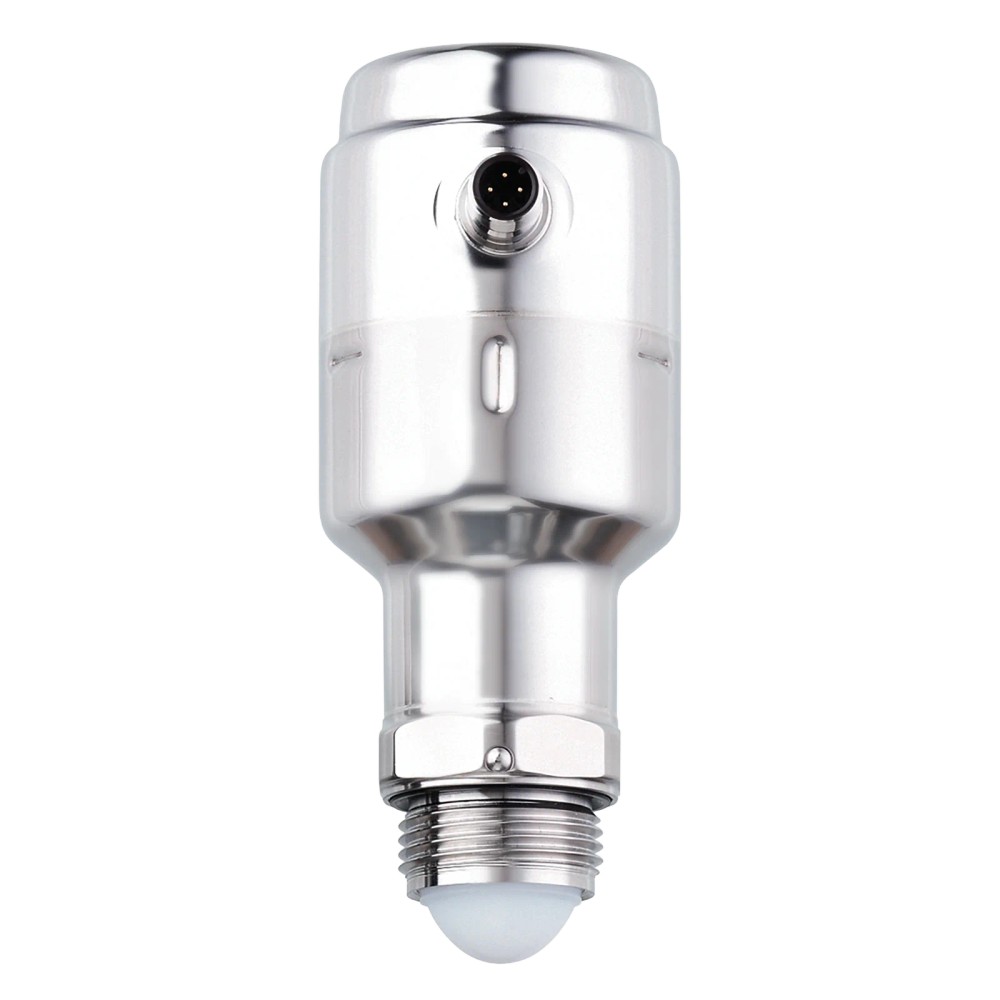

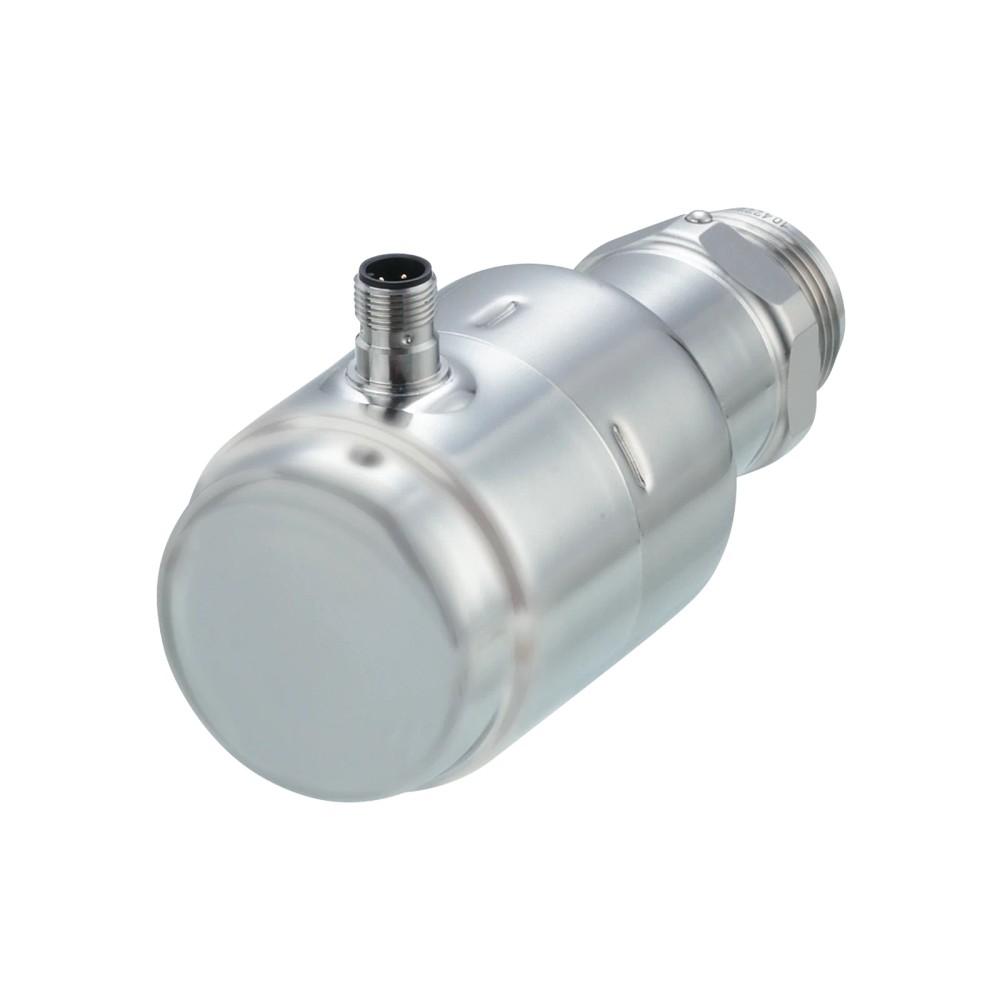

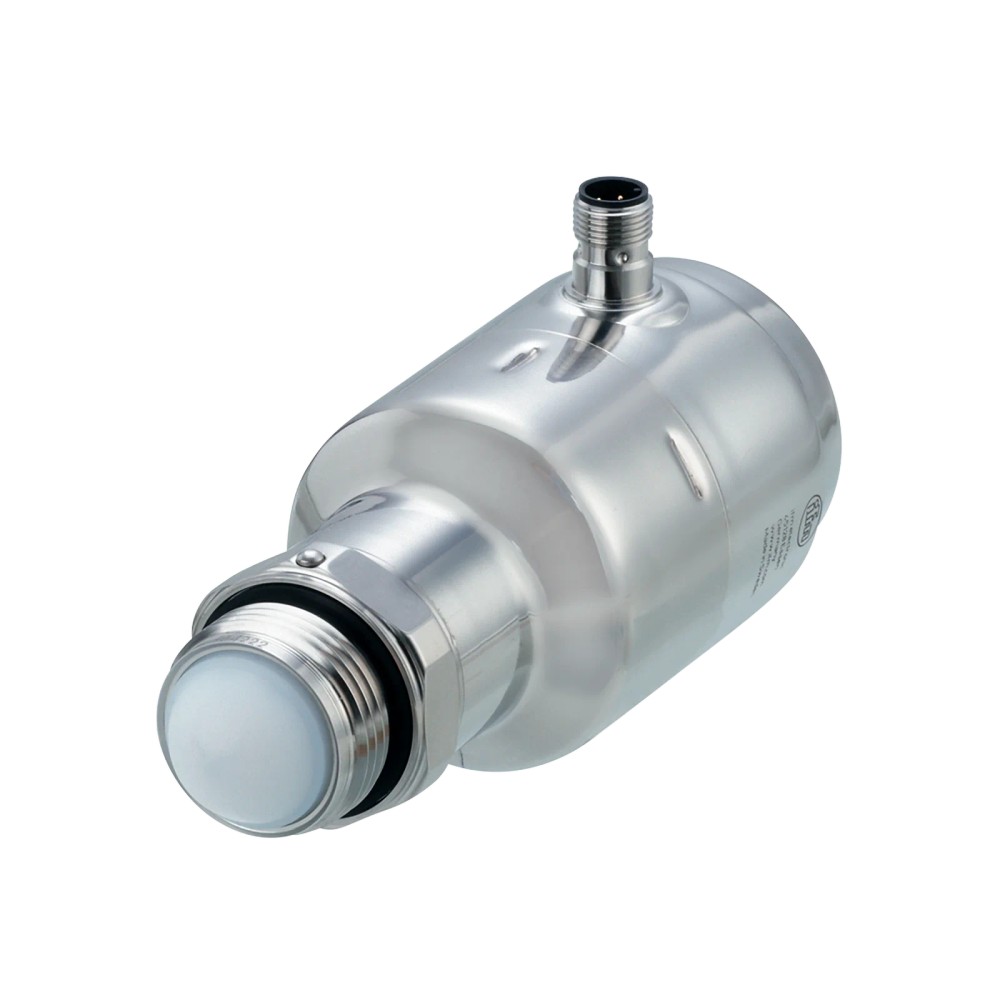

Sensor de Nível Radar ifm LW2720

Pré-visualizar: LW2720 IFM - Sensor de Nível Radar ifm Medição contínua 80GHz IO-Link 10m

LW2720 IFM - Sensor de Nível Radar ifm Medição contínua 80GHz IO-Link 10m

Imagem meramente ilustrativa

R$ 16.253,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LW2720
EAN: 4021179330312
NCM do produto: 90261029

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "LW2720 IFM - Sensor de Nível Radar ifm Medição contínua 80GHz IO-Link 10m"

Destaques do Produto

Alcance de medição

Até 10 m

Tecnologia

Radar FMCW de 80 GHz

Sinal analógico

4 a 20 mA, invertível e com escala ajustável

Saída de comutação

PNP/NPN

Interface digital

IO-Link, revisão 1.1

Conexão de processo

G 1 Aseptoflex Vario

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível contínuo radar ifm LW2720, FMCW 80 GHz, alcance de 10 m, IO-Link

O ifm LW2720 é um sensor eletrônico para medição contínua de nível sem contato, baseado em radar FMCW de 80 GHz. É destinado à medição de água e fluidos à base de água, com alcance de até 10 m. Possui saída analógica de 4 a 20 mA, saída de comutação PNP/NPN e comunicação IO-Link. A conexão de processo é G 1 Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Radar FMCW, 80 GHz
Faixa de medição	Até 10 m
Precisão	± 2 mm
Resolução	1 mm
Saídas	1 analógica de 4 a 20 mA, invertível e com escala ajustável; 1 digital PNP/NPN
Comunicação	IO-Link, revisão 1.1
Conexão de processo	G 1 Aseptoflex Vario
Temperatura do fluido	-40 a 150 °C
Pressão máxima	8 bar
Alimentação	18 a 30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua sem contato de água e fluidos à base de água, quando as condições do processo estiverem dentro das faixas de medição, temperatura e pressão especificadas.
Instalações que necessitam de sinal de 4 a 20 mA, saída de comutação PNP/NPN ou comunicação IO-Link.
Aplicações com conexão de processo G 1 Aseptoflex Vario e alimentação disponível de 18 a 30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para medições que excedam o alcance de 10 m ou os limites de temperatura do fluido de -40 a 150 °C e pressão máxima de 8 bar.
A ficha indica constante dielétrica mínima de 2; não considerar aplicações com fluido abaixo desse valor sem validação do fabricante.
Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1 Aseptoflex Vario sem adaptador ou confirmação técnica.

APLICAÇÕES E USO

Uso declarado: medição contínua sem contato de água e fluidos à base de água, respeitando a constante dielétrica mínima de 2 e os limites de processo do sensor.
Possibilidade de integração a sistemas de automação por IO-Link, saída analógica de 4 a 20 mA ou saída de comutação PNP/NPN; a adequação depende das entradas disponíveis no controlador.
A ficha declara faixa de medição de 10 m, temperatura do fluido de -40 a 150 °C e pressão máxima de 8 bar; confirmar que as condições reais do processo permanecem dentro desses limites.
A compatibilidade química específica do fluido não pode ser determinada apenas pela indicação de materiais de contato PTFE e EPDM; validar com a documentação do fabricante para cada fluido.

COMO ESCOLHER

Antes de comprar o Sensor de nível contínuo radar ifm LW2720, FMCW 80 GHz, alcance de 10 m, IO-Link, verifique estes pontos:

Escolha o LW2720

Quando for necessária medição contínua sem contato por radar FMCW, até 10 m, e o processo aceitar conexão G 1 Aseptoflex Vario, temperatura do fluido de -40 a 150 °C e pressão de até 8 bar.

Avalie outra configuração ou valide com o fabricante

Se o fluido tiver constante dielétrica inferior a 2, se o alcance necessário superar 10 m ou se o processo exceder os limites declarados de temperatura ou pressão, confirme a aplicação com o fabricante antes de especificar.

Verifique a interface do sistema

Confirme se o controlador aceita IO-Link revisão 1.1, entrada analógica de 4 a 20 mA ou entrada digital PNP/NPN, conforme o sinal que será utilizado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e princípio de medição
Tipo de produto	Sensor de nível contínuo; transmissor de nível sem contato	Categoria e função declaradas para o LW2720.
Princípio de medição	Radar FMCW, tecnologia de 80 GHz; faixa de frequência de 77 a 81 GHz	Princípio e faixa de frequência informados para a medição.
Frequência de medição	> 3 Hz	Parâmetro de medição declarado na ficha.
Ângulo do feixe	10°	Ângulo de feixe especificado para o sensor.
Fluidos indicados	Água e fluidos à base de água	Fluidos recomendados na ficha; constante dielétrica mínima indicada separadamente.
Constante dielétrica mínima	≥ 2	Limite declarado para o meio de medição.

Faixa de medição e desempenho
Faixa de medição	10 m	Alcance declarado do sensor.
Precisão	± 2 mm	Precisão indicada na ficha técnica.
Resolução	1 mm	Resolução declarada.
Velocidade máxima de alteração do nível	200 mm/s	Limite declarado para a velocidade de mudança do nível.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 80 mA	Consumo máximo declarado como inferior a este valor.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a alimentação.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado na ficha.
Corrente máxima de comutação DC	50 mA	Limite declarado para a saída de comutação.
Queda máxima de tensão na saída DC	2,5 V	Valor máximo declarado para a saída.
Carga máxima da saída analógica	43,5 × (Ub - 18) + 600 Ω	Expressão declarada na ficha; Ub representa a tensão de alimentação.

Entradas e saídas
Função elétrica da saída digital	PNP/NPN	Tipo de saída de comutação indicado.
Quantidade de saídas digitais	1	Quantidade declarada.
Quantidade de saídas analógicas	1	Quantidade declarada.
Sinal analógico	4 a 20 mA, invertível e com escala ajustável	Faixa e recursos de configuração declarados.
Sinal de comutação	Sinal de comutação PNP/NPN	Tipo de sinal de saída informado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital disponível no sensor.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Classe da porta master	A	Classificação declarada para a porta master.
Tipo de transmissão	COM2, 38,4 kBaud	Velocidade de transmissão indicada.

Tempos de reação
Tempo de resposta	330 ms	Tempo de resposta informado na ficha.
Atraso de partida	< 15 s	Tempo de atraso após energização, conforme declarado.

Condições ambientais e do processo
Temperatura do fluido	-40 a 150 °C	Faixa de temperatura do fluido declarada.
Temperatura ambiente	-40 a 80 °C	Faixa de operação ambiente declarada.
Temperatura de armazenamento	-40 a 90 °C	Faixa declarada para armazenamento.
Pressão máxima	8 bar	Resistência à pressão declarada.
Resistência ao vácuo	-1000 mbar	Valor declarado para resistência ao vácuo.
Grau de proteção	IP 68; IP 69K	Graus de proteção informados na ficha; observar as condições de ensaio e instalação do fabricante.
Resistência a choque	DIN EN 60068-2-27 (50 g, 11 ms / 20 g, 6 ms)	Referência e condições de choque declaradas.
Resistência à vibração	IEC 61298-3 (2 g, 10 a 1000 Hz)	Referência e condições de vibração declaradas.
Compatibilidade eletromagnética	DIN EN 61326-1	Norma indicada para EMC.

Dados mecânicos e materiais
Conexão de processo	G 1 Aseptoflex Vario	Interface mecânica de processo especificada.
Conexão elétrica	1 × M12, codificação A, 4 pinos	Conector elétrico especificado; não corresponde à conexão de processo.
Material do corpo	Aço inoxidável 1.4404 (316L), PA, FKM e FVMQ	Materiais declarados para o conjunto do corpo.
Materiais em contato com o fluido	PTFE e EPDM	Materiais de contato indicados na ficha.
Rugosidade superficial	Ra < 0,76 µm	Valor de rugosidade declarado.
Contatos elétricos	Banhados a ouro	Característica especial declarada.
Peso	727,15 g	Peso informado no conjunto de atributos do produto.
MTTF	330 anos	Valor de MTTF listado na ficha; não representa garantia ou vida útil assegurada.

Identificação comercial e conformidade
Marca	ifm	Marca informada para o produto.
Modelo / SKU	LW2720	Identificação do modelo e SKU.
Part number	LW2720-00	Identificação do part number no conjunto de dados técnicos.
GTIN	4021179330312	Identificador comercial informado.
Homologações	EU/RED; Grã-Bretanha; Coreia do Sul; EUA; Canadá; Austrália; Nova Zelândia; Vietnã; Cingapura; Argentina; Brasil; Japão; Taiwan; África do Sul; México	Homologações listadas nos dados do anúncio.
NCM	9026.10.29	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transmissão COM2, 38,4 kBaud.

• Saída analógica de corrente de 4 a 20 mA, invertível e com escala ajustável.

• Saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 pinos; alimentação de 18 a 30 V DC. Verificar o esquema oficial de ligação antes da energização. Corrente de consumo inferior a 80 mA.

Processo G 1 Aseptoflex Vario. Essa é a conexão mecânica de processo; não deve ser confundida com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de automação com IO-Link revisão 1.1 e porta compatível	✓	O sensor declara comunicação IO-Link revisão 1.1 e padrão SDCI IEC 61131-9.
Controlador com entrada analógica de corrente 4 a 20 mA	✓	O sensor possui uma saída analógica de 4 a 20 mA, invertível e com escala ajustável.
Entrada digital configurada para PNP ou NPN	✓	A função elétrica indicada é PNP/NPN; confirmar a configuração e a ligação conforme o datasheet.
Processo com conexão G 1 Aseptoflex Vario	✓	A conexão de processo especificada para o sensor é G 1 Aseptoflex Vario.
Processo acima de 8 bar ou fora de -40 a 150 °C para o fluido	✗	Essas condições excedem os limites declarados para pressão e temperatura do fluido.
Medição de fluido com constante dielétrica inferior a 2	✗	A constante dielétrica mínima indicada é ≥ 2.

INSTALAÇÃO

Como instalar o Sensor de nível contínuo radar ifm LW2720, FMCW 80 GHz, alcance de 10 m, IO-Link

Confirme que o fluido e as condições do processo atendem aos limites declarados no datasheet, incluindo faixa de medição, temperatura, pressão e constante dielétrica mínima.
Verifique se a conexão mecânica do tanque ou instalação é compatível com G 1 Aseptoflex Vario antes da montagem.
Instale o sensor conforme as orientações de posicionamento e montagem do fabricante disponíveis no datasheet; não improvise adaptações mecânicas.
Conecte o sensor por meio do conector M12, codificação A, de 4 pinos, utilizando o esquema elétrico oficial.
Alimente o dispositivo com 18 a 30 V DC e selecione a interface necessária no sistema: IO-Link, saída analógica de 4 a 20 mA ou saída PNP/NPN.
Após a energização, aguarde o atraso de partida especificado e valide a leitura e o sinal no controlador conforme a configuração adotada.

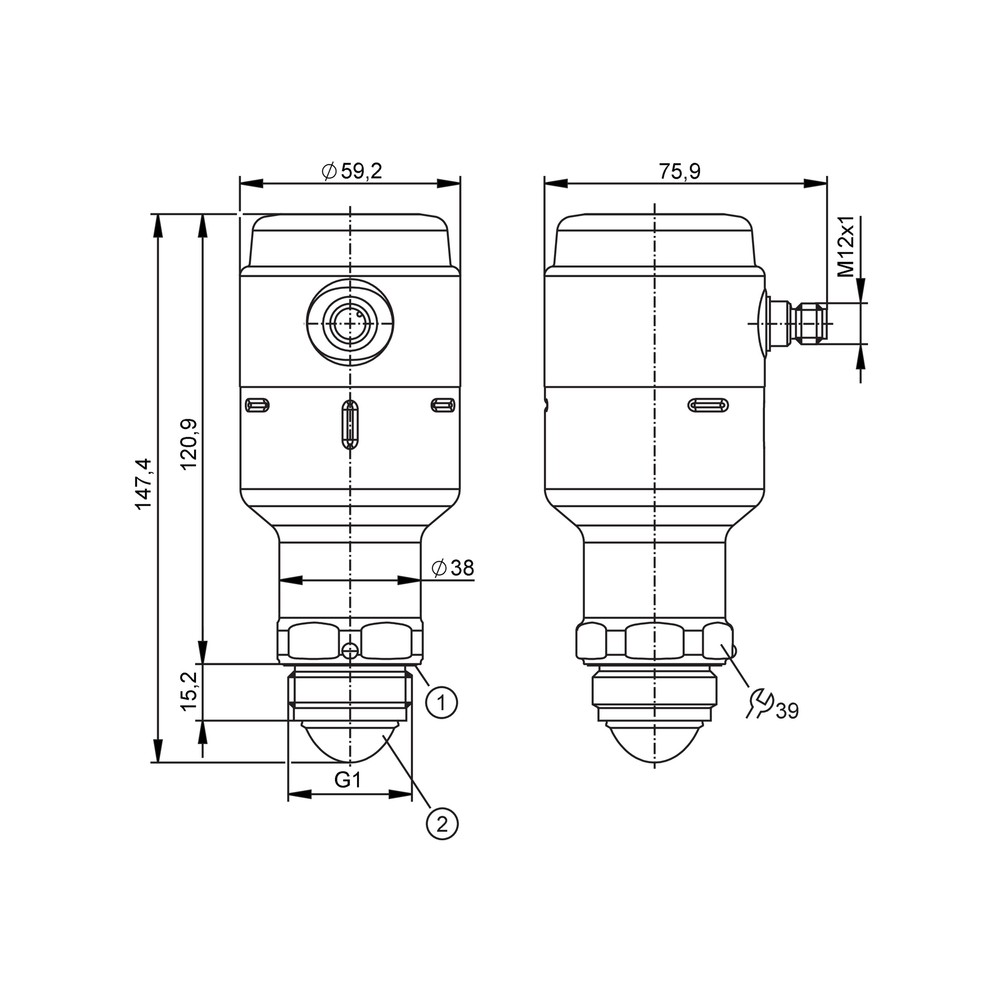

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem comunicação IO-Link ou sem dados do sensor no controlador.	Configuração incompatível da porta, cabeamento incorreto no conector M12 ou ausência da alimentação especificada.	Verifique a alimentação de 18 a 30 V DC, o cabeamento conforme o datasheet e se a porta master suporta IO-Link revisão 1.1.
A saída analógica permanece fora da faixa esperada ou não é reconhecida.	Entrada do controlador configurada para outro tipo de sinal, escala do sensor incompatível com a configuração aplicada ou ligação elétrica incorreta.	Confirme que a entrada aceita 4 a 20 mA, revise a escala configurada e confira a ligação no esquema oficial.
A saída de comutação não é detectada pelo controlador.	Incompatibilidade entre a configuração PNP/NPN da entrada e a saída utilizada, ou ligação incorreta.	Confirme a configuração da entrada digital, identifique o tipo de saída usado e compare os pinos conectados com o datasheet.
Leitura instável ou ausência de medição do nível.	Condição de aplicação fora dos dados declarados, como fluido com constante dielétrica abaixo de 2, alcance excedido ou montagem que não segue as instruções do fabricante.	Compare fluido e distância com os limites da ficha e revise posicionamento e instalação com o datasheet; não conclua defeito antes dessas verificações.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm LW2720 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm LW2720 e para que serve?

É um sensor eletrônico de nível contínuo sem contato, com radar FMCW de 80 GHz. A ficha indica uso com água e fluidos à base de água.

Quais sinais e protocolos ele oferece para conectar ao meu sistema?

O LW2720 oferece IO-Link revisão 1.1, saída analógica de 4 a 20 mA e saída de comutação PNP/NPN. A conexão elétrica é feita por M12 de 4 pinos.

O que acompanha o produto?

A ficha do anúncio não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo de fornecimento.

Ele serve para medir fluidos com constante dielétrica abaixo de 2?

A ficha especifica constante dielétrica mínima de 2. Para valores inferiores, não há indicação de compatibilidade; valide a aplicação com o fabricante.

Posso usar o sensor acima de 8 bar ou com fluido acima de 150 °C?

Não dentro dos limites declarados: a pressão máxima indicada é 8 bar e a temperatura do fluido vai até 150 °C. Para condições superiores, selecione uma solução especificada para esses limites.

O sensor não comunica por IO-Link; o que verifico antes de trocar?

Confira a alimentação, o cabeamento M12 e a compatibilidade da porta master com IO-Link revisão 1.1. Compare a ligação com o datasheet do fabricante.

A leitura de nível está incorreta; como faço o diagnóstico inicial?

Verifique se o alcance necessário está dentro de 10 m e se o fluido atende à constante dielétrica mínima de 2. Revise também a montagem e as condições de processo conforme o datasheet.

Devo escolher o LW2720 ou um sensor de outra tecnologia?

Escolha o LW2720 quando a aplicação exigir medição contínua sem contato por radar FMCW e atender aos limites declarados. Se precisar exceder o alcance, a temperatura ou a pressão especificados, compare com um modelo dimensionado para essas condições.

O que devo conferir antes de instalar o sensor?

Confirme a conexão de processo G 1 Aseptoflex Vario, a alimentação de 18 a 30 V DC e o tipo de sinal aceito pelo controlador. Faça a ligação seguindo o esquema do datasheet.

Como faço a ligação elétrica do conector M12?

Use o conector M12 de 4 pinos, codificação A, e siga o esquema elétrico oficial do datasheet. A ficha resumida não detalha o pinout; não atribua funções aos pinos sem consultar o documento.

GLOSSÁRIO TÉCNICO

Radar FMCW

Princípio de radar de onda contínua modulada em frequência usado pelo sensor para medição de nível sem contato. (Ref.: princípio de medição FMCW, 77 a 81 GHz)

IO-Link

Interface de comunicação digital entre o sensor e uma porta master compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

PNP/NPN

Tipos de saída digital de comutação indicados para conexão com entradas compatíveis do controlador. (Ref.: função elétrica PNP/NPN)

Saída de 4 a 20 mA

Sinal analógico de corrente cuja faixa configurável é indicada pelo fabricante. (Ref.: 4 a 20 mA, invertível e com escala ajustável)

G 1 Aseptoflex Vario

Tipo de conexão mecânica de processo especificado para a montagem do sensor. (Ref.: conexão de processo G 1 Aseptoflex Vario)
