Sensor de Nível Radar ifm LW2120

Pré-visualizar: LW2120 IFM - Sensor de Nível Radar ifm Medição contínua 10m IO-Link 80GHz

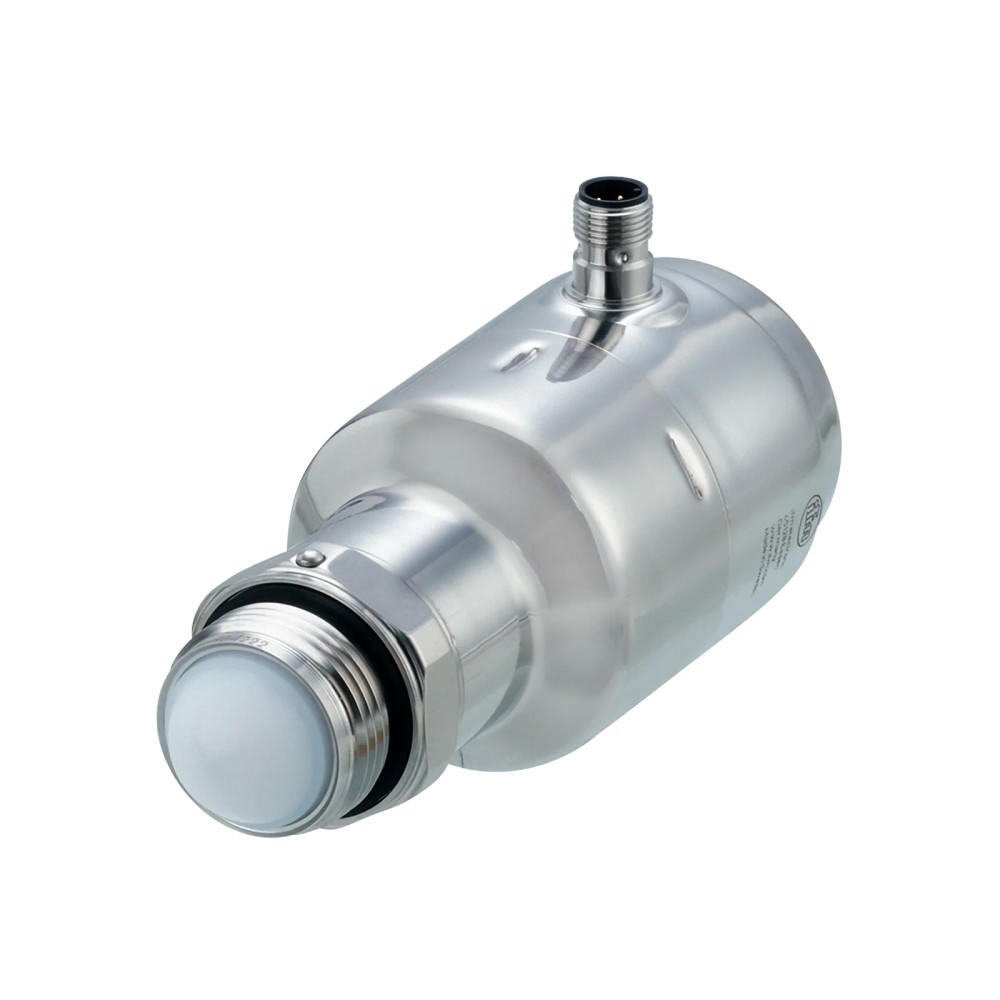

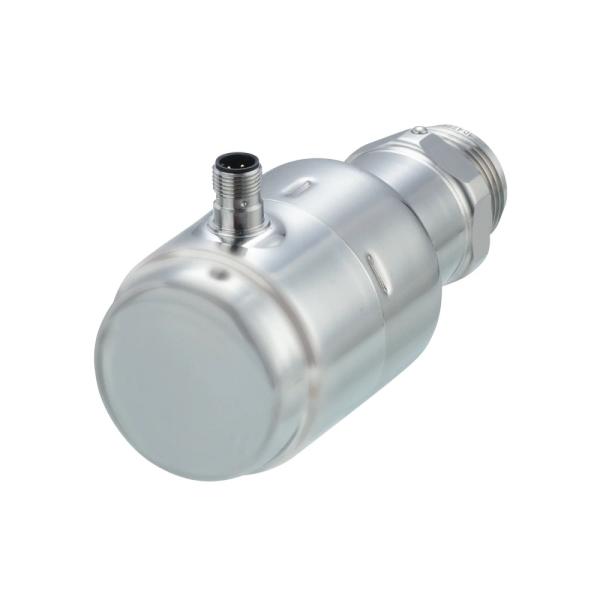

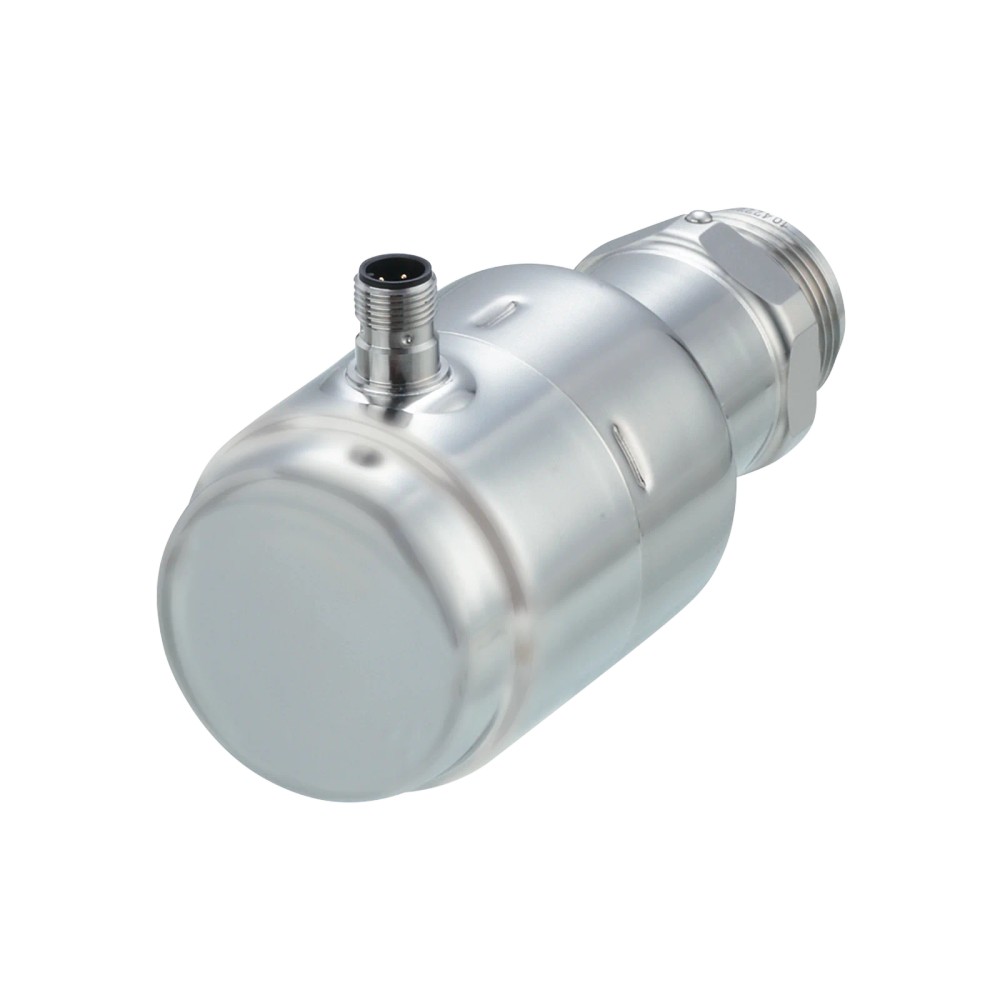

LW2120 IFM - Sensor de Nível Radar ifm Medição contínua 10m IO-Link 80GHz

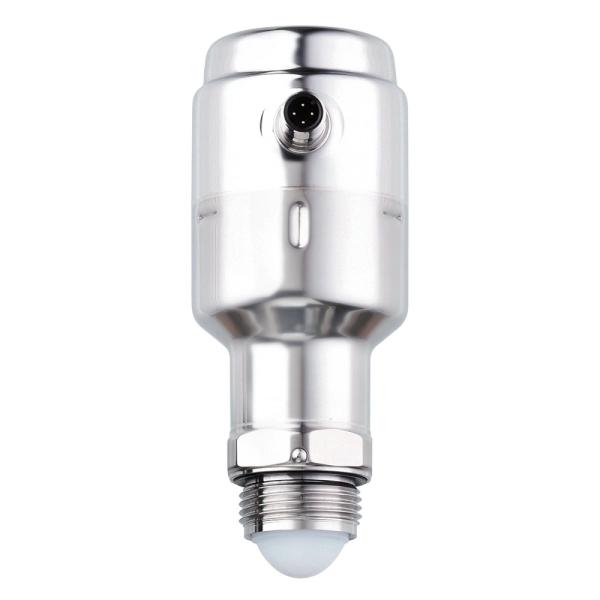

Imagem meramente ilustrativa

R$ 14.650,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LW2120
EAN: 4021179341097
NCM do produto: 90261029

Destaques do Produto Alcance máximo 10 m...mais

Fechar menu

Saiba mais sobre: "LW2120 IFM - Sensor de Nível Radar ifm Medição contínua 10m IO-Link 80GHz"

Destaques do Produto

Alcance máximo

10 m

Tecnologia

Radar FMCW, 80 GHz

Conexão de processo

G 1 Aseptoflex Vario

Conexão elétrica

1 x M12, codificação A, 4 contatos dourados

Comunicação

IO-Link

Saída analógica

4...20 mA, invertível e com escala ajustável

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível contínuo por radar ifm LW2120, 80 GHz, alcance de 10 m, IO-Link

O ifm LW2120 é um sensor eletrônico para medição contínua de nível sem contato, baseado em radar FMCW. Mede até 10 m, com precisão de ±2 mm, e oferece comunicação IO-Link e saídas configuráveis. Sua conexão de processo é G 1 Aseptoflex Vario; a pressão máxima indicada é 8 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de nível contínuo sem contato
Princípio de medição	Radar FMCW, 80 GHz (faixa de 77 a 81 GHz)
Alcance de medição	Até 10 m
Precisão	±2 mm
Resolução	1 mm
Conexão de processo	G 1 Aseptoflex Vario
Comunicação	IO-Link, revisão 1.1
Saídas	PNP/NPN, sinal de comutação e sinal analógico 4...20 mA
Proteção	IP 68 e IP 69K
Alimentação	18...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua sem contato em reservatórios ou processos com meio cuja constante dielétrica seja ≥ 2, respeitando o alcance de 10 m e as condições de instalação.
Aplicações com água ou fluidos à base de água, identificados na ficha como fluidos recomendados.
Instalações que utilizem conexão G 1 Aseptoflex Vario, alimentação de 18...30 V DC e comunicação IO-Link ou saídas configuráveis compatíveis.

⚠ Considere outro se precisa de:

Não selecionar quando a distância de medição necessária exceder 10 m ou quando a precisão requerida for superior à precisão especificada de ±2 mm.
Não conectar diretamente a um processo que exceda 8 bar ou a faixa de temperatura de processo de -40...150 °C.
Não presumir compatibilidade com meios de constante dielétrica inferior a 2; a ficha especifica constante dielétrica ≥ 2.

APLICAÇÕES E USO

Aplicação indicada pela ficha: medição contínua de água e fluidos à base de água, sem contato, quando a constante dielétrica do meio for ≥ 2 e as condições estiverem dentro dos limites especificados.
Possibilidade de uso em reservatórios ou processos com variação de nível de até 200 mm/s; confirme geometria, instalação e condições específicas no datasheet, pois a ficha fornecida não detalha configurações de tanque.
Para processos com temperatura entre -40 e 150 °C e pressão de até 8 bar, desde que também sejam respeitados o alcance de 10 m e os requisitos de montagem.

COMO ESCOLHER

Antes de comprar o Sensor de nível contínuo por radar ifm LW2120, 80 GHz, alcance de 10 m, IO-Link, verifique estes pontos:

Escolha o LW2120 quando

A aplicação requer medição contínua por radar sem contato, distância de até 10 m, precisão de ±2 mm e meio com constante dielétrica ≥ 2. Confirme também a conexão G 1 Aseptoflex Vario, a alimentação de 18...30 V DC e a interface ou saída necessária.

Considere outra configuração quando

A conexão de processo não for G 1 Aseptoflex Vario, a distância superar 10 m, a pressão exceder 8 bar ou as condições de temperatura estiverem fora de -40...150 °C no processo. Verifique no datasheet do fabricante as condições específicas da instalação e a compatibilidade do meio.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de nível contínuo eletrônico, sem contato	Categoria funcional informada para o LW2120.
Princípio de medição	Radar FMCW, tecnologia de 80 GHz; faixa de frequência de 77...81 GHz	Princípio e faixa especificados pelo fabricante.
Fluidos recomendados	Água e fluidos à base de água	Meios identificados como recomendados na ficha.
Constante dielétrica da substância	≥ 2	Limite informado para a substância a medir.

Faixa de medição e desempenho
Alcance de medição	10 m	Alcance máximo indicado.
Precisão	±2 mm	Precisão especificada.
Resolução	1 mm	Resolução especificada.
Frequência de medição	> 3 Hz	Frequência indicada na ficha.
Velocidade máxima de mudança de nível	200 mm/s	Limite informado para a mudança do nível.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 80 mA	Valor máximo indicado na ficha.
Classe de proteção elétrica	III	Classe informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso especificado para a alimentação.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Configuração do conector elétrico indicada.

Saídas e interfaces
Função elétrica	PNP/NPN	Tipo de saída de comutação indicado.
Saída analógica	1 saída; 4...20 mA, invertível e com escala ajustável	Sinal e possibilidade de configuração especificados.
Saídas digitais	1; segunda saída parametrizável	Quantidade e opção de parametrização informadas.
Interface de comunicação	IO-Link	Interface especificada para comunicação.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão de referência informado.
Tipo de transferência	COM2 (38,4 kBaud)	Modo de transferência especificado.
Retardo de prontidão	< 15 s	Tempo máximo indicado para prontidão.

Condições de processo
Conexão de processo	G 1 Aseptoflex Vario	Interface mecânica de processo especificada.
Resistência à pressão	8 bar	Limite de pressão indicado.
Resistência contra vácuo	-1000 mbar	Valor informado para resistência a vácuo.
Temperatura do processo	-40...150 °C	Faixa de temperatura de processo especificada.
Materiais em contato com o fluido	PTFE; EPDM; FVMQ quando usado sem adaptador Aseptoflex Vario	A condição referente ao uso sem adaptador acompanha a especificação.
Rugosidade das superfícies em contato	Ra < 0,76 µm	Característica de superfície especificada.
MAWP em aplicações segundo CRN	8 bar	Valor indicado para aplicações segundo CRN.

Condições ambientais
Temperatura ambiente	-40...80 °C	Faixa de operação ambiental especificada.
Temperatura de armazenamento	-40...90 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.

Dados mecânicos e materiais
Materiais do corpo	1.4404 (aço inoxidável/316L); PA; FKM; FVMQ	Materiais informados para o conjunto.
Característica especial	Contatos banhados a ouro	Característica dos contatos indicada na ficha.
Peso	723,8 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Saída analógica 4...20 mA, invertível, com escala ajustável.

• Saída de comutação configurável PNP/NPN; uma saída digital, com segunda saída parametrizável.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; consumo de corrente < 80 mA. A compatibilidade elétrica depende da pinagem e da configuração do controlador, que devem ser conferidas no datasheet do fabricante.

Processo G 1 Aseptoflex Vario. Compatibilidade mecânica com o ponto de montagem deve ser confirmada; a conexão elétrica M12 é independente da conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com IO-Link compatível com revisão 1.1 e COM2 (38,4 kBaud).	✓	A ficha especifica IO-Link revisão 1.1 e tipo de transferência COM2.
Entrada analógica do controlador compatível com sinal de 4...20 mA.	✓	O sensor fornece saída analógica de 4...20 mA, invertível e com escala ajustável.
Entrada digital configurada para PNP ou NPN, conforme configuração do sensor e do sistema.	✓	A ficha informa função elétrica PNP/NPN e sinal de comutação; a configuração e a pinagem devem ser verificadas.
Ponto de montagem com conexão G 1 Aseptoflex Vario.	✓	Essa é a conexão de processo especificada para o LW2120.
Processo com pressão acima de 8 bar.	✗	A resistência à pressão especificada é 8 bar.
Medição de meio cuja constante dielétrica seja inferior a 2.	✗	A ficha informa constante dielétrica da substância ≥ 2; não declara aptidão abaixo desse limite.

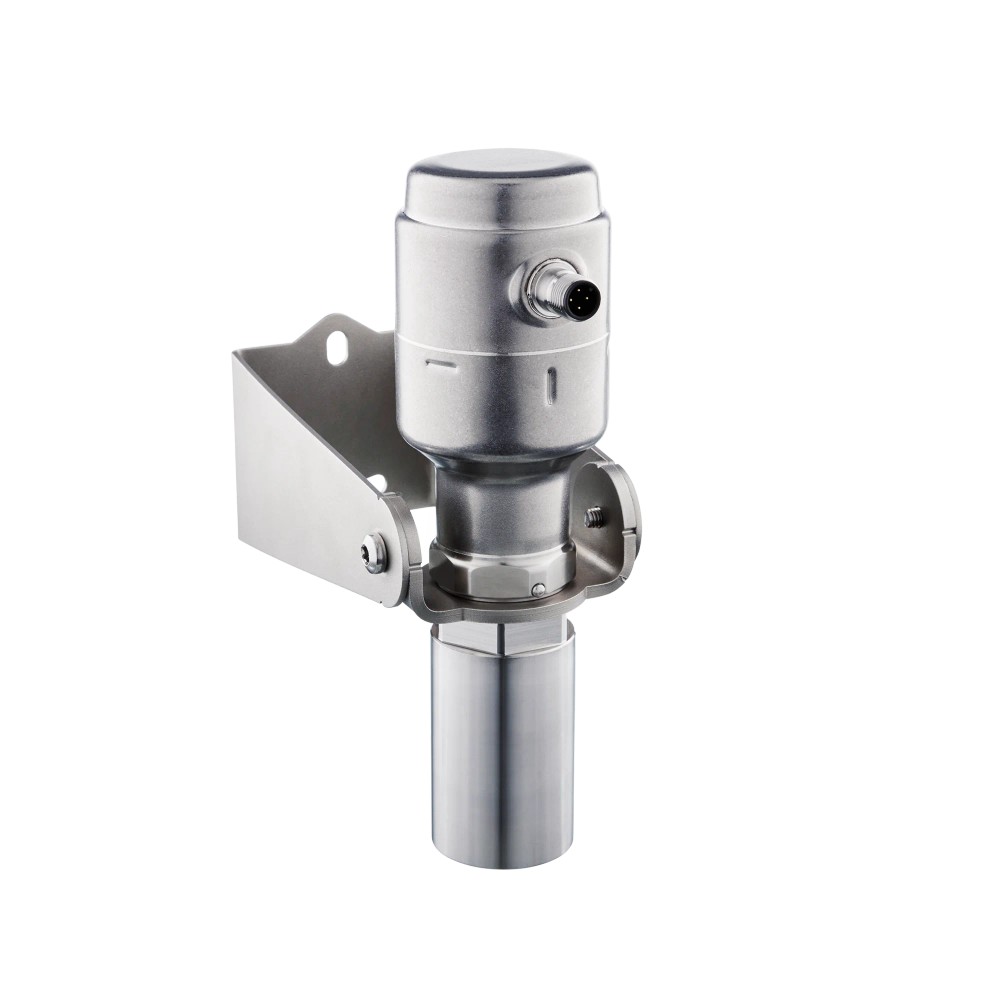

INSTALAÇÃO

Como instalar o Sensor de nível contínuo por radar ifm LW2120, 80 GHz, alcance de 10 m, IO-Link

Confirme que o meio, o alcance requerido, a pressão e as temperaturas estão dentro dos limites especificados para o sensor.
Verifique que o ponto de montagem aceita a conexão de processo G 1 Aseptoflex Vario e que os materiais em contato são adequados ao fluido.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante; a ficha fornecida não especifica torque de aperto.
Conecte o M12 codificação A ao circuito compatível, observando a pinagem indicada no datasheet.
Forneça alimentação de 18...30 V DC e configure a saída requerida: PNP/NPN, analógica 4...20 mA ou IO-Link.
Após a instalação, valide a comunicação ou o sinal no controlador e configure a escala e a saída conforme os requisitos do processo.

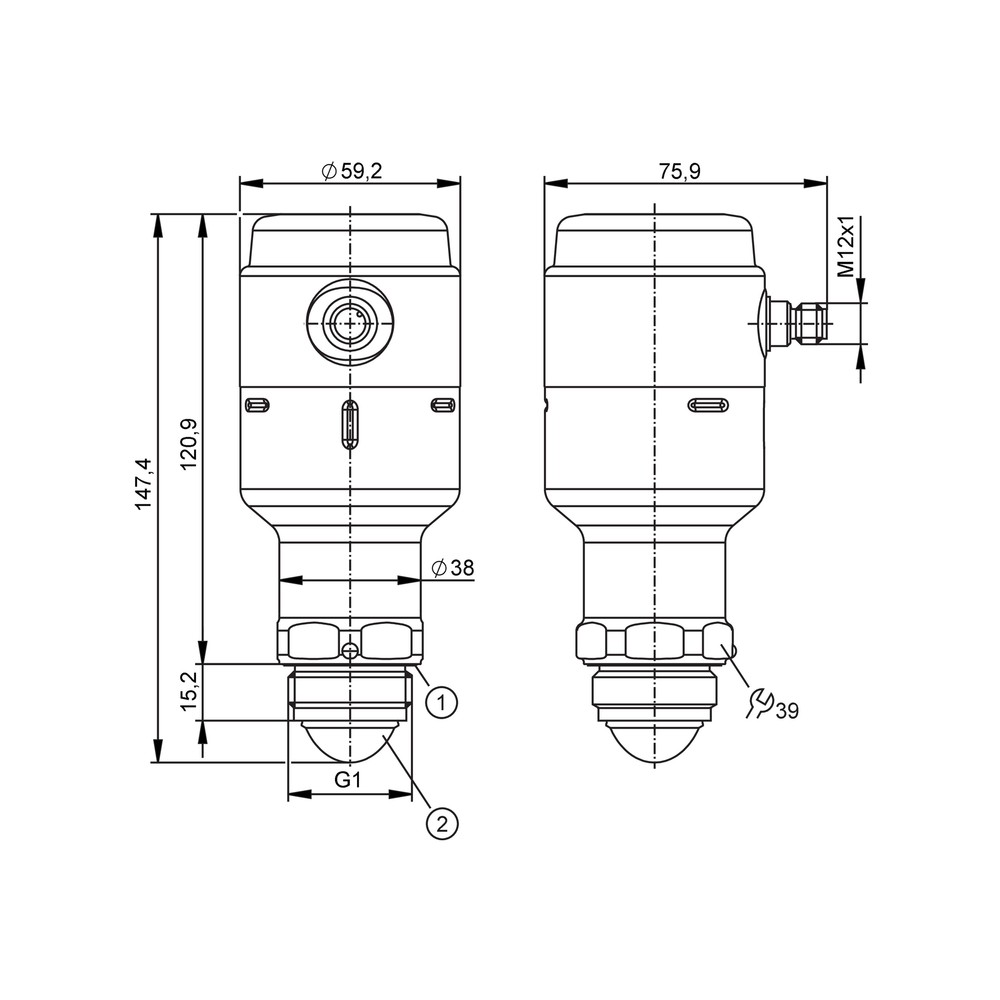

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem leitura ou valor de nível inconsistente.	Meio ou condição de aplicação fora dos parâmetros especificados, como constante dielétrica inferior a 2 ou alcance acima de 10 m.	Confirme o meio e sua constante dielétrica conforme os dados do processo e compare a distância medida com o alcance especificado; consulte o datasheet para avaliar a instalação.
Sensor não comunica com o mestre IO-Link.	Incompatibilidade de configuração de comunicação, alimentação ou ligação elétrica.	Verifique alimentação de 18...30 V DC, conexão M12 e configuração do mestre para IO-Link revisão 1.1 e COM2; consulte a pinagem no datasheet.
A entrada analógica do controlador não acompanha o nível esperado.	Escala, sentido do sinal ou configuração da saída 4...20 mA divergente da configuração do controlador.	Confira a configuração de escala e a possibilidade de inversão da saída no sensor e compare com a escala configurada na entrada analógica.
Saída de comutação não é reconhecida pelo controlador.	Tipo PNP/NPN ou parametrização da saída incompatível com a entrada utilizada.	Confirme a configuração PNP/NPN, a atribuição da saída e a pinagem conforme o datasheet e compare com o tipo de entrada do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do ifm LW2120, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LW2120 e para que tipo de medição serve?

É um sensor de nível contínuo por radar FMCW, destinado à medição sem contato. A ficha indica água e fluidos à base de água como meios recomendados.

O sensor funciona com IO-Link e quais saídas oferece?

Sim, possui IO-Link revisão 1.1 e saídas configuráveis. A ficha também informa saída analógica 4...20 mA e saída de comutação PNP/NPN.

O produto acompanha cabo M12 ou adaptador de processo?

A ficha fornecida não informa acessórios inclusos; portanto, não é possível confirmar cabo ou adaptador na embalagem. Verifique a composição do fornecimento com o vendedor antes da instalação.

Posso usar o LW2120 em um processo acima de 8 bar?

Não, a resistência à pressão especificada é 8 bar. Para pressão superior, selecione um sensor com limite adequado ao processo.

Ele serve para medir meios com constante dielétrica menor que 2?

A ficha não declara essa aplicação como adequada: especifica constante dielétrica ≥ 2. Consulte o fabricante para validar meios abaixo desse valor.

O sensor não mostra um nível estável; o que devo verificar antes de trocar?

Confira se o meio atende à constante dielétrica indicada e se o nível está dentro do alcance de 10 m. Verifique também a instalação e as condições reais do processo conforme o datasheet.

O IO-Link não estabelece comunicação; o sensor pode estar com defeito?

Antes de substituir, verifique alimentação, conexão M12 e configuração do mestre para IO-Link revisão 1.1 e COM2. A ficha não permite concluir defeito sem essas verificações.

É melhor comprar o LW2120 ou um kit com cabo e adaptador?

A ficha não identifica um kit nem lista acessórios inclusos, então não é possível comparar o conteúdo de um kit. Escolha o LW2120 se as interfaces de processo e elétricas e os limites de medição atenderem à aplicação; confirme separadamente os itens de instalação necessários.

O que preciso conferir na instalação elétrica?

Confira a alimentação de 18...30 V DC, a pinagem do M12 e a compatibilidade da entrada do controlador com a saída selecionada. Use o datasheet do fabricante para a ligação dos contatos.

Como escolher entre o LW2120 e outro sensor de nível?

Escolha o LW2120 quando forem necessários radar sem contato, alcance de até 10 m, precisão de ±2 mm e interface ou saída compatível. Se a conexão G 1 Aseptoflex Vario ou os limites de pressão, temperatura e meio não atenderem ao processo, compare com outro modelo usando o respectivo datasheet.

GLOSSÁRIO TÉCNICO

Radar FMCW

Princípio de medição por radar de onda contínua com frequência modulada, usado pelo sensor para medir nível sem contato. (Ref.: princípio de medida FMCW, 80 GHz)

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre sensor e mestre compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

PNP/NPN

Tipos de configuração elétrica de saída de comutação; a compatibilidade depende da entrada do controlador e da configuração. (Ref.: função elétrica PNP/NPN)

Aseptoflex Vario

Tipo de conexão mecânica de processo especificada para montagem do sensor. (Ref.: G 1 Aseptoflex Vario)

IP 68 / IP 69K

Graus de proteção declarados para o invólucro; as condições de ensaio e instalação devem ser verificadas na documentação do fabricante. (Ref.: grau de proteção IP 68; IP 69K)
