Sensor de Nível e Temperatura IFM LT3024 728mm

Pré-visualizar: LT3024 IFM - Sensor de Nível e Temperatura IFM Monitoramento de fluidos IO-Link 728mm

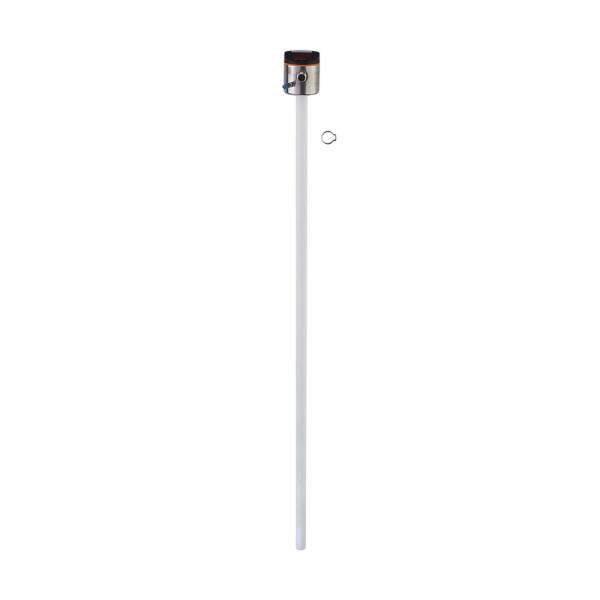

LT3024 IFM - Sensor de Nível e Temperatura IFM Monitoramento de fluidos IO-Link 728mm

Imagem meramente ilustrativa

R$ 5.837,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LT3024
EAN: 4021179295277
NCM do produto: 90261029

Destaques do Produto Função Medição de...mais

Fechar menu

Saiba mais sobre: "LT3024 IFM - Sensor de Nível e Temperatura IFM Monitoramento de fluidos IO-Link 728mm"

Destaques do Produto

Função

Medição de nível e temperatura

Comprimento da sonda

728 mm

Saídas e comunicação

PNP/NPN, sinal de comutação, sinal analógico e IO-Link

Temperatura informada

0 a 70 °C, observadas as condições específicas do fluido e do tubo isolante

Conexão elétrica

Conector circular metálico roscado; confirmar detalhes no datasheet

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

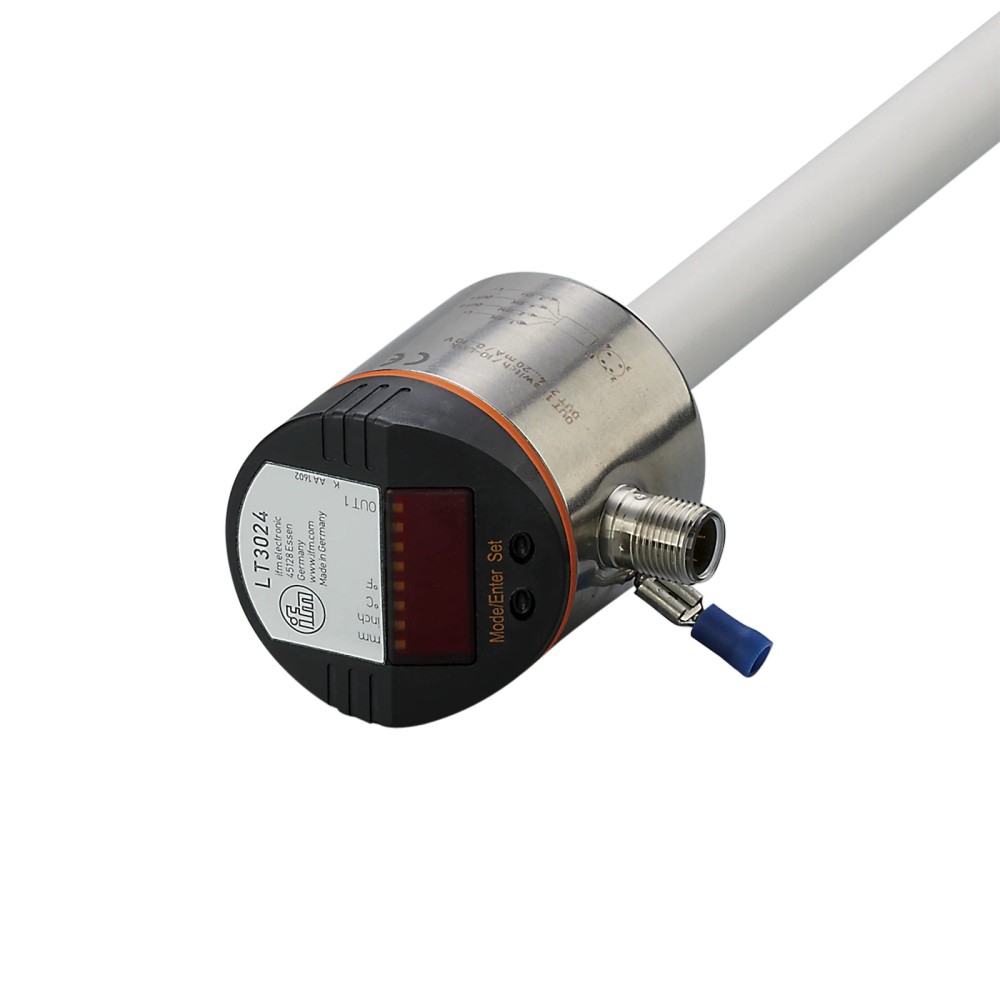

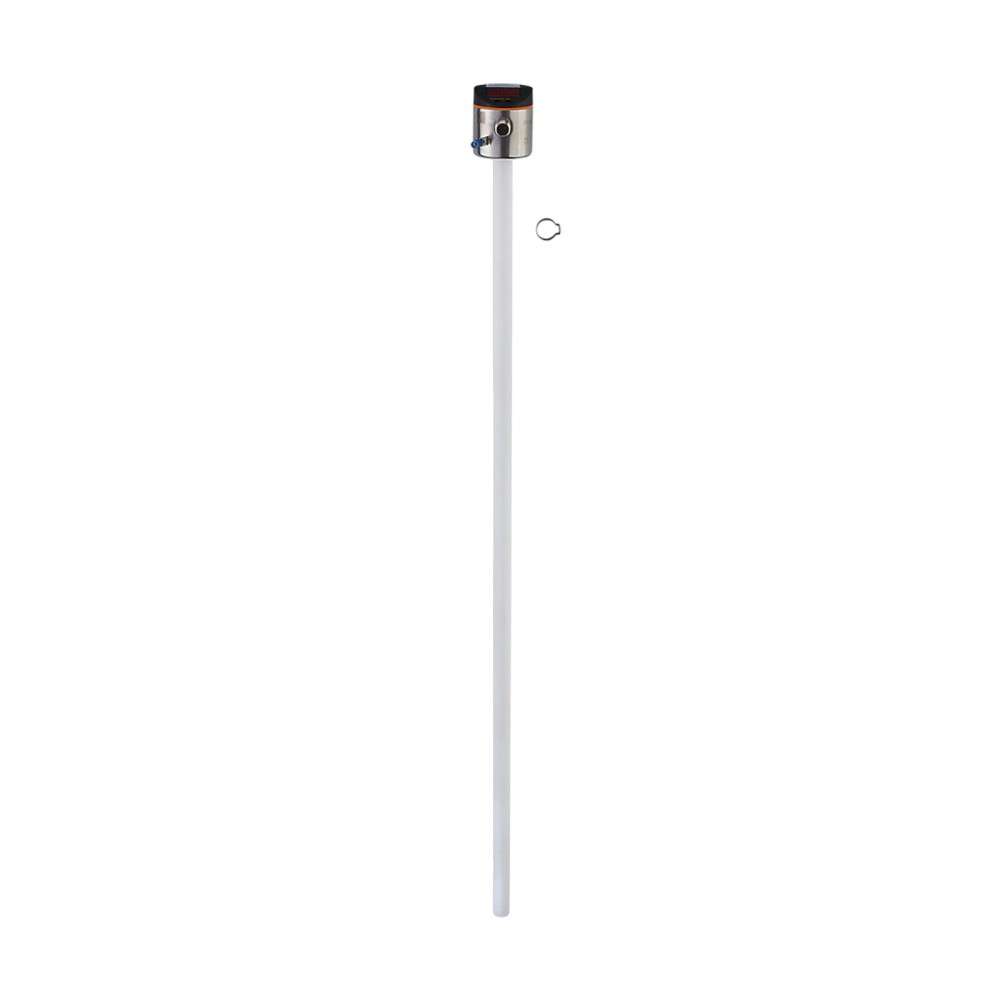

Sobre o Sensor eletrônico de nível e temperatura IFM LT3024 com IO-Link, sonda de 728 mm

O IFM LT3024 é um sensor eletrônico para monitoramento de nível e temperatura de fluidos. Possui sonda de 728 mm e oferece sinais de comutação PNP/NPN, sinal analógico e comunicação IO-Link. A faixa informada para o fluido é de 0 a 70 °C, com condições específicas para refrigerantes lubrificantes, água e óleo.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	LT3024
Funções	Monitoramento de nível e temperatura
Comprimento da sonda	728 mm
Sinais	Comutação PNP/NPN e sinal analógico
Comunicação	IO-Link
Temperatura do fluido	0 a 70 °C, conforme as condições indicadas
Conector	Circular metálico roscado
Material informado	Aço inoxidável e plástico
GTIN	4021179295277

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações que precisam monitorar nível e temperatura de fluidos com uma sonda de 728 mm.
Aplicações com refrigerantes lubrificantes, água ou óleo dentro das faixas de temperatura informadas pelo fabricante.
Instalações cujo sistema de controle possa utilizar os sinais PNP/NPN, de comutação, analógico ou IO-Link disponíveis.

⚠ Considere outro se precisa de:

Não selecionar para fluido ou condição de processo cuja compatibilidade química, temperatura ou instalação não tenha sido confirmada no datasheet do fabricante.
Não presumir compatibilidade com uma entrada, protocolo ou pinagem específica sem conferir os dados elétricos completos do LT3024 e do equipamento conectado.

APLICAÇÕES E USO

Monitoramento de nível e temperatura em aplicações com refrigerantes lubrificantes, água ou óleo, observando a faixa de 0 a 35 °C indicada para esses fluidos.
Aplicações que operem entre 35 e 55 °C com o tubo isolante térmico E43102, conforme condição informada pelo fabricante.
Integração em sistemas que utilizem IO-Link, sinais PNP/NPN de comutação ou sinal analógico; validar parâmetros e entradas do controlador no datasheet.
A adequação a outros fluidos, condições de processo ou temperaturas não pode ser determinada apenas com os dados resumidos; confirmar compatibilidade e limites na documentação oficial.

COMO ESCOLHER

Antes de comprar o Sensor eletrônico de nível e temperatura IFM LT3024 com IO-Link, sonda de 728 mm, verifique estes pontos:

Quando escolher o LT3024

Escolha este modelo quando a aplicação exigir monitoramento eletrônico de nível e temperatura, a sonda de 728 mm for adequada à instalação e a integração puder utilizar uma das saídas ou a comunicação informadas.

Quando confirmar os dados antes da seleção

Consulte o datasheet antes de especificar se a temperatura ou o fluido estiver fora das condições resumidas nesta ficha, ou se forem necessários detalhes de faixa de medição, precisão, conexão de processo, pinagem ou parâmetros de saída.

Quando avaliar outra configuração

Se a instalação exigir comprimento de sonda, conexão, interface ou condição operacional diferentes, compare esses requisitos com a documentação oficial e selecione uma configuração que os atenda. Esta ficha não informa modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca indicada nos dados do produto.
Modelo e SKU	LT3024	Identificação do modelo e do item.
GTIN	4021179295277	Código de identificação comercial informado.
Categoria	Sensor eletrônico para nível e temperatura	Funções declaradas para o produto.

Medição e aplicação
Variáveis monitoradas	Nível e temperatura	Funções indicadas na ficha; faixas de medição e precisão não foram informadas no contexto.
Comprimento da sonda	728 mm	Comprimento informado para a sonda.
Fluidos citados	Refrigerantes lubrificantes, água e óleo	Fluidos associados à faixa de 0 a 35 °C na ficha.
Temperatura do fluido	0 a 70 °C	Faixa geral informada no contexto; observar as condições específicas indicadas para os fluidos e o tubo isolante.
Temperatura com tubo isolante térmico E43102	35 a 55 °C	Faixa explicitamente associada ao uso do tubo isolante térmico E43102.
Temperatura para refrigerantes lubrificantes, água e óleo	0 a 35 °C	Condição indicada no contexto para esses fluidos.

Saídas e comunicação
Sinal de comutação	PNP/NPN	Tipos de sinal de comutação informados; parâmetros elétricos detalhados não constam no contexto.
Sinal analógico	Disponível	A presença é informada, mas o tipo e os parâmetros não foram especificados no contexto.
Comunicação	IO-Link	Interface declarada para o produto; versão e demais parâmetros não informados no contexto.

Construção e conexão

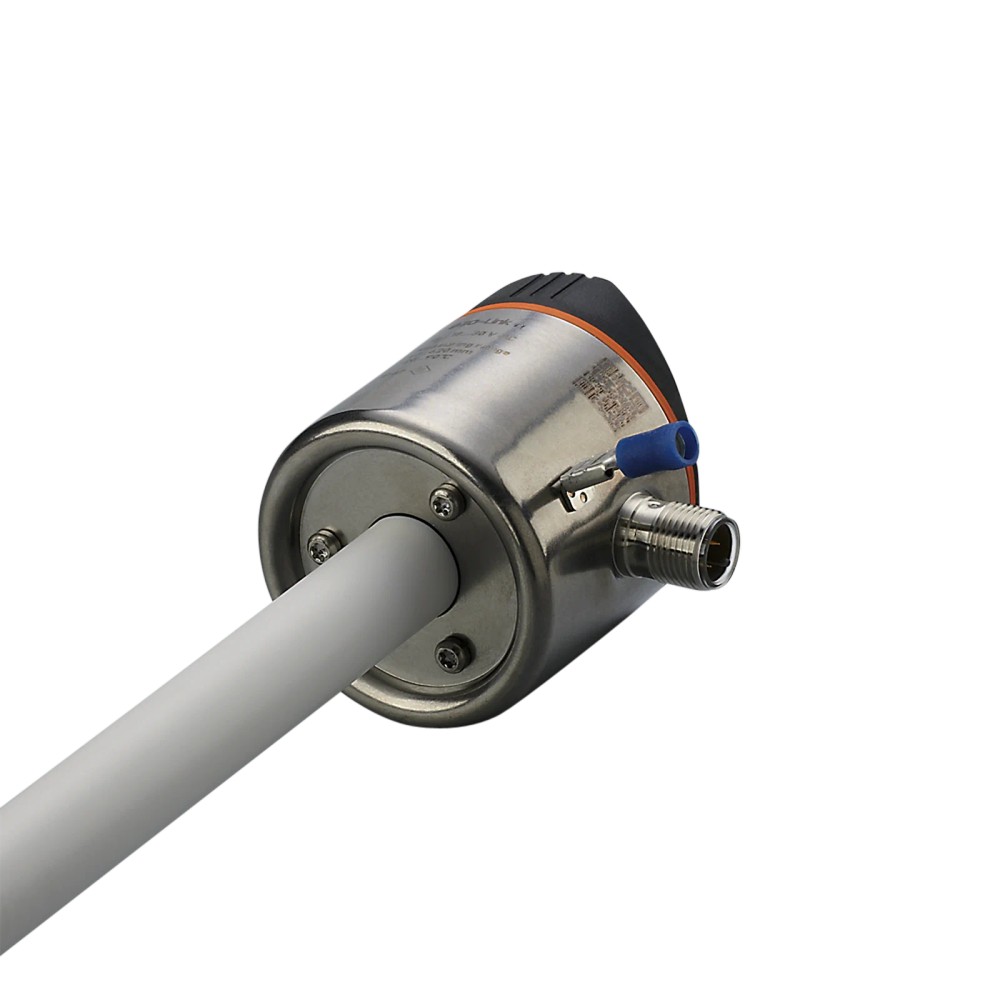

Formato	Cilíndrico com haste longa	Descrição de formato informada na ficha.
Material	Aço inoxidável e plástico	Materiais declarados; a ficha não detalha a composição de cada parte.
Conector	Circular metálico roscado	Descrição disponível da conexão elétrica; tipo, dimensões e pinagem devem ser confirmados no datasheet.
Conexão de processo	Não especificada no contexto disponibilizado	Consultar o datasheet ou desenho do fabricante para confirmar a interface mecânica.

Identificação visual e massa

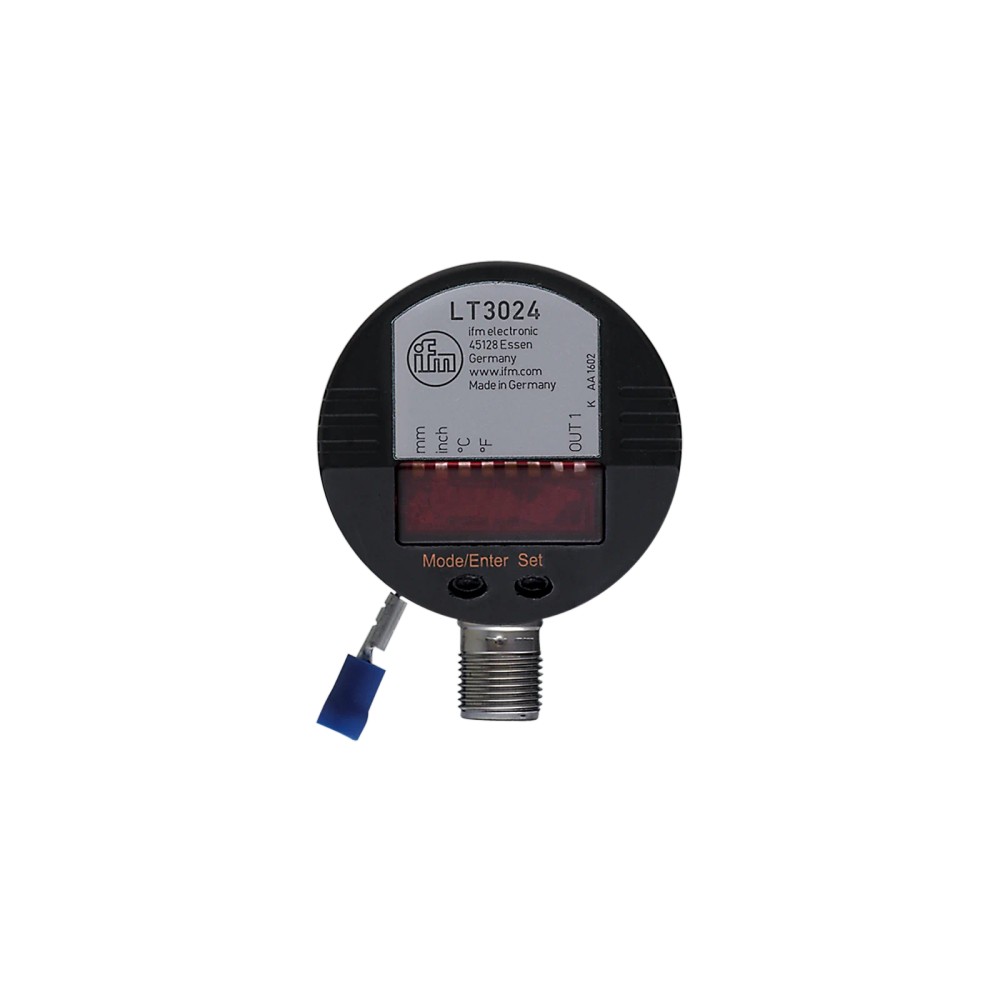

Display	Digital	Tipo de display declarado na ficha.
Cor	Prata, preto, branco e metálico	Cores informadas no cadastro do produto.
Peso	556,3 g	Valor presente nos atributos do catálogo; conferir a documentação do fabricante para a configuração fornecida.

COMPATIBILIDADE

Comunicação

• IO-Link

• Sinal de comutação PNP/NPN

• Sinal analógico; tipo e parâmetros não informados nesta ficha

Conexões

Elétrica Conector circular metálico roscado. Pinagem, número de pinos, alimentação e parâmetros elétricos não estão especificados nesta ficha; verificar o datasheet do LT3024 antes de conectar.

Processo A conexão mecânica de processo não está especificada na ficha disponibilizada. Confirmar rosca, dimensões e requisitos de montagem no datasheet ou desenho do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada IO-Link e configuração compatível com o LT3024	✓	IO-Link está indicado entre as interfaces do produto; os detalhes de integração devem ser confirmados no datasheet.
Sistema que recebe sinais de comutação PNP ou NPN	✓	A ficha informa PNP/NPN e sinal de comutação, mas não apresenta parâmetros elétricos suficientes para validar uma entrada específica.
Aplicação com refrigerante lubrificante, água ou óleo entre 0 e 35 °C	✓	Essa condição de temperatura e esses fluidos estão indicados na ficha do produto.
Aplicação entre 35 e 55 °C que utilize o tubo isolante térmico E43102	✓	A ficha informa essa faixa especificamente com o tubo isolante térmico E43102; confirmar as demais condições de instalação no fabricante.
Montagem que exige uma conexão de processo ou pinagem determinada	✗	A ficha disponibilizada não informa a conexão mecânica de processo nem a pinagem. A adequação não pode ser confirmada sem consultar o datasheet.

INSTALAÇÃO

Como instalar o Sensor eletrônico de nível e temperatura IFM LT3024 com IO-Link, sonda de 728 mm

Confira no datasheet se as condições do fluido, a temperatura e a aplicação correspondem às especificações do LT3024.
Verifique o comprimento de sonda de 728 mm e confirme no desenho do fabricante se a geometria atende ao espaço de montagem disponível.
Confirme a conexão mecânica de processo e os requisitos de montagem no datasheet; esses detalhes não estão especificados nesta ficha.
Identifique no datasheet a pinagem, a alimentação e os parâmetros elétricos antes de realizar qualquer ligação.
Conecte o sensor à entrada ou à interface compatível do sistema de controle, respeitando a configuração elétrica indicada pelo fabricante.
Após a instalação, verifique a leitura e os sinais no sistema de controle e confirme a comunicação IO-Link, quando utilizada, conforme a documentação do fabricante.

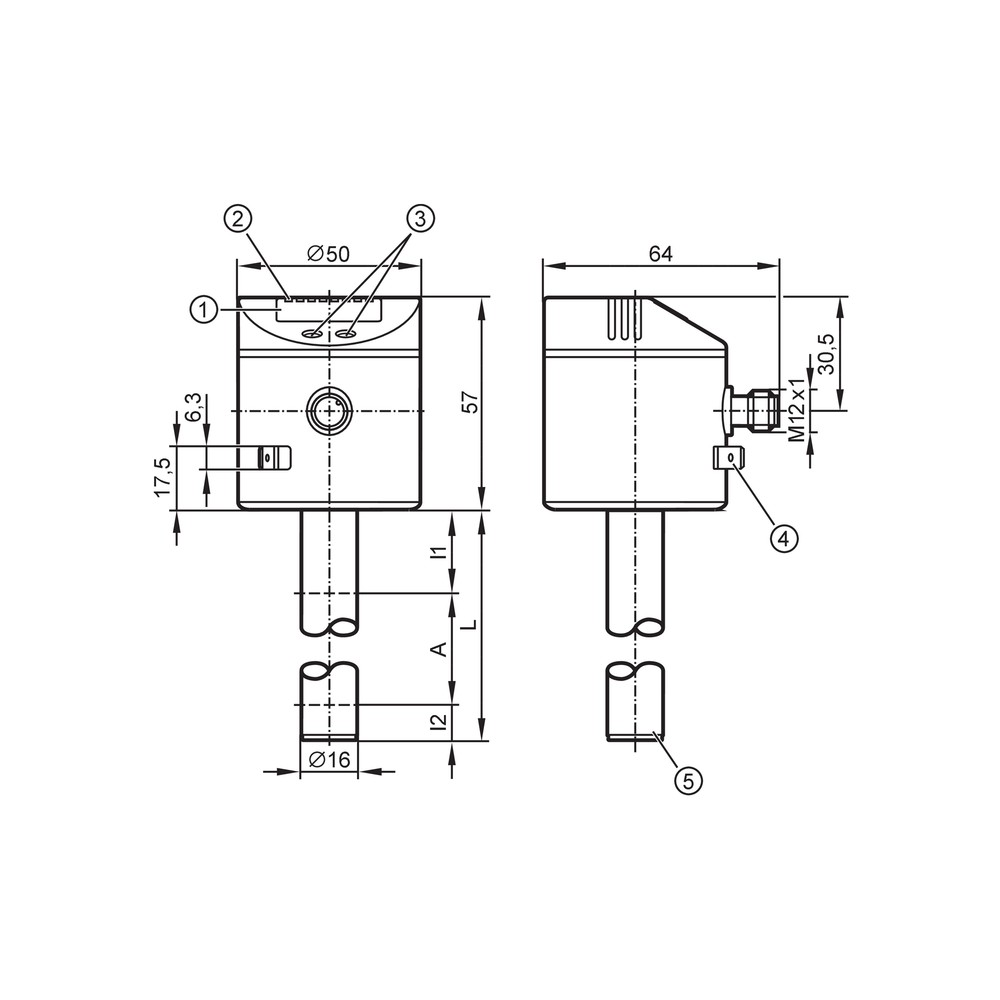

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura no sistema de controle.	Pode haver divergência entre a ligação realizada e os requisitos de alimentação, pinagem ou entrada do sistema.	Compare a ligação com o esquema e os dados elétricos do datasheet e verifique se a entrada do controlador é compatível com o sinal utilizado.
A leitura de nível ou temperatura não corresponde ao comportamento esperado do processo.	A condição do fluido, a faixa de operação ou a instalação pode não corresponder às condições especificadas.	Confirme o fluido e a temperatura de operação e compare a instalação com as instruções e limites do datasheet.
O controlador não reconhece a comunicação IO-Link.	A interface, a configuração do controlador ou a ligação podem não estar compatíveis com o sensor.	Verifique a conexão e as configurações de comunicação conforme o datasheet e a documentação do controlador; não presuma compatibilidade apenas pela presença de IO-Link.
O sinal de comutação ou analógico não é recebido corretamente.	A entrada do sistema pode não corresponder ao tipo ou aos parâmetros de saída configurados.	Confirme no datasheet o tipo e os parâmetros da saída utilizada e compare-os com as especificações da entrada do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM LT3024 (PT-BR) (Datasheet) Desenho em escala do LT3024 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LT3024 e para que serve?

É um sensor eletrônico para monitoramento de nível e temperatura de fluidos. A ficha informa sonda de 728 mm, sinais PNP/NPN, sinal analógico e IO-Link.

Com quais sinais e interfaces posso integrar o LT3024?

A ficha informa sinais de comutação PNP/NPN, sinal analógico e comunicação IO-Link. Confirme no datasheet os parâmetros elétricos e a compatibilidade com a entrada do controlador.

O sensor acompanha cabo, tubo isolante ou outros acessórios?

Os dados disponíveis não especificam acessórios incluídos. O tubo isolante térmico E43102 é citado como condição para uma faixa de temperatura, mas a ficha não informa que ele acompanhe o sensor.

O LT3024 serve para qualquer fluido ou temperatura?

Não é possível confirmar compatibilidade com qualquer fluido ou condição. A ficha cita refrigerantes lubrificantes, água e óleo a 0 a 35 °C, além de outras condições térmicas que devem ser observadas conforme o datasheet.

Posso usar o LT3024 acima de 55 °C?

A ficha informa uma faixa geral de 0 a 70 °C, mas não detalha nesse resumo as condições necessárias para toda a faixa. Confirme no datasheet se o fluido e a instalação atendem aos limites aplicáveis.

O que verificar se o sensor não aparece no controlador?

Verifique primeiro a alimentação, a pinagem e a compatibilidade da entrada com o sinal utilizado, consultando o datasheet. Se estiver usando IO-Link, confira também a ligação e a configuração da interface.

O que pode causar uma leitura inesperada de nível ou temperatura?

Uma condição de processo fora das especificações ou uma instalação incompatível pode afetar a leitura. Compare o fluido, a temperatura e a montagem com as instruções do fabricante antes de substituir o sensor.

Devo escolher o LT3024 ou um sensor que mede apenas uma variável?

O LT3024 é indicado na ficha para monitoramento de nível e temperatura. Compare as funções, as interfaces e as condições de processo requeridas com as especificações oficiais de cada alternativa; não há dados de outros modelos nesta ficha.

Como confirmo se a sonda cabe na instalação?

Compare o comprimento de sonda de 728 mm com o espaço disponível e consulte o desenho do fabricante para verificar as dimensões de montagem. A conexão de processo não está detalhada nesta ficha.

Como conectar o LT3024 sem errar a pinagem?

Consulte o datasheet antes de realizar a ligação, pois a pinagem e os detalhes elétricos não estão especificados nos dados resumidos. Use o tipo de saída ou a comunicação que corresponda à entrada disponível no sistema.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para o sensor. (Ref.: comunicação IO-Link)

PNP/NPN

Tipos de saída de comutação informados para o produto; os parâmetros elétricos devem ser consultados no datasheet. (Ref.: sinal de comutação PNP/NPN)

Sinal analógico

Saída informada para transmitir uma variável ao sistema de controle; tipo e parâmetros não constam nesta ficha. (Ref.: sinal analógico)

Sonda

Parte alongada do sensor utilizada na instalação de medição; o comprimento declarado é 728 mm. (Ref.: comprimento da sonda)

Tubo isolante térmico

Acessório identificado como condição para a faixa de 35 a 55 °C; a ficha não informa que esteja incluído. (Ref.: E43102)
