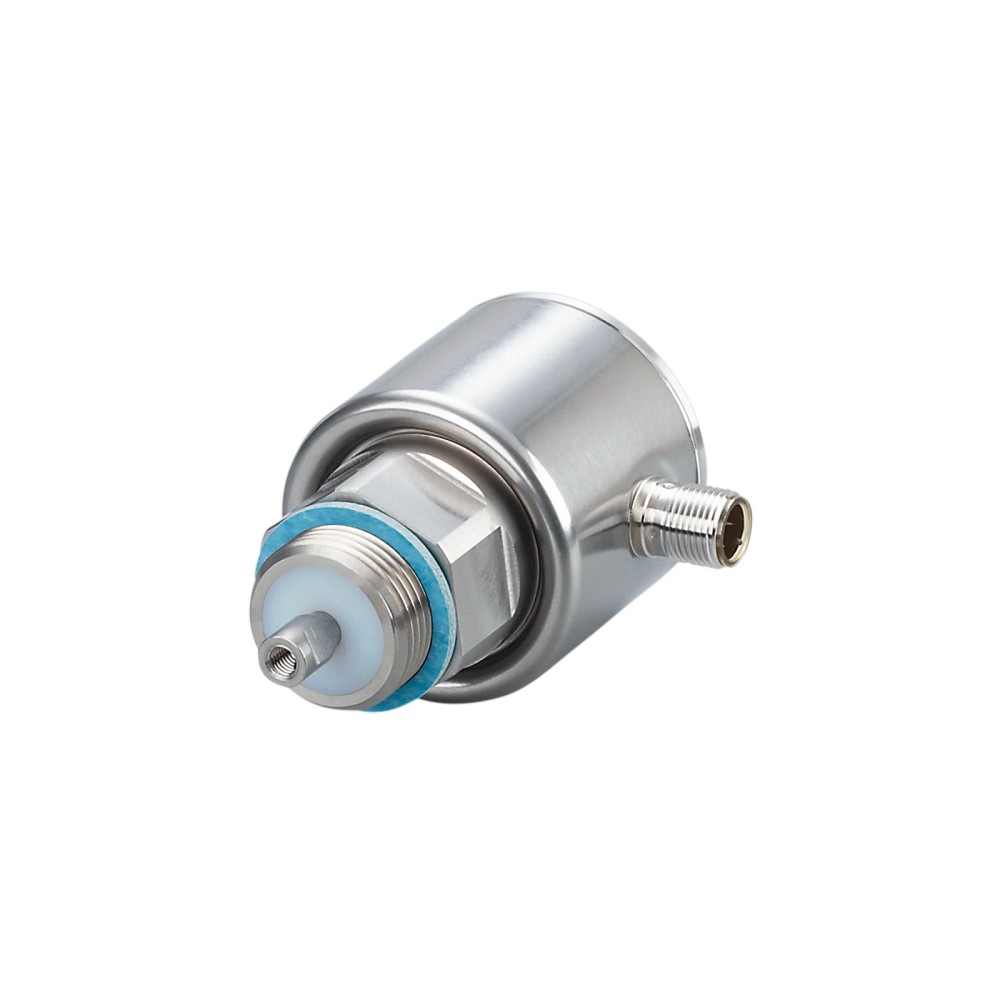

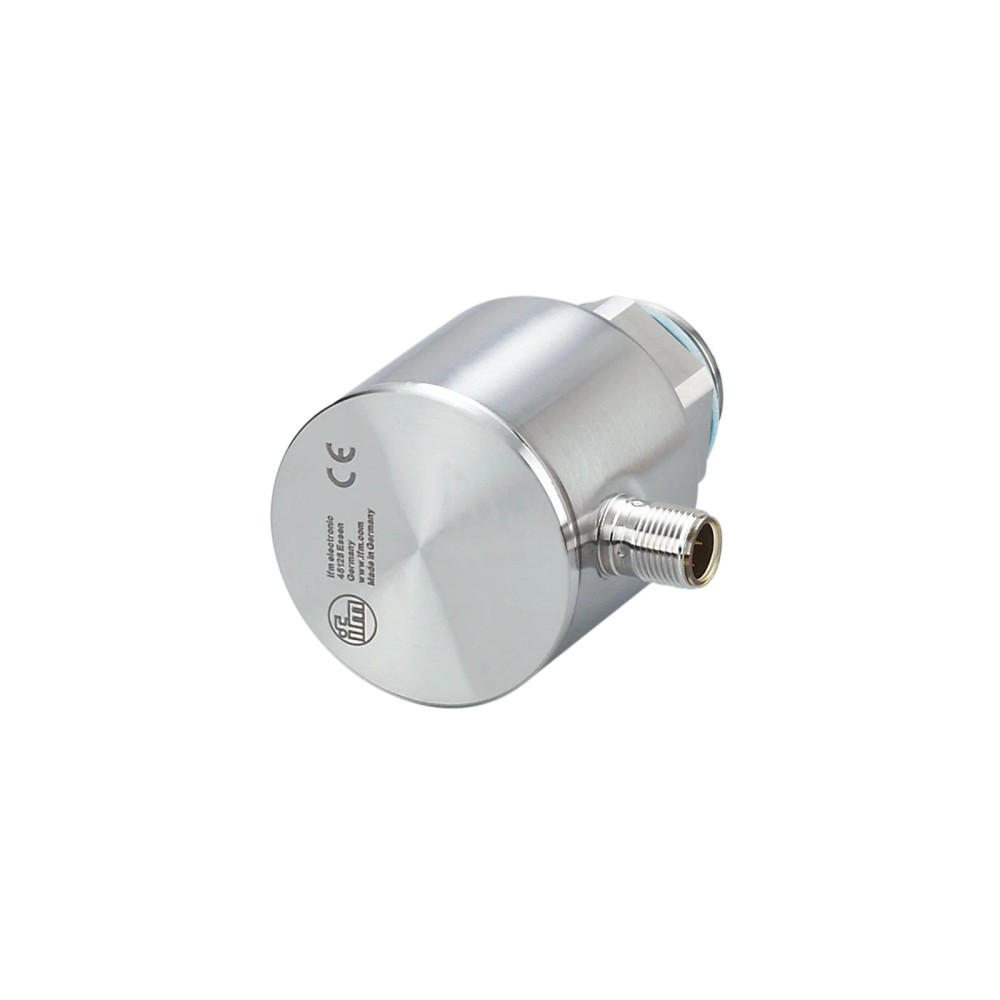

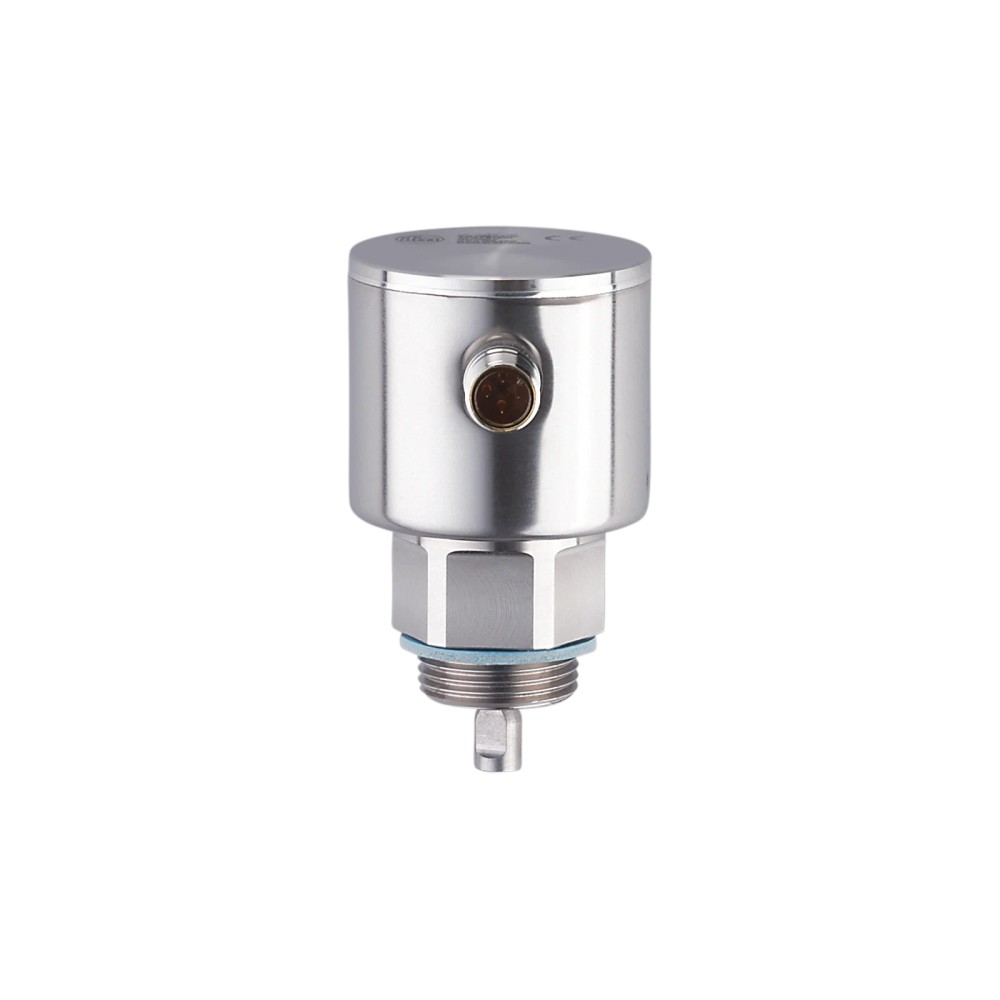

Sobre o Sensor de Nível Contínuo por Microondas Guiadas ifm LR9020, PNP, Analógico e IO-Link, 16 bar
O ifm LR9020 é um sensor eletrônico para medição contínua de nível por microondas guiadas em líquidos. É indicado para água, fluidos à base de água, óleos e substâncias à base de óleo, conforme as condições de instalação especificadas pelo fabricante. Possui saída PNP, saída analógica configurável em tensão ou corrente e comunicação IO-Link. A conexão de processo é G 3/4 externa e a resistência à pressão nominal informada é de 16 bar.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | LR9020 |
| Princípio de medição | Microondas guiadas (guia de onda radar) |
| Fluidos recomendados | Água, fluidos à base de água, óleos e substâncias à base de óleo |
| Saídas | PNP; analógica; IO-Link |
| Conexão de processo | G 3/4 rosca externa |
| Resistência à pressão | 16 bar / 1,6 MPa |
| Comprimento da sonda | 100 a 1600 mm |
| Alimentação | 18 a 30 V DC |
| Temperatura do processo | -25 a 80 °C; 90 °C por menos de 1 h |
| Grau de proteção | IP 68 e IP 69K |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição contínua de nível em aplicações industriais com líquidos compatíveis: água, fluidos à base de água, óleos e substâncias à base de óleo.
- Instalações cujo processo permita conexão G 3/4 externa, pressão de até 16 bar e temperatura dentro da faixa especificada.
- Aplicações que necessitem de integração por IO-Link e/ou saída analógica e PNP.
⚠ Considere outro se precisa de:
- Não selecione para processos que excedam a pressão máxima informada de 16 bar ou a faixa de temperatura de processo especificada.
- Não use com substâncias cuja constante dielétrica seja inferior a 1,8; para substâncias com DK de 1,8 a 5, como óleos, a ficha indica necessidade de tubo coaxial para operação.
- Não considere compatível com um bocal ou conexão de processo diferente de G 3/4 externa sem confirmar a adaptação mecânica necessária.
APLICAÇÕES E USO
- Aplicação comprovada: medição contínua de nível em líquidos industriais, incluindo água e fluidos à base de água, conforme lista de fluidos recomendados pelo fabricante.
- Aplicação comprovada: óleos e substâncias à base de óleo; para constante dielétrica de 1,8 a 5, a ficha exige tubo coaxial para operação.
- Possibilidade condicionada: integração a sistemas de automação por IO-Link ou saída analógica, desde que sejam respeitados os requisitos elétricos, de configuração e de conexão indicados.
- Limitações operacionais: pressão até 16 bar; temperatura de processo de -25 a 80 °C, com 90 °C por menos de 1 hora; sonda de 100 a 1600 mm. A ficha não valida qualquer fluido ou geometria de reservatório além das condições listadas.
COMO ESCOLHER
Antes de comprar o Sensor de Nível Contínuo por Microondas Guiadas ifm LR9020, PNP, Analógico e IO-Link, 16 bar, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor de nível contínuo por microondas guiadas | Tipo de medição indicado para líquidos em aplicações industriais. |
| Marca | ifm / ifm electronic | Fabricante informado no cadastro do produto. |
| Modelo e SKU | LR9020 | Identificação do produto. |
| GTIN | 4021179288675 | Código comercial informado no anúncio. |
| Aplicação | Aplicações industriais | Aplicação descrita na ficha. |
| Fluidos recomendados | Água; fluidos à base de água; óleos; substâncias à base de óleo | Lista de fluidos indicada pelo fabricante. |
| Substâncias | Fluidos líquidos | Estado de substância indicado na ficha. |
| Princípio de medida | Guia de onda radar | Princípio de medição por microondas guiadas. |
| Constante dielétrica da substância | ≥ 1,8; para DK 1,8 a 5, por exemplo óleos, é necessário tubo coaxial para operação | Condição de aplicação indicada na ficha. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída elétrica indicado. |
| Tensão de operação | 18 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 25 mA | Consumo informado na ficha. |
| Classe de proteção elétrica | III | Classificação de proteção especificada. |
| Proteção contra inversão de polaridade | Sim | Proteção elétrica indicada. |
| Proteção contra sobrecarga | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim | Proteção indicada; versão térmica, pulsada. |
| Versão da proteção contra curto-circuito | Térmico, pulsado | Modo de atuação informado. |
| Carga máxima | 500 Ω | Carga máxima indicada na ficha. |
| Resistência de carga mínima | 2000 Ω | Valor declarado para a saída analógica; confirme aplicação e ligação no datasheet. |
| Entradas e saídas | ||
|---|---|---|
| Saídas totais | 2 | Quantidade total indicada na ficha. |
| Saída OUT1 | IO-Link | Função atribuída à saída OUT1. |
| Saída OUT2 | Saída analógica | Função atribuída à saída OUT2. |
| Saída analógica em tensão | 0 a 10 V, invertível | Faixa e configuração disponíveis. |
| Saída analógica em corrente | 4 a 20 mA, invertível | Faixa e configuração disponíveis. |
| Quantidade de saídas analógicas | 1 | Quantidade indicada na ficha. |
| Dados do processo analógicos | 1 | Quantidade de dados analógicos de processo indicada. |
| Faixa de medição e desempenho | ||
|---|---|---|
| Comprimento da sonda L | 100 a 1600 mm | Faixa de comprimentos especificada. |
| Resolução | 1 mm | Resolução declarada. |
| Erro de medição | ± 7 mm | Erro de medição informado. |
| Repetibilidade | ± 5 mm | Repetibilidade declarada. |
| Erro de offset | 5 mm | Valor de offset informado. |
| Zona ativa A | L - 40 mm; em configuração para óleo e substâncias à base de óleo: L - 60 mm | Comprimento de zona ativa conforme configuração indicada. |
| Zona inativa I1 / I2 | 30 / 10 mm; em configuração para óleo e substâncias à base de óleo: 30 / 30 mm | Zonas inativas conforme configuração indicada. |
| Frequência de medição | 4 Hz | Frequência especificada. |
| Pressão e condições de processo | ||
|---|---|---|
| Resistência à pressão | 16 bar / 1,6 MPa | Limite nominal informado. |
| MAWP em aplicações segundo CRN | 16 bar | Pressão máxima de trabalho informada para aplicações segundo CRN. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Valor de resistência ao vácuo declarado. |
| Temperatura do processo | -25 a 80 °C; 90 °C por menos de 1 hora | Faixa de operação e condição temporária informadas. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface declarada. |
| Revisão IO-Link | 1.1 | Versão da interface informada. |
| Padrão SDCI | IEC 61131-9 CDV | Padrão indicado na ficha. |
| Tipo de transferência | COM2, 38,4 kBaud | Taxa e tipo de transferência especificados. |
| DeviceID | 578 | Identificador de dispositivo informado. |
| Classe de master port exigida | A | Requisito para integração IO-Link. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Tempo mínimo informado para o ciclo de processo. |
| Conexões e dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 3/4 rosca externa | Interface mecânica do processo. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Conector elétrico especificado. |
| Conceito de montagem | Modular de sondas | Conceito construtivo informado. |

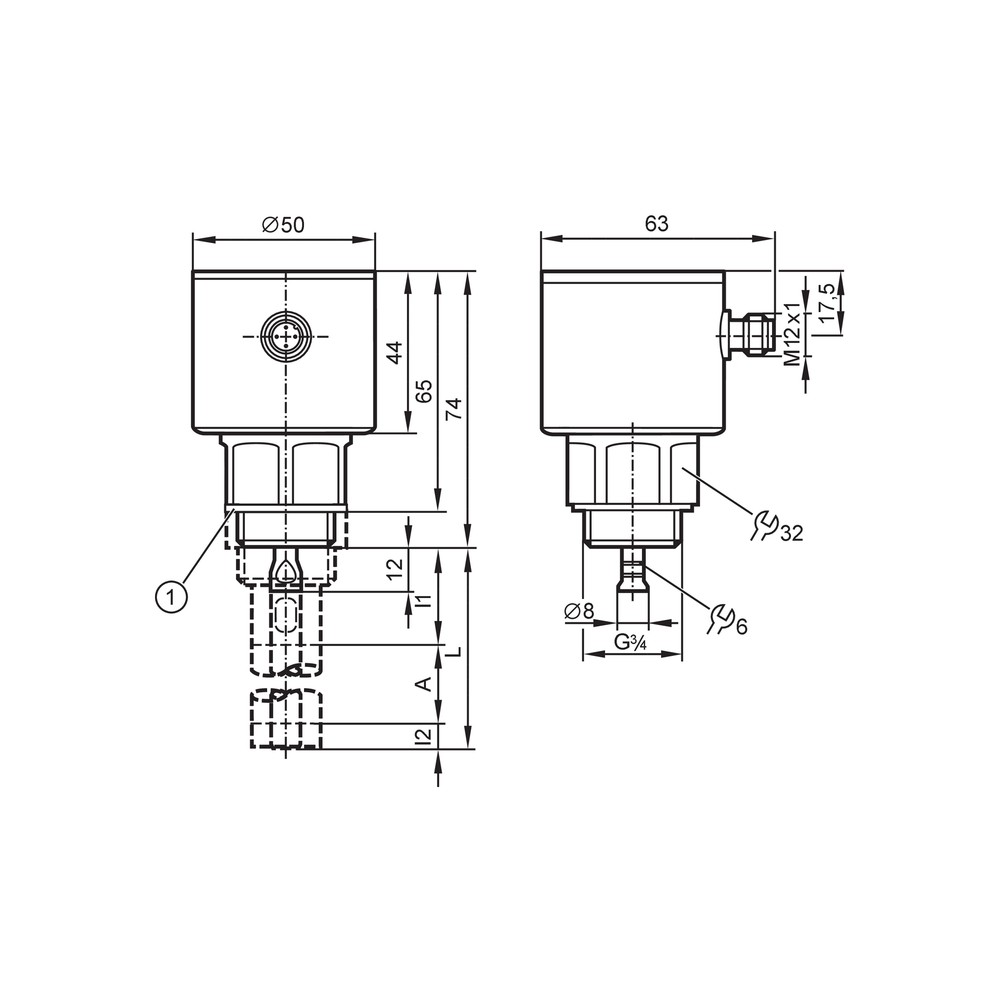

| Dimensões | Ø 50 mm; comprimento 86 mm | Dimensões declaradas; consulte o desenho dimensional para referência completa. |
| Peso | 470,9 g | Peso informado no cadastro técnico. |
| Materiais do produto | 1.4301 (aço inoxidável / 304); 1.4404 (aço inoxidável / 316L); FKM; PEI | Materiais gerais listados na ficha. |
| Materiais em contato com o fluido | 1.4305 (aço inoxidável / 303); conexão de sondas: 1.4435 (aço inoxidável / 316L); PTFE; FKM; vedação: NBR reforçado com fibras | Materiais de contato declarados; confirmar compatibilidade química com o fluido específico. |
| Característica dos contatos | Contatos banhados a ouro | Característica especial indicada. |
| Condições ambientais e robustez | ||
|---|---|---|
| Temperatura ambiente | -25 a 60 °C | Faixa ambiental especificada. |
| Temperatura de armazenamento | -40 a 85 °C | Faixa de armazenamento informada. |
| Grau de proteção | IP 68 e IP 69K; IP 68 conforme condição de 7 dias, 1 m de profundidade e 0,1 bar | Grau e condição de ensaio indicados na ficha; não extrapolar para outras condições. |
| Resistência a choques | DIN EN 60068-2-27: 50 g (11 ms) / 25 g (6 ms), com sonda de referência de 0,5 m | Valores e condição de ensaio especificados. |
| Resistência a vibrações | DIN EN 60068-2-6: 5 g (10 a 2000 Hz) / 1 g (5 a 200 Hz), com sonda de referência de 0,5 m | Valores e condição de ensaio especificados. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 em reservatórios metálicos fechados; DIN EN 61000-6-4 em reservatórios plásticos ou metálicos abertos | Normas e condições de aplicação EMC listadas na ficha. |
| Tempos e vida útil declarada | ||
|---|---|---|
| Retardo de prontidão | < 3 s | Tempo informado até prontidão. |
| MTTF | 239 anos | Valor declarado no cadastro; não representa prazo de garantia nem vida útil garantida. |
| Conformidade e identificação regulatória | ||
|---|---|---|
| Número do arquivo UL | E174191 | Identificação UL informada. |
| Número de aprovação UL | H009 | Número informado na ficha. |
| NCM | 9026.10.29 | Código fiscal informado. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Reservatório com água ou fluido à base de água, conexão G 3/4 e condições dentro dos limites do sensor | ✓ | Esses fluidos são listados como recomendados; devem ser respeitados os limites de pressão, temperatura e instalação. |
| Aplicação com óleo ou substância à base de óleo e constante dielétrica entre 1,8 e 5 | ✓ | A ficha lista esses fluidos, mas especifica que é necessário tubo coaxial para operação nessa faixa de constante dielétrica. |
| Sistema IO-Link com master port classe A e comunicação COM2 | ✓ | A ficha especifica IO-Link revisão 1.1, COM2 a 38,4 kBaud e master port classe A. |
| Processo acima de 16 bar | ✗ | A resistência à pressão especificada é 16 bar / 1,6 MPa. |
| Processo fora de -25 a 80 °C, com 90 °C permitido por menos de 1 hora | ✗ | A temperatura do processo informada é -25 a 80 °C; 90 °C é indicada somente por menos de 1 hora. |
| Instalação que exige conexão de processo diferente de G 3/4 externa, sem adaptação validada | ✗ | A conexão documentada é G 3/4 rosca externa; outra interface mecânica não está confirmada na ficha. |
INSTALAÇÃO
Como instalar o Sensor de Nível Contínuo por Microondas Guiadas ifm LR9020, PNP, Analógico e IO-Link, 16 bar
- Confirme o fluido, a constante dielétrica e, para DK entre 1,8 e 5, a necessidade de tubo coaxial indicada pelo fabricante.
- Verifique se o comprimento da sonda, a conexão G 3/4 externa, a pressão e a temperatura do processo correspondem aos requisitos da instalação.
- Consulte o desenho dimensional e valide espaço, montagem e posição da sonda no reservatório antes da instalação.
- Monte a conexão de processo conforme as instruções oficiais do fabricante; a ficha fornecida não especifica torque de aperto.
- Conecte o M12 de codificação A e faça a ligação elétrica conforme o esquema de pinos oficial, respeitando alimentação de 18 a 30 V DC e a configuração pretendida de saídas.
- Configure e valide a comunicação IO-Link ou a saída analógica/PNP com o sistema de controle, conferindo o sinal de nível antes de colocar o processo em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O valor de nível permanece fixo ou não acompanha a alteração do líquido. | Ligação, configuração da saída ou comunicação IO-Link incompatível com a entrada do sistema; também pode haver configuração inadequada para o fluido. | Compare a configuração selecionada com a entrada do controlador e consulte o datasheet e os parâmetros IO-Link do LR9020; confirme o fluido e a necessidade de tubo coaxial para DK de 1,8 a 5. |
| O sinal analógico fica fora da escala esperada. | Modo de saída selecionado (0 a 10 V ou 4 a 20 mA), sentido invertido ou parametrização da escala incompatível com o controlador. | Confira o modo e a possibilidade de inversão configurados no sensor e verifique se a entrada do controlador corresponde ao tipo de sinal utilizado. |
| O sensor não estabelece comunicação IO-Link. | Master port incompatível com a classe exigida, conexão elétrica incorreta ou parâmetros de comunicação divergentes. | Confirme master port classe A, revisão IO-Link 1.1, COM2 a 38,4 kBaud, DeviceID 578 e ligação conforme o esquema oficial. |
| A leitura é instável ou não representa o nível esperado em óleo. | Configuração de aplicação incompatível com as propriedades dielétricas do fluido ou ausência do tubo coaxial requerido para DK de 1,8 a 5. | Verifique a constante dielétrica e a configuração mecânica indicada pelo fabricante para o fluido; consulte o datasheet antes de alterar a instalação. |
