Sensor de Nível Contínuo ifm LR7300

Pré-visualizar: LR7300 IFM - Sensor de Nível Contínuo ifm Medição de fluidos Microondas Guiadas IO-Link

LR7300 IFM - Sensor de Nível Contínuo ifm Medição de fluidos Microondas Guiadas IO-Link

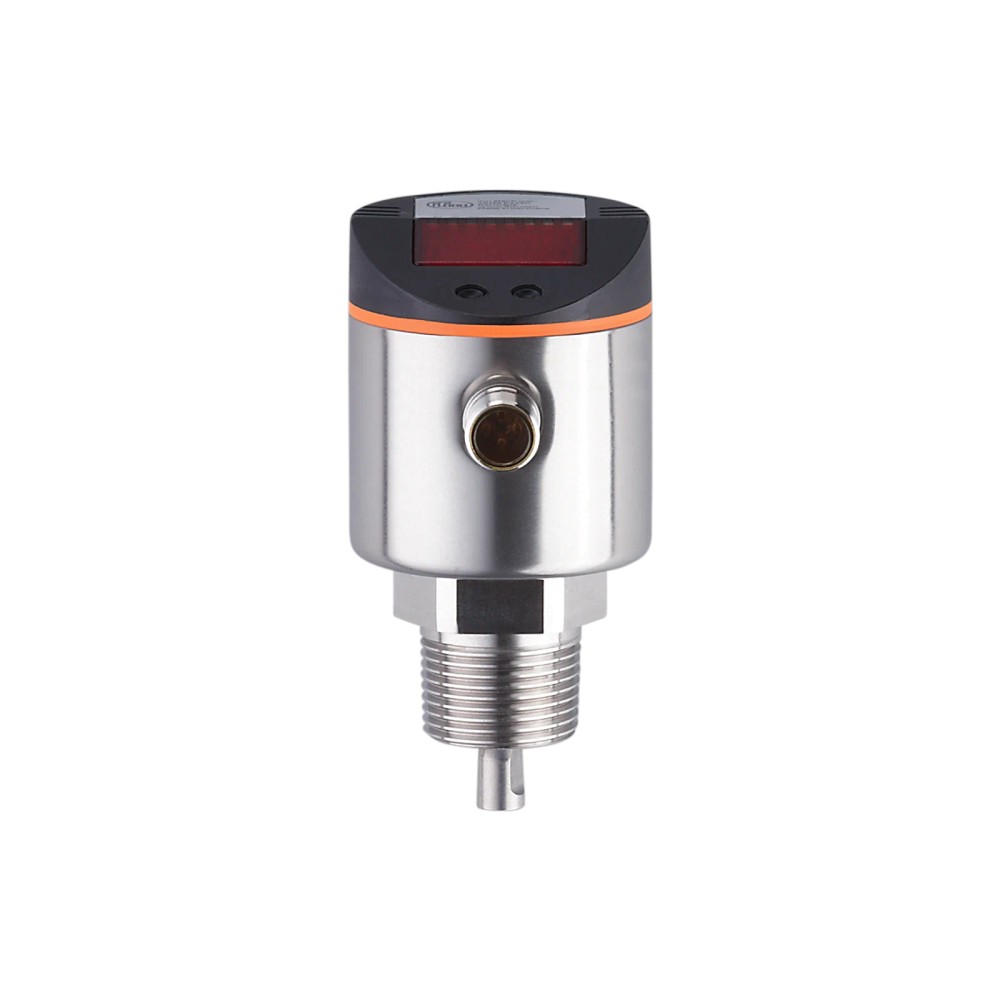

Imagem meramente ilustrativa

R$ 4.209,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR7300
EAN: 4021179149976
NCM do produto: 90261029

Destaques do Produto Tipo de sensor Nível...mais

Fechar menu

Saiba mais sobre: "LR7300 IFM - Sensor de Nível Contínuo ifm Medição de fluidos Microondas Guiadas IO-Link"

Destaques do Produto

Tipo de sensor

Nível contínuo (Microondas guiadas)

Comunicação

IO-Link

Conexão de processo

3/4" NPT

Pressão máxima

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Contínuo ifm LR7300 - Microondas Guiadas IO-Link

O LR7300 é um sensor de nível contínuo de alta precisão projetado para monitorar fluidos à base de água em ambientes industriais. Utiliza tecnologia de microondas guiadas para oferecer leituras consistentes de 100 a 1600 mm com resolução de 1 mm. O dispositivo inclui duas saídas configuráveis (PNP/IO-Link) e possui robustez com grau de proteção IP 67 e resistência à pressão de 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Tecnologia	Microondas guiadas
Alcance da sonda	100...1600 mm
Saídas	2x PNP / IO-Link
Conexão	3/4" NPT
Proteção IP	IP 67
Pressão	16 bar
Tensão	18...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fluidos à base de água
Reservatórios metálicos fechados
Aplicações que exigem comunicação via IO-Link
Sistemas de automação com controle de nível contínuo

⚠ Considere outro se precisa de:

Fluidos com constante dielétrica inferior a 5
Ambientes com pressão superior a 16 bar
Processos com temperatura contínua acima de 80°C
Tanques sem vedação adequada ou sujeitos a vácuo extremo

APLICAÇÕES E USO

Monitoramento contínuo de nível em tanques de água e fluidos aquosos.
Aplicações industriais que exigem integração de dados via IO-Link.
Processos de automação onde a medição precisa é crítica para controle de estoque.
Não utilizar em fluidos com constante dielétrica < 5.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Contínuo ifm LR7300 - Microondas Guiadas IO-Link, verifique estes pontos:

Quando escolher o LR7300

Ideal para processos industriais com fluidos condutores (água) que exigem monitoramento contínuo, uso de IO-Link para diagnóstico ou integração em sistemas digitais.

Quando buscar outra alternativa

Busque outros modelos se o fluido for um óleo isolante (constante dielétrica < 5), se a temperatura exceder 80°C ou se a aplicação exigir especificações sanitárias especiais (EHEDG/3A) não cobertas por este modelo.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Medição
Tecnologia de medição	Microondas guiadas	Princípio de funcionamento para determinação de nível
Faixa de medição	100 a 1600 mm	Comprimento configurável da sonda
Precisão	± 7 mm	Erro de medição em condições operacionais

Dados Elétricos
Tensão de operação	18 a 30 V DC	Faixa nominal de alimentação
Saídas	2 x PNP / IO-Link	Configuração das saídas digitais
Consumo de corrente	< 30 mA	Eficiência energética do dispositivo

Dados Mecânicos e Construção
Conexão de processo	3/4" NPT rosca externa	Interface mecânica ao tanque
Grau de proteção	IP 67	Resistência a poeira e imersão temporária
Materiais em contato	Aço inoxidável 1.4305, 1.4435, PTFE, FKM	Compatibilidade química da sonda e conexão

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38,4 kBaud)

• Sinal de comutação binário (PNP)

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos

Processo 3/4" NPT rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tanques de água metálicos	✓	O sensor é otimizado para fluidos condutores e reservatórios metálicos (padrão EMC adequado).
Óleo lubrificante puro	✗	A constante dielétrica do óleo é geralmente inferior a 5, impossibilitando a medição por microondas guiadas.
Ambientes com vibração severa	✓	Atende a norma DIN EN 60068-2-6, resistente a vibrações industriais típicas.

INSTALAÇÃO

Como instalar o Sensor de Nível Contínuo ifm LR7300 - Microondas Guiadas IO-Link

Verifique se o tanque está despressurizado antes da instalação.
Aplique fita vedante ou composto adequado na rosca 3/4 NPT.
Insira a sonda no bocal de montagem e rosqueie manualmente até o firme aperto.
Conecte o cabo M12 de 4 pinos seguindo o diagrama de pinagem oficial.
Alinhe a sonda para garantir que não haja contato com as paredes do tanque.
Configure os pontos de comutação via display alfanumérico ou IO-Link.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras instáveis ou erros de medição	Acúmulo de resíduos no guia de onda	Realizar a limpeza da sonda conforme manual
Ausência de detecção de nível (constante dielétrica baixa)	Fluido incompatível	Verificar se o fluido possui constante dielétrica ≥ 5
Interferência eletromagnética ou reflexão falsa	Instalação mecânica incorreta	Verificar alinhamento da sonda em relação às paredes metálicas
Saída de comutação não opera	Sobrecarga na saída	Checar proteção contra curto-circuito e tensão de carga

DOCUMENTAÇÃO TÉCNICA

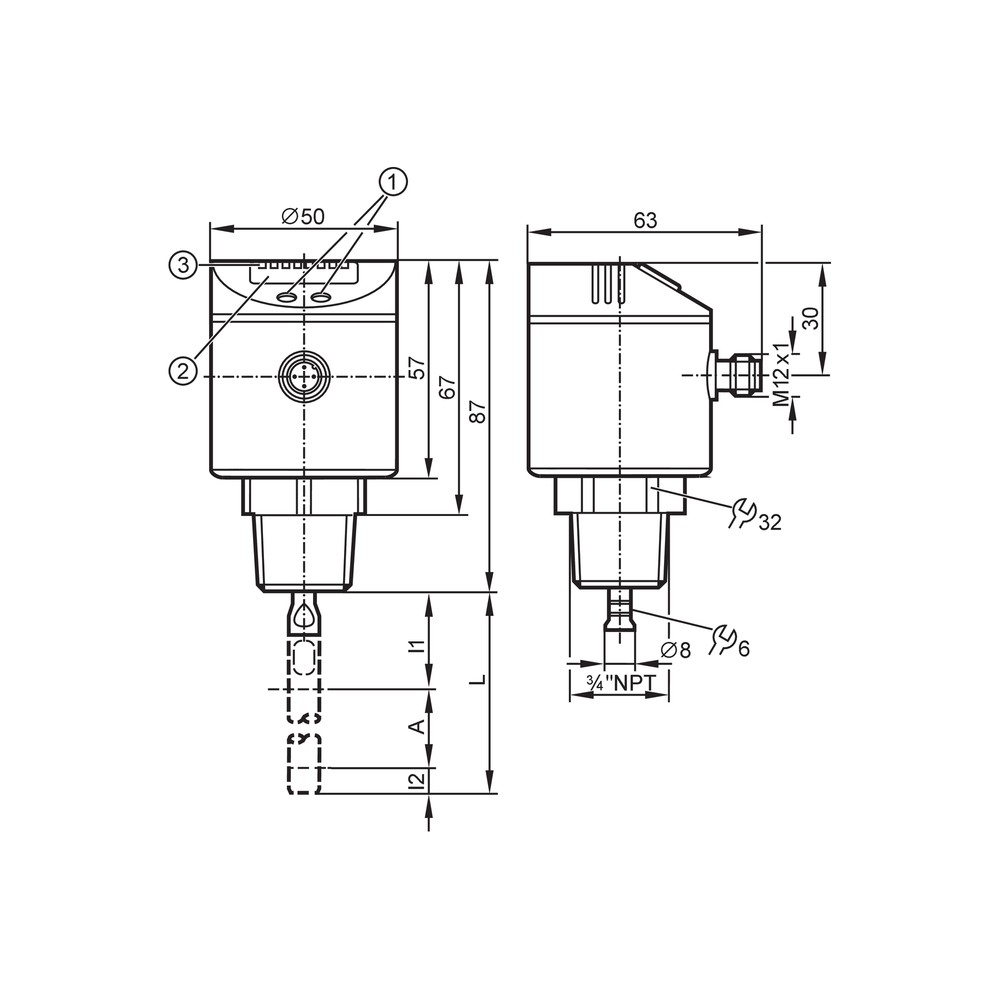

Datasheet Técnico LR7300 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de nível LR7300 da ifm?

O LR7300 é um sensor de nível contínuo baseado na tecnologia de microondas guiadas, ideal para monitoramento de fluidos industriais baseados em água.

Como funciona o sinal de saída deste sensor?

Ele fornece medição contínua através de uma sonda e conta com saídas digitais configuráveis (IO-Link ou sinal de comutação) para integração com sistemas de automação.

Este sensor pode ser utilizado em óleos ou líquidos não condutores?

O sensor não deve ser utilizado em fluidos com constante dielétrica inferior a 5, pois a tecnologia de microondas guiadas exige essa condutividade mínima para medição precisa.

Existe restrição de temperatura ou pressão para este modelo?

Ele não é adequado para aplicações com temperaturas de processo superiores a 80°C ou pressões que excedam 16 bar.

O que fazer se o sensor apresentar leituras incorretas?

Sintomas como leituras instáveis ou erros de 'Empty' podem indicar acúmulo de sujeira na sonda ou erro de calibração; verifique o status do LED e a limpeza da haste.

Como diagnosticar falhas de detecção de nível?

Verifique se o sensor está operando dentro da zona de medição permitida e se o firmware ou a configuração de detecção (Ponto de comutação) está alinhada ao nível real do tanque.

Devo escolher este sensor ou uma chave de nível comum?

O LR7300 é uma tecnologia de medição contínua via radar guiado, preferível em comparação a chaves de nível de ponto único quando o controle preciso de volume é necessário.

Qual a vantagem de usar a versão IO-Link deste modelo?

Sim, o LR7300 possui IO-Link, permitindo configuração remota de parâmetros e diagnóstico avançado, enquanto sensores convencionais operam apenas com sinais analógicos ou digitais simples.

Quais cuidados na instalação física?

A instalação exige atenção ao torque na conexão 3/4" NPT e alinhamento da sonda para evitar contato com paredes metálicas, garantindo o funcionamento correto do guia de onda.

Qual a procedência e confiabilidade deste sensor?

Este produto é fabricado pela ifm electronic, com 233 anos de MTTF (Tempo Médio Entre Falhas), garantindo alta confiabilidade em ambientes industriais.

GLOSSÁRIO TÉCNICO

Microondas Guiadas

Princípio de medição (Ref.: TDR/Radar) onde pulsos eletromagnéticos são guiados por uma sonda, permitindo medição contínua independentemente da densidade do fluido.

IO-Link

Interface de comunicação industrial (Ref.: IEC 61131-9) que permite a troca de dados digitais, parametrização e diagnóstico entre o sensor e o controlador.

PNP

Tipo de saída de comutação (Ref.: Transistor) que fornece tensão positiva (VCC) quando o sensor é ativado.

Constante Dielétrica

Propriedade elétrica de um material (Ref.: Capacidade de polarização) que determina a viabilidade da medição por radar guiado; valor mínimo requerido de 5 para este modelo.

MTTF

Tempo Médio Entre Falhas (Ref.: ISO 13849-1), indicando a confiabilidade esperada do componente em anos de operação (233 anos para este modelo).
