- Referência do fabricante: LR7000
- EAN: 4021179149938
- NCM do produto: 90261029
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

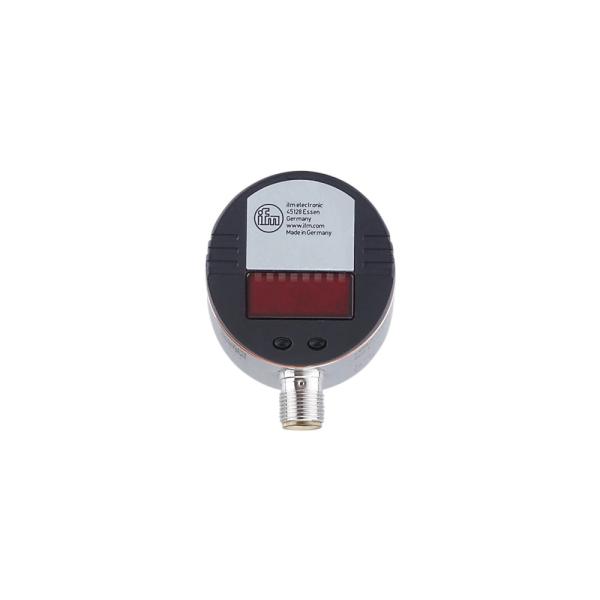

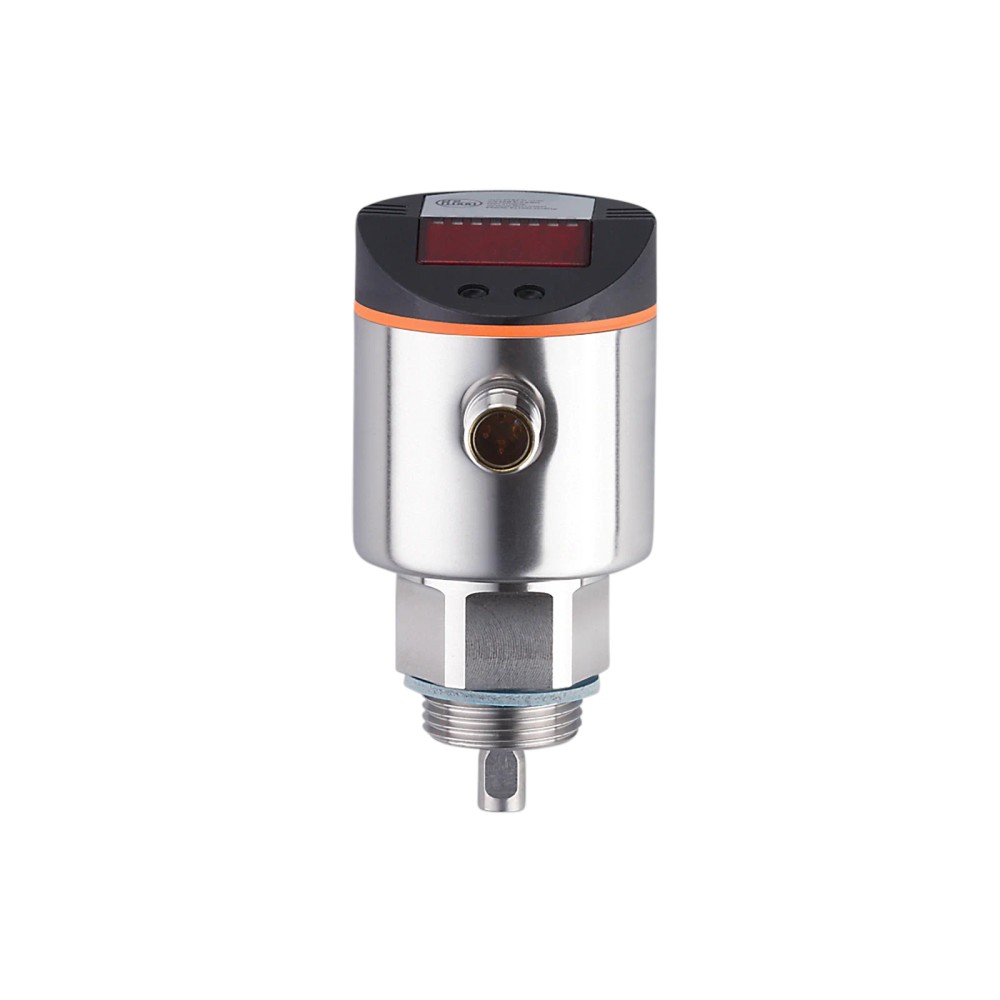

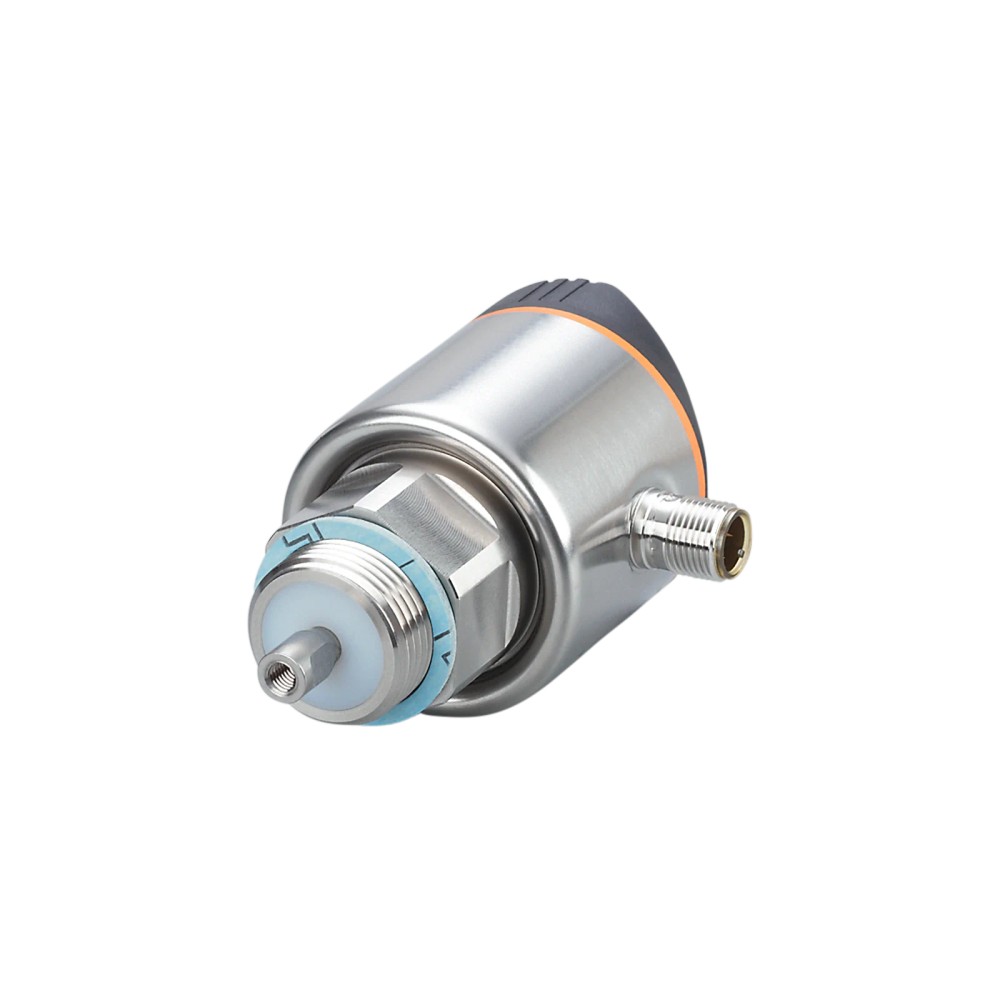

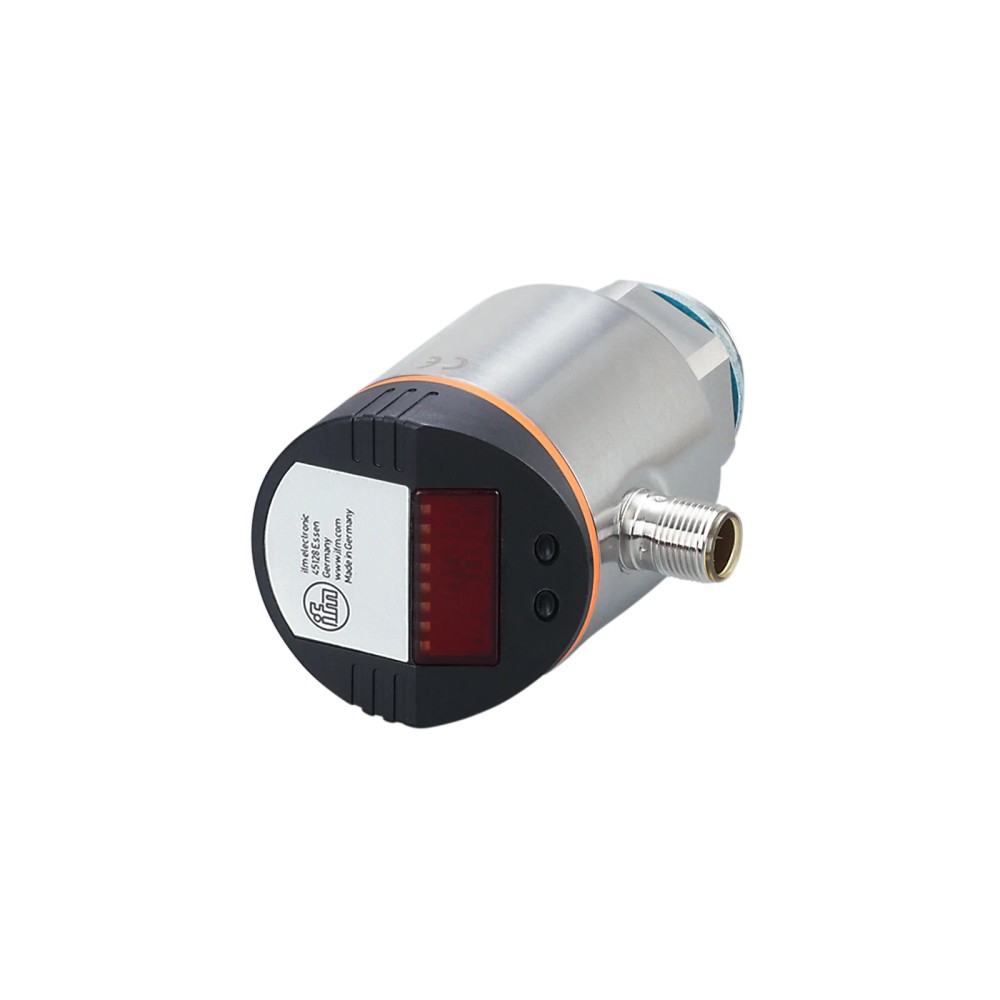

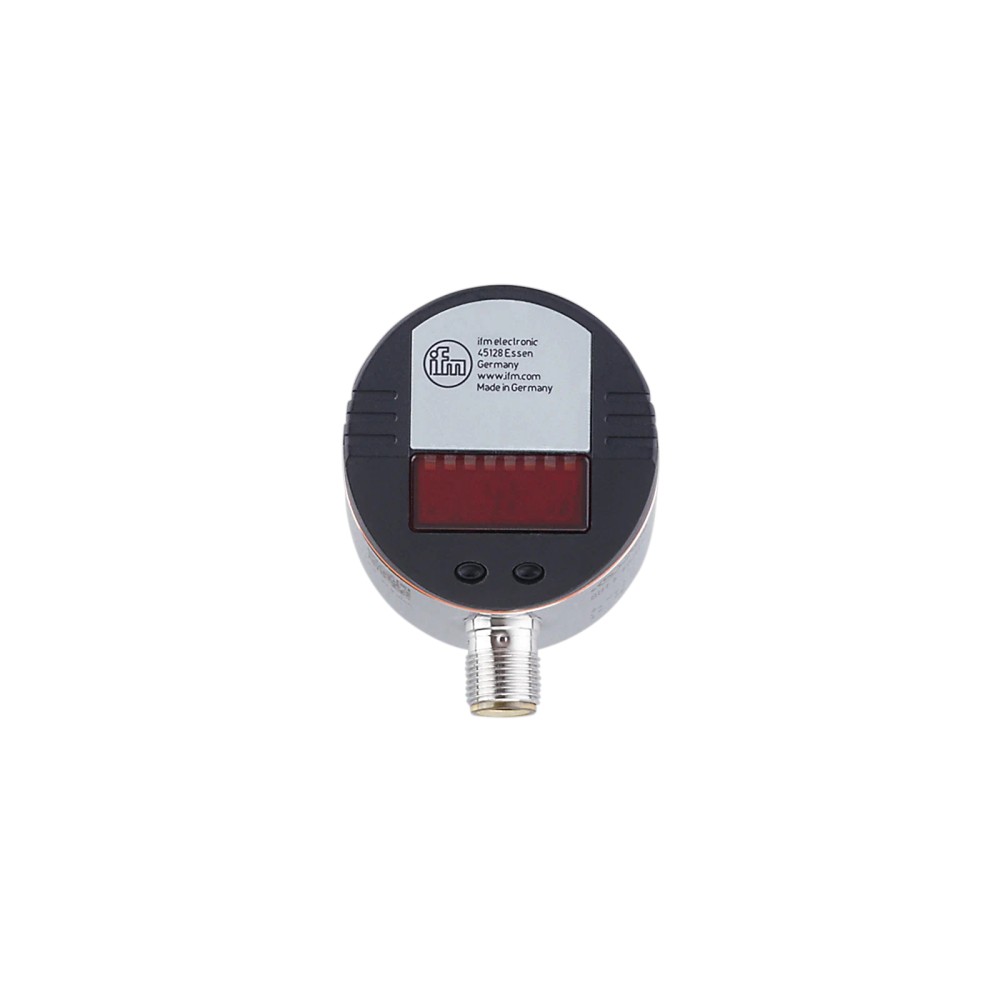

Sobre o LR7000 IFM — Sensor de nível contínuo por microondas guiadas, PNP, IO-Link, conexão G 3/4 e resistência à pressão de 16 bar
O IFM LR7000 é um sensor eletrônico de nível contínuo por microondas guiadas para medição de fluidos líquidos em aplicações industriais. Possui duas saídas digitais PNP e comunicação IO-Link, além de conexão de processo G 3/4 com rosca externa. A resistência à pressão é de até 16 bar; a sonda tem comprimento configurável entre 100 e 1600 mm, conforme a ficha técnica.
PRINCIPAIS ESPECIFICAÇÕES
| Tecnologia de medição | Microondas guiadas (guia de onda radar) |
| Aplicação declarada | Medição contínua de nível de fluidos líquidos |
| Saídas | 2 saídas digitais PNP |
| Comunicação | IO-Link 1.1; modo SIO disponível |
| Conexão de processo | G 3/4, rosca externa |
| Resistência à pressão | 16 bar / 1,6 MPa |
| Comprimento da sonda | 100 a 1600 mm |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados |
| Grau de proteção | IP 67 |
| Fluidos recomendados | Água, fluidos à base de água, óleos e substâncias à base de óleo |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Medição contínua de nível de água e fluidos à base de água em aplicações industriais, respeitando as condições de processo e instalação do fabricante.
- Medição de óleos e substâncias à base de óleo quando atendida a condição de constante dielétrica: para DK entre 1,8 e 5, a ficha requer tubo coaxial para operação.
- Instalações com conexão de processo G 3/4 rosca externa, pressão de até 16 bar e comprimento de sonda adequado entre 100 e 1600 mm.
⚠ Considere outro se precisa de:
- Não selecionar para substâncias com constante dielétrica inferior a 1,8, pois a ficha não as indica para operação.
- Não aplicar em condições acima dos limites declarados de pressão, temperatura de processo ou comprimento de sonda; consultar a ficha técnica para confirmar os limites do conjunto instalado.
- Não conectar diretamente a uma entrada que exija saída NPN: o produto está especificado com função elétrica PNP.
APLICAÇÕES E USO
- Aplicação documentada: medição contínua do nível de fluidos líquidos em aplicações industriais.
- Água e fluidos à base de água: a ficha os lista entre os fluidos recomendados; respeitar os limites de temperatura e pressão especificados.
- Óleos e substâncias à base de óleo: a ficha os lista como recomendados, mas informa que substâncias com constante dielétrica entre 1,8 e 5 requerem tubo coaxial para operação.
- A seleção da sonda deve considerar o comprimento declarado de 100 a 1600 mm e as zonas ativa e inativas indicadas pelo fabricante; a adequação ao reservatório depende da geometria e da instalação, que devem ser verificadas no datasheet.
COMO ESCOLHER
Antes de comprar o LR7000 IFM — Sensor de nível contínuo por microondas guiadas, PNP, IO-Link, conexão G 3/4 e resistência à pressão de 16 bar, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor de nível contínuo LR7000 | Modelo IFM identificado no anúncio. |
| Princípio de medição | Microondas guiadas; guia de onda radar | Tecnologia de medição declarada pelo fabricante. |
| Aplicação | Medição contínua do nível de fluidos líquidos | Aplicação descrita na ficha. |
| Substâncias indicadas | Fluidos líquidos | Classe de substância declarada. |
| Fluidos recomendados | Água; fluidos à base de água; óleos; substâncias à base de óleo | Aplicabilidade conforme ficha; considerar a condição de constante dielétrica para óleos. |
| Constante dielétrica da substância | ≥ 1,8; para DK de 1,8 a 5, por exemplo óleos, é necessário tubo coaxial | Condição de operação informada pelo fabricante. |
| Dados elétricos | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída elétrica informado. |
| Tensão de operação | 18 a 30 V DC | Faixa de alimentação especificada. |
| Consumo de corrente | < 30 mA | Valor declarado na ficha. |
| Classe de proteção elétrica | III | Classificação declarada. |
| Proteção contra inversão de polaridade | Sim | Recurso declarado pelo fabricante. |
| Proteção contra sobrecarga | Sim | Recurso declarado pelo fabricante. |
| Proteção contra curto-circuitos | Sim, térmica e pulsada | Tipo de proteção informado. |
| Queda de tensão máxima da saída DC | 2,5 V | Valor máximo especificado para a saída de comutação. |
| Corrente constante máxima da saída DC | 200 mA | Limite declarado para a saída de comutação. |
| Saídas e funções | ||
|---|---|---|
| Quantidade de saídas digitais | 2 | Quantidade declarada. |
| Sinal de saída | Sinal de comutação; IO-Link | Sinais e interface indicados na ficha. |
| Função de saída | Abertura/fechamento parametrizável | Ajuste de função indicado pelo fabricante. |
| Dados de processo binários | 2 | Quantidade declarada. |
| Dados de processo analógicos | 1 | Quantidade declarada; consultar o datasheet para configuração e significado dos dados. |
| Faixa de medição e pontos de comutação | ||
|---|---|---|
| Comprimento da sonda L | 100 a 1600 mm | Faixa de comprimento declarada para a sonda. |
| Ponto de comutação SP | 15 a L−30 mm; em óleo: 35 a L−30 mm | Faixa informada pelo fabricante, dependente do comprimento L e da aplicação. |
| Ponto de retorno rP | 10 a L−35 mm; em óleo: 30 a L−35 mm | Faixa informada pelo fabricante, dependente do comprimento L e da aplicação. |
| Zona ativa A | L−40 mm; em óleo e substâncias à base de óleo: L−60 mm | Região ativa declarada, dependente da configuração do fluido. |
| Zona inativa I1/I2 | 30/10 mm; em óleo e substâncias à base de óleo: 30/30 mm | Valores declarados para as zonas inativas conforme configuração. |
| Precisão e desvios | ||
|---|---|---|
| Resolução | 1 mm | Resolução especificada. |
| Repetibilidade | ±5 mm | Valor declarado pelo fabricante. |
| Erro de medição | ±7 mm | Valor declarado pelo fabricante. |
| Erro de offset | 5 mm | Valor declarado na ficha. |
| Histerese | > 5 mm | Valor declarado na ficha. |
| Influência da temperatura por 10 K | ±0,2% | Influência indicada para variação de 10 K. |
| Frequência de medição | 4 Hz | Frequência declarada. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão | < 3 s | Tempo declarado para prontidão. |
| Tempo mínimo do ciclo do processo | 2,3 ms | Valor mínimo informado pelo fabricante. |
| Interfaces e conexão elétrica | ||
|---|---|---|
| Interface de comunicação | IO-Link 1.1 | Revisão declarada. |
| Tipo de transferência IO-Link | COM2, 38,4 kBaud | Modo de transferência especificado. |
| Padrão SDCI | IEC 61131-9 CDV | Referência normativa informada. |
| Modo SIO | Sim | Disponibilidade declarada. |
| Classe de master port exigida | A | Requisito de conexão IO-Link. |
| Conexão elétrica | 1 x M12; codificação A; 4 contatos dourados | Conector e contatos especificados. |
| Conexão de processo e pressão | ||
|---|---|---|
| Conexão de processo | G 3/4, rosca externa | Conexão mecânica declarada. |
| Resistência à pressão | 16 bar / 1,6 MPa | Limite de pressão especificado. |
| Resistência contra vácuo | −1000 mbar / −0,1 MPa | Valor declarado na ficha. |
| MAWP em aplicações segundo CRN | 16 bar | Valor declarado para aplicações segundo CRN. |
| Condições ambientais e processo | ||
|---|---|---|
| Temperatura ambiente | −25 a 60 °C | Faixa de operação ambiente declarada. |
| Temperatura do processo | −25 a 80 °C; 90 °C por menos de 1 h | Limites de processo informados. |
| Temperatura de armazenamento | −40 a 85 °C | Faixa de armazenamento declarada. |
| Grau de proteção | IP 67 | Grau declarado; instalação e conexão devem respeitar as condições do fabricante. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 para reservatórios metálicos fechados; DIN EN 61000-6-4 para reservatórios plásticos/abertos | Normas e condições indicadas na ficha. |
| Resistência a choques | DIN EN 60068-2-27: 50 g (11 ms) / 25 g (6 ms), com sonda de referência de 0,5 m | Condições de ensaio e referência especificadas. |
| Resistência a vibrações | DIN EN 60068-2-6: 5 g (10 a 2000 Hz) / 1 g (5 a 200 Hz), com sonda de referência de 0,5 m | Condições de ensaio e referência especificadas. |
| Materiais e construção | ||
|---|---|---|
| Materiais do invólucro | 1.4301 (aço inoxidável/304); 1.4404 (aço inoxidável/316L); FKM; PBT; PC; PEI; TPE-V | Materiais declarados para o invólucro. |
| Materiais em contato com o fluido | 1.4305 (aço inoxidável/303); conexão de sondas 1.4435 (aço inoxidável/316L); PTFE; FKM; vedação NBR com reforço de fibras | Materiais molhados declarados; validar compatibilidade química com o fluido. |

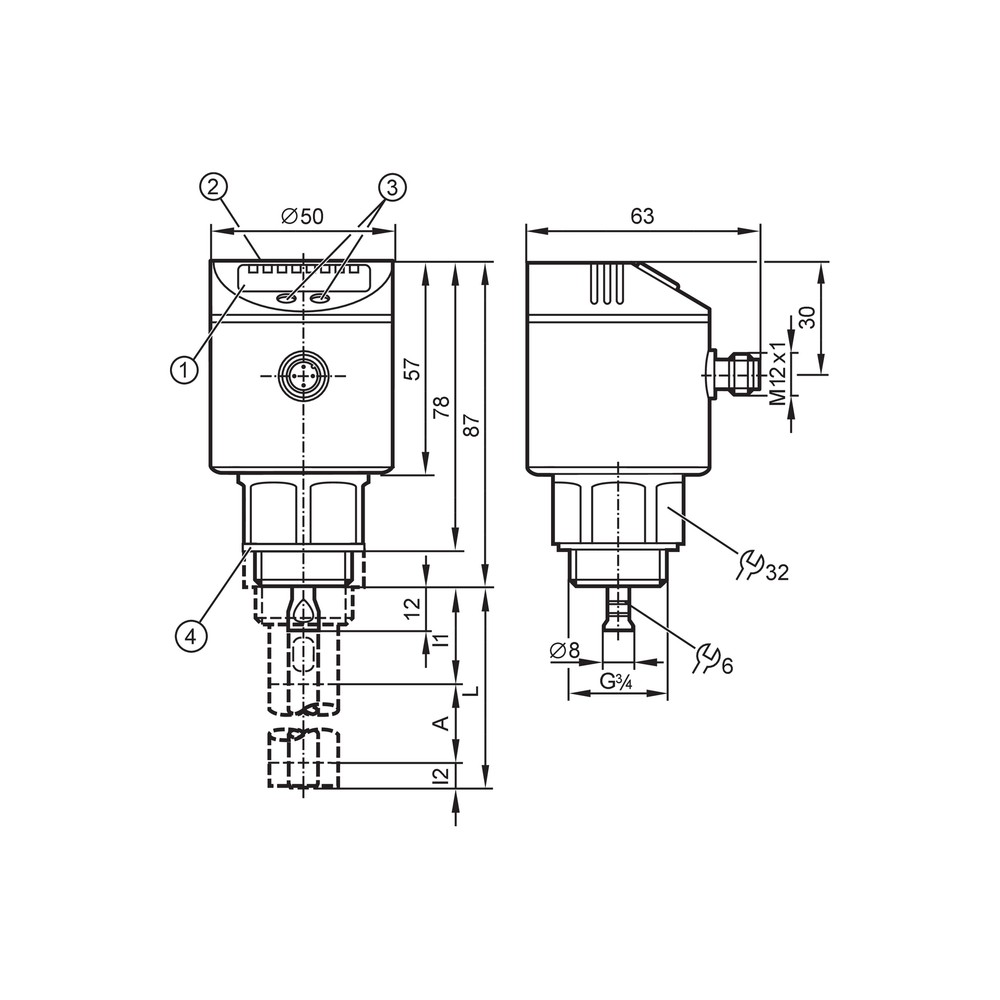

| Dimensões externas | Ø 50 mm; comprimento 99 mm | Dimensões declaradas no conjunto; consultar desenho dimensional. |
| Peso | 381,7 g | Valor informado no dataset técnico. |
| Displays e elementos de operação | ||
|---|---|---|
| Display de nível/parâmetros | Exibição alfanumérica, 4 dígitos | Indicação local declarada. |
| Unidade do display | 3 LEDs verdes | Elementos indicados na ficha. |
| Status de chaveamento | 2 LEDs amarelos | Indicação de estado declarada. |
| Identificação, conformidade e embalagem | ||
|---|---|---|
| DeviceID | 8, modo de operação default | Identificador e modo padrão informados. |
| Contatos | Banhados a ouro | Característica especial declarada. |
| Certificado UL — número do arquivo | E174191 | Identificação declarada. |
| Certificado UL — número de aprovação | H007 | Identificação declarada. |
| Unidades por embalagem | 1 peça | Quantidade informada. |
| NCM | 9026.10.29 | Código fiscal informado no dataset. |
| MTTF | 233 anos | Valor informado no dataset; consultar documentação do fabricante para condições de referência. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Controlador com IO-Link 1.1, master port classe A e comunicação COM2 | ✓ | As características da interface e a classe de master port exigida estão declaradas para o produto. |
| Entrada digital compatível com PNP e alimentação dentro de 18 a 30 V DC | ✓ | A ficha especifica função elétrica PNP e tensão de operação de 18 a 30 V DC; confirmar corrente e configuração da entrada receptora. |
| Sistema cuja entrada exige saída NPN | ✗ | A função elétrica informada para o LR7000 é PNP. |
| Ponto de montagem com conexão G 3/4 rosca externa correspondente | ✓ | Essa é a conexão de processo declarada; dimensões e vedação devem ser confirmadas para o conjunto. |
| Óleo ou substância à base de óleo com constante dielétrica entre 1,8 e 5, sem tubo coaxial | ✗ | A ficha indica que, nessa faixa de constante dielétrica, é necessário tubo coaxial para operação. |
| Processo acima de 16 bar | ✗ | A resistência à pressão especificada é 16 bar. |
INSTALAÇÃO
Como instalar o LR7000 IFM — Sensor de nível contínuo por microondas guiadas, PNP, IO-Link, conexão G 3/4 e resistência à pressão de 16 bar
- Confirme no datasheet que o fluido, a constante dielétrica, a pressão e as temperaturas do processo estão dentro das condições especificadas.
- Verifique se a conexão de processo do ponto de instalação corresponde à rosca externa G 3/4 e se o comprimento de sonda selecionado atende à instalação.
- Para substâncias à base de óleo com constante dielétrica entre 1,8 e 5, confirme a necessidade de tubo coaxial e a configuração aplicável no documento do fabricante.
- Instale o sensor conforme as instruções e dimensões do desenho oficial; não force a rosca nem improvise elementos de vedação.
- Conecte o M12 de codificação A a alimentação e entrada compatíveis com PNP; consulte a documentação oficial para a pinagem antes de energizar.
- Configure as saídas e, se utilizado, o IO-Link; valide indicação, comunicação e pontos de comutação durante o comissionamento.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não comuta ou não indica nível como esperado. | Alimentação fora da faixa especificada, ligação incompatível com PNP ou configuração inadequada das saídas. | Meça a alimentação e confirme que está entre 18 e 30 V DC; confira a compatibilidade PNP, o cabeamento conforme documentação oficial e a parametrização. |
| A comunicação IO-Link não é estabelecida. | Master port sem compatibilidade com classe A, configuração de comunicação incompatível ou cabeamento/conexão incorretos. | Confirme que o master atende à classe A exigida e que a comunicação está configurada para IO-Link 1.1 e COM2; verifique conexão e pinagem no datasheet. |
| A medição em óleo não corresponde à aplicação prevista. | Para constante dielétrica entre 1,8 e 5, a ficha exige tubo coaxial; sua ausência ou configuração inadequada pode impedir a operação prevista. | Identifique a condição do fluido e confira no datasheet se a configuração instalada requer tubo coaxial. |
| O sensor apresenta falha de vedação ou comportamento anormal no processo. | Conexão G 3/4 incompatível, montagem inadequada ou processo fora dos limites de pressão e temperatura declarados. | Verifique a correspondência da rosca, a montagem e as condições reais do processo frente aos limites especificados; inspecione os materiais de vedação quanto à compatibilidade com o fluido. |
