Sensor de Nível IFM LR3300 - Microondas Guiadas

Pré-visualizar: LR3300 IFM - Sensor de Nível IFM Medição Contínua Microondas Guiadas IO-Link

LR3300 IFM - Sensor de Nível IFM Medição Contínua Microondas Guiadas IO-Link

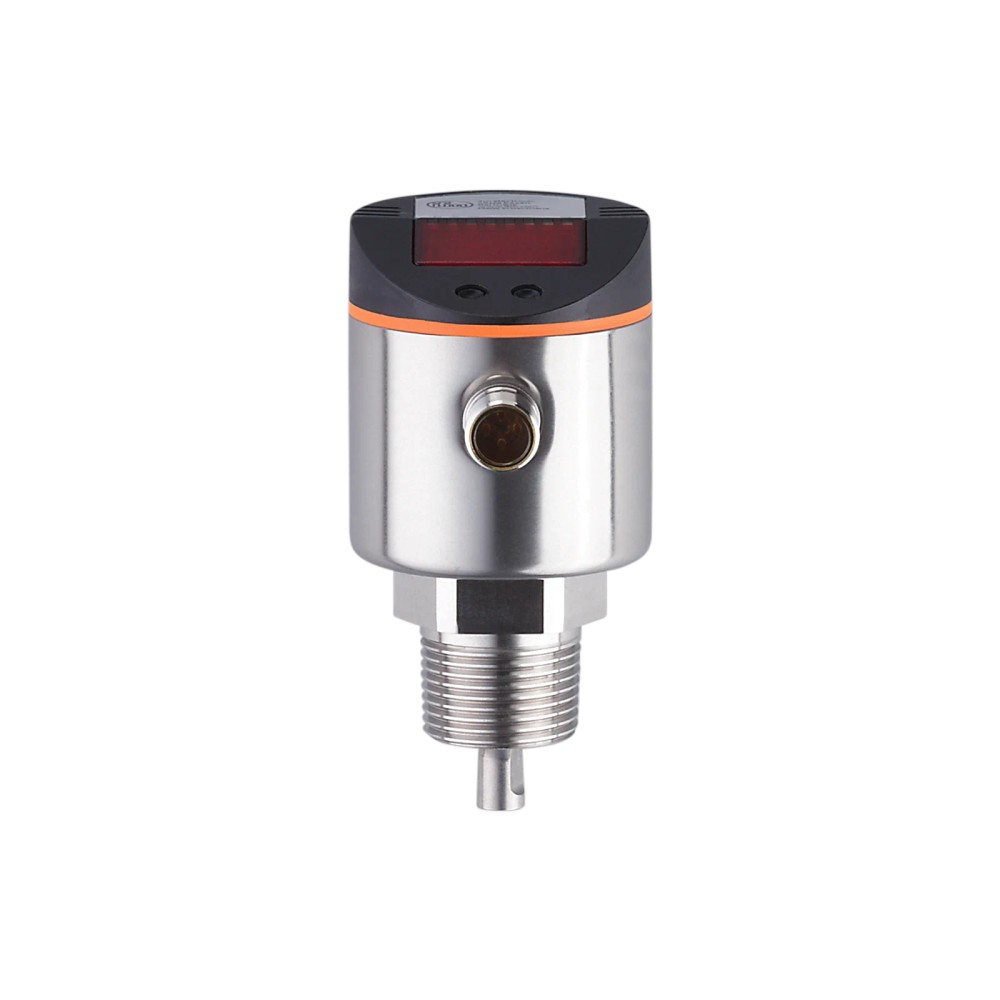

Imagem meramente ilustrativa

R$ 4.984,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR3300
EAN: 4021179235426
NCM do produto: 90261029

Destaques do Produto Tecnologia Microondas...mais

Fechar menu

Saiba mais sobre: "LR3300 IFM - Sensor de Nível IFM Medição Contínua Microondas Guiadas IO-Link"

Destaques do Produto

Tecnologia

Microondas guiadas

Conexão

3/4" NPT

Interface

IO-Link

Pressão Máx.

16 bar

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LR3300 IFM - Sensor de Nível Contínuo (Microondas Guiadas) IO-Link

O sensor de nível LR3300 utiliza a tecnologia de microondas guiadas para medição contínua em aplicações industriais de fluidos à base de água. O dispositivo oferece versatilidade com sinais de comutação (PNP), saídas analógicas e interface IO-Link integrada. Com construção robusta em aço inoxidável, é capaz de operar em pressões de até 16 bar e temperaturas de processo entre -25 e 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

SKU	LR3300
Marca	IFM
Princípio de medição	Microondas guiadas
Sinal de Saída	PNP / Analógico / IO-Link
Pressão Máxima	16 bar
Conexão Processo	3/4" NPT
Temperatura Processo	-25...80 °C
Grau de Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fluidos líquidos à base de água
Aplicações industriais que exigem medição de nível contínua
Ambientes com necessidade de integração via IO-Link

⚠ Considere outro se precisa de:

Fluidos com constante dielétrica inferior a 5
Aplicações com temperatura de processo acima de 80 °C
Pressão de operação superior a 16 bar
Instalação onde a sonda toca nas paredes metálicas do reservatório

APLICAÇÕES E USO

Monitoramento contínuo de nível em tanques de água e fluidos condutivos.
Aplicações industriais de automação que requerem feedback analógico e digital.
Processos que exigem alta repetibilidade e precisão na medição de nível (± 5 mm).

COMO ESCOLHER

Antes de comprar o LR3300 IFM - Sensor de Nível Contínuo (Microondas Guiadas) IO-Link, verifique estes pontos:

Quando escolher o LR3300

Indicado para aplicações que exigem monitoramento contínuo de fluidos condutivos e precisam de comunicação digital robusta via IO-Link ou sinal analógico em tanques industriais.

Quando buscar alternativa

Se o fluido for um óleo isolante ou hidrocarboneto (dieletricidade < 5), ou se a temperatura de processo ultrapassar 80 °C, busque sensores capacitivos ou de tecnologia alternativa.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tecnologia	Microondas guiadas	Princípio de medição por guia de onda radar
Faixa de pressão	16 bar	Resistência máxima à pressão do processo
Temperatura de processo	-25...80 °C	Limite de operação térmica do fluido

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação nominal
Consumo de corrente	< 30 mA	Consumo de energia em operação
Proteção	Classe III	Isolação elétrica

Interfaces
Interface	IO-Link 1.1	Comunicação digital serial
Velocidade	COM2 (38,4 kBaud)	Tipo de transferência de dados

Dados mecânicos
Conexão	3/4" NPT rosca externa	Conexão mecânica ao processo
Grau de proteção	IP 67	Proteção contra poeira e água
Materiais	Aço inox (304/316L), PTFE, FKM	Materiais em contato com o fluido

COMPATIBILIDADE

Comunicação

• IO-Link (1.1, COM2)

• 4-20 mA analógico

• 0-10 V analógico

Conexões

Elétrica 1 x M12; codificação A; 4 contatos

Processo 3/4" NPT rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Água / Fluidos baseados em água	✓	A constante dielétrica é adequada para a tecnologia de microondas guiadas.
Óleos isolantes / Hidrocarbonetos	✗	Constante dielétrica insuficiente (< 5).
Ambientes corrosivos	✓	Componentes em aço inoxidável (304/316L) conferem boa resistência química.

INSTALAÇÃO

Como instalar o LR3300 IFM - Sensor de Nível Contínuo (Microondas Guiadas) IO-Link

Verifique se o reservatório está despressurizado antes da instalação.
Verifique a compatibilidade da rosca 3/4" NPT com o processo.
Insira a sonda no reservatório garantindo que não toque nas paredes metálicas.
Rosqueie o sensor manualmente e finalize o aperto com a ferramenta adequada.
Conecte o cabo M12 de 4 pinos (codificação A) para alimentação e sinal.
Configure os parâmetros de nível através do display alfanumérico ou software IO-Link.

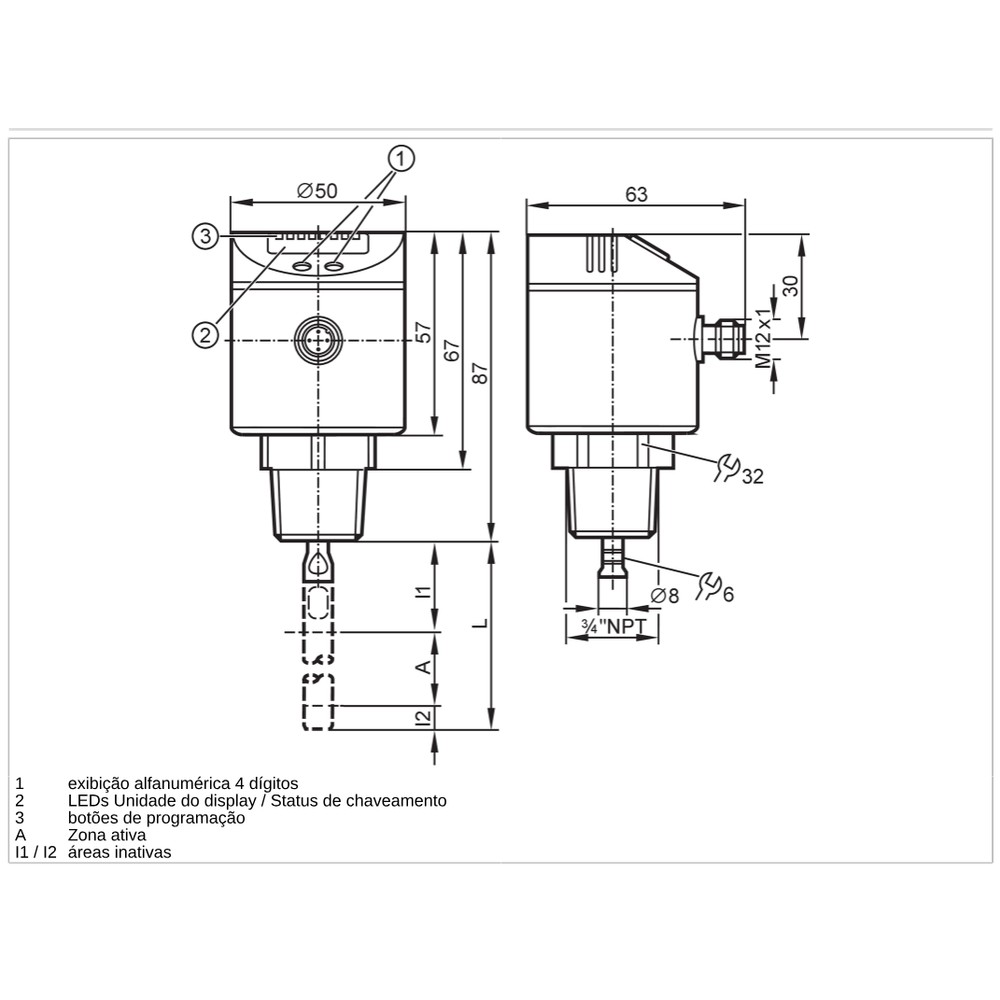

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de nível inconsistente ou falha de sinal	Constante dielétrica do fluido inferior a 5	Verifique a especificação dielétrica do fluido aplicado
Leitura errônea e contínua de nível	Sonda em contato com a parede do reservatório	Inspecione visualmente o posicionamento da sonda
Falha na comunicação digital	Configuração da porta IO-Link incorreta	Confirme se o Master IO-Link está configurado como Classe A
O dispositivo não liga ou reseta constantemente	Queda de tensão na linha de alimentação	Meça a tensão de entrada (deve estar entre 18 e 30V DC)

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico LR3300 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor LR3300 da IFM e qual sua principal função?

O LR3300 é um sensor de nível contínuo por microondas guiadas projetado para monitorar fluidos industriais, especialmente água e líquidos à base de água, com precisão e comunicação via IO-Link.

O que acompanha o produto na embalagem?

O sensor acompanha o manual de instruções e a ficha técnica, sendo a instalação física realizada via rosca 3/4" NPT e a elétrica via conector M12 de 4 pinos.

O sensor LR3300 pode ser utilizado para medir qualquer tipo de óleo ou combustível?

Este produto não é indicado para fluidos com constante dielétrica inferior a 5, pois a tecnologia de microondas guiadas exige uma reflexão mínima do sinal para medição correta.

Posso utilizar este sensor em vasos de pressão ou caldeiras com alta temperatura?

O sensor é limitado a uma pressão máxima de operação de 16 bar e temperatura de processo de até 80°C, não sendo recomendado para ambientes que excedam estes valores nominais.

O que verificar se o sensor apresentar leituras incorretas ou oscilantes?

Sintomas de medição instável ou ausência de sinal geralmente indicam uma constante dielétrica inadequada do fluido ou o toque da sonda na parede metálica do reservatório.

Como diagnosticar falhas na comunicação IO-Link deste sensor?

Problemas de comunicação IO-Link podem ser causados por configuração incorreta da porta Master ou cabeamento defeituoso; verifique a integridade do conector M12 e o alinhamento da codificação A.

Este modelo é melhor que uma boia ou chave de nível comum?

O LR3300 oferece medição contínua e digital (IO-Link), sendo tecnologicamente superior a sensores de nível pontual (chave) que apenas indicam limite superior ou inferior.

Como decidir entre o LR3300 e outros sensores de nível da IFM?

A escolha entre este modelo e outros de tecnologia capacitiva depende da constante dielétrica do fluido e da necessidade de IO-Link; o LR3300 é otimizado para fluidos condutivos.

Quais cuidados devo tomar durante a instalação física do sensor?

Para instalação, certifique-se de que a sonda não encoste nas paredes metálicas do reservatório e realize a configuração inicial dos parâmetros de nível através do display alfanumérico.

Como funciona a procedência e o faturamento deste componente?

O faturamento e a responsabilidade técnica são realizados pela IFM ELECTRONIC LTDA., garantindo a procedência do componente industrial.

GLOSSÁRIO TÉCNICO

Microondas guiadas

Tecnologia de medição de nível onde pulsos de microondas são guiados ao longo de uma sonda, permitindo medição contínua de alta precisão (Ref.: Principio de medida).

IO-Link

Interface de comunicação digital ponto a ponto que permite a troca de dados e parâmetros entre o sensor e o sistema de controle (Ref.: Interface de comunicação).

PNP

Configuração de saída de chaveamento onde o sinal de saída fornece tensão positiva para a carga (Ref.: Função elétrica).

Constante dielétrica

Propriedade física que determina a capacidade de um material de transmitir microondas; fator crítico para a precisão deste sensor (Ref.: Constante dielétrica da substância).

Histerese

Diferença entre o ponto de comutação de ligar e desligar, utilizada para evitar chaveamentos falsos (Ref.: Histerese).
