Sensor de Nível Contínuo ifm LR3020

Pré-visualizar: LR3020 IFM - Sensor de Nível ifm Medição Contínua Microondas Guiadas IO-Link

LR3020 IFM - Sensor de Nível ifm Medição Contínua Microondas Guiadas IO-Link

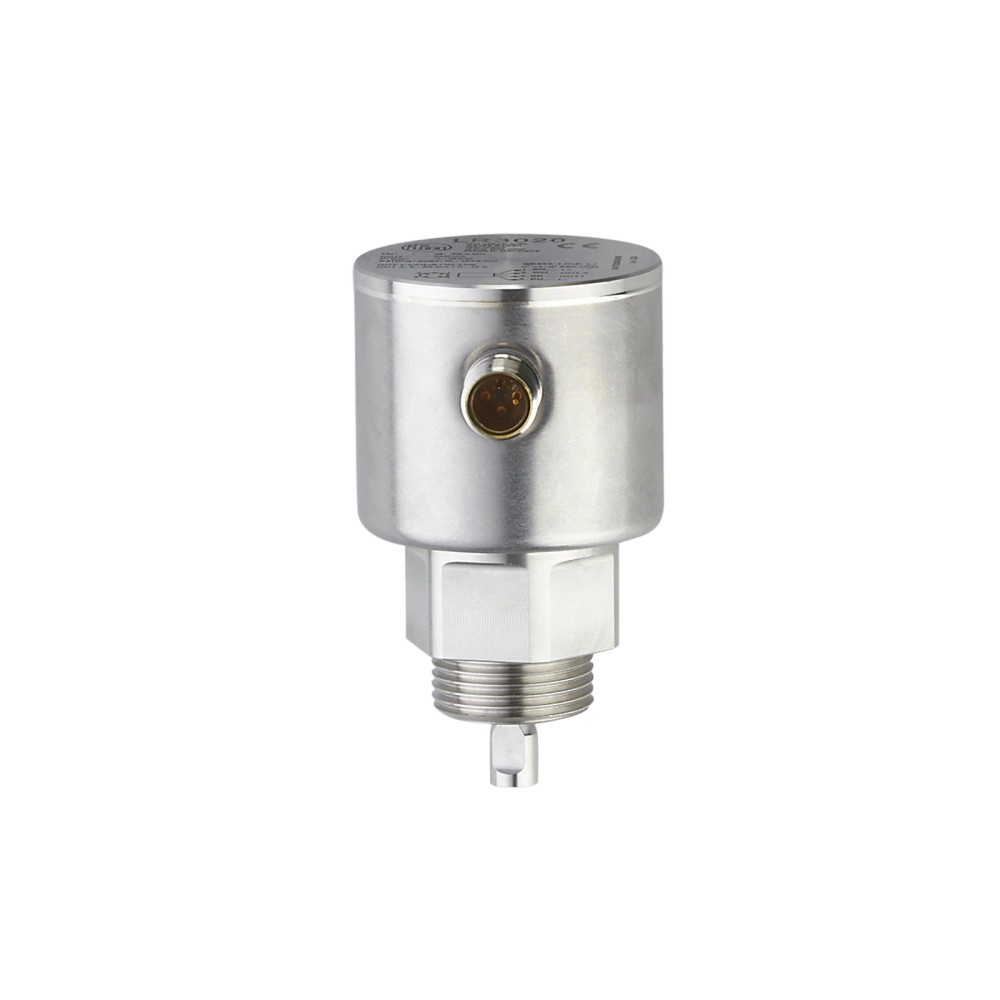

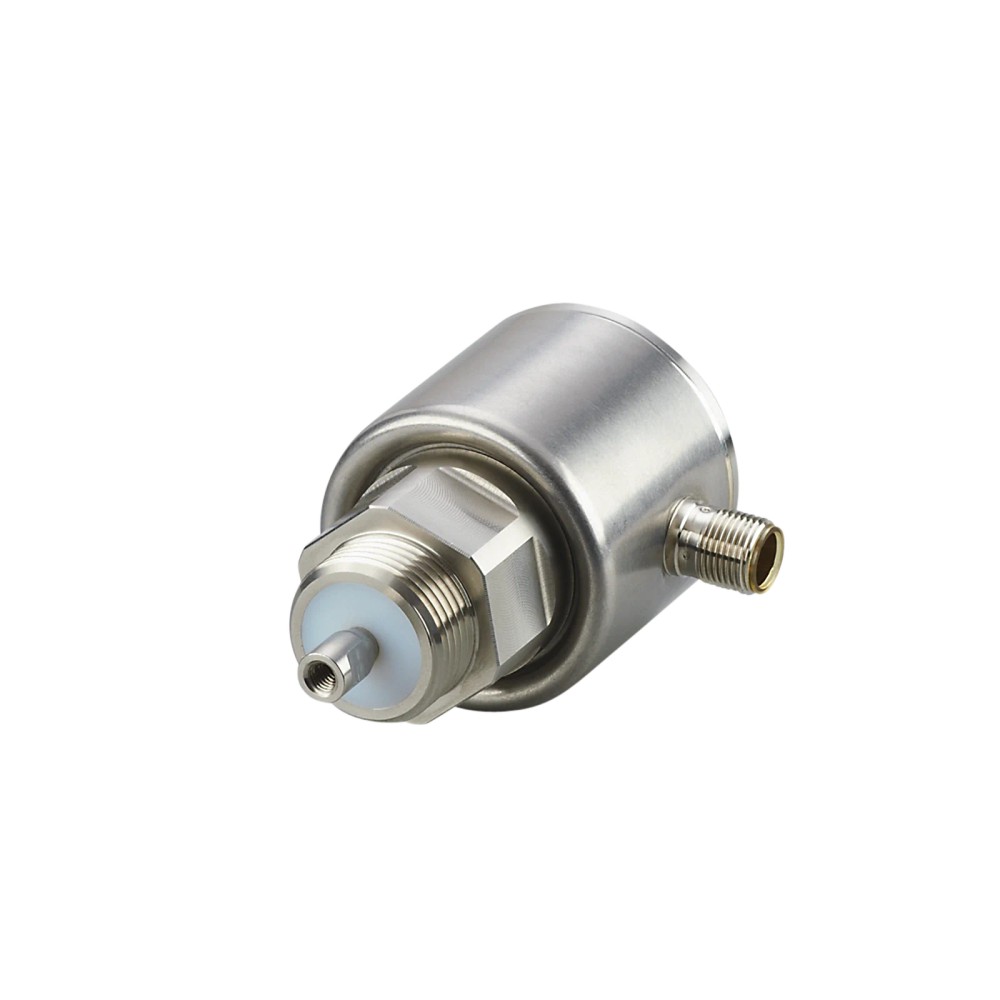

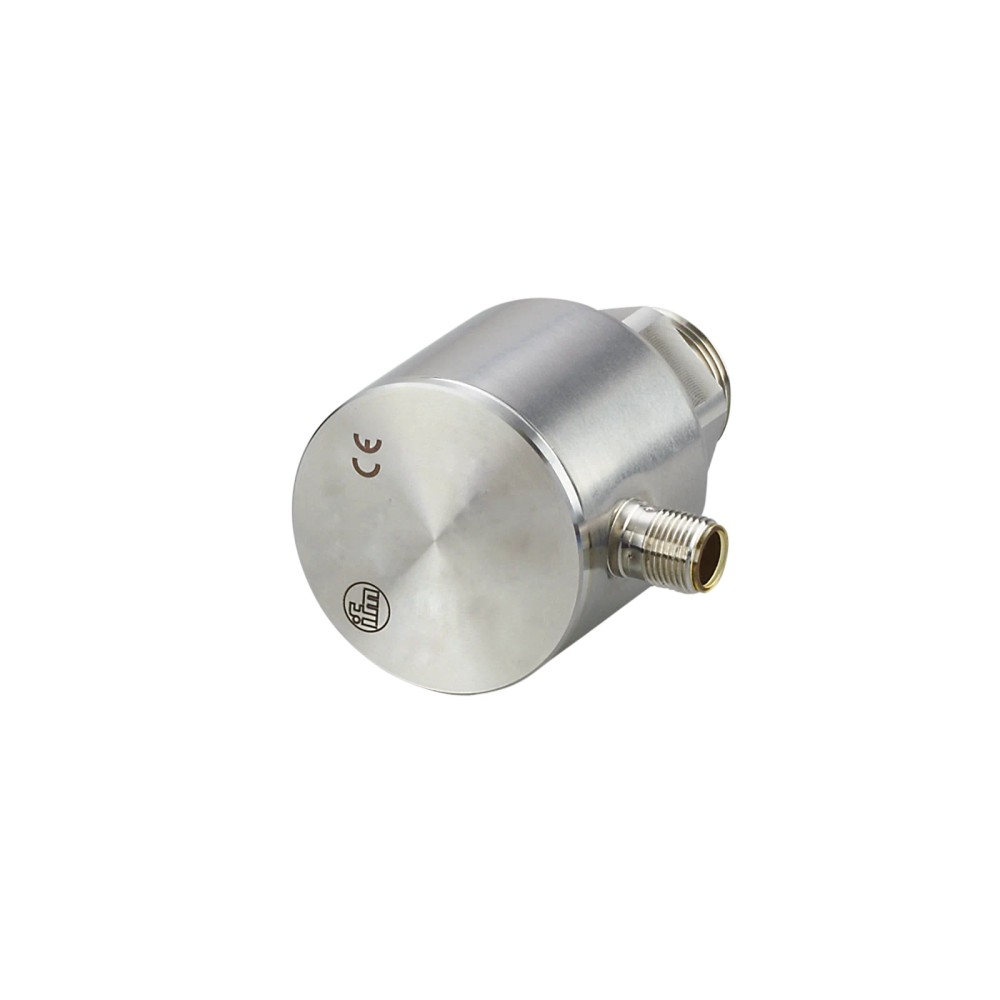

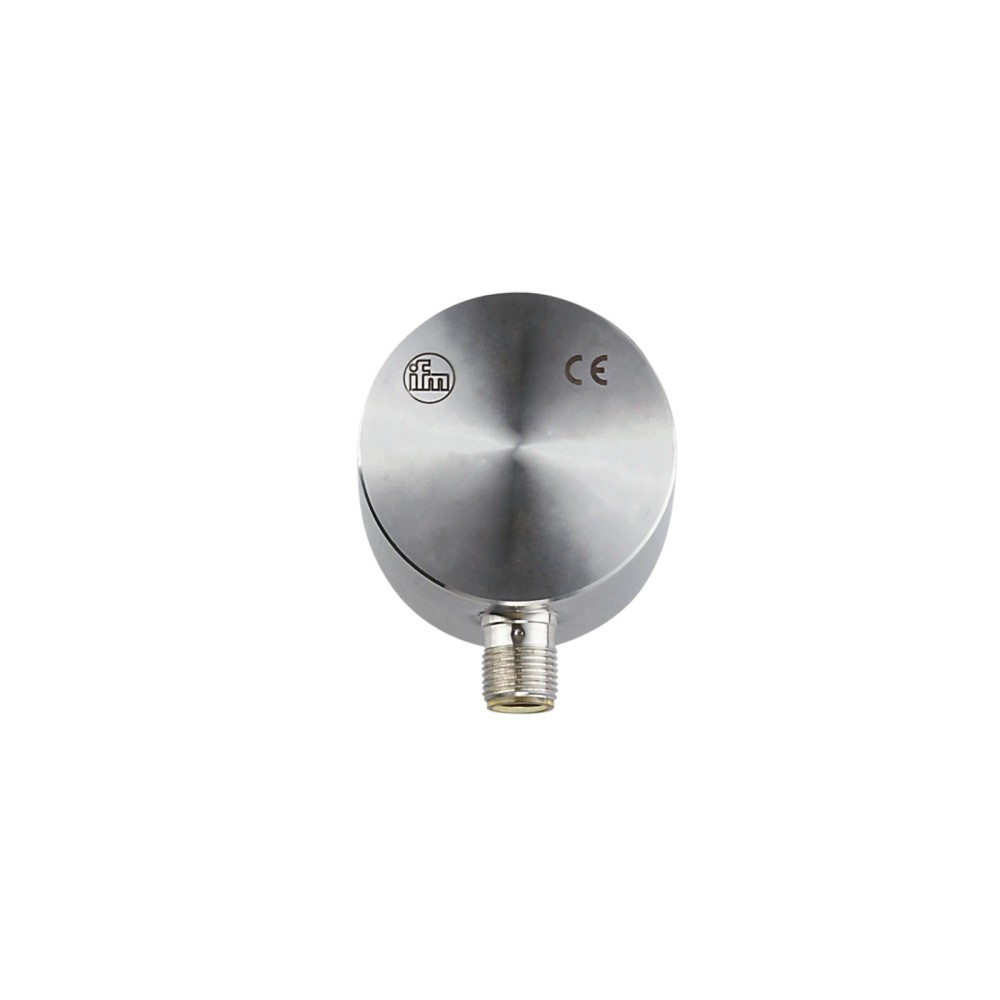

Imagem meramente ilustrativa

R$ 4.210,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR3020
EAN: 4021179308120
NCM do produto: 90261029

Destaques do Produto Comprimento da sonda...mais

Fechar menu

Saiba mais sobre: "LR3020 IFM - Sensor de Nível ifm Medição Contínua Microondas Guiadas IO-Link"

Destaques do Produto

Comprimento da sonda

100 a 2000 mm

Conexão de processo

G 3/4, rosca externa

Pressão máxima especificada

16 bar

Sinal necessário

Comutação PNP/NPN, analógico ou IO-Link

Alimentação

18 a 30 V DC

Fluido

Líquidos; fluidos à base de água e óleos estão listados como recomendados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Contínuo ifm LR3020 por Microondas Guiadas

O ifm LR3020 é um sensor eletrônico para medição contínua de nível em fluidos líquidos. Utiliza microondas guiadas e oferece sinais de comutação, analógico e IO-Link. A sonda tem comprimento configurável de 100 a 2000 mm, e a conexão de processo é G 3/4 com rosca externa. A pressão de operação especificada é de até 16 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de medição	Nível contínuo
Princípio de medição	Microondas guiadas (guia de onda radar)
Comprimento da sonda	100 a 2000 mm
Conexão de processo	G 3/4, rosca externa
Pressão de operação	Até 16 bar / 1,6 MPa
Sinais de saída	Comutação PNP/NPN, analógico e IO-Link
Tensão de operação	18 a 30 V DC
Temperatura do processo	-25 a 80 °C; 90 °C por menos de 1 h
Proteção do invólucro	IP68 e IP69K
Conexão elétrica	1 conector M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua de nível em fluidos líquidos em aplicações industriais dentro das faixas de pressão e temperatura especificadas.
Aplicações com fluidos à base de água, água, óleos ou substâncias à base de óleo, observando as condições de montagem e a constante dielétrica indicada pelo fabricante.
Instalações que necessitam de sinal de comutação, saída analógica ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão de operação acima de 16 bar sem confirmação específica do fabricante; uso entre 16 e 100 bar é indicado como possível somente sob consulta.
Aplicações fora da faixa de temperatura de processo especificada de -25 a 80 °C, exceto a condição de 90 °C por menos de 1 h informada na ficha.
Medição de materiais que não sejam fluidos líquidos, pois a aplicação indicada na ficha é para fluidos líquidos.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: medição contínua de nível de fluidos líquidos em aplicações industriais.
A ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo como fluidos recomendados; verificar a configuração indicada para óleos e a zona ativa correspondente.
Para meios com constante dielétrica entre 1,8 e 5, a ficha exige tubo coaxial para operação.
A operação deve respeitar a pressão especificada de até 16 bar e a temperatura de processo de -25 a 80 °C, com 90 °C permitidos por menos de 1 h.
A adequação a geometrias específicas de reservatório não está detalhada nos dados fornecidos; confirmar a montagem no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Contínuo ifm LR3020 por Microondas Guiadas, verifique estes pontos:

Escolha o LR3020 quando

A aplicação exigir medição contínua de nível em fluido líquido, com sonda entre 100 e 2000 mm, conexão de processo G 3/4 externa e operação dentro dos limites de pressão e temperatura informados.

Verifique a instalação elétrica antes da compra

Confirme que o sistema aceita alimentação de 18 a 30 V DC e que a interface necessária corresponde à saída PNP/NPN, analógica ou IO-Link do sensor. O conector do produto é M12 de 4 contatos, codificação A.

Consulte o fabricante quando

A pressão necessária exceder 16 bar, a constante dielétrica do fluido estiver entre 1,8 e 5 ou as condições do fluido e do reservatório não estiverem cobertas pelos dados disponíveis. Para substâncias com constante dielétrica entre 1,8 e 5, a ficha indica necessidade de tubo coaxial.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de nível contínuo ifm LR3020	Identificação do modelo.
SKU / Part number	LR3020	Código do produto.
GTIN	4021179308120	Identificador comercial informado no anúncio.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais; medição de nível em fluidos líquidos	Descrição da aplicação fornecida na ficha.
Substâncias	Fluidos líquidos	Tipo de meio indicado.
Fluidos recomendados	Água, fluidos à base de água, óleos e substâncias à base de óleo	Meios listados na ficha como recomendados.
Princípio de medição	Microondas guiadas; guia de onda radar	Tecnologia de medição declarada pelo fabricante.

Faixa de medição e montagem
Comprimento da sonda L	100 a 2000 mm	Faixa de comprimento disponível informada.
Zona ativa A	L - 40 mm; em configuração para óleo e substâncias à base de óleo: L - 60 mm	Comprimento ativo conforme a configuração do meio.
Zona inativa I1 / I2	30 / 10 mm; em configuração para óleo e substâncias à base de óleo: 30 / 30 mm	Regiões inativas indicadas para as configurações descritas.
Ponto de comutação SP	15 a L - 30 mm; em configuração para óleo e substâncias à base de óleo: 30 a L - 30 mm	Intervalo de ajuste do ponto de comutação conforme configuração.
Ponto de comutação e retorno rP	10 a L - 35 mm; em configuração para óleo e substâncias à base de óleo: 35 a L - 35 mm	Intervalo indicado para ponto de retorno.
Conexão de processo	G 3/4, rosca externa	Conexão mecânica ao processo.
Constante dielétrica da substância	≥ 1,8; para substâncias com DK de 1,8 a 5 é necessário tubo coaxial	Condição de operação indicada para meios de baixa constante dielétrica.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 25 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim, versão por impulso	Proteção da saída indicada na ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída de comutação.
Intensidade máxima constante da saída de comutação DC	200 mA	Limite de corrente constante declarado.
Carga máxima	500 Ω	Valor de carga máxima informado na ficha; conferir o circuito e o tipo de saída aplicável.
Resistência mínima de carga	2000 Ω	Valor mínimo de resistência de carga indicado para a saída correspondente.

Saídas e sinais
Função elétrica	PNP/NPN	Tipo de saída de comutação indicado.
Quantidade de saídas	1 saída digital e 1 saída analógica	Quantidade de saídas especificada.
Saída analógica de tensão	0 a 10 V, invertível	Faixa e possibilidade de inversão informadas.
Saída analógica de corrente	4 a 20 mA, invertível	Faixa e possibilidade de inversão informadas.
Tensão do sinal completo	10 V	Valor indicado para o sinal analógico.
Corrente do sinal completo	20 mA	Valor indicado para o sinal analógico.
Tensão do sinal zero	0 V	Valor de sinal zero informado.
Corrente do sinal zero	4,0 mA	Valor de sinal zero informado.
Dados do processo binários	1	Quantidade informada para dados binários do processo.
Dados do processo analógicos	3	Quantidade informada para dados analógicos do processo.

Precisão e resposta de medição
Resolução	1 mm	Resolução de medição indicada.
Repetibilidade	± 5 mm	Desvio de repetibilidade declarado.
Erro de medição	± 7 mm	Erro informado na ficha.
Erro de offset	5 mm	Valor de offset declarado.
Histerese	> 5 mm	Valor informado na ficha.
Intervalo de medição	5 mm	Intervalo indicado entre valores.
Frequência de medição	4 Hz	Frequência de medição especificada.
Influência da temperatura por 10 K	± 0,2 %	Variação indicada para cada 10 K.
Tempo mínimo do ciclo do processo	3,2 ms	Tempo mínimo informado para o ciclo do processo.
Retardo de prontidão	< 3 s	Tempo de prontidão declarado.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação suportada.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Padrão informado para comunicação.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência especificados.
Modo SIO	Sim	Operação em modo SIO disponível.
Conector elétrico	1 x M12, codificação A, 4 contatos dourados	Tipo de conexão elétrica informado.
Classe de master port exigida	A	Classe de porta indicada na ficha.
DeviceID suportado	Modo de operação default: DeviceID 687	Identificação do dispositivo informada para o modo padrão.

Condições de processo e ambientais
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão especificado; uso entre 16 e 100 bar somente sob consulta.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor informado para resistência ao vácuo.
Temperatura do processo	-25 a 80 °C; 90 °C por menos de 1 h	Faixa de processo e condição temporária especificadas.
Temperatura ambiente	-25 a 60 °C	Faixa ambiente de operação declarada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento informada.
Grau de proteção	IP68 e IP69K	Graus declarados; IP68 informado para 7 dias, 1 m de profundidade de água e 0,1 bar.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms) / 25 g (6 ms), com sonda de referência de 0,5 m	Condições e referência de ensaio indicadas.
Resistência a vibrações	DIN EN 60068-2-6: 5 g (10 a 2000 Hz) / 1 g (5 a 200 Hz), com sonda de referência de 0,5 m	Condições e referência de ensaio indicadas.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3 em reservatórios metálicos fechados; DIN EN 61000-6-4 em reservatórios plásticos ou metálicos abertos	Normas e condições de instalação conforme ficha.

Materiais e dados mecânicos
Materiais de construção	1.4301, 1.4404, FKM e PEI	Materiais informados para a construção do produto.
Materiais em contato com o fluido	1.4305 (aço inoxidável 303); conexão de sondas 1.4435 (aço inoxidável 316L); PTFE; FKM; vedação NBR com reforço de fibras	Materiais declarados para partes em contato com o fluido.
Dimensões do corpo	Diâmetro 50 mm; comprimento 86 mm	Dimensões externas informadas.
Peso	437,3 g	Peso indicado no conjunto de dados do produto.
Contatos	Dourados	Característica especial informada para os contatos.
MTTF	241 anos	Valor de MTTF informado na ficha; não equivale a uma vida útil garantida.

Conformidade e dados adicionais
Número de arquivo UL	E174191	Identificação UL informada.
Número de aprovação UL	H012	Código de aprovação informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Saída analógica configurável como 0 a 10 V ou 4 a 20 mA, invertível.

• Saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC. Classe de proteção III. Confirmar a pinagem e a configuração elétrica no datasheet antes da ligação; a ficha fornecida não especifica a atribuição de cada pino.

Processo Conexão de processo G 3/4 com rosca externa. A compatibilidade mecânica requer conexão correspondente e verificação de pressão, vedação e condições do fluido na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1, IEC 61131-9 e COM2 a 38,4 kBaud	✓	A ficha informa IO-Link 1.1, SDCI conforme IEC 61131-9 e modo de transferência COM2.
Entrada de controlador compatível com saída analógica de 0 a 10 V ou 4 a 20 mA	✓	Ambas as formas de saída analógica são especificadas como invertíveis; conferir a configuração e a entrada do controlador.
Entrada digital compatível com saída de comutação PNP ou NPN	✓	A ficha informa função elétrica PNP/NPN; validar alimentação, carga e ligação conforme o datasheet.
Reservatório com conexão de processo G 3/4 externa e operação até 16 bar	✓	A rosca e o limite de pressão constam na ficha; a compatibilidade depende também da vedação e da configuração mecânica da instalação.
Aplicação com pressão acima de 16 bar	✗	A pressão especificada é 16 bar. A ficha condiciona usos entre 16 e 100 bar a consulta ao fabricante.
Fluido com constante dielétrica entre 1,8 e 5 sem tubo coaxial	✗	A ficha informa que, nessa faixa de constante dielétrica, é necessário tubo coaxial para operação.
Sistema que exige tensão de alimentação fora de 18 a 30 V DC	✗	A faixa de alimentação informada para o sensor é 18 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor de Nível Contínuo ifm LR3020 por Microondas Guiadas

Confirme que o comprimento da sonda, de 100 a 2000 mm, atende à geometria e à faixa de nível desejada.
Verifique a conexão mecânica G 3/4 externa, a pressão do processo e a compatibilidade da vedação com o fluido.
Confira se a constante dielétrica do meio atende às condições da ficha; para DK entre 1,8 e 5, utilize tubo coaxial.
Instale o sensor conforme o desenho dimensional e as instruções do fabricante, sem exceder as condições de processo especificadas.
Conecte a alimentação de 18 a 30 V DC pelo conector M12 de 4 contatos; consulte a pinagem oficial antes de energizar.
Configure e valide a saída necessária — comutação, analógica ou IO-Link — no sistema de controle, conferindo o sinal recebido.

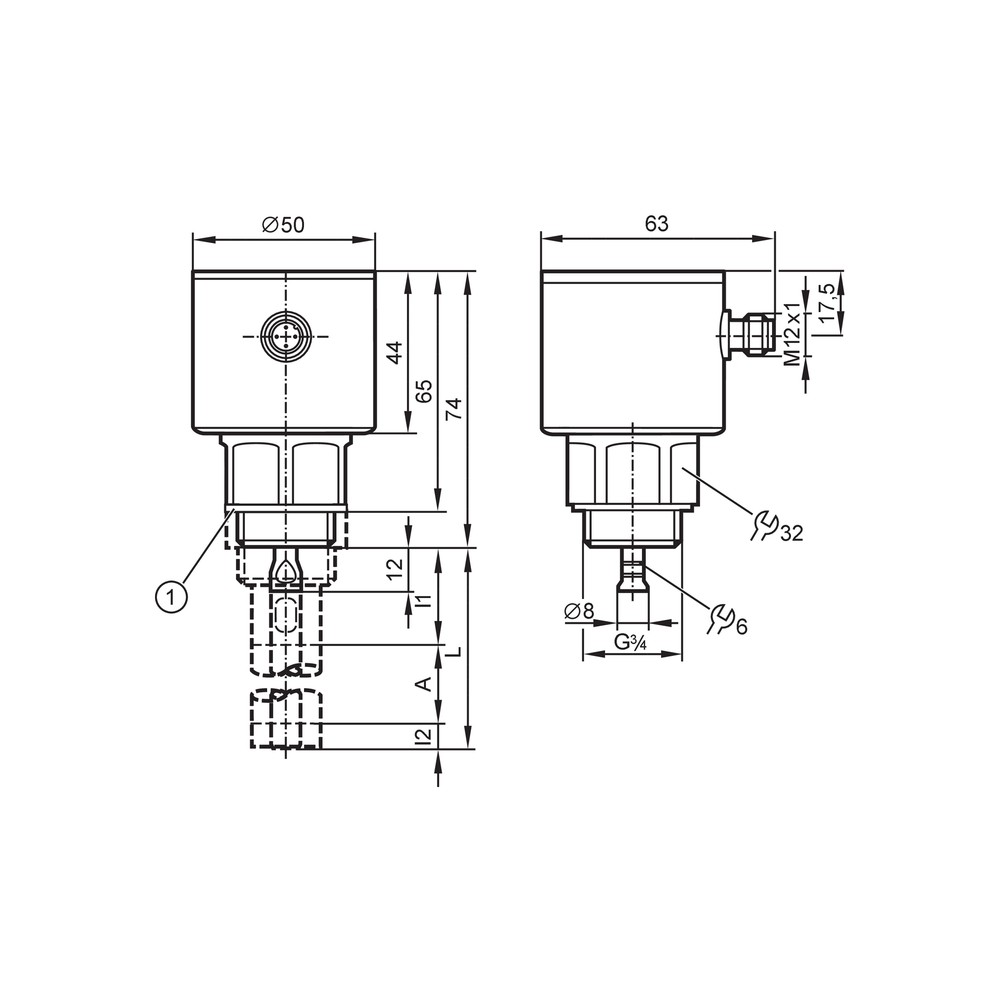

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O nível indicado permanece fora da faixa esperada.	Comprimento de sonda ou zona ativa incompatível com a geometria de montagem ou com a configuração do fluido.	Compare o comprimento instalado e as zonas ativa e inativas com os dados do datasheet, considerando se a configuração é para óleo.
A medição não funciona ou apresenta instabilidade com determinado fluido.	A constante dielétrica do meio pode estar fora da condição de operação; a ficha exige tubo coaxial para DK entre 1,8 e 5.	Verifique a constante dielétrica informada para o fluido e confirme se há tubo coaxial quando aplicável.
O controlador não recebe o sinal esperado.	Incompatibilidade entre o tipo de saída configurado no sensor e a entrada do controlador, ou ligação elétrica incorreta.	Confirme a alimentação, a configuração PNP/NPN, 0 a 10 V, 4 a 20 mA ou IO-Link selecionada e a pinagem oficial do M12.
O sensor não opera após a instalação.	Alimentação fora da faixa de 18 a 30 V DC ou condição de processo acima dos limites especificados.	Meça a tensão no conector e compare pressão e temperatura do processo com os limites da ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica LR3020 em português (Datasheet) Desenho em escala LR3020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LR3020 e para que tipo de fluido ele serve?

É um sensor ifm de nível contínuo por microondas guiadas, destinado a fluidos líquidos. A ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo como recomendados.

O LR3020 tem IO-Link e qual revisão utiliza?

Sim, oferece IO-Link revisão 1.1, padrão SDCI IEC 61131-9 e transferência COM2 a 38,4 kBaud. Também dispõe de modo SIO.

O produto acompanha cabo, tubo coaxial ou outros acessórios?

A ficha informa uma peça por embalagem, mas não relaciona acessórios inclusos. Para fluidos com constante dielétrica entre 1,8 e 5, ela especifica a necessidade de tubo coaxial, sem confirmar que ele acompanha o sensor.

Posso usar este sensor em pressões acima de 16 bar?

A pressão especificada é de 16 bar. A ficha informa que a utilização entre 16 e 100 bar é possível apenas sob consulta ao fabricante.

O LR3020 serve para medir sólidos ou materiais granulados?

A aplicação indicada na ficha é para fluidos líquidos. Não há dados fornecidos que confirmem uso para sólidos ou materiais granulados.

O sensor pode ser usado com qualquer óleo ou fluido de baixa constante dielétrica?

Não é possível afirmar que seja compatível com qualquer fluido. A ficha lista óleos e substâncias à base de óleo e requer tubo coaxial para substâncias com DK entre 1,8 e 5; confirme as condições específicas do meio.

O nível aparece incorreto: devo trocar o sensor?

Antes de substituir, confira o comprimento da sonda, a posição de montagem e as zonas ativas e inativas aplicáveis à configuração do fluido. Verifique também se o meio exige tubo coaxial por ter DK entre 1,8 e 5.

O controlador não identifica o sensor ou recebe um sinal errado; o que verificar?

Confira se a alimentação está entre 18 e 30 V DC e se a entrada do controlador corresponde à saída configurada, como PNP/NPN, 0 a 10 V, 4 a 20 mA ou IO-Link. Consulte a pinagem M12 no datasheet antes de alterar a ligação.

Como escolher entre a saída analógica e IO-Link?

Escolha a saída analógica quando o sistema de controle aceitar 0 a 10 V ou 4 a 20 mA; escolha IO-Link quando houver mestre compatível com revisão 1.1 e COM2. A ficha também informa saída de comutação PNP/NPN.

Quais cuidados devo ter na instalação elétrica e mecânica?

Verifique a rosca G 3/4 externa, a vedação e as condições de pressão e temperatura antes da montagem. Na ligação M12, use a pinagem do fabricante e valide a configuração do sinal antes de colocar o sistema em operação.

GLOSSÁRIO TÉCNICO

Microondas guiadas

Princípio de medição em que o sinal de radar é guiado pela sonda para determinar o nível do fluido. (Ref.: princípio de medição — guia de onda radar.)

IO-Link

Interface de comunicação digital do sensor para troca de dados com um mestre compatível. (Ref.: IO-Link 1.1; IEC 61131-9; COM2, 38,4 kBaud.)

PNP/NPN

Tipos de saída de comutação que devem corresponder à entrada digital e à arquitetura elétrica do controlador. (Ref.: função elétrica PNP/NPN.)

Constante dielétrica (DK)

Propriedade elétrica do meio relevante para a condição de medição; a ficha requer tubo coaxial para DK entre 1,8 e 5. (Ref.: constante dielétrica ≥ 1,8.)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água conforme condições definidas. (Ref.: IP68 e IP69K; IP68 informado para 7 dias, 1 m e 0,1 bar.)

Ligações relacionadas com "LR3020 IFM - Sensor de Nível ifm Medição Contínua Microondas Guiadas IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "LR3020 IFM - Sensor de Nível ifm Medição Contínua Microondas Guiadas IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
