Sensor de Nível IFM LR3009 - Microondas Guiadas

Pré-visualizar: LR3009 IFM - Sensor de Nível Contínuo IFM Monitoramento de Fluidos IO-Link, Microondas Guiadas

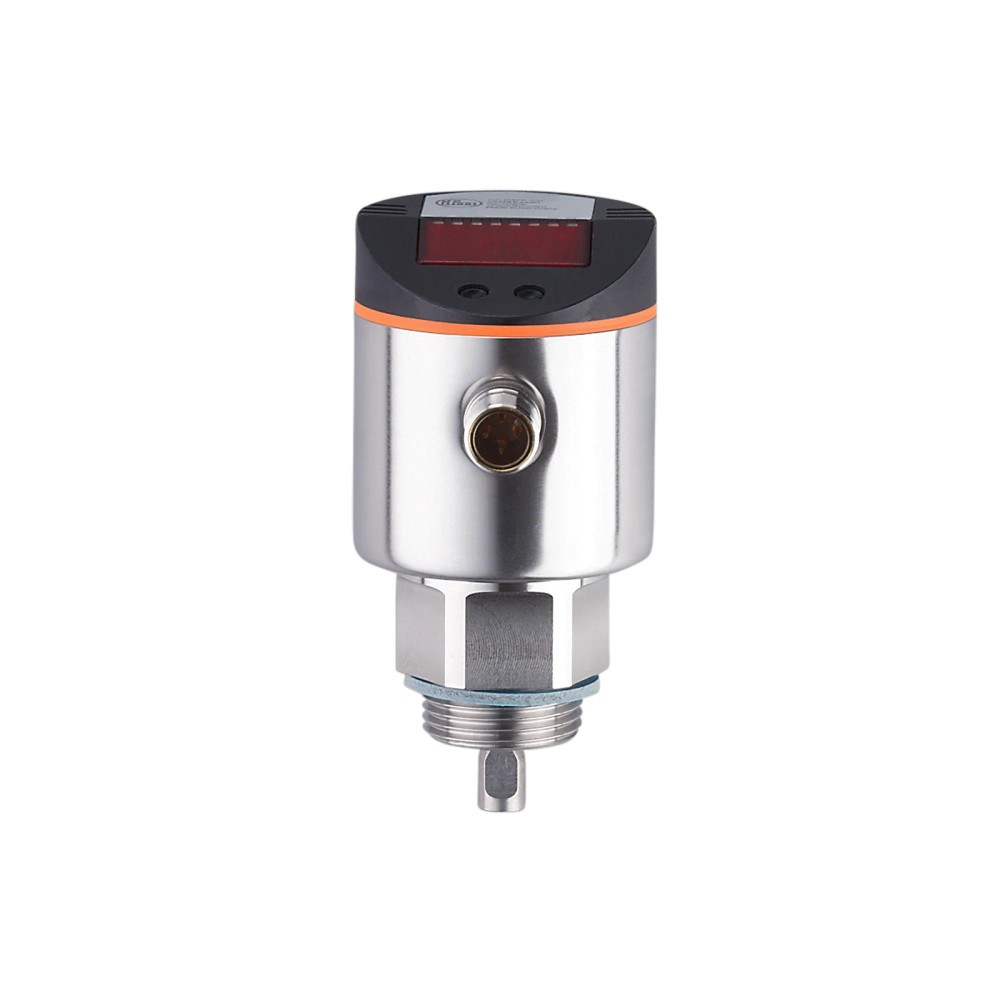

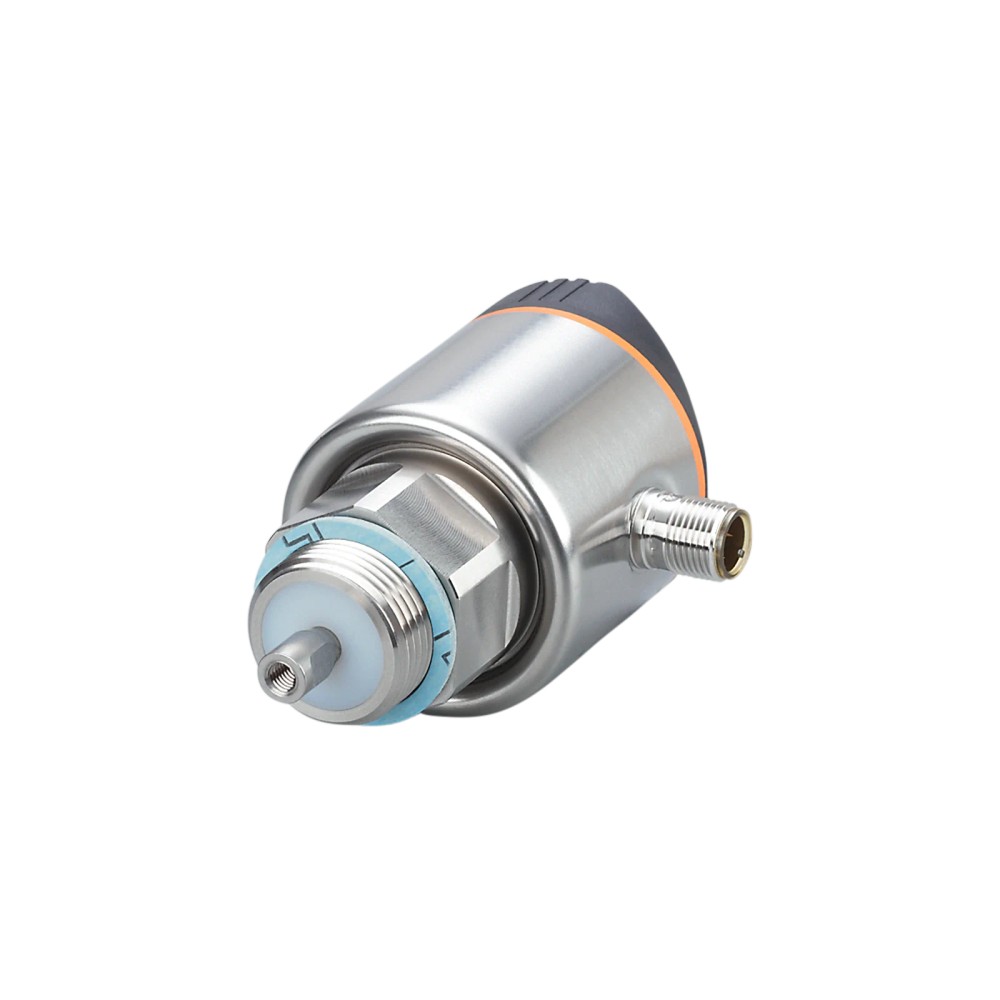

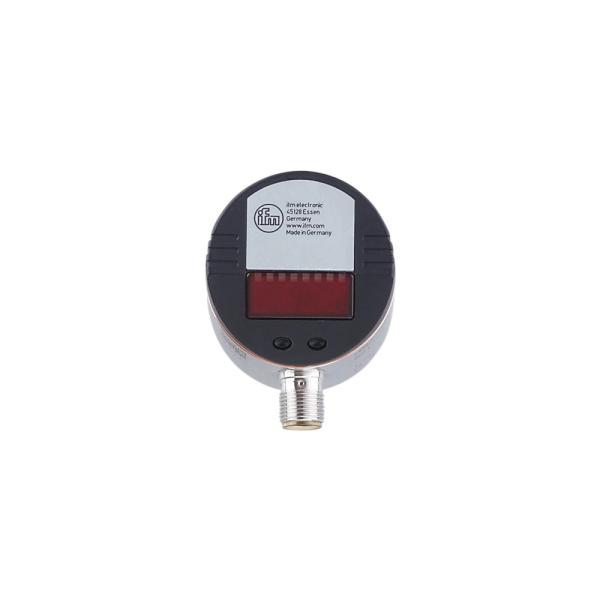

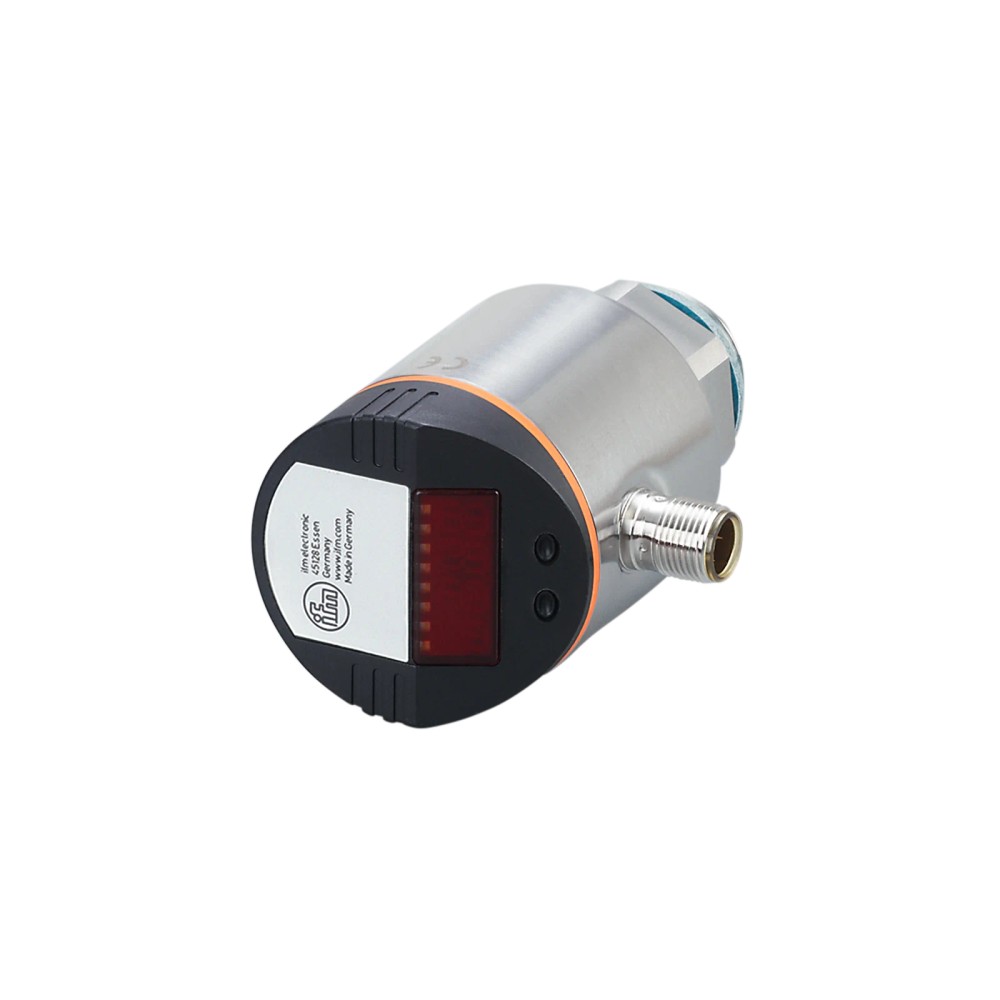

LR3009 IFM - Sensor de Nível Contínuo IFM Monitoramento de Fluidos IO-Link, Microondas Guiadas

Imagem meramente ilustrativa

R$ 4.984,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR3009
EAN: 4021179335973
NCM do produto: 90261029

Destaques do Produto Tecnologia Microondas...mais

Fechar menu

Saiba mais sobre: "LR3009 IFM - Sensor de Nível Contínuo IFM Monitoramento de Fluidos IO-Link, Microondas Guiadas"

Destaques do Produto

Tecnologia

Microondas guiadas

Saídas

Analógica/Digital/IO-Link

Processo

G 3/4 rosca

Temperatura

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LR3009 IFM - Sensor de Nível Contínuo Microondas Guiadas com IO-Link

O sensor de nível LR3009 da IFM utiliza tecnologia de microondas guiadas para monitoramento contínuo de fluidos. É ideal para medição de água e óleos com precisão de 1 mm. Oferece interface IO-Link, display alfanumérico e saídas analógicas/digitais configuráveis em um design robusto com conexão G 3/4.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	LR3009
Tecnologia	Microondas guiadas
Faixa de medição	100...1600 mm
Saída de sinal	PNP/NPN, 4-20mA, IO-Link
Conexão	G 3/4 rosca externa
Resolução	1 mm
Proteção	IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Água e soluções baseadas em água
Óleos industriais e lubrificantes
Tanques metálicos com conexão G 3/4
Aplicações que exigem comunicação IO-Link

⚠ Considere outro se precisa de:

Fluidos com constante dielétrica (DK) < 1,8 sem tubo coaxial
Aplicações com sólidos granulados ou poeira densa
Tanques onde a sonda pode sofrer impacto mecânico direto de agitadores
Ambientes com temperaturas na conexão do processo excedendo os limites nominais

APLICAÇÕES E USO

Monitoramento de nível de tanques de fluidos base água em máquinas industriais.
Medição contínua de óleos lubrificantes ou hidráulicos em reservatórios.
Aplicações industriais exigindo sinal analógico (4-20mA/0-10V) e digital (IO-Link) simultâneos.
Ambientes industriais que necessitam de resistência a pressões de até 1,6 MPa.

COMO ESCOLHER

Antes de comprar o LR3009 IFM - Sensor de Nível Contínuo Microondas Guiadas com IO-Link, verifique estes pontos:

Quando escolher este sensor

Ideal para monitoramento de nível contínuo onde há necessidade de integração via IO-Link e flexibilidade de saídas analógicas. Recomendado para fluidos com constante dielétrica >= 1,8.

Quando evitar este sensor

Evite se o fluido possuir DK inferior a 1,8 sem uso de tubo coaxial ou se a aplicação exigir comprimentos de sonda maiores que 1600mm, caso em que outras séries são necessárias.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tecnologia de medição	Microondas guiadas	Princípio de detecção de nível.
Aplicações	Indústria geral	Uso pretendido.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação nominal.
Consumo de corrente	< 30 mA	Corrente máxima de operação.
Classe de proteção	III	Segurança elétrica.

Interfaces
Interface	IO-Link	Comunicação digital.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade de transmissão.

Condições ambientais
Temperatura ambiente	-25...60 °C	Operação em campo.
Temperatura do processo	-25...80 °C	Limite de contato com fluido.
Proteção	IP 67	Vedação contra sólidos/líquidos.

Dados mecânicos
Conexão de processo	G 3/4 rosca externa	Padrão de montagem.
Materiais em contato	Aço inox 303/316L, PTFE, FKM, NBR	Compatibilidade química.

COMPATIBILIDADE

Comunicação

• IO-Link (1.1, COM2)

Conexões

Elétrica Conector M12, 4 polos, codificação A, contatos dourados

Processo G 3/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tanque com água (DK > 1.8)	✓	A constante dielétrica da água é compatível com o princípio de radar guiado.
Tanque com óleo (DK entre 1.8 e 5)	✓	Requer uso de tubo coaxial para garantir a correta medição devido à baixa constante dielétrica.
Tanque com sólidos (pó)	✗	O princípio de radar guiado não é projetado para sólidos com esta configuração de sonda.

INSTALAÇÃO

Como instalar o LR3009 IFM - Sensor de Nível Contínuo Microondas Guiadas com IO-Link

Verifique se o tanque está despressurizado antes da instalação.
Aplique vedação adequada na rosca G 3/4 do sensor.
Insira a sonda verticalmente no reservatório, evitando contato com paredes metálicas.
Conecte o cabo M12 de 4 polos conforme o código de cores padrão (BN, BU, BK, WH).
Aperte o sensor no processo garantindo que a conexão elétrica esteja voltada para a posição desejada.
Realize o ajuste de parâmetros (SP/rP) via display alfanumérico ou software IO-Link após energizar.

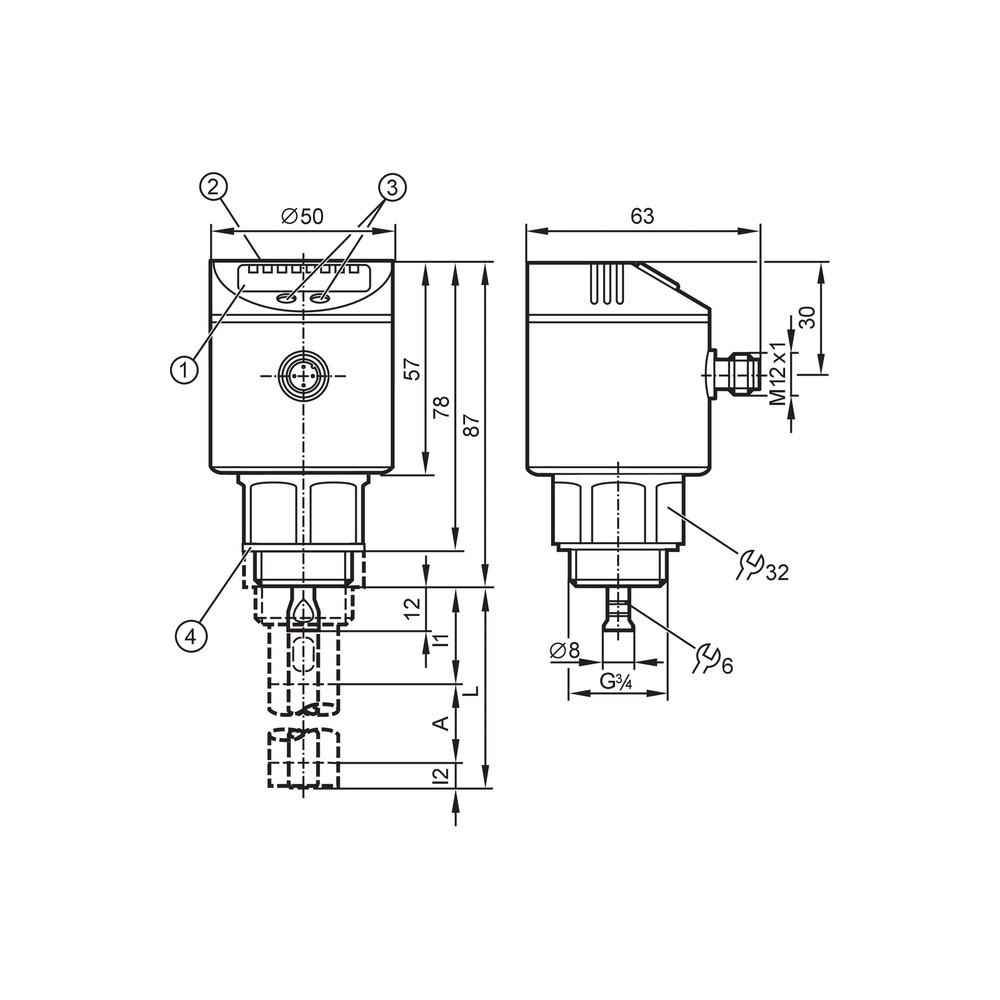

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras incorretas ou ausência de sinal de nível.	Fluido com constante dielétrica inferior a 1,8.	Verificar a especificação técnica do fluido versus o requisito mínimo do sensor.
Desvio nos valores de medição (offset).	Acúmulo excessivo de material na sonda.	Inspecionar visualmente a haste do sensor para verificar obstruções ou resíduos.
Sensor não liga ou falha na comunicação IO-Link.	Cabo M12 mal conectado ou curto-circuitado.	Testar continuidade do cabo e verificar integridade dos pinos do conector M12.
Saída de comutação atuando em nível indevido.	Configuração incorreta do ponto de comutação.	Verificar os parâmetros SP e rP através do display ou via IO-Link.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico LR3009 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de nível LR3009?

O LR3009 é um sensor de nível contínuo que utiliza a tecnologia de radar de microondas guiadas para monitorar a altura de fluidos em tanques industriais.

Para quais aplicações o LR3009 é indicado?

Este modelo é indicado para monitoramento de água, fluidos à base de água, óleos e substâncias baseadas em óleo em aplicações industriais.

Para quais aplicações este sensor não é indicado?

O dispositivo não deve ser utilizado em fluidos com constante dielétrica inferior a 1,8 sem um tubo coaxial. Também não é recomendado para sólidos ou meios que causem deposição extrema que obstrua a sonda.

Existe alguma restrição de aplicação para este sensor?

Versões que exigem medição em meios com constante dielétrica < 1,8 ou aplicações onde o comprimento da sonda precise exceder 1600 mm devem utilizar outros modelos.

Como diagnosticar problemas de leitura no sensor?

Sintomas como leituras instáveis ou erros constantes podem indicar falha na calibração ou obstrução na sonda. Verifique se o meio está dentro da especificação de constante dielétrica e se não há acúmulo de sujeira na haste.

O que verificar se o sensor parar de funcionar?

Se o sensor apresentar erro de saída ou não responder, verifique a integridade da conexão M12, a tensão de alimentação de 18-30V DC e se não há curto-circuito nos cabos.

Este sensor é melhor que modelos analógicos simples?

O LR3009 destaca-se pelo display alfanumérico e interface IO-Link integrada, facilitando a parametrização e o diagnóstico remoto, algo nem sempre presente em sensores analógicos simples.

Como decidir entre este e outro sensor IFM?

A escolha entre modelos depende do comprimento da sonda e da compatibilidade química com o fluido. O LR3009 é uma unidade compacta que integra display e eletrônica no cabeçote.

Quais cuidados na instalação física?

Certifique-se de que a vedação da conexão G 3/4 esteja correta e que a sonda não toque nas paredes metálicas do tanque. Siga o torque de aperto recomendado para evitar danos à rosca.

Como funciona a procedência e suporte deste produto?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo procedência e suporte técnico oficial de fábrica.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional que permite a parametrização remota e o diagnóstico de sensores (Ref.: IEC 61131-9).

Microondas Guiadas

Princípio de medição de nível onde pulsos eletromagnéticos são guiados ao longo de uma sonda, permitindo medição precisa independente da densidade do meio (Ref.: Radar).

Constante Dielétrica (DK)

Propriedade elétrica de um material que indica sua capacidade de armazenar energia em um campo elétrico, crucial para sensores de radar (Ref.: ≥ 1,8).

Conexão G 3/4

Padrão de rosca externa cilíndrica de polegada para fixação mecânica do sensor ao processo (Ref.: ISO 228-1).

Zona Ativa

Parte da sonda onde a medição é efetivamente realizada, excluindo as zonas inativas nas extremidades (Ref.: L-40mm/L-60mm).
