Sensor de Nível Contínuo ifm LR2750

Pré-visualizar: LR2750 IFM - Sensor de Nível Contínuo ifm Sistemas Higiênicos Microondas Guiadas IO-Link

LR2750 IFM - Sensor de Nível Contínuo ifm Sistemas Higiênicos Microondas Guiadas IO-Link

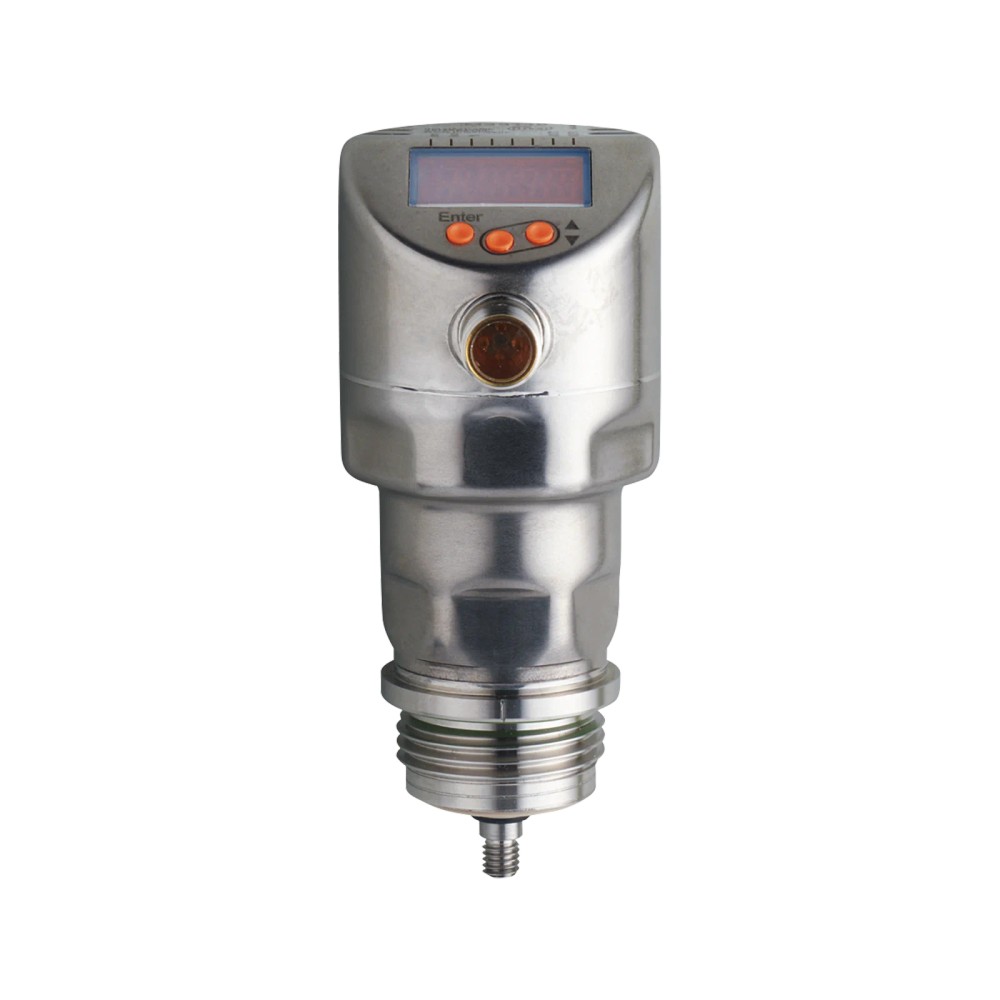

Imagem meramente ilustrativa

R$ 9.842,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR2750
EAN: 4021179285544
NCM do produto: 90261029

Destaques do Produto Comprimento da sonda...mais

Fechar menu

Saiba mais sobre: "LR2750 IFM - Sensor de Nível Contínuo ifm Sistemas Higiênicos Microondas Guiadas IO-Link"

Destaques do Produto

Comprimento da sonda

150 a 2000 mm

Conexão de processo

G 1 externa Aseptoflex Vario

Sinal analógico

4–20 mA, invertível e com escala ajustável

Saída de comutação

PNP/NPN, parametrizável

Comunicação

IO-Link, revisão 1.1; modo SIO disponível

Limite de pressão

Até 40 bar (4 MPa)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível contínuo ifm LR2750 – microondas guiadas, IO-Link, conexão G 1 Aseptoflex Vario

O ifm LR2750 é um sensor eletrônico de nível contínuo por microondas guiadas, destinado a aplicações com líquidos em sistemas higiênicos. Disponibiliza saída analógica de 4–20 mA, saída de comutação PNP/NPN e comunicação IO-Link. Possui conexão de processo G 1 Aseptoflex Vario e resistência à pressão de até 40 bar.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia de medição	Microondas guiadas (guia de onda radar)
Fluido indicado na ficha	Líquidos; água e fluidos à base de água
Comprimento da sonda	150 a 2000 mm
Conexão de processo	G 1 rosca externa Aseptoflex Vario
Saídas e comunicação	PNP/NPN, sinal de comutação, sinal analógico 4–20 mA e IO-Link
Pressão	Até 40 bar (4 MPa)
Temperatura do processo	−40 a 150 °C; observar as condições e notas do fabricante para aplicações específicas
Alimentação	18 a 30 V DC
Grau de proteção	IP 68 e IP 69K
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L, PEEK e EPDM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua de nível de líquidos em sistemas higiênicos, dentro das faixas de processo e dimensões informadas pelo fabricante.
Aplicações com água ou fluidos à base de água cuja constante dielétrica seja superior a 5, conforme ficha técnica.
Instalações que utilizem conexão G 1 externa Aseptoflex Vario e alimentação de 18 a 30 V DC.
Sistemas que necessitem de sinal 4–20 mA, saída de comutação PNP/NPN ou integração IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão mecânica exigida não for G 1 externa Aseptoflex Vario, salvo confirmação de adaptador compatível pelo fabricante.
Não selecionar para fluidos cuja constante dielétrica não atenda ao valor indicado de > 5 sem validar a aplicação com a ifm.
Não exceder a resistência à pressão de 40 bar nem as condições de temperatura especificadas para o sensor e a aplicação.
A ficha informa medição de líquidos; não há evidência para recomendar o produto para medição de nível de sólidos a granel.

APLICAÇÕES E USO

Aplicação declarada: medição contínua de nível de líquidos em sistemas higiênicos, observando os materiais em contato com o fluido e os limites do sensor.
Água e fluidos à base de água são indicados na ficha; a substância deve atender à constante dielétrica especificada (> 5).
Em aplicações 3A, a ficha limita a temperatura do fluido a 121 °C e exige limpeza COP. A temperatura na conexão do processo é relevante; a temperatura real do fluido pode ser maior, conforme nota do fabricante.
O uso com outros líquidos é uma possibilidade condicionada à verificação da constante dielétrica, compatibilidade química dos materiais e limites de processo; validar com o fabricante antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor de nível contínuo ifm LR2750 – microondas guiadas, IO-Link, conexão G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o LR2750 quando

A aplicação requer medição contínua de nível de líquido por microondas guiadas, sonda entre 150 e 2000 mm, processo com conexão G 1 Aseptoflex Vario e integração por 4–20 mA, PNP/NPN ou IO-Link.

Valide o fluido e o processo antes da compra

Confirme a constante dielétrica do fluido (> 5), compatibilidade dos materiais em contato com o meio e os limites de pressão e temperatura. Para aplicações 3A, a ficha alerta que a temperatura do fluido é limitada a 121 °C e que é necessária limpeza COP.

Considere outra configuração quando

A instalação exigir outro comprimento de sonda ou outro tipo de conexão de processo. A ficha não identifica um adaptador incluído; confirme eventuais acessórios e a compatibilidade da montagem com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LR2750	Referência do produto.
Tipo	Sensor de nível contínuo por microondas guiadas	Princípio de medição indicado para líquidos.
Aplicação declarada	Sistemas higiênicos	Aplicação informada na ficha do produto.
Substâncias	Fluidos líquidos	Categoria de meio indicada na ficha.
Fluidos recomendados	Água; fluidos à base de água	Recomendação declarada na ficha.
Constante dielétrica da substância	> 5	Condição indicada para a substância.

Faixa de medição e configuração
Comprimento da sonda L	150 a 2000 mm	Faixa de comprimento de sonda informada.

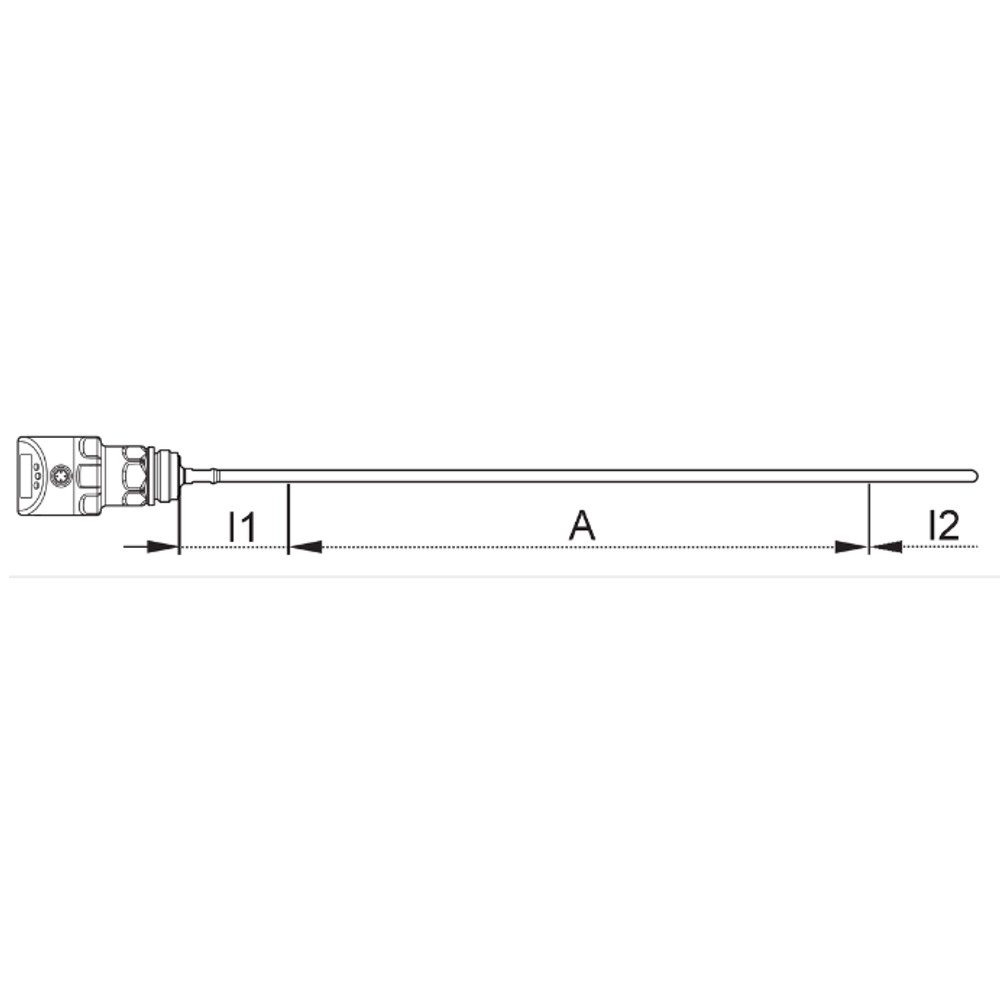

Zona ativa A	L − 40 mm	Referência da zona ativa em relação ao comprimento L.
Zona inativa I1 / I2	30 / 10 mm	Zonas indicadas na ficha; considerar na instalação e na faixa utilizável.
Ponto de comutação SP	15 a L − 30 mm	Faixa de ajuste do ponto de comutação.
Ponto de comutação e retorno rP	10 a L − 35 mm	Faixa indicada para o ponto de retorno.
Frequência de medição	4 Hz	Frequência indicada para a medição.

Precisão e desvios
Resolução	1 mm	Resolução declarada.
Erro de medição	± 7 mm	Erro informado na ficha; considerar as condições de referência do fabricante.
Erro de offset	5 mm	Valor de offset indicado.
Histerese	> 5 mm	Valor indicado para a histerese.
Influência da temperatura por 10 K	± 0,2 %	Variação indicada para cada alteração de 10 K.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo indicado.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.

Saídas
Função elétrica	PNP/NPN	Tipo de saída de comutação informado.
Saída de comutação	Abertura/fechamento, parametrizável	Função ajustável conforme configuração.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Corrente da saída analógica	4 a 20 mA, invertível; escala ajustável	Sinal de corrente e configuração informados.
Corrente do sinal zero	4,0 mA	Valor indicado para sinal zero.
Corrente de sinal completo	20 mA	Valor indicado para sinal completo.
Carga máxima	500 Ω	Carga máxima declarada.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo indicado.
Intensidade de corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C	Limites indicados para a corrente constante da saída.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão de comunicação declarado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência indicados.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado para IO-Link.
Classe de master port exigida	A	Classe requerida para a porta mestre.
Modo SIO	Sim	Operação em modo SIO disponível.
DeviceID padrão	478	Identificador default informado.
Dados de processo	2 dados binários e 1 dado analógico	Quantidade indicada na ficha.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo informado.
Retardo de prontidão	< 3 s	Tempo de prontidão declarado.

Condições de processo
Temperatura do processo	−40 a 150 °C	Faixa de processo indicada; considerar restrições específicas da aplicação.
Nota para aplicações 3A	Temperatura do fluido limitada a 121 °C; limpeza COP necessária	Condição expressa na nota de instalação da ficha.
Resistência à pressão	40 bar (4 MPa)	Limite declarado para pressão.
MAWP em aplicações segundo CRN	25 bar	Valor indicado especificamente para aplicações segundo CRN.
Resistência contra vácuo	−1000 mbar (−0,1 MPa)	Valor de resistência ao vácuo informado.

Condições ambientais e resistência
Temperatura ambiente	−40 a 80 °C	Faixa ambiente especificada.
Temperatura de armazenamento	−40 a 100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; instalar conforme as condições do fabricante.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms) / 20 g com sonda de referência de 0,5 m	Valores e condição da sonda de referência indicados.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz) / 1 g (5 a 200 Hz) com sonda de referência de 0,5 m	Valores e condição da sonda de referência indicados.
Normas de compatibilidade eletromagnética	DIN EN 61000-6-2, DIN EN 61000-6-3, DIN EN 61000-6-4	Normas listadas na ficha.

Conexões e dados mecânicos
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Conexão mecânica de processo.
Conexão elétrica	1 × M12, codificação A, 4 contatos	Conector indicado na ficha.
Contatos elétricos	Banhados a ouro	Característica especial declarada.
Materiais de construção	1.4404 (aço inoxidável/316L), PEI, PFA, PBT e FKM	Materiais de construção listados.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L), PEEK e EPDM	Materiais declarados para contato com o meio.
Rugosidade superficial	Ra < 0,8 μm	Característica de superfície informada.
Peso	330,75 g	Peso informado para o produto.

Display e elementos de operação
Display	Exibição alfanumérica de 4 dígitos	Indicação local informada.
Unidade de display	3 LEDs verdes	Elementos de indicação declarados.
Indicadores de chaveamento	2 LEDs amarelos	Indicação de estado de chaveamento.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud); perfil Smart Sensor SSP 0; modo SIO disponível.

• Saída analógica de 4–20 mA, invertível e com escala ajustável.

• Saída de comutação PNP/NPN parametrizável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. A ficha indica classe de master port A para IO-Link; confirmar a pinagem no datasheet do fabricante antes da ligação.

Processo Rosca externa G 1 Aseptoflex Vario. Esta especificação é mecânica e não substitui a verificação do conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC ou mestre IO-Link com porta classe A e suporte ao padrão IEC 61131-9	✓	A ficha especifica IO-Link, revisão 1.1, IEC 61131-9 e classe de master port exigida A; confirmar compatibilidade do dispositivo e do arquivo de descrição com o mestre.
Entrada analógica compatível com sinal de corrente 4–20 mA	✓	O LR2750 oferece saída analógica 4–20 mA, invertível e com escala ajustável.
Entrada digital que aceite saída de comutação PNP ou NPN	✓	A função elétrica PNP/NPN e o sinal de comutação constam na ficha; verificar a configuração selecionada e os limites elétricos da entrada.
Processo com conexão G 1 externa Aseptoflex Vario	✓	A conexão de processo indicada para o sensor é G 1 rosca externa Aseptoflex Vario.
Montagem que exige conexão de processo diferente, sem adaptador validado	✗	A ficha informa somente G 1 externa Aseptoflex Vario; não há comprovação de compatibilidade mecânica com outras conexões.
Aplicação com pressão superior a 40 bar	✗	A resistência à pressão especificada é de 40 bar (4 MPa); não exceder esse limite.
Aplicação com temperatura do fluido acima de 121 °C sob requisitos 3A	✗	A nota de instalação da ficha limita a temperatura do fluido a 121 °C em aplicações 3A e indica necessidade de limpeza COP.

INSTALAÇÃO

Como instalar o Sensor de nível contínuo ifm LR2750 – microondas guiadas, IO-Link, conexão G 1 Aseptoflex Vario

Confirme que o comprimento da sonda, de 150 a 2000 mm, atende à geometria do tanque e às zonas ativa e inativas indicadas no datasheet.
Verifique a compatibilidade da conexão G 1 externa Aseptoflex Vario com a conexão do tanque antes da montagem.
Confirme que pressão, temperatura, fluido e materiais em contato estão dentro dos limites aplicáveis à instalação.
Instale o sensor conforme as orientações do fabricante, sem aplicar torque ou método de vedação não especificado neste conteúdo; consulte o datasheet para os detalhes de montagem.
Conecte o plugue M12 codificação A e confira a pinagem no datasheet antes de energizar; utilize alimentação de 18 a 30 V DC.
Configure a saída necessária — 4–20 mA, PNP/NPN ou IO-Link — e valide a leitura e os pontos de comutação durante o comissionamento.

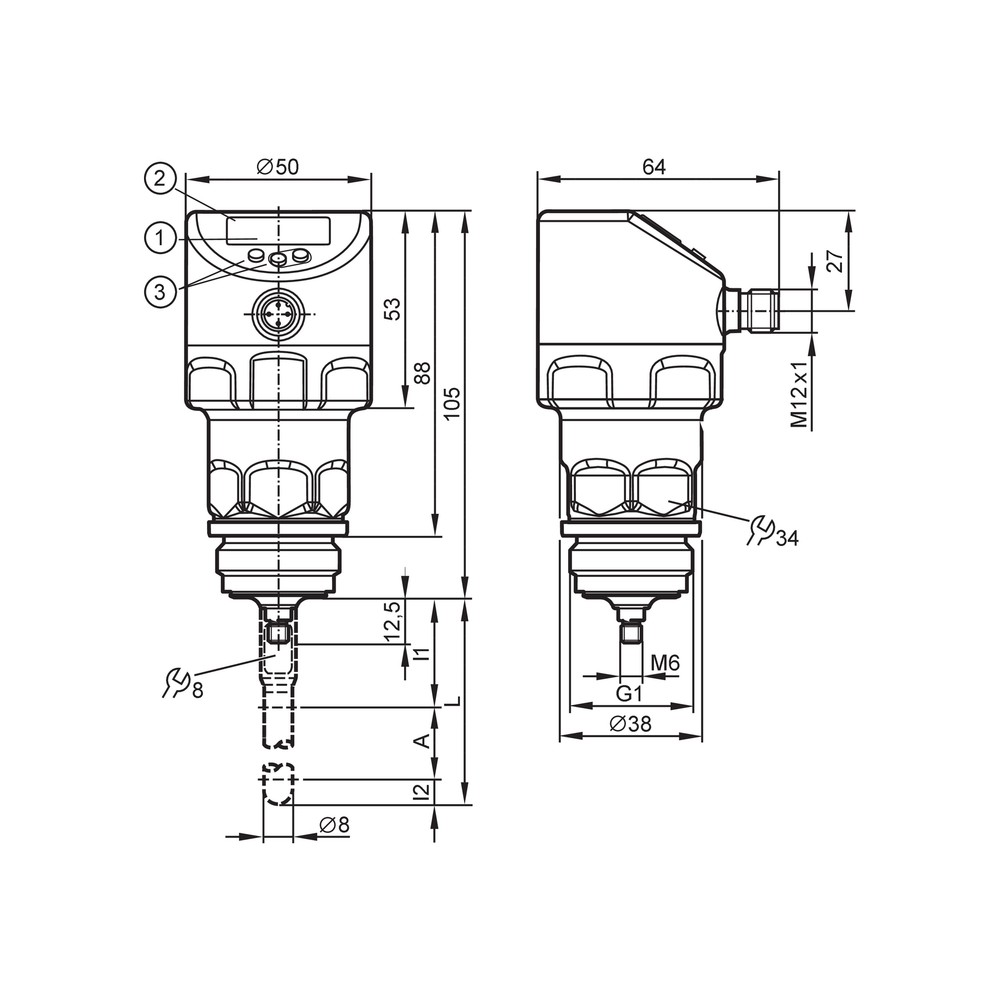

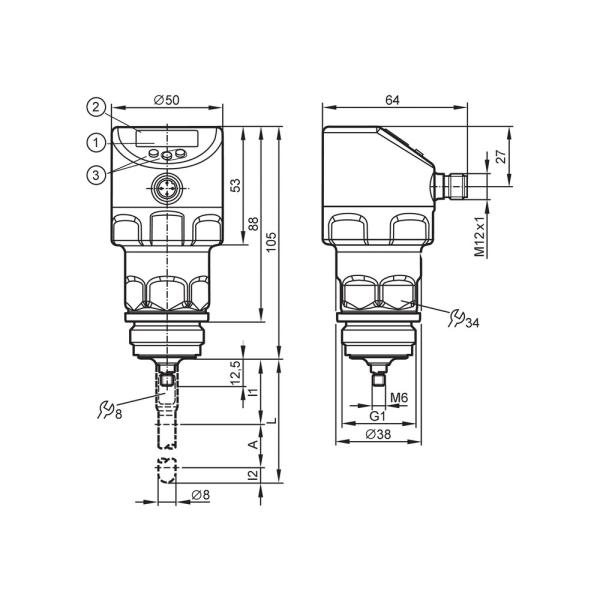

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O nível indicado não corresponde ao nível esperado.	Comprimento da sonda, zonas inativas ou configuração de medição incompatíveis com a geometria e o ponto de instalação.	Compare o comprimento e as zonas ativa/inativas com o desenho e os dados do datasheet; confira a configuração e o fluido utilizado.
A saída analógica permanece fora da faixa esperada.	Escala ou sentido da saída 4–20 mA configurados de forma diferente da entrada do controlador, ou ligação elétrica incorreta.	Verifique a parametrização da escala e da inversão da saída, a alimentação e a compatibilidade da entrada com sinal de corrente; consulte a pinagem oficial.
O PLC não estabelece comunicação IO-Link.	Porta mestre incompatível com a classe exigida, configuração de porta incorreta ou conexão M12/pinagem inadequada.	Confirme que a porta é classe A, que suporta IO-Link e revisão 1.1, e confira cabeamento e configuração conforme documentação do fabricante.
A saída de comutação não muda no ponto esperado.	Ponto SP/rP ou função de abertura/fechamento parametrizados de modo diferente do necessário.	Leia os parâmetros do sensor, confira as faixas SP e rP especificadas e valide se a entrada do controlador aceita a saída PNP/NPN configurada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm LR2750 em português (Datasheet) Desenho em escala do LR2750 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LR2750 e para que tipo de medição ele serve?

É um sensor de nível contínuo por microondas guiadas para líquidos, indicado na ficha para sistemas higiênicos. Oferece saída analógica, saída de comutação e IO-Link.

O que preciso conferir para saber se ele serve para o meu fluido?

A ficha recomenda água e fluidos à base de água e especifica constante dielétrica superior a 5. Verifique também a compatibilidade do fluido com os materiais em contato indicados pelo fabricante.

O sensor vem com cabo ou acessórios de montagem?

A ficha fornecida não lista acessórios inclusos e informa a conexão elétrica M12. Confirme o conteúdo fornecido e os acessórios necessários com o fornecedor antes da compra.

Ele funciona com qualquer conexão de tanque?

Não é possível afirmar compatibilidade com qualquer conexão: a conexão de processo especificada é G 1 externa Aseptoflex Vario. Para outra interface mecânica, valide previamente o adaptador e a montagem.

Posso usar o LR2750 para medir sólidos a granel?

A ficha identifica o produto para fluidos líquidos e não comprova aplicação em sólidos a granel. Para essa finalidade, consulte a ifm sobre a tecnologia e o modelo apropriados.

Ele pode operar acima de 121 °C?

A ficha informa temperatura de processo de −40 a 150 °C, mas, em aplicações 3A, limita a temperatura do fluido a 121 °C e exige limpeza COP. Valide a condição específica da conexão e do processo no datasheet.

O nível aparece errado: o que devo verificar antes de substituir o sensor?

Confira o comprimento da sonda, a geometria de instalação, as zonas inativas e a parametrização. Verifique também se o fluido atende à constante dielétrica especificada.

O PLC não reconhece o sensor por IO-Link; o que pode estar acontecendo?

Verifique o cabeamento M12, a configuração da porta mestre e a classe A exigida. Confirme também suporte a IO-Link revisão 1.1 e consulte a documentação do fabricante para a configuração do dispositivo.

Devo escolher a saída 4–20 mA ou IO-Link?

Escolha 4–20 mA se a entrada do sistema aceitar sinal analógico de corrente; use IO-Link se o mestre oferecer suporte à revisão 1.1 e à classe de porta A requerida. O LR2750 também dispõe de saída PNP/NPN.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18 a 30 V DC e conector M12 codificação A. Confira a pinagem no datasheet antes da ligação e configure a saída conforme a entrada do controlador.

GLOSSÁRIO TÉCNICO

Microondas guiadas

Princípio de medição em que o sinal é conduzido pela sonda para determinar o nível do fluido. (Ref.: Tecnologia de medição: microondas guiadas.)

IO-Link

Interface de comunicação ponto a ponto entre sensor e mestre compatível, usada para comunicação e parametrização. (Ref.: IO-Link, revisão 1.1; IEC 61131-9.)

PNP/NPN

Tipos de saída de comutação que definem como o sensor comuta o sinal elétrico para a entrada conectada. (Ref.: Função elétrica: PNP/NPN.)

Aseptoflex Vario

Tipo de conexão de processo roscada especificada para a montagem mecânica do sensor. (Ref.: G 1 rosca externa Aseptoflex Vario.)

Zona inativa

Trecho da sonda que deve ser considerado fora da região de medição indicada para posicionamento e interpretação do nível. (Ref.: Zona inativa I1/I2: 30/10 mm.)

Ligações relacionadas com "LR2750 IFM - Sensor de Nível Contínuo ifm Sistemas Higiênicos Microondas Guiadas IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "LR2750 IFM - Sensor de Nível Contínuo ifm Sistemas Higiênicos Microondas Guiadas IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
