Sensor de Nível Contínuo IFM LR2050

Pré-visualizar: LR2050 IFM - Sensor de Nível Contínuo IFM Medição de Fluidos Industriais Microondas Guiadas IO-Link

LR2050 IFM - Sensor de Nível Contínuo IFM Medição de Fluidos Industriais Microondas Guiadas IO-Link

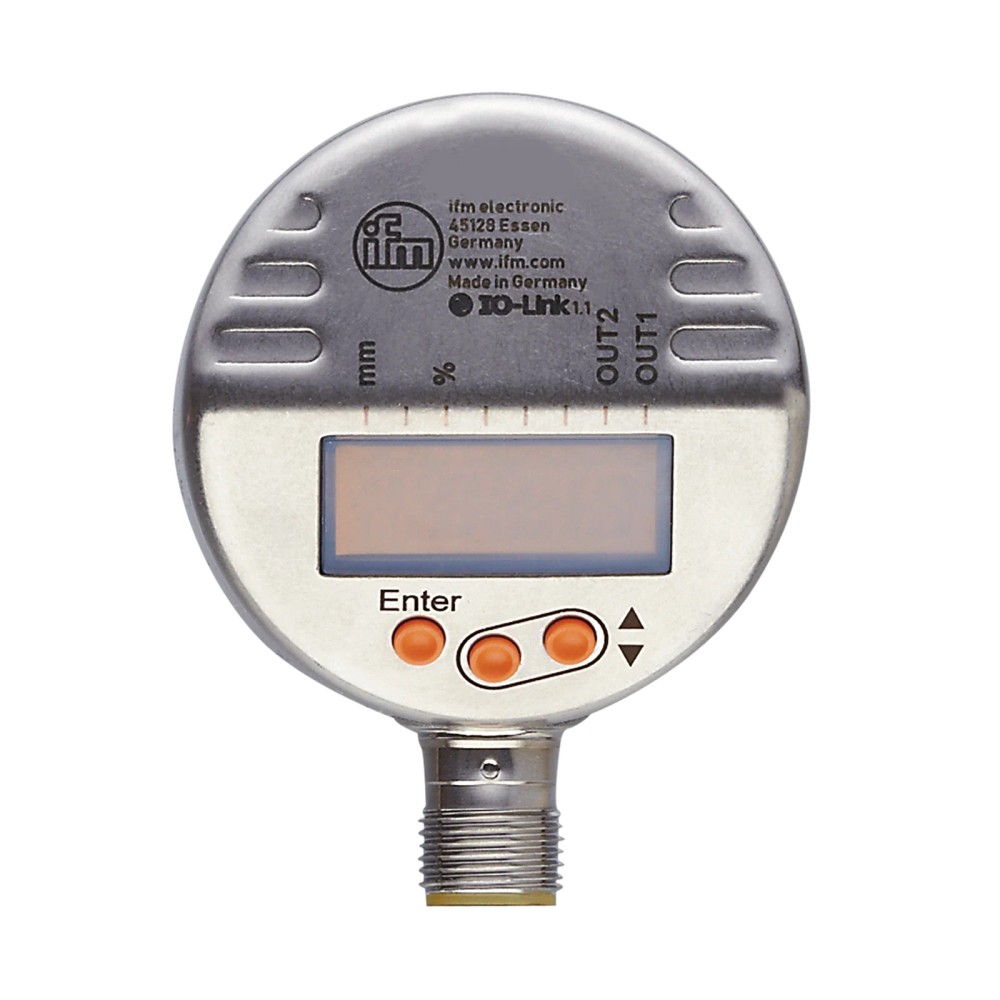

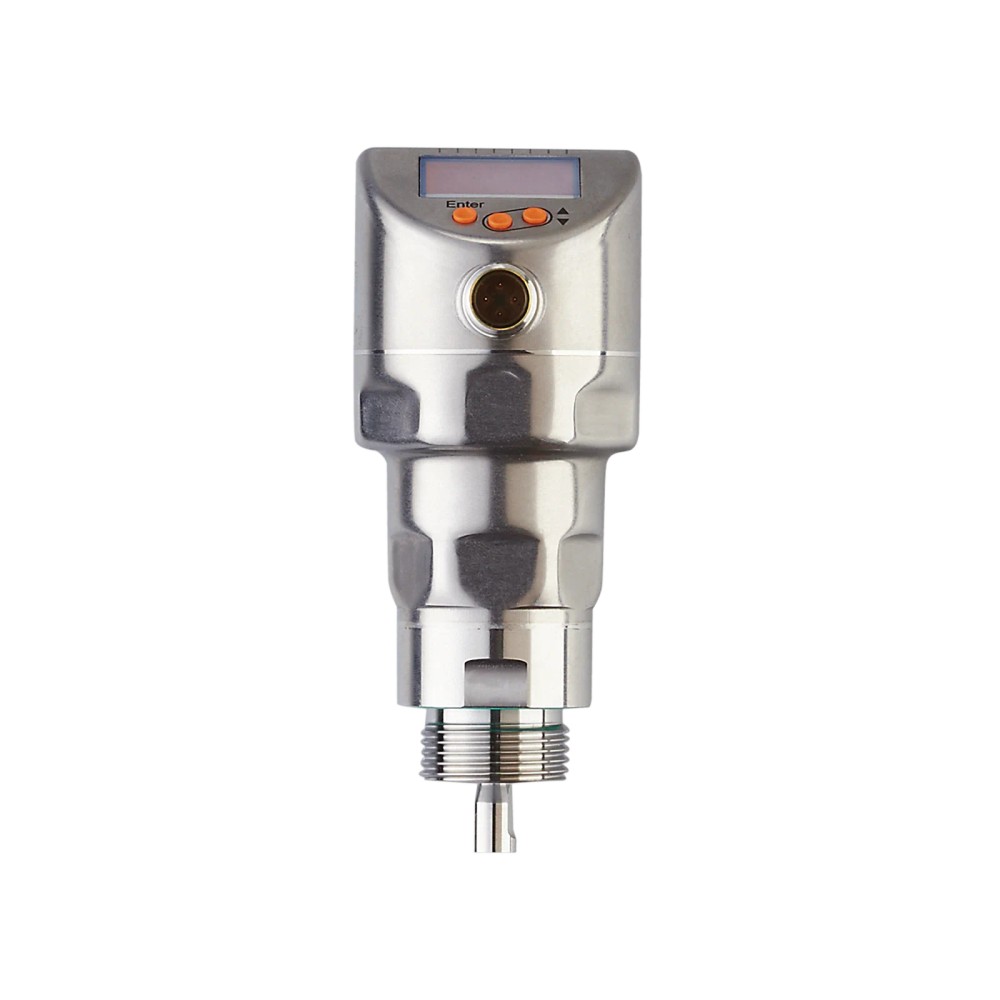

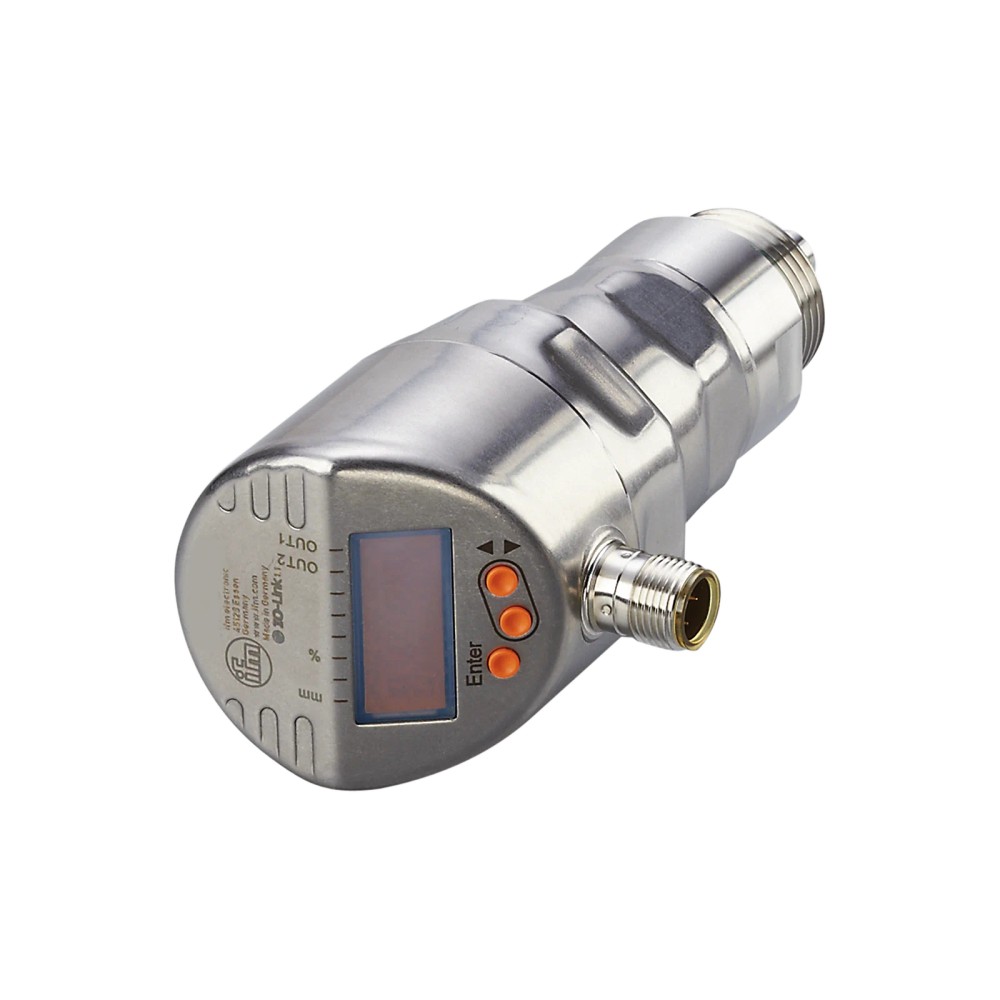

Imagem meramente ilustrativa

R$ 6.583,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LR2050
EAN: 4021179291941
NCM do produto: 90261029

Destaques do Produto Tecnologia Microondas...mais

Fechar menu

Saiba mais sobre: "LR2050 IFM - Sensor de Nível Contínuo IFM Medição de Fluidos Industriais Microondas Guiadas IO-Link"

Destaques do Produto

Tecnologia

Microondas guiadas

Comprimento da sonda

150...2000 mm

Saídas

1 digital e 1 analógica

Alimentação

18...30 V DC

Conexão de processo

G 3/4, rosca externa

Conexão elétrica

1 x M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível contínuo IFM LR2050 por microondas guiadas

O IFM LR2050 é um sensor eletrônico para medição contínua do nível de fluidos líquidos em aplicações industriais. Utiliza tecnologia de microondas guiadas e oferece saída analógica de 4...20 mA, saída de comutação PNP/NPN e comunicação IO-Link. Possui conexão de processo G 3/4 com rosca externa e resistência à pressão de até 16 bar. A faixa de temperatura do processo indicada é de -20...100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de medição	Nível contínuo por microondas guiadas
Fluidos indicados	Água, fluidos à base de água, óleos e substâncias à base de óleo
Comprimento da sonda	150...2000 mm
Saída analógica	4...20 mA
Saída de comutação	PNP/NPN
Comunicação	IO-Link 1.1
Conexão de processo	G 3/4, rosca externa
Pressão de processo	Até 16 bar
Temperatura do processo	-20...100 °C
Grau de proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição contínua de nível de fluidos líquidos em aplicações industriais, com sonda dentro do intervalo de comprimento especificado.
Aplicações com água, fluidos à base de água, óleos ou substâncias à base de óleo, respeitando a constante dielétrica mínima de 1,8 e os limites de processo informados.
Instalações que utilizem saída de comutação PNP/NPN, sinal analógico 4...20 mA ou IO-Link, conforme a arquitetura do sistema.

⚠ Considere outro se precisa de:

Não selecionar para processo acima de 16 bar, fora da faixa de temperatura de -20...100 °C ou com sonda fora do intervalo de 150...2000 mm.
A ficha não confirma aplicação em sólidos; o produto está especificado para fluidos líquidos.
Não presumir compatibilidade com fluidos cuja constante dielétrica seja inferior a 1,8.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição contínua de nível em fluidos líquidos para uso industrial.
A ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo; confirme que o meio atende à constante dielétrica mínima de 1,8.
Para uso no processo, respeite a faixa de -20...100 °C, a resistência à pressão de 16 bar e o comprimento de sonda de 150...2000 mm.
Possibilidade de integração a sistemas de controle por sinal analógico 4...20 mA, saída de comutação PNP/NPN ou IO-Link; a configuração do sistema deve ser validada pelo integrador.

COMO ESCOLHER

Antes de comprar o Sensor de nível contínuo IFM LR2050 por microondas guiadas, verifique estes pontos:

Escolha o LR2050 quando

A aplicação exigir medição contínua de nível em fluido líquido e atender à conexão G 3/4, ao comprimento de sonda de 150...2000 mm, à faixa de processo de -20...100 °C e ao limite de pressão de 16 bar. Verifique também constante dielétrica mínima de 1,8 e a interface necessária.

Avalie outra configuração quando

A instalação exigir comprimento de sonda, conexão de processo, temperatura ou pressão fora dos limites especificados. Consulte o datasheet do fabricante para confirmar a adequação a características do tanque, do fluido e da instalação que não estejam detalhadas nesta ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante.
Modelo	LR2050	Código do produto.
GTIN	4021179291941	Identificador comercial informado.
Tipo de produto	Sensor de nível contínuo (microondas guiadas)	Tipo e tecnologia declarados para o produto.
Aplicação	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Substâncias	Fluidos líquidos	Tipo de meio indicado.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo	Meios listados na ficha.
Princípio de medida	Guia de onda radar	Princípio de medição informado.
Constante dielétrica da substância	≥ 1,8	Valor mínimo informado para a substância.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado.
Classe de proteção	III	Classe de proteção elétrica declarada.
Proteção contra sobrecarga	Sim	Recurso informado na ficha.
Proteção contra curto-circuitos	Sim	Recurso informado para as saídas.
Proteção contra inversão de polaridade	Sim	Recurso informado na ficha.
Queda de tensão máx. da saída de comutação DC	2,5 V	Valor máximo especificado para a saída DC.
Intensidade de corrente máxima constante da saída de comutação DC	150 mA	Limite de corrente constante informado.
Carga máxima	500 Ω	Carga máxima indicada.
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Tipo de conexão e contatos declarados.
Característica especial dos contatos	Contatos banhados a ouro	Acabamento indicado para os contatos.

Saídas e sinais
Função elétrica	PNP/NPN	Função elétrica indicada para a saída de comutação.
Quantidade de saídas totais	2	Total declarado na ficha.
Quantidade de saídas digitais	1	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Corrente da saída analógica	4...20 mA	Faixa do sinal analógico.
Sinal de saída	Sinal de comutação; sinal analógico; IO-Link	Sinais e interface declarados.

Medição e desempenho
Comprimento da sonda L	150...2000 mm	Intervalo de comprimento informado.
Resolução	1 mm	Resolução declarada.
Erro de medição	± 7 mm	Erro de medição informado.
Erro de offset	5 mm	Erro de offset declarado.
Frequência de medição	4 Hz	Frequência indicada na ficha.
Retardo de prontidão	< 3 s	Tempo informado até prontidão.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada.
SDCI-padrão	IEC 61131-9	Padrão indicado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência declarados.

Condições de processo
Temperatura do processo	-20...100 °C	Faixa de temperatura de processo especificada.
Resistência à pressão	16 bar / 1,6 MPa	Limite de pressão informado.
MAWP nas aplicações segundo CRN	16 bar	Pressão máxima de trabalho informada para aplicações segundo CRN.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo declarado.

Condições ambientais e proteção
Temperatura ambiente	-40...80 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 68; IP 69K	Graus de proteção informados; a aplicação deve respeitar as condições de ensaio do fabricante.
Resistência a choques	DIN EN 60068-2-27	Norma de referência declarada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-6	Norma de referência declarada para resistência a vibrações.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética listadas na ficha.

Dados mecânicos e materiais
Conexão de processo	G 3/4, rosca externa	Tipo de conexão mecânica de processo.
Dimensões	Ø 50 mm; comprimento 119 mm	Dimensões informadas na ficha.
Materiais de construção	1.4404 (aço inoxidável / 316L); PEI; PFA; PBT; FKM	Materiais listados para construção.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L); 1.4435 (aço inoxidável / 316L); PTFE; FKM	Materiais de contato com o fluido especificados.
Peso	367,4 g	Peso indicado no catálogo.

Dados de confiabilidade e identificação regulatória
MTTF	216 anos	Valor de MTTF informado no conjunto de dados; não representa vida útil garantida.
NCM	9026.10.29	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM2 (38,4 kBaud).

• Saída analógica de 4...20 mA.

• Saída de comutação PNP/NPN.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC. Confirmar pinagem e configuração de saídas no datasheet antes da ligação.

Processo G 3/4 com rosca externa. A conexão de processo é mecânica e não determina, por si só, a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica 4...20 mA e alimentação dentro de 18...30 V DC.	✓	A ficha especifica saída analógica de 4...20 mA e tensão de operação de 18...30 V DC.
Controlador com IO-Link compatível com revisão 1.1 e comunicação COM2.	✓	O sensor informa IO-Link 1.1 e tipo de transferência COM2 (38,4 kBaud); a conexão do controlador deve ser verificada separadamente.
Instalação com conexão de processo G 3/4 fêmea compatível e condições dentro dos limites do sensor.	✓	A conexão do sensor é G 3/4, rosca externa; dimensões e vedação do conjunto devem ser confirmadas na instalação.
Processo com pressão superior a 16 bar ou temperatura fora de -20...100 °C.	✗	Essas condições excedem os limites de processo informados na ficha.
Medição de sólido ou de fluido com constante dielétrica abaixo de 1,8.	✗	A ficha especifica fluidos líquidos e constante dielétrica mínima de 1,8; não confirma adequação a sólidos nem a valores inferiores.

INSTALAÇÃO

Como instalar o Sensor de nível contínuo IFM LR2050 por microondas guiadas

Confirme que o fluido, a temperatura, a pressão e o comprimento de sonda requeridos estão dentro dos limites especificados.
Verifique que a conexão do tanque ou do processo corresponde à rosca externa G 3/4 e planeje a instalação mecânica conforme o desenho dimensional.
Instale o sensor de acordo com as instruções e condições de montagem do fabricante; consulte o datasheet para requisitos que não constem nesta ficha.
Conecte a alimentação dentro da faixa de 18...30 V DC usando a conexão M12 codificação A; consulte o datasheet para a pinagem.
Ligue a saída apropriada — PNP/NPN, 4...20 mA ou IO-Link — à entrada compatível do sistema e valide a carga e a configuração.
Após a montagem, energize o sensor, aguarde o retardo de prontidão especificado e confira a leitura e o estado das saídas no sistema.

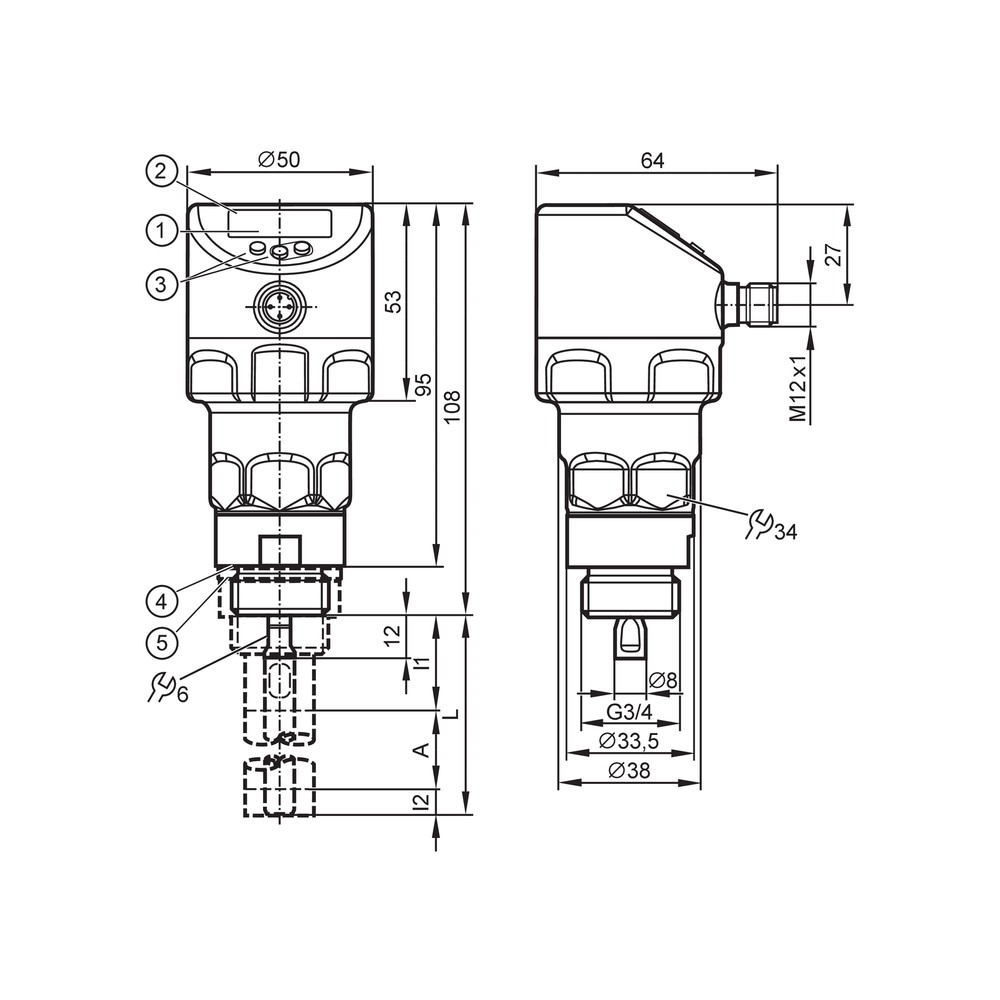

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem leitura ou sensor sem comunicação.	Alimentação fora da faixa especificada, conexão M12 incorreta ou ligação incompatível com a interface utilizada.	Meça a alimentação nos terminais e confira a conexão, a pinagem e o esquema correspondente no datasheet.
Valor de nível não corresponde ao processo.	Comprimento de sonda inadequado à instalação ou propriedades do fluido fora das condições especificadas.	Compare a sonda instalada com o intervalo de 150...2000 mm e confirme o tipo de fluido e a constante dielétrica mínima no processo.
Saída analógica permanece sem variação esperada.	Entrada do controlador, ligação ou carga do circuito não compatível com a saída de 4...20 mA.	Confirme a configuração da entrada, a continuidade da ligação e a carga, respeitando o máximo de 500 Ω informado.
Saída de comutação não é reconhecida pelo controlador.	Tipo de entrada PNP/NPN ou circuito de saída não corresponde à configuração utilizada.	Verifique o tipo de entrada do controlador, a ligação elétrica e os limites de corrente e queda de tensão especificados.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM LR2050 em português (Datasheet) Desenho em escala IFM LR2050 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM LR2050 e para quem ele serve?

É um sensor de nível contínuo por microondas guiadas para medição de fluidos líquidos em aplicações industriais. A ficha lista água, fluidos à base de água, óleos e substâncias à base de óleo.

Quais sinais e protocolos o LR2050 oferece?

O LR2050 oferece uma saída de comutação PNP/NPN, uma saída analógica de 4...20 mA e comunicação IO-Link 1.1. A conexão elétrica é M12 codificação A com 4 contatos.

O produto acompanha cabo ou acessórios?

A ficha fornecida não informa acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor ou no datasheet do fabricante.

Este sensor serve para medir nível de sólidos?

A ficha especifica o LR2050 para fluidos líquidos e não confirma aplicação em sólidos. Para essa condição, consulte o fabricante sobre o princípio de medição adequado.

Posso usar o LR2050 com um fluido fora da faixa de temperatura indicada?

Não se deve exceder a faixa de processo especificada, de -20...100 °C. Verifique também a temperatura ambiente permitida para a instalação.

O sensor funciona se o processo ultrapassar 16 bar?

A resistência à pressão informada é de 16 bar; a ficha não respalda operação acima desse limite. Compare a pressão máxima do processo com esse valor antes da seleção.

O que verificar se o sensor não comunica por IO-Link?

Confira a alimentação de 18...30 V DC, as ligações e a compatibilidade do mestre com IO-Link 1.1 e COM2. Consulte o datasheet para validar a pinagem e a configuração.

O que verificar se o sinal de 4...20 mA parece incorreto?

Confirme se a entrada do controlador está configurada para 4...20 mA e se a carga do circuito não excede 500 Ω. Verifique também a ligação elétrica antes de substituir o sensor.

Como escolher o comprimento da sonda para a instalação?

Selecione uma sonda dentro do intervalo de 150...2000 mm e confira as dimensões e condições de montagem no desenho dimensional e no datasheet. A ficha não determina o comprimento necessário para cada tanque.

Quando devo escolher o LR2050 em vez de outra configuração?

Escolha-o quando a aplicação atender à conexão G 3/4, ao comprimento de sonda especificado e aos limites de pressão, temperatura e fluido. Se algum requisito exceder esses limites ou a instalação exigir outra conexão, compare com outra configuração usando a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Microondas guiadas

Princípio de medição de nível indicado para o LR2050. (Ref.: Princípio de medida — guia de onda radar.)

IO-Link

Interface de comunicação do sensor para integração com sistemas compatíveis. (Ref.: revisão 1.1; IEC 61131-9.)

Saída analógica 4...20 mA

Sinal analógico de corrente especificado para transmissão da medição. (Ref.: corrente da saída analógica — 4...20 mA.)

PNP/NPN

Tipos de função elétrica indicados para a saída de comutação. (Ref.: função elétrica — PNP/NPN.)

Constante dielétrica

Propriedade do meio relacionada à condição mínima de substância especificada para o sensor. (Ref.: constante dielétrica da substância — ≥ 1,8.)
