Sensor de Nível Capacitivo IFM LMT302

Pré-visualizar: LMT302 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1

LMT302 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1

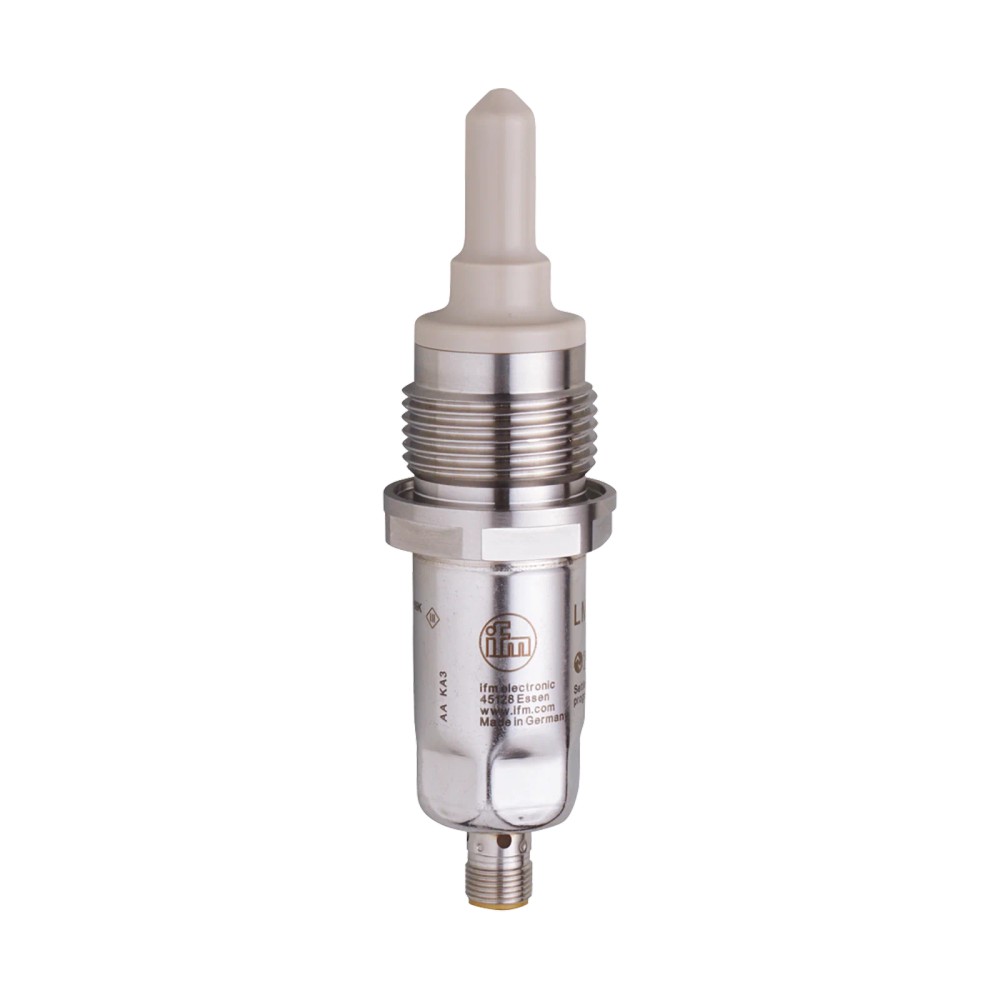

Imagem meramente ilustrativa

R$ 2.794,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT302
EAN: 4021179276801
NCM do produto: 90261029

Destaques do Produto Tipo de detecção...mais

Fechar menu

Saiba mais sobre: "LMT302 IFM - Sensor de Nível Capacitivo IFM Detecção de Nível Limite IO-Link G 1"

Destaques do Produto

Tipo de detecção

Nível limite por princípio capacitivo

Conexão de processo

G 1, rosca externa

Sinal de saída

Duas saídas digitais PNP/NPN

Integração de dados

IO-Link 1.1 e modo SIO

Faixa de temperatura do fluido

-20...100 °C

Ajuste de fábrica

Fluidos à base de água

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Nível Capacitivo ifm LMT302 para detecção de nível limite, IO-Link, conexão G 1

O ifm LMT302 é um sensor capacitivo eletrônico para detecção de nível limite em fluidos e substâncias compatíveis com a sonda. Possui ajuste de fábrica para fluidos à base de água, duas saídas digitais PNP/NPN e comunicação IO-Link. A conexão de processo é G 1 com rosca externa, e o fluido pode operar entre -20 e 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Princípio de medição	Capacitivo
Aplicação	Detecção de nível limite
Saídas digitais	2; PNP/NPN
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão de processo	G 1, rosca externa
Comprimento da sonda	38 mm
Temperatura do fluido	-20...100 °C
Pressão do reservatório	-1...40 bar
Alimentação	18...30 V DC
Grau de proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção pontual de nível limite em fluidos à base de água, para os quais o sensor possui ajuste de fábrica.
Aplicações com conexão de processo G 1 rosca externa e sonda de 38 mm, respeitando os limites de temperatura e pressão informados.
Sistemas que recebem saída digital PNP/NPN ou comunicação IO-Link, conforme configuração e requisitos do controlador.
Aplicações com fluidos líquidos ou pastosos e substâncias em pó, após validar a compatibilidade do material e as condições do processo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão de processo requerida não for G 1 rosca externa, sem verificar a possibilidade de adaptação mecânica.
Não aplicar fora da faixa de temperatura do fluido de -20...100 °C em operação contínua; a ficha informa até -20...150 °C por 1 h como temperatura breve da substância.
Não exceder a pressão de reservatório indicada de -1...40 bar.
Não presumir medição contínua de nível: o produto é especificado para detecção de nível limite.

APLICAÇÕES E USO

Aplicação documentada: detecção de nível limite; o anúncio identifica o sensor como destinado a essa função.
Uso indicado pela ficha: fluidos à base de água, com ajuste de fábrica correspondente; a temperatura do fluido informada é de -20...100 °C.
A ficha também lista água, óleos, substâncias à base de óleo, fluidos líquidos e pastosos e substâncias em pó. A adequação a uma substância específica deve ser confirmada considerando os materiais em contato com o fluido.
Possibilidade inferida: integração a um sistema de automação com master IO-Link classe A, ou uso das saídas digitais em entrada PNP/NPN compatível; validar a arquitetura e a configuração antes da instalação.
Respeitar a faixa de pressão do reservatório de -1...40 bar. A temperatura de até -20...150 °C está indicada apenas como condição breve de 1 h para água e óleo.
Não tratar a saída como medição contínua de nível: a função documentada é detecção de nível limite.

COMO ESCOLHER

Antes de comprar o Sensor de Nível Capacitivo ifm LMT302 para detecção de nível limite, IO-Link, conexão G 1, verifique estes pontos:

Escolha o LMT302 quando

A aplicação exigir detecção capacitiva de nível limite, conexão G 1 externa, duas saídas digitais PNP/NPN ou IO-Link e condições dentro dos limites especificados de temperatura e pressão. O ajuste de fábrica é para fluidos à base de água.

Avalie outro modelo ou tecnologia quando

O processo exigir medição contínua de nível, uma conexão diferente de G 1, ou operação além das faixas de temperatura e pressão indicadas. A ficha disponível não determina qual modelo alternativo atende; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Modelo	LMT302	Código do produto e part number informado no anúncio.
Marca	IFM / ifm electronic	Fabricante identificado na ficha do produto.
GTIN	4021179276801	Identificador comercial informado no anúncio.
Tipo de produto	Sensor de nível eletrônico para detecção de nível limite	Função declarada para o produto.
Princípio de medida	Capacitivo	Princípio de detecção informado pelo fabricante.
Ajuste de fábrica	Fluidos à base de água	Condição de ajuste de fábrica; não implica ajuste universal para qualquer substância.
Substâncias indicadas	Fluidos líquidos e pastosos; substâncias em pó	Categorias de substâncias registradas na ficha; validar compatibilidade específica.
Fluidos recomendados	Água; fluidos à base de água; óleos; substâncias à base de óleo; substâncias em pó	Lista de fluidos e substâncias informada na ficha.

Alimentação e proteção elétrica
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim; por impulso	Versão de proteção especificada.
Proteção contra inversão de polaridade	Sim	Proteção indicada para a conexão elétrica.
EMC	DIN EN 61000-6-2: 2006; DIN EN 61000-6-4: 2011 / tanques abertos; DIN EN 61000-6-3: 2011 / tanques fechados	Normas e condições de referência declaradas na ficha.

Saídas e dados de processo
Função elétrica	PNP/NPN	Tipo de saída elétrica informado.
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Sinal de saída	Sinal de comutação; IO-Link	Tipos de sinal indicados.
Dados do processo binários	2	Quantidade informada na ficha.
Dados do processo analógicos	1	Quantidade informada na ficha; não interpretar como saída analógica convencional sem consultar a descrição IO-Link.
Corrente máxima constante da saída de comutação DC	100 mA	Limite constante especificado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado para a saída.
Tempo mínimo do ciclo do processo	2,3 ms	Tempo mínimo de ciclo informado.

Comunicação e interface
Interface de comunicação	IO-Link	Interface digital indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão do protocolo informada.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface IO-Link.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de dispositivo informado.
DeviceID	370	Identificador de dispositivo informado.
Classe de master port exigida	A	Requisito de porta do master IO-Link indicado na ficha.

Faixa de detecção e resposta
Comprimento da sonda	38 mm	Dimensão ativa/de sonda informada no anúncio.
Tempo de resposta	< 0,5 s	Tempo de resposta declarado na ficha.

Condições do processo
Temperatura do fluido	-20...100 °C	Faixa de operação indicada para o fluido.
Temperatura breve da substância - água	-20...150 °C (1 h)	Limite breve indicado para água, por até 1 hora.
Temperatura breve da substância - óleo	-20...150 °C (1 h)	Limite breve indicado para óleo, por até 1 hora.
Pressão do reservatório	-1...40 bar (-0,1...4 MPa)	Faixa de pressão informada para o reservatório.
Temperatura ambiente	-20...85 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40...85 °C	Faixa permitida de armazenamento informada.

Materiais e contato com o fluido
Materiais do produto	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais construtivos informados na ficha.
Material em contato com o fluido	PEEK; Ra < 0,8 μm / Rz = 4 μm	Material e características de superfície declarados para a parte em contato com o fluido.

Dados mecânicos e montagem
Conexão de processo	G 1 rosca externa	Padrão e tipo de conexão mecânica especificados.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector elétrico informado.
Dimensões	Ø 30 mm; comprimento total 125,5 mm	Dimensões gerais informadas na ficha.
Montagem	Para montagem em luvas no garfo oscilante	Descrição de montagem registrada na ficha.
Torque de aperto máximo	35 Nm	Limite de torque informado; observar instruções do fabricante.
Peso	391 g	Massa do produto informada no dataset.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem na ficha.

Proteção e resistência ambiental
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; a adequação depende das condições e montagem especificadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Condição de ensaio de choque informada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Condição de ensaio de vibração informada.
MTTF	223 anos	Valor informado na ficha; não representa garantia de vida útil em qualquer aplicação.
Certificado UL	Número de aprovação UL H001	Identificação de aprovação UL registrada na ficha.

Indicadores e detalhes elétricos
Estado de operação	LED verde	Indicação visual de estado especificada.
Status de chaveamento	LED amarelo	Indicação visual de chaveamento especificada.
Característica dos contatos	Contatos banhados a ouro	Acabamento dos contatos informado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, com tipo de transferência COM2 (38,4 kBaud) e padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Perfil informado: Smart Sensor - SSP 0 Generic Profiled Sensor; DeviceID 370.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; saídas digitais PNP/NPN. A ficha informa classe de proteção III e classe A de master port exigida para IO-Link.

Processo G 1 rosca externa. A montagem indicada é em luvas no garfo oscilante; confirmar dimensões e montagem do conjunto antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com sinal PNP ou NPN e alimentação dentro de 18...30 V DC	✓	A ficha especifica função elétrica PNP/NPN e tensão de operação de 18...30 V DC; confirmar a configuração elétrica e a entrada do controlador.
Rede IO-Link com master port classe A	✓	A ficha informa comunicação IO-Link, revisão 1.1 e classe de master port exigida A.
Instalação mecânica com conexão de processo G 1 rosca externa	✓	A conexão de processo especificada para o sensor é G 1 rosca externa; validar o encaixe na luva ou no conjunto do reservatório.
Aplicação que requer leitura contínua da altura ou volume do líquido	✗	O produto é especificado para detecção de nível limite; a ficha não o identifica como sensor de medição contínua.
Processo com fluido entre -20 e 100 °C e pressão de reservatório entre -1 e 40 bar	✓	Essas condições estão dentro das faixas de operação informadas na ficha; validar também compatibilidade do fluido com os materiais em contato.
Processo que exige temperatura contínua acima de 100 °C ou pressão superior a 40 bar	✗	A ficha indica temperatura do fluido até 100 °C em operação e pressão de reservatório até 40 bar. A temperatura breve de até 150 °C é informada somente por 1 h.

INSTALAÇÃO

Como instalar o Sensor de Nível Capacitivo ifm LMT302 para detecção de nível limite, IO-Link, conexão G 1

Confirme que o requisito da aplicação é detecção de nível limite e verifique a compatibilidade do fluido com os materiais informados pelo fabricante.
Confira o espaço disponível e a montagem prevista, considerando conexão G 1 externa, sonda de 38 mm e dimensões gerais Ø 30 x 125,5 mm.
Instale o sensor na conexão de processo compatível; para a montagem indicada em ficha, verifique o conjunto de luva no garfo oscilante.
Aperte respeitando o torque máximo especificado de 35 Nm e as instruções completas do fabricante.
Conecte o plugue M12 codificação A de 4 contatos ao circuito adequado; confirme tensão de 18...30 V DC e compatibilidade PNP/NPN ou IO-Link com master port classe A.
Após energizar, confira os indicadores LED de operação e chaveamento e valide o sinal no controlador ou na comunicação IO-Link.

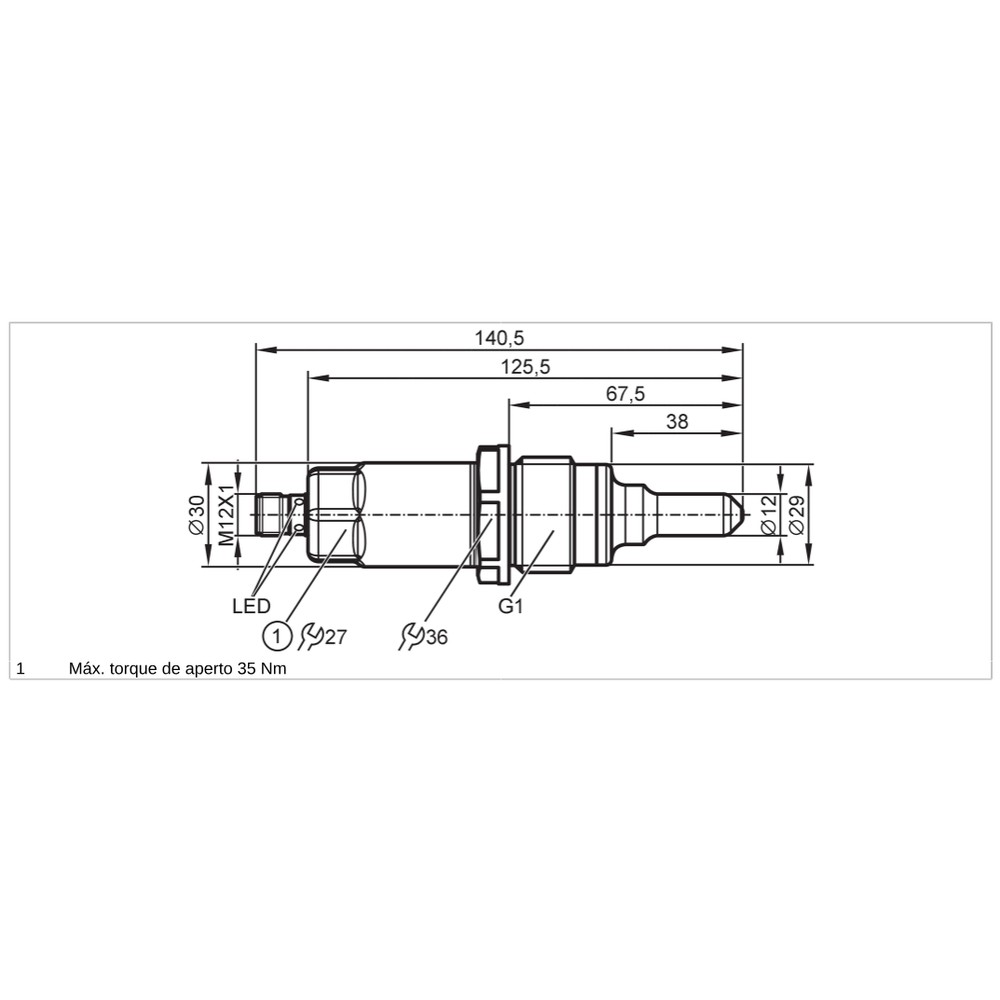

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o sensor por IO-Link.	Master port, cabeamento ou configuração incompatível; a ficha exige porta classe A e informa IO-Link 1.1.	Confirme a classe da porta do master, o cabeamento M12 codificação A e os parâmetros de comunicação indicados no datasheet.
A saída digital não muda de estado no controlador.	Incompatibilidade entre a configuração PNP/NPN do sensor e a entrada, ou alimentação fora da faixa especificada.	Meça a alimentação e confirme a faixa de 18...30 V DC; confira a configuração do sinal e a compatibilidade da entrada do controlador.
O ponto de chaveamento não corresponde ao esperado após a instalação.	Substância diferente do ajuste de fábrica para fluidos à base de água, ou aplicação fora das condições previstas.	Identifique o fluido e compare com a ficha; consulte o datasheet para o procedimento de ajuste e confirme a montagem e as condições do processo.
O sensor apresenta falha ou indicação de chaveamento inconsistente em operação.	Condição de processo fora dos limites informados, ligação incorreta ou problema de curto-circuito/sobrecarga no circuito.	Verifique temperatura, pressão, tensão, polaridade e estado da fiação; examine os LEDs de operação e chaveamento e valide o sinal no controlador.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica LMT302 em português (Datasheet) Desenho em escala LMT302 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o LMT302 e para que tipo de instalação ele serve?

É um sensor capacitivo eletrônico para detecção de nível limite. Destina-se a instalações com conexão de processo G 1 externa e oferece saídas digitais PNP/NPN e comunicação IO-Link.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos.

Ele funciona com qualquer master IO-Link?

A ficha especifica IO-Link 1.1 e classe A de master port exigida. Confirme que o master e a configuração da rede atendem esses requisitos.

Posso instalar em uma conexão de processo diferente de G 1?

A conexão indicada é G 1 rosca externa. A ficha não confirma compatibilidade direta com outros padrões; valide a interface mecânica antes de selecionar adaptadores ou instalar.

Este sensor serve para medir continuamente a altura do líquido?

Não é essa a função especificada: o LMT302 é descrito para detecção de nível limite. Para medição contínua, selecione uma solução cuja ficha declare essa função.

Posso usar o sensor com temperatura do fluido acima de 100 °C?

A ficha indica -20...100 °C para operação do fluido. Para água e óleo, informa condição breve de até 150 °C por 1 h, não como faixa contínua.

O sensor está energizado, mas o controlador não recebe sinal; o que verifico?

Verifique a alimentação de 18...30 V DC, a configuração PNP/NPN e a compatibilidade da entrada do controlador. Se usar IO-Link, confira também a porta classe A e a configuração da comunicação.

O chaveamento não corresponde ao fluido do processo; preciso trocar o sensor?

Antes de trocar, confirme se o fluido é à base de água, condição do ajuste de fábrica, e se a instalação respeita as condições do processo. Consulte o datasheet para verificar o procedimento de ajuste aplicável à substância.

Devo comprar um kit ou o sensor avulso?

A ficha identifica uma peça por embalagem e não lista acessórios inclusos. Se a instalação exigir cabo, master IO-Link ou outros componentes, selecione-os separadamente conforme a interface do sistema.

Como faço a instalação e qual torque devo respeitar?

Instale na conexão G 1 compatível e respeite o torque máximo informado de 35 Nm. Antes de energizar, confirme o pinout no datasheet do fabricante, pois a ficha disponibilizada não detalha a atribuição dos pinos.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Identificação de uma condição de nível em um ponto de detecção, em vez de medição contínua da altura. (Ref.: Aplicação — detecção de nível limite)

Princípio capacitivo

Método de detecção declarado para o LMT302. (Ref.: Princípio de medida — capacitivo)

IO-Link

Interface de comunicação digital indicada para troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

PNP/NPN

Tipos de função elétrica informados para as saídas digitais; a interface do controlador deve ser compatível com a configuração utilizada. (Ref.: Função elétrica — PNP/NPN)

G 1 rosca externa

Tipo de conexão mecânica de processo especificada para montagem do sensor. (Ref.: Conexão de processo — G 1 rosca externa)
