Sensor de Nível Capacitivo IFM LMT192

Pré-visualizar: LMT192 IFM - Sensor de Nível Capacitivo Detecção de nível limite IO-Link PNP G 1/2

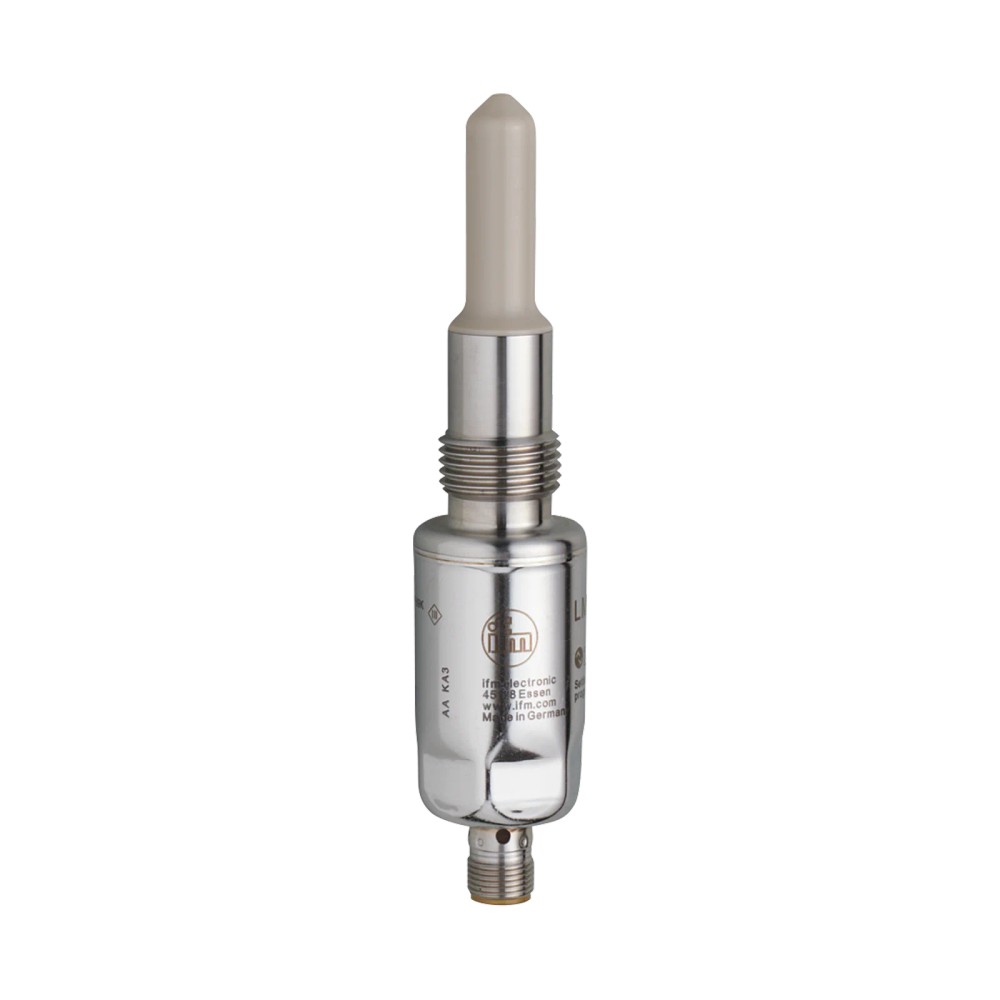

LMT192 IFM - Sensor de Nível Capacitivo Detecção de nível limite IO-Link PNP G 1/2

Imagem meramente ilustrativa

R$ 2.848,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT192
EAN: 4021179288620
NCM do produto: 90261029

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "LMT192 IFM - Sensor de Nível Capacitivo Detecção de nível limite IO-Link PNP G 1/2"

Destaques do Produto

Tipo de Saída

PNP

Conexão

G 1/2

Comunicação

IO-Link

Comprimento

38 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de nível IFM LMT192 - Capacitivo, IO-Link, PNP, G 1/2

O LMT192 é um sensor de nível capacitivo de alta precisão, projetado para monitorar níveis limite em aplicações industriais que exigem segurança contra transbordamento (WHG). Com interface IO-Link e saída PNP, oferece flexibilidade para integração em sistemas automatizados. Sua construção robusta com ponta em PEEK e corpo em aço inoxidável garante confiabilidade mesmo sob condições severas de temperatura.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	LMT192
Protocolo	IO-Link
Saída	PNP
Conexão	G 1/2
Proteção IP	IP 68 / IP 69K
Temp. Fluido	-25...100 °C
Pressão Máx	40 bar

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Fluidos à base de água e óleos em processos industriais.
Tanques que exigem conformidade WHG contra transbordamento.
Sistemas de automação com master IO-Link classe A.

⚠ Considere outro se precisa de:

Aplicações com fluidos altamente corrosivos não compatíveis com Aço 316L e PEEK.
Instalações com vibração extrema que excedam os limites de 20 g (10-2000 Hz).
Uso em sistemas de alta pressão acima de 40 bar.

APLICAÇÕES E USO

Monitoramento de nível em tanques de fluidos aquosos e oleosos.
Sistemas de segurança com proteção contra transbordamento.
Aplicações industriais que necessitam de diagnósticos via IO-Link.

COMO ESCOLHER

Antes de comprar o Sensor de nível IFM LMT192 - Capacitivo, IO-Link, PNP, G 1/2, verifique estes pontos:

Quando utilizar o LMT192

Ideal para processos que exigem conformidade WHG e necessitam monitoramento inteligente através de IO-Link em meios líquidos (água/óleo).

Quando buscar alternativas

Se a aplicação exigir conexão de processo diferente de G 1/2 ou se a temperatura do fluido for superior a 150 °C por períodos prolongados, consulte outros modelos da linha LMT.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Princípio de medida	Capacitivo	Método de detecção baseado na mudança de capacitância do campo elétrico ao redor da ponta.
Função	Detecção de nível limite	Operação focada em sinalizar nível máximo ou mínimo em reservatórios.
Aprovação	WHG; proteção contra transbordo	Certificação para segurança ambiental em conformidade com normas alemãs.

Dados elétricos
Tensão de operação	18...30 DC V	Faixa nominal para alimentação elétrica segura.
Consumo de corrente	< 50 mA	Eficiência energética do dispositivo em operação.
Saída	PNP	Lógica de comutação do sinal de saída.

Dados mecânicos
Comprimento da sonda	38 mm	Dimensão física do elemento sensível que entra em contato com o fluido.
Conexão de processo	G 1/2 cone de vedação	Padrão de rosca para montagem em tanques ou tubulações.
Materiais em contato	PEEK, Aço 1.4404	Materiais resistentes garantem durabilidade em meios agressivos.

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 38.4 kBaud)

Conexões

Elétrica 1 x M12 (4 pinos, codificação A)

Processo G 1/2 cone de vedação

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Tanques de água (industriais)	✓	O sensor é calibrado de fábrica para fluidos à base de água.
Aplicações de alta pressão (> 40 bar)	✗	O limite de pressão suportado pelo dispositivo é de até 40 bar.
Conexão em rosca NPT	✗	A conexão de processo é estritamente G 1/2 cone de vedação.

INSTALAÇÃO

Como instalar o Sensor de nível IFM LMT192 - Capacitivo, IO-Link, PNP, G 1/2

Verifique a compatibilidade da rosca G 1/2 no tanque.
Limpe a rosca para evitar contaminação.
Insira o sensor e aplique um torque de aperto entre 20 e 25 Nm.
Conecte o conector M12 de 4 pinos conforme o diagrama de pinagem.
Configure o sensor via interface IO-Link conforme as necessidades do fluido.
Realize o teste funcional garantindo a comutação correta.

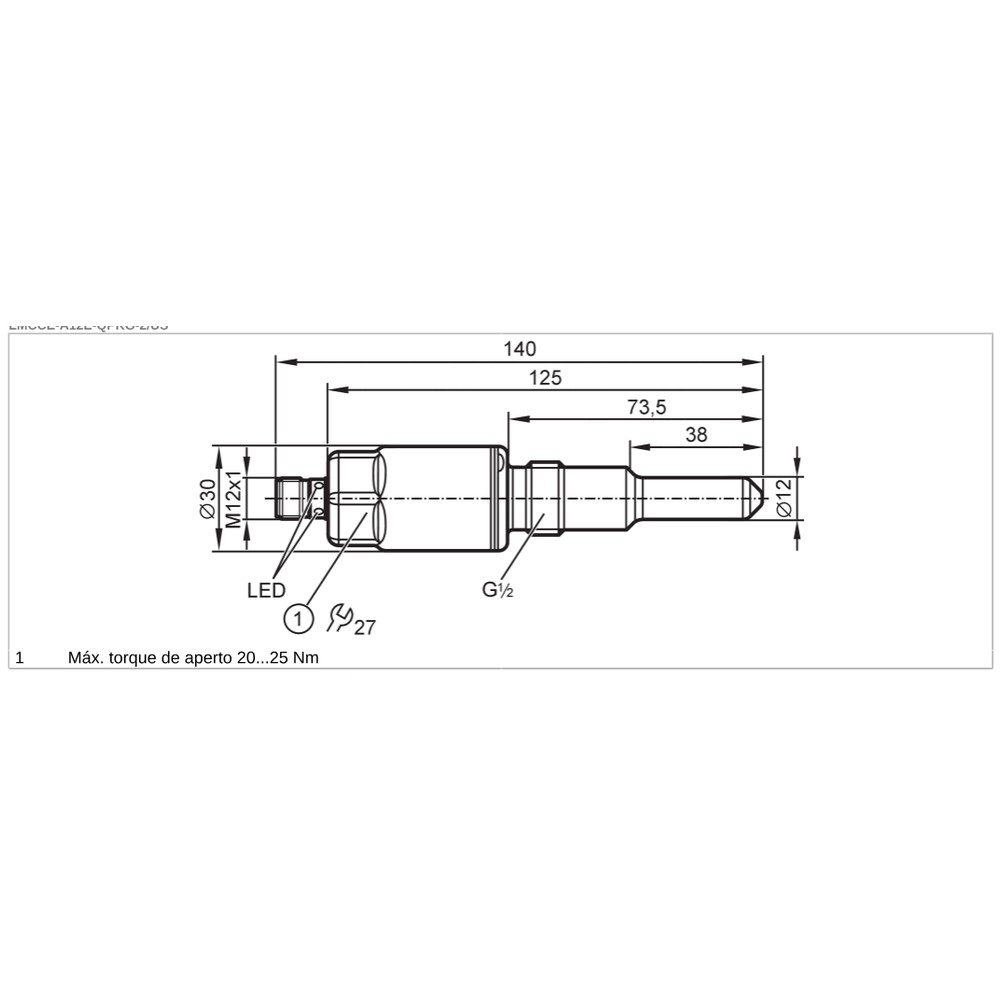

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta leitura falsa de nível cheio.	Deposição de sujeira ou resíduos secos na sonda.	Limpeza da sonda PEEK seguindo as recomendações de compatibilidade química.
Vazamento no ponto de montagem do sensor.	Falha na vedação ou torque incorreto.	Verificar se o torque de 20-25 Nm foi aplicado e o estado da vedação.
O sensor não responde ou indica erro no master IO-Link.	Curto-circuito ou sobrecarga no cabeamento.	Verificar tensão de alimentação (18-30V DC) e integridade dos fios do conector M12.
Comutação instável ou atrasada.	Configuração errada do parâmetro de fluido.	Revisar o ajuste de fábrica e as configurações via interface IO-Link.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico LMT192 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor LMT192 e qual sua função principal?

Este sensor é um dispositivo capacitivo projetado para detecção de nível limite, com interface IO-Link e proteção contra transbordamento, certificado para aplicações que exigem conformidade WHG.

O que acompanha este produto na caixa?

O produto acompanha apenas o sensor. Conectores e cabos M12 para a conexão elétrica devem ser adquiridos separadamente conforme o layout de instalação da sua máquina.

Para quais aplicações o sensor não é indicado?

Este sensor não é indicado para aplicações em pressões superiores a 40 bar ou fluidos extremamente viscosos ou sólidos que possam aderir à sonda de forma irreversível, prejudicando a precisão capacitiva.

Existem restrições de compatibilidade química ou de material para este sensor?

O sensor LMT192 possui especificações de material e temperatura adaptadas para WHG, não devendo ser utilizado em ambientes que excedam a faixa de -25 a 150 °C (curta duração) ou fora da compatibilidade química dos materiais PEEK e aço 316L.

Como identificar uma falha no sensor durante a operação?

Sintomas como falha de comutação ou leituras constantes podem indicar sujeira acumulada na ponta do sensor ou danos mecânicos na sonda PEEK.

O que devo verificar antes de concluir que o sensor está com defeito?

Verifique a continuidade do cabo, a tensão de alimentação de 18-30V DC e se o LED verde de operação está aceso. Se o LED estiver apagado, o problema está na alimentação ou no cabeamento.

Por que escolher o LMT192 em vez de um sensor de nível convencional?

A escolha entre modelos da série LMT depende principalmente do comprimento da sonda, material do tanque e necessidade de conformidade WHG. O LMT192 é específico para aplicações que demandam proteção certificada contra transbordamento.

Este sensor é melhor que uma boia mecânica?

A tecnologia capacitiva do LMT192 oferece vantagem sobre sensores de boia mecânicos por não possuir partes móveis, reduzindo drasticamente o desgaste e a necessidade de manutenção.

Quais cuidados devo ter ao instalar o sensor?

Para a instalação, certifique-se de que a rosca G 1/2 esteja limpa e aplique um torque de aperto entre 20 e 25 Nm para garantir a vedação adequada do cone.

Qual a procedência deste componente?

A IFM garante a procedência técnica de seus produtos, com fabricação robusta testada segundo normas DIN EN. A compra via Melhor Indústria assegura o faturamento direto e suporte logístico padrão do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite a parametrização e diagnóstico remoto do sensor.

WHG

Lei alemã de gestão de recursos hídricos (Wasserhaushaltsgesetz) que estabelece requisitos rigorosos para sistemas de proteção contra transbordamento.

PEEK

Polímero de alto desempenho utilizado na ponta do sensor devido à sua excelente resistência química e mecânica.

PNP

Configuração de saída de comutação que fornece sinal positivo (vcc) quando ativo.

IP69K

Grau de proteção que indica total estanqueidade contra poeira e resistência à limpeza por jatos de água de alta pressão e temperatura.
