Sensor de Nível Capacitivo ifm LMT121

Pré-visualizar: LMT121 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2

LMT121 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2

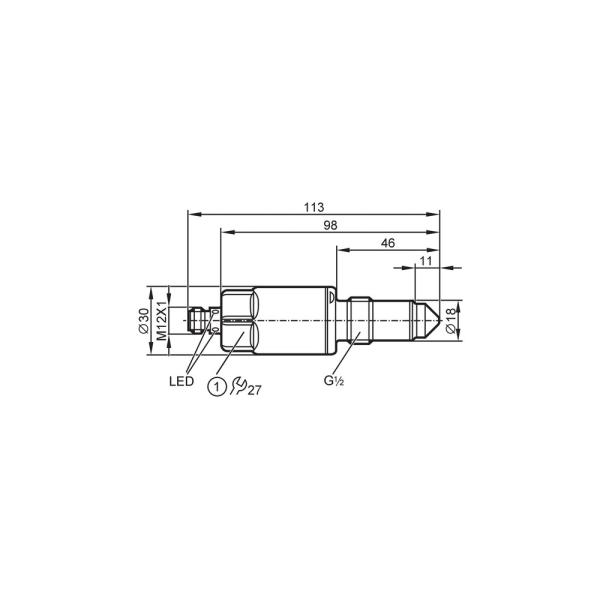

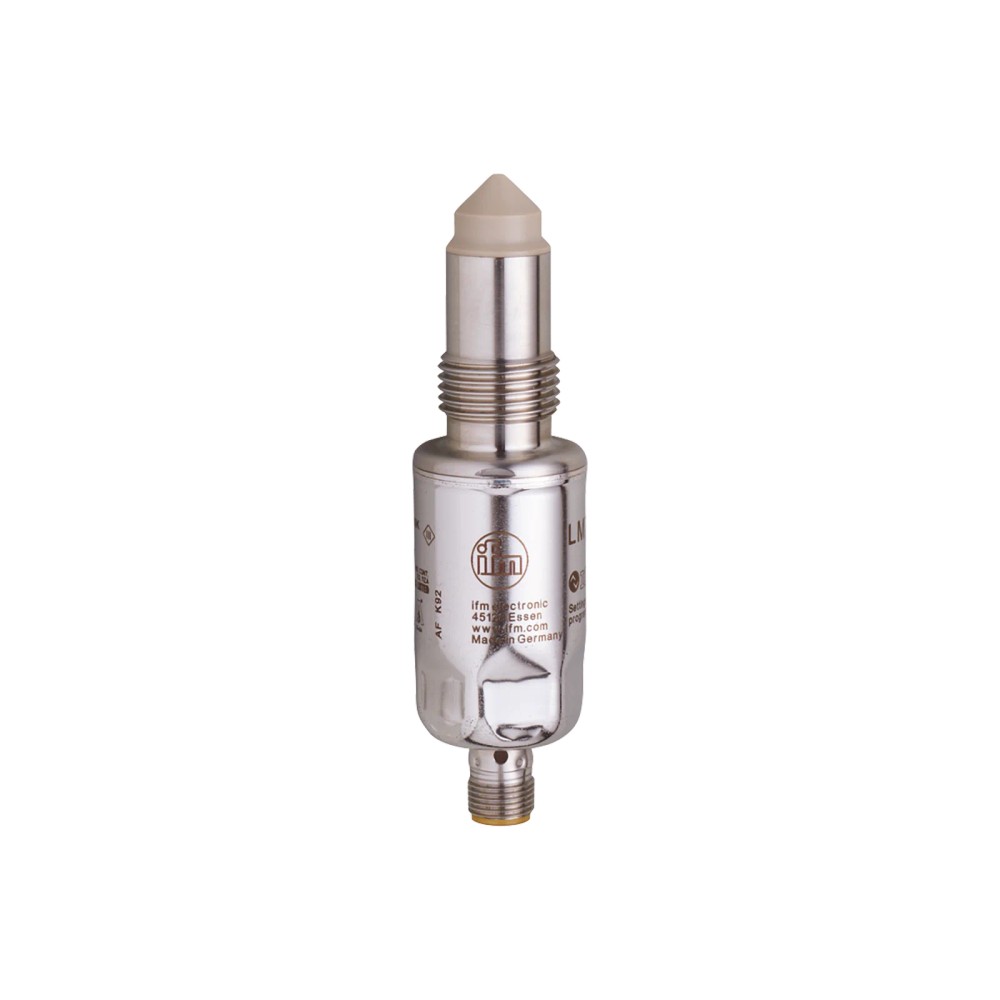

Imagem meramente ilustrativa

R$ 2.632,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: LMT121
EAN: 4021179266802
NCM do produto: 90261029

Destaques do Produto Tecnologia Capacitiva...mais

Fechar menu

Saiba mais sobre: "LMT121 IFM - Sensor de Nível Capacitivo ifm Detecção de nível limite IO-Link G 1/2"

Destaques do Produto

Tecnologia

Capacitiva

Tipo de detecção

Nível limite

Conexão de processo

G 1/2 com cone de vedação

Saída

PNP/NPN, sinal de comutação

Interface

IO-Link e modo SIO

Temperatura do fluido

-40 a 100 °C; exposição breve até 150 °C por 1 h

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o LMT121 IFM — Sensor de nível capacitivo para detecção de nível limite, IO-Link, conexão G 1/2

O ifm LMT121 é um sensor capacitivo para detecção de nível limite em fluidos líquidos e pastosos e substâncias em pó. Possui saída de comutação PNP/NPN, comunicação IO-Link e conexão de processo G 1/2 com cone de vedação. A sonda mede 11 mm e a temperatura do fluido indicada é de -40 a 100 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	LMT121
Princípio de medição	Capacitivo
Aplicação	Detecção de nível limite
Meios detectáveis	Fluidos líquidos e pastosos; substâncias em pó
Conexão de processo	G 1/2, cone de vedação
Saídas	2 saídas digitais; PNP/NPN
Comunicação	IO-Link; modo SIO disponível
Comprimento da sonda	11 mm
Temperatura do fluido	-40 a 100 °C; breve até -40 a 150 °C por 1 h
Grau de proteção	IP 68; IP 69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de nível limite em fluidos líquidos e pastosos ou substâncias em pó, considerando as condições de processo especificadas.
Instalações com conexão de processo G 1/2 com cone de vedação e conexão elétrica M12 de 4 contatos.
Sistemas que utilizem sinal de comutação PNP/NPN ou comunicação IO-Link compatível.

⚠ Considere outro se precisa de:

Não especificar para conexão de processo diferente de G 1/2 com cone de vedação sem validar a compatibilidade mecânica da instalação.
Não operar continuamente com temperatura do fluido acima de 100 °C; a ficha informa até 150 °C somente por período breve de 1 h.
Não exceder a pressão de reservatório especificada de -1 a 40 bar.

APLICAÇÕES E USO

Uso declarado: detecção de nível limite em fluidos líquidos e pastosos e substâncias em pó, respeitando as faixas de processo especificadas.
Instalação em reservatório com pressão entre -1 e 40 bar e temperatura ambiente entre -40 e 85 °C, conforme os limites informados.
Em processos com água ou óleo, a ficha indica temperatura do fluido de -40 a 100 °C e exposição breve até -40 a 150 °C por 1 h.
Possibilidade de integração a sistema IO-Link compatível ou operação em modo SIO; validar a configuração do controlador e da saída para a aplicação específica. Esta integração depende do sistema utilizado.

COMO ESCOLHER

Antes de comprar o LMT121 IFM — Sensor de nível capacitivo para detecção de nível limite, IO-Link, conexão G 1/2, verifique estes pontos:

Escolha o LMT121 quando

A aplicação exigir detecção capacitiva de nível limite, conexão G 1/2 com cone de vedação, sinal PNP/NPN ou IO-Link e condições dentro das faixas de temperatura e pressão informadas.

Avalie outra configuração quando

O processo exigir conexão mecânica diferente, temperatura contínua do fluido fora de -40 a 100 °C ou pressão de reservatório fora de -1 a 40 bar. Confirme no datasheet do fabricante se a condição requerida não estiver coberta pelos dados disponíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	LMT121	Identificação do produto.
Marca	ifm	Fabricante informado no anúncio.
Tipo de produto	Sensor de nível para detecção de nível limite	Função declarada para o produto.
Princípio de medição	Capacitivo	Princípio de medição informado na ficha.
Meios detectáveis	Fluidos líquidos e pastosos; substâncias em pó	Meios relacionados na ficha.
Ajuste de fábrica	Substâncias com baixo teor de água	Condição de ajuste indicada nos dados do produto.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Limite informado para o consumo.
Classe de proteção elétrica	III	Classe indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção informada para a ligação elétrica.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção especificado.
Queda de tensão máxima na saída	2,5 V	Valor máximo informado.
Corrente máxima de saída	100 mA	Limite máximo indicado para a saída.

Saídas e dados de processo
Função elétrica	PNP/NPN	Tipo de saída informado.
Sinal de saída	Sinal de comutação; IO-Link	Modos de sinal indicados para o produto.
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Dados de processo binários	2	Quantidade informada na ficha.
Dados de processo analógicos	1	Quantidade informada na ficha; consultar o datasheet para interpretação e configuração.
Tempo mínimo de ciclo de processo	2,3 ms	Tempo mínimo indicado para o ciclo de processo.

Interface de comunicação
Protocolo	IO-Link	Interface de comunicação especificada.
Modo de comunicação	COM2, 38,4 kBaud	Taxa e modo indicados na ficha.
Revisão IO-Link	1.1	Revisão informada; referência IEC 61131-9.
Modo SIO	Sim	Modo de operação indicado.
Device ID	306	Identificador do dispositivo informado.
Classe Master Port	A	Classe informada nos dados do produto.

Faixa de medição e processo
Comprimento da sonda	11 mm	Dimensão de sonda informada.
Temperatura do fluido	-40 a 100 °C	Faixa indicada para o fluido.
Temperatura breve do fluido	-40 a 150 °C por 1 h	Condição breve informada para água e óleo.
Pressão do reservatório	-1 a 40 bar (-0,1 a 4 MPa)	Faixa especificada para o reservatório.
Tempo de resposta	< 0,5 s	Tempo de resposta indicado.

Condições ambientais e robustez
Temperatura ambiente	-40 a 85 °C	Faixa de temperatura ambiente especificada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 68; IP 69K	Graus de proteção informados para o produto.
Resistência a choques	DIN EN 60068-2-27; 50 g / 11 ms	Condição e norma de ensaio indicadas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g / 10 a 2000 Hz	Condição e norma de ensaio indicadas.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-4 (tanques abertos); DIN EN 61000-6-3 (tanques fechados)	Normas listadas para os ambientes especificados.
Certificado UL	Número de aprovação UL H001	Identificação de aprovação informada na ficha.

Dados mecânicos e materiais
Conexão de processo	G 1/2 com cone de vedação	Conexão mecânica especificada.
Diâmetro	30 mm	Dimensão informada.
Comprimento total	113 mm	Dimensão informada.
Torque de aperto	20 a 25 Nm	Faixa de aperto indicada para a conexão.
Materiais de construção	1.4404 (aço inoxidável / 316L); PEEK; PEI; FKM	Materiais relacionados na ficha.
Material em contato com o fluido	PEEK; Ra < 0,8 µm / Rz = 4 µm	Material e características de superfície informados para contato com o fluido.
Peso	211 g	Peso informado nos dados do produto.

Conexão elétrica
Conector	1 x M12, codificação A	Tipo e quantidade de conexão elétrica.
Contatos	4, dourados	Quantidade e acabamento indicados.

Displays e elementos de operação
LED amarelo	Status de chaveamento	Indicação visual do estado de chaveamento.
LED verde	Estado de operação	Indicação visual do estado de operação.

Dados adicionais
MTTF	223 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.10.29	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, revisão 1.1, IEC 61131-9.

• Modo SIO disponível.

• Device ID: 306.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC; saídas PNP/NPN. Confirmar no datasheet a atribuição dos pinos e a configuração elétrica do controlador antes da ligação.

Processo Rosca G 1/2 com cone de vedação. Torque de aperto informado: 20 a 25 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link COM2, 38,4 kBaud e revisão 1.1	✓	A ficha especifica essa interface e esses parâmetros de comunicação.
Entrada digital compatível com sinal de comutação PNP ou NPN e alimentação de 18 a 30 V DC	✓	A ficha informa saída PNP/NPN e tensão de operação de 18 a 30 V DC; confira a configuração elétrica do sistema.
Instalação com conexão de processo G 1/2 com cone de vedação	✓	Essa é a conexão de processo especificada para o modelo.
Processo com temperatura do fluido acima de 100 °C em operação contínua	✗	A faixa indicada para o fluido é de -40 a 100 °C; até 150 °C é permitido apenas brevemente, por 1 h.
Reservatório com pressão fora da faixa de -1 a 40 bar	✗	A pressão de reservatório especificada é de -1 a 40 bar.

INSTALAÇÃO

Como instalar o LMT121 IFM — Sensor de nível capacitivo para detecção de nível limite, IO-Link, conexão G 1/2

Confirme que a aplicação, o meio, a temperatura e a pressão estão dentro das faixas especificadas para o LMT121.
Verifique se a conexão do processo é G 1/2 com cone de vedação e se a superfície de montagem permite o assentamento correto.
Instale o sensor e aplique torque de aperto entre 20 e 25 Nm, conforme a ficha.
Conecte o cabo ao conector M12 codificação A, com 4 contatos; consulte o datasheet para a atribuição dos pinos.
Antes de energizar, confirme que a alimentação está entre 18 e 30 V DC e que a entrada do controlador é compatível com PNP/NPN ou IO-Link.
Após a ligação, verifique os LEDs de operação e chaveamento e valide o estado do sinal no controlador.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece o dispositivo via IO-Link.	Parâmetros de comunicação ou configuração do mestre incompatíveis com IO-Link COM2, 38,4 kBaud ou revisão 1.1.	Confira no mestre a compatibilidade e configuração de IO-Link e verifique a identificação do dispositivo, cujo Device ID informado é 306.
A entrada digital não muda de estado quando o nível é detectado.	Incompatibilidade entre a configuração PNP/NPN da saída e a entrada do controlador, ou ligação elétrica incorreta.	Confirme a configuração da entrada, a alimentação de 18 a 30 V DC e a atribuição dos pinos no datasheet.
O sensor não sinaliza o estado esperado no meio do processo.	Condição do meio ou do processo diferente da aplicação e dos parâmetros considerados para o sensor, incluindo o ajuste de fábrica para substâncias com baixo teor de água.	Compare o meio e as condições reais com os dados do processo e consulte o datasheet do fabricante para verificar a configuração aplicável.
Há vazamento ou montagem instável na conexão de processo.	Conexão diferente da G 1/2 com cone de vedação ou torque fora da faixa especificada.	Verifique o tipo de conexão e confirme o torque aplicado, que deve estar entre 20 e 25 Nm.

DOCUMENTAÇÃO TÉCNICA

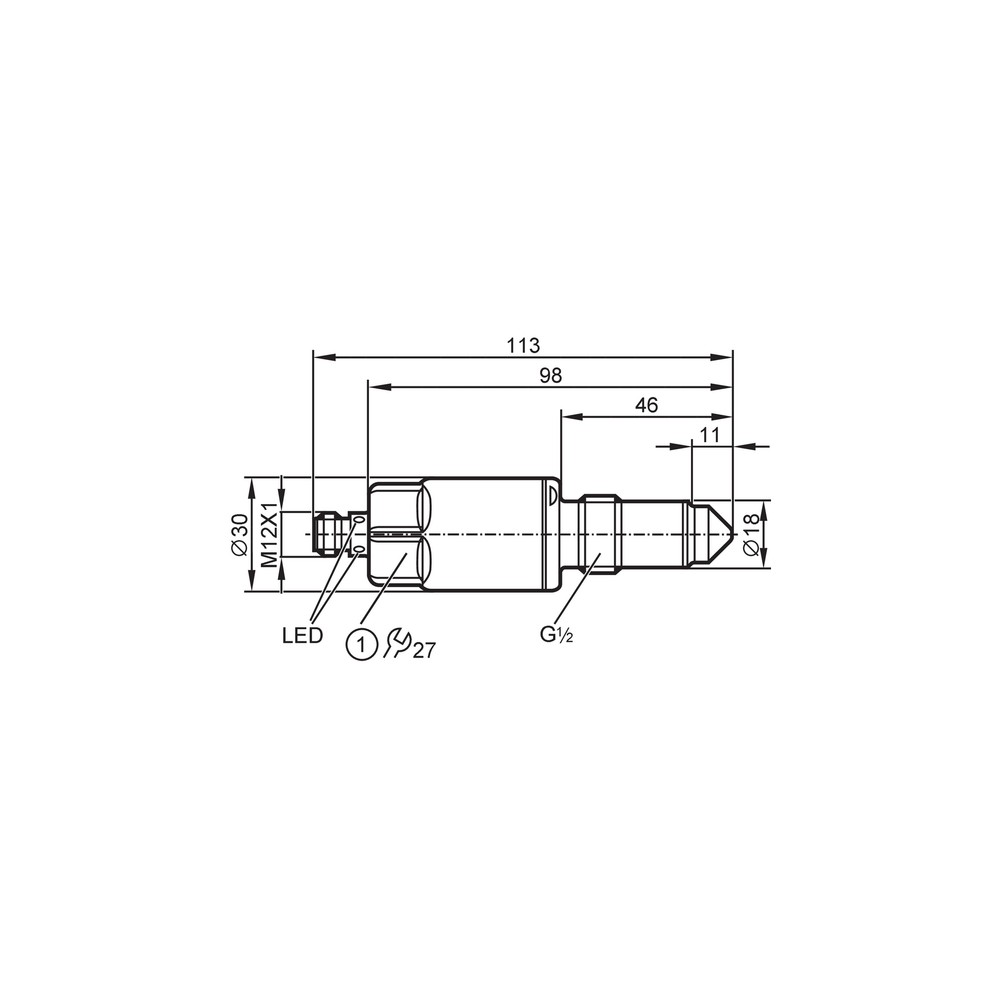

Folha de dados LMT121 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o sensor ifm LMT121?

Serve para detecção de nível limite por princípio capacitivo. A ficha relaciona fluidos líquidos e pastosos e substâncias em pó como meios detectáveis.

Com quais conexões e protocolos ele pode ser integrado?

A conexão de processo é G 1/2 com cone de vedação, e a elétrica é M12 codificação A, com 4 contatos. A comunicação é IO-Link COM2, 38,4 kBaud, revisão 1.1, e há modo SIO.

O que acompanha o produto?

A ficha informa embalagem com 1 peça e não especifica acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar o LMT121 em processo acima de 100 °C continuamente?

A ficha indica até 100 °C para o fluido em operação e até 150 °C somente por período breve de 1 h. Portanto, não use essa condição breve como limite de operação contínua.

Ele é indicado para uma instalação com rosca de processo diferente de G 1/2?

A conexão especificada para este modelo é G 1/2 com cone de vedação. Para outra conexão, confirme a compatibilidade mecânica antes da compra; a ficha não informa adaptadores.

O sensor está alimentado, mas não há mudança de estado na entrada do CLP. O que verifico?

Verifique se a entrada do controlador é compatível com a configuração PNP/NPN do sensor e se a alimentação está entre 18 e 30 V DC. Confira também a atribuição dos pinos no datasheet.

O mestre IO-Link não identifica o sensor; preciso trocar a peça?

Antes de trocar, confira a configuração do mestre para COM2, 38,4 kBaud e revisão 1.1, além da conexão e do Device ID 306. Se o problema persistir, consulte o diagnóstico do fabricante.

Devo escolher este sensor capacitivo ou outro tipo de sensor?

Escolha o LMT121 quando a aplicação exigir detecção capacitiva de nível limite e atender às conexões e condições de processo especificadas. Se o processo exigir uma tecnologia diferente, compare os requisitos com os dados de outro modelo; a ficha não especifica alternativas.

Que cuidados devo ter na instalação mecânica?

Confirme a conexão G 1/2 com cone de vedação e aplique torque de aperto de 20 a 25 Nm. Respeite os limites de temperatura e pressão indicados para o processo.

Como confirmar os pinos do conector antes de ligar?

Consulte o datasheet do LMT121 para a atribuição dos pinos do conector M12 de 4 contatos. Não há diagrama de ligação ou pinout separado informado nos dados disponíveis.

GLOSSÁRIO TÉCNICO

Detecção de nível limite

Detecção do atingimento de um nível definido no processo, indicada para este produto como aplicação de nível limite. (Ref.: aplicação — detecção de nível limite)

Princípio capacitivo

Princípio de medição declarado para o sensor LMT121. (Ref.: princípio de medição — capacitivo)

IO-Link

Interface de comunicação especificada para troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link COM2, 38,4 kBaud, revisão 1.1)

Modo SIO

Modo de operação indicado como disponível na ficha do produto. (Ref.: modo SIO — sim)

PNP/NPN

Configurações de saída de comutação indicadas para compatibilidade com entradas digitais correspondentes. (Ref.: função elétrica — PNP/NPN)
